曲靖蓄電池充放電測試儀、同為一組的各單體電池由于容量不同，將遵循不同放電率的放電曲線。對蓄電池組進行放電時，各單體電池由于容量不同，而放電電流相同，因此各自是在以不同的放電率進行放電，顯然在放電時將遵循不同放電率的放電曲線。2.2恒流原理測試儀的放電回路采用在ARM（中央處理器）控制下的PWM ＋ PID閉環控制技術使得功率回路能夠精準的在設定的放電電流下工作。例如：恒流放電時，當蓄電池電壓開始下降，ARM控制器會通過反饋電流傳感器得到電流值的下降量，然后通過一定速率和方式的計算，得到所需要控制功率回路的上升量，此調整過程不斷重復，終達到實時調整的效果，這就是恒電流放電的原理。依此原理，恒功率也是類似的調整方法，只不過反饋量除了電流以外，還需要電壓的反饋量。三、設備接口說明3.1 設備面板接口如下圖：四、快速上手步驟4.1 單機放電測試：步驟一：連接放電儀AC220V工作電源線（黑色品字插頭線），并打開電源開關，確保供電正常。步驟二：將大電流導線快速接頭分別插入測試儀的快速插座對接（紅正黑負）。步驟三：將電壓檢測導線分別與放電儀的總電壓檢測端口連接（紅正黑負）。步驟四：將大電流導線的測試夾端連接到電池組端（紅正黑負）。

曲靖蓄電池充放電測試儀功能特點采用PTC陶瓷電阻，避免了紅熱現象，使整個放電過程更。單體監測模塊采用遠距離射頻無線通訊方式進行電壓數據傳送，并可多設置4個獨立頻段，即可以在同一區域多可以4套監測系統同時進行數據傳送，而不互相干擾或竄道。無線采集盒可對每節電池進行監測，實現對電池組放電過程的完整監，并具有三種數據采集方式：1、單體監測模塊與放電儀主機兩者之間進行數據傳輸。2、單體監測模塊與USB無線終端兩者之間進行數據傳輸。3、單體監測模塊與放電儀主機、USB無線終端，三者之間進行數據傳輸。每臺放電設備可監測25個單體采集盒，每個單體采集盒可連接12節電池，共可監測300節電池。設備能自動篩選出的6節、和的6節電池的編號和電壓值，在顯示屏上以不同顏色進行顯示。單體電壓值具有滑動表格顯示和滑動柱狀圖顯示，兩種數據查看方式。配備的PC機上位機軟件，可對記錄的總電壓、放電電流和各單體電池電壓等數據進行分析、并可生成相應的數據報表。直觀反應蓄電池組性能的曲線，圖形、報表等，并可打印、查詢。設備本體上有USB接口，可將放電過程的數據存入U盤，再將U盤數據導入PC機。PC數據管理軟件可對電池放電的過程進行分析、并可生成相應的數據報表，使數據的轉存更加方便。采用智能單片機ARM控制、 高清LCD液晶顯示屏，電容觸控操作，內置有中英文切換菜單，菜單操作簡單明了。自動保護停機功能，過溫保護，過壓保護，過流保護，反接報護，產生任一報警停機時顯示屏上能顯示相應的報警提示，并自動斷開空氣斷路器?？稍O定充/放電終止條件，包括單體電池電壓低、整組電壓低/高、充電電流小、充/放電時間到，充/放電容量，任一條件達到時，設備將自動停止測試并伴有蜂鳴提示音，同時自動記錄停止原因?？蛇M行在線補償式充/放電，通過接入外置的電流鉗形傳感器可對在線工作中的蓄電池進行放電測試，極大地方便了測試工作。該功能尤其適合于只有單組備用電池的場合(選配）。具有RS485遠程控制充電、放電、活化功能。具有多機并聯方式放電，只需在并機參數為主機的設備顯示屏進行操作，并機參數為從機的設備能自動聽從主機的指令平均分配功率，和啟停操作。

曲靖蓄電池充放電測試儀操作簡單，流程清晰，每一步操作均有簡體中文提示。11、外觀設計：7寸彩色觸摸液晶顯示器，顯示效果清晰優美采用雙手提設計、堅固可靠。面板采用正面斜板設計，易讀易操作，美觀大方。接線設計在前方，散熱風扇向后吹。12、上位機數據管理軟件功能強大，界面友好，提供數據管理、打印、分析、報表統計、自動生成測試報告等功能。13便攜式，體積小，可隨意移動測試并掉電記憶功能：具有快速連接功能，操作使用簡單?！艏夹g參數產品型號TH-220/100A充放電檢測方式蓄電池脫離系統放電電流0~ 100A放電電流精度（分辨率 0.1A 精度 1A）充電電流0~ 100A充電電流精度（分辨率 0.1A 精度 1A）放電總電壓180~280V放電壓精度（分辨率 10mV 精度 0.1V）充電總電壓190~280V充電電壓精度（分辨率 10mV 精度 0.1V）充放電單體電壓0.500V~16.00V（分辨率1mV 精度 10mV）充放電時間0~99小時59分單體電池數根據實際情況配置 （可關閉單體電壓監測功能）冷卻方式強制風冷式放電負載合金電阻能（性佳） 顯示方式7寸彩色觸摸液晶顯示器 供應電源 AC:220V/380V 搬運方式雙手提把設計 警報產生及措施測試線極性接反；測試放電電流超過或低于設定值；電壓高于或低于設定值；溫度異常；風扇故障等。儀表能自動報警并停止放電顯示及打印項目放電電壓、放電電流、放電時間、放電容量等設定及實測項目的動態資料顯示及打印

曲靖蓄電池充放電測試儀技術參數產品型號TH-220/08充放電檢測方式蓄電池脫離系統放電電流0~80A放電電流精度（分辨率0.1A精度1A）充電電流0~80A充電電流精度（分辨率0.1A精度1A）放電總電壓180~280V放電壓精度（分辨率10mV精度0.1V）充電總電壓190~300V充電電壓精度（分辨率10mV精度0.1V）充放電單體電壓0.500V~16.00V（分辨率1mV精度10mV）充放電時間0~99小時59分單體電池數根據實際情況配置（可關閉單體電壓監測功能）冷卻方式強制風冷式放電負載合金電阻能（性佳顯示方式7寸彩色觸摸液晶顯示器供應電源AC:220V/380V搬運方式雙手提把設計警報產生及措施測試線極性接反；測試放電電流超過或低于設定值；電壓高于或低于設定值；溫度異常；風扇故障等。儀表能自動報警并停止放電顯示及打印項目放電電壓、放電電流、放電時間、放電容量等設定及實測項目的動態資料顯示及打印

曲靖蓄電池充放電測試儀可設定多種門限閥值，智能判斷。?放電測試功能。在電池組脫離系統后利用智能假負載進行恒流或恒功率放電，或者利用智能假負載與用戶設備并接進行恒流放電。設定好放電電壓、放電電流、放電時間、放電容量等閥值等參數，測試儀便自動執行放電功能，并實時顯示放電電流、電池已放容量、整組電壓、單節電池電壓、放電時間等數據；放電測試過程中可對放電參數進行修改。當電池組達到終止放電電壓設定值、終止放電容量設定值、終止放電時間設定值、任一單體電池電壓低于終止單體電壓設定值或人為進行終止操作均可停止放電測試。?7英寸超大液晶觸摸屏。采用7英寸大尺寸高亮觸摸屏，分辨率1024x600，可直接在屏上進行點擊操作，簡單明了?？垢蓴_能力強。?采用LORA無線單體監測模塊（選配）：兼容2V/4V/6V/12V單體電壓監測。每個無線監測模塊可同時監測6個單體，相比每個模塊監測一只單體電壓方法，需要配置的模塊數量只是其1/6（48V只需4個監測模塊），讓無線模塊接線操作更加簡便。?電池放電過程中，各單體電壓實時檢測和顯示：并在主機屏幕上呈現出各單體電壓柱狀圖的變化軌跡，支持數據表格顯示，還能自動實時呈現出電壓與的單體，幫助您快速分析單體變化的趨勢。?放電曲線查看：可回看放電過程中電池組電壓、電流曲線。?

曲靖蓄電池充放電測試儀未經本公司許可擅自拆機維修，保修自動失效。附錄1：蓄電池組容量測試儀后臺軟件操作說明（一）后臺軟件功能1、USB數據的讀取、顯示及保存；2、測試報表生成；（二）后臺軟件安裝及操作1、雙擊電池數據分析軟件安裝包根據提示選擇安裝路徑自動安裝。2、運行前臺軟件，如圖2.1所示：圖2.1（三）U盤數據的讀取、顯示與保存放電過程中，放電數據可保存在儀表內存中，放電結束后，可通過U盤將放電數據導入電腦進行分析；1、確定數據在電腦中的存放位置；2、雙擊“選擇測試文件”彈出對話框；如圖3.1所示圖3.13、選擇需要解析的數據“打開”， 界面上就會顯示各種的放電參數曲線，如圖3.2所示：圖3.2（四）測試報表生成1，點擊標題欄圖標，如圖4.1所示圖4.12，點擊下拉菜單“導出報表”圖4.23，彈出對話框，命名文件名稱及選擇文件存儲路徑后軟件自動生成word格式文件圖4.3注：請確保您的電腦里裝有OFFICE辦公軟件。附錄2：鉛酸蓄電池放電系數對應表放電率額定容量的百分比額定容量的電流百分比終止電壓10h放電率10％1.8V9h放電率97.4％10.8％8h放電率94.4％11.4％7h放電率93％12.4％6h放電率91.7％13.3％5h放電率87.6％14.6％4h放電率80％20％3h放電率75％25％2h放電率61.1％30.55％1h放電率55％51.4％1.75V0.5h放電率45％70％1.7V附錄3：常見儀器及接線故障排查方法序 號故障現象排查方式1某個模塊單體電壓全部為0檢查確認無線模塊接線方式2每個無線模塊前三個單體電壓為0 。

曲靖蓄電池充放電測試儀維護工作普遍面臨的問題：維護人員越來越精減，維護工作量越來越大。產品的設計理念就是：幫助用戶----降低維護工作量，降低維護工作強度，提高維護測試效率。該產品集蓄電池恒流放電，單體監測，容量快速分析，智能充電于一體。一機多用，減少企業成本，降低維護人員勞動強度，為電池和UPS電源維護提供科學的檢測手段。用于電信、基站、電力等部門。根據需要進行深度放電，然后充電，使電池組隨時保持滿足狀態并延長電池壽命，是蓄電池維護工作的助手。蓄電池組充放電一體機＝蓄電池組恒流放電＋單體電池電壓監測＋快速剩余容量分析＋蓄電池組智能充電.二、主要功能及特點智能三階段充電；1充電功能：a. 嚴格按照蓄電池充電特性曲線進行自動充電，設計的充電模式是“恒流→（均充穩壓值）定壓減流→（自動判別轉為）涓流浮充”，具有充電速度快、充電還原效率高、無需人工值守、超長時間充電無過充電危險、確保蓄電池使用壽命等優點；b. 用戶設定好均充電壓、浮充電壓、單節電壓上限、充電電流、充電時間、充入容量等參數，測試儀便自動執行充電過程，并實時顯示充電電流、充入容量、整組電壓、單節電池電壓、充電時間等信息；在充電過程中可重新修改充電參數；c. 當充電時間到達設定時間、充入容量到達設定容量、充電模塊異常或人為終止操作均可停止充電操作；2、 放電功能：a. 測試儀設有兩種放電方式，恒流放電和恒功率放電，用戶可根據自己需要選擇放電方式對電池組進行放電試驗b. 用戶設定好整組電壓、放電容量、單體終止電壓、滿足條件單節數、放電時間等參數，測試儀自動執行放電試驗，并顯示電池信息，在放電過程中可重新修改參數。c. 當放電時間到達設定時間、放電容量到達設定容量、單體電壓到設定電壓，模塊異?；蛉藶榻K止操作均可停止放電操作

曲靖蓄電池充放電測試儀未經本公司許可擅自拆機維修，保修自動失效。附錄1：蓄電池組容量測試儀后臺軟件操作說明（一）后臺軟件功能1、USB數據的讀取、顯示及保存；2、測試報表生成；（二）后臺軟件安裝及操作1、雙擊電池數據分析軟件安裝包根據提示選擇安裝路徑自動安裝。2、運行前臺軟件，如圖2.1所示：圖2.1（三）U盤數據的讀取、顯示與保存放電過程中，放電數據可保存在儀表內存中，放電結束后，可通過U盤將放電數據導入電腦進行分析；1、確定數據在電腦中的存放位置；2、雙擊“選擇測試文件”彈出對話框；如圖3.1所示圖3.13、選擇需要解析的數據“打開”， 界面上就會顯示各種的放電參數曲線，如圖3.2所示：圖3.2（四）測試報表生成1，點擊標題欄圖標，如圖4.1所示圖4.12，點擊下拉菜單“導出報表”圖4.23，彈出對話框，命名文件名稱及選擇文件存儲路徑后軟件自動生成word格式文件圖4.3注：請確保您的電腦里裝有OFFICE辦公軟件。附錄2：鉛酸蓄電池放電系數對應表放電率額定容量的百分比額定容量的電流百分比終止電壓10h放電率10％1.8V9h放電率97.4％10.8％8h放電率94.4％11.4％7h放電率93％12.4％6h放電率91.7％13.3％5h放電率87.6％14.6％4h放電率80％20％3h放電率75％25％2h放電率61.1％30.55％1h放電率55％51.4％1.75V0.5h放電率45％70％1.7V附錄3：常見儀器及接線故障排查方法序 號故障現象排查方式1某個模塊單體電壓全部為0檢查確認無線模塊接線方式2每個無線模塊前三個單體電壓為0 。

曲靖蓄電池充放電測試儀（擴展功能，默認不開放）10.預留RS485從機接口，接受遠程控制。（擴展功能，默認不開放）11.預留CAN通信接口。（擴展功能，默認不開放）12.預留USB接口，數據轉存（定制功能，默認不開放）五、產品操作5.1 產品使用前注意事項1.設備的控制系統使用交流供電，工作中需要保持交流的不間斷供電。2.設備工作時需保證良好通風，進風口及出風口1米范圍內不可有遮擋。3.設備應在室內使用，保持設備干燥、無腐蝕、無結露、通風良好。5.2 產品接線5.2.1 接線圖示: 5.2.2 設備連接：將放電電纜線的快速接頭插入測試儀的快速插座對接（紅正黑負），然后將放電導線另一端分別與電池組兩端連接（紅正黑負）。5.2.3 單體模塊連接步驟：步：確定整個電池組需要使用單體模塊數量。?模塊數量＝整個電池組節數/一個單體模塊所能監測節數，未整除的，模塊數量需要加1.?舉例：如電池組電池節數節，配置的單體模塊所能監測6節，110/6＝18.33個，未整除，所以需要使用的模塊數量＝19個。第二步：連接單體模塊與電池的連線。（單體模塊從1號模塊開始）?單體模塊與單體電池連接，請用戶按照對應的電池編號進行采集連接！先采集線與電池的連接，后給模塊供電。?電壓采集線與電池接線順序為：以電池組正極為接線起始端，從電池組正極開始按照“紅、綠01、綠02......綠05、綠06、綠07、黑”依次接線。使用多個單體模塊時，按單體模塊編號，從前到后，單體模塊所有采集線全部連接上，一個模塊多余的采集線，不用連接，也可一起短接到電池負極（供電電源：壓差±8V以上）。6節及以上電池模塊接線圖電池不足6節模塊接線圖注意：模塊從電池取電，小可監測電池數據1-6節，取電線為紅色線和黑色線，建議模塊取電范圍12-24V供電為，接線過程中不可接錯和接反，否則有可能燒壞模塊。?

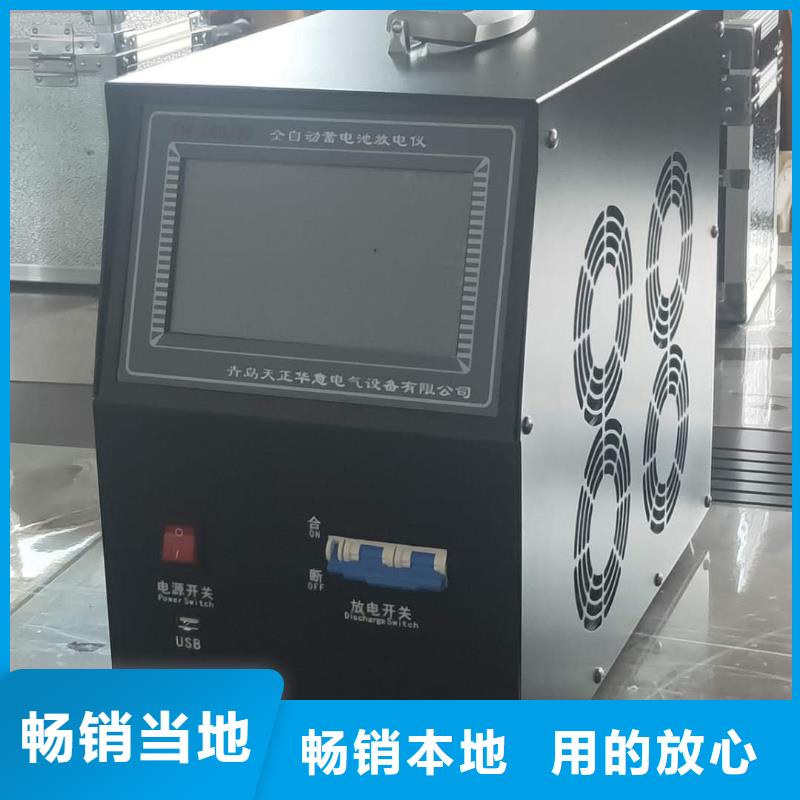

曲靖蓄電池充放電測試儀：主機接入AC220V電源，合上交流空開開關。第六步：插入電源，主機開機。第七步：進入放電參數設置。第八步：將放電開關撥到合的位置。第九步：點擊“確定”開始測試。儀器快速上手流程圖3.2 接口及接線說明3.2.1 儀器接口序號功 能序號功 能鍍鉻把手外部通訊擴展接口7英寸觸摸式液晶屏USB數據接口交流輸入接口＋設備電源開關電池正極接入口 電池負極接入口 移動萬向輪3.2.2 操作顯示屏四、功能概述1.具備放電容量測試功能；2.具備放電電壓、電流、時間、容量等閥值的設定；3.具備測試數據記錄以日期時間保存并顯示在歷史數據中；4.具備電壓、電流、容量、溫度實時動態顯示； 5.具備充、放電參數預設置，一鍵啟動；6.采用三相交流220V供電方式。7.7英寸液晶觸摸顯示屏分辨率1024x600。8.內置存儲器（128MB）：支持自動存儲測試記錄，可查看歷史數據情況。9.預留RS485主機接口，電池單節電壓采集。（擴展功能，默認不開放）10.預留RS485從機接口，接受遠程控制。（擴展功能，默認不開放）11.預留CAN通信接口。（擴展功能，默認不開放）12.預留USB接口，數據轉存（定制功能，默認不開放）五、產品操作5.1 產品使用前注意事項1.設備的控制系統使用交流供電，工作中需要保持交流的不間斷供電。2.設備工作時需保證良好通風，進風口及出風口1米范圍內不可有遮擋。3.設備應在室內使用，保持設備干燥、無腐蝕、無結露、通風良好。5.2 產品接線5.2.1 接線圖示 設備連接：將放電電纜線的快速接頭插入測試儀的快速插座對接（紅正黑負），然后將放電導線另一端分別與電池組兩端連接（紅正黑負）。

曲靖蓄電池充放電測試儀測試耐壓測試交流輸入-機殼：2200Vdc 1min 交流輸入-機殼直流輸入-輸出：2200Vdc 1min 直流輸入-機殼工作環境散熱強制風冷溫度工作溫度范圍：-5~50℃；貯藏溫度：-40~70℃濕度相對濕度0~90％（40±2℃）海拔額定海拔2000米三、測試步驟3.1 測試步驟介紹步：連接單體電壓采集器。（需選配有單體單體采集模塊）第二步：蓄電池組放電開關，撥到分的位置(防止放電電纜反接，損壞儀器)。第三步：把放電線一端連到主機，另一端連到電池組兩端。（注意紅正黑負）第四步：把整組電壓測試線連接到電池組2端。第五步：主機接入AC380V電源，合上交流空開開關。第六步：插入電源，主機開機。第七步：進入放充電參數設置。第八步：將放電開關撥到合的位置。第九步：點擊“確定”開始測試。儀器快速上手流程圖3.2 接口及接線說明3.2.1 儀器接口序號功 能序號功 能鍍鉻把手USB數據轉存接口7英寸觸摸式液晶屏電源空開交流供電接口電池正極接入口電池負極接入口輪子外部通訊擴展接口四、功能概述1.具備充、放電容量測試功能；2.具備充放電電壓、電流、時間、容量等閥值的設定；3.具備測試數據記錄以日期時間保存并顯示在歷史數據中；4.具備電壓、電流、容量、溫度實時動態顯示； 5.具備充、放電參數預設置，一鍵啟動；6.采用三相AC380V供電方式。7.7英寸液晶觸摸顯示屏分辨率1024x600。8.內置存儲器（128MB）：支持自動存儲測試記錄，可查看歷史數據情況。9.預留RS485主機接口，電池單節電壓采集。
