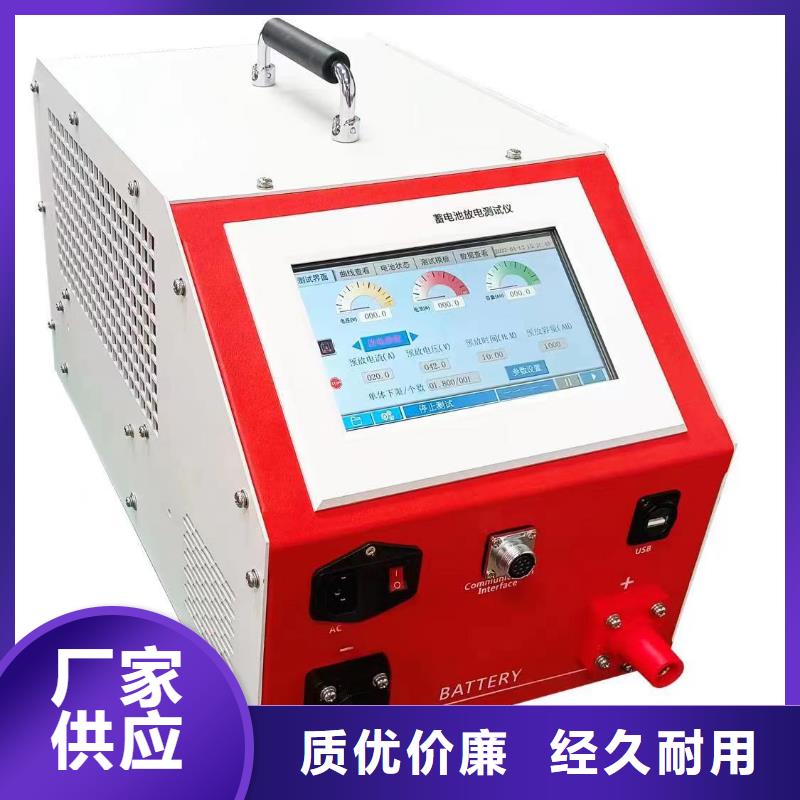

泉州智能蓄電池測試儀歡迎咨詢訂購 <泉州>天正華意電氣設備有限公司

泉州蓄電池充放電測試儀在所有信息化、自動化程度不斷提高的運行設備、運行網絡系統中不間斷供電是一個基礎的保障.而無論是交流還是直流的不間斷供電系統，蓄電池作為備用電源在系統中起著極其重要的作用。平時蓄電池處于浮充備用狀態，一旦交流電失電或其它事故狀態下，蓄電池則成為負荷的能源供給者。我們知道蓄電池除了正常的使用壽命周期外，由于蓄電池本身的質量如材料、結構、工藝的缺陷及使用不當等問題導致一些蓄電池早期失效的現象時有發生。為了檢驗蓄電池組的可備用時間及實際容量，保證系統的正常運行，根據電源系統的維護規程需要定期或按需適時的對蓄電池組進行容量的核對性放電測試以早期發現個別的失效或接近失效的單體電池予以更換保證整組電池的有效性；或者對整組電池的預期壽命作出評估。我司經多年研制，以其專有技術，開發成功系列化的、智能化程度和精度極高的蓄電池放電測試儀。本測試儀可在蓄電池離線狀態下作為放電負載通過連續調控放電電流，實現設定值的恒流放電。在放電時，當蓄電池組端電壓、或單體電壓跌至設定下限值、或設定的放電時間到、或設定的放電容量到時儀器將自動停止放電并記錄下所有有價值的、連續的過程實時數據。本測試儀系統對單體電池的電壓監測信息采用無線中繼接入簡單、、。本儀器有非常友好的人機界面不僅可以在菜單的提示下完成各種設置和數據查詢而且放電的過程數據均保存在設備的內存中通過數據接口可以轉存到U盤并通過上位機的專用軟件對數據進行分析生成需要的曲線和報表。本儀器有完善的保護功能不僅有聲、光告警而且還有明確的界面提示。

泉州蓄電池充放電測試儀產品綜述蓄電池充放電測試儀集充電、放電、活化、單體監測功能為一體，一機多用。減少企業成本，降低維護人員勞動強度，為電池和UPS電源維護提供科學的檢測手段。本儀器采用當前先進的測試技術原理，在新技術、新器件、新材料、新工藝的研究應用上取得了一系列突破，是根據有關測試與維護規程要求所設計，對蓄電池進行性能檢測的專業測試儀器。該儀器放電功率大，體積小，重量輕，上位機數據管理軟件功能齊全，大大減少了蓄電池日常測試維護的工作量。為電池和UPS電源維護提供科學的檢測手段。儀器通過內置電子負載對電池組實際進行放電。滿足10-300V的電池組放電測試。測試儀可以實時監控放電過程中的蓄電池電壓、放電電流、放電時間、放電容量等參數；適用于各種蓄電池的活化放電、蓄電池初充電時的放電、蓄電池的維護放電，同時也可檢驗蓄電池的儲電性能及負載容量等；具有操作簡便、放電等優點。我們知道蓄電池除了正常的使用壽命周期外，由于蓄電池本身的質量如材料、結構、工藝的缺陷及使用不當等問題導致一些蓄電池早期失效的現象時有發生。為了檢驗蓄電池組的可備用時間及實際容量，保證系統的正常運行，根據電源系統的維護規程需要定期或按需適時的對蓄電池組進行容量的核對性放電測試以早期發現個別的失效或接近失效的單體電池予以更換保證整組電池的有效性；或者對整組電池的預期壽命作出評估。我司經多年研制，以其專有技術，開發成功系列化的、智能化程度和精度極高的蓄電池放電測試儀。

泉州蓄電池充放電測試儀 放電功能：a. 測試儀設有兩種放電方式，恒流放電和恒功率放電，用戶可根據自己需要選擇放電方式對電池組進行放電試驗b. 用戶設定好整組電壓、放電容量、單體終止電壓、滿足條件單節數、放電時間等參數，測試儀自動執行放電試驗，并顯示電池信息，在放電過程中可重新修改參數。c. 當放電時間到達設定時間、放電容量到達設定容量、單體電壓到設定電壓，模塊異?；蛉藶榻K止操作均可停止放電操作；3、在線監測功能：a. 在線監測功能用來對電池組及單節電池進行實時的監測及極限報警提示；監測信息包括整組電壓、單節電池電壓及監測時間；用戶可通過設定終止監測時間或人為終止操作停止在線監測，也可通過設定整組及單體電壓報警極限提醒用戶電池狀態信息；4、 恒流放電和恒功率放電；5、在線實時監測電池組及單節電池的電壓、電流、等參數；6、儀表可以實時查看單體電池柱形圖，測試完成可以直接查看單體曲線及與參考曲線對比圖。主機內置存儲器，可直接在軟盤上讀取、存儲紀錄，無須攜帶電腦，單機即可工作；日后用電腦打印報告即可。7、 測試參數、終止條件設置靈活，方便測試，測試中可隨時修改設置參數；測試過程突然停電或長時間不用，主機內記憶數據也不會丟失。8、可保存10組充電、10組放電、10組在線監測數據；用戶可進行查詢、刪除及SD卡導出操作。9、內置GSM短信模塊，設備自動將測試狀態和測試信息以短信通知用戶，真正做到無人值守，降低維護人員的勞動力（選配）。10、人性化的操作界面，

泉州蓄電池充放電測試儀單體模塊的供電電源，單體模塊的供電電壓壓差是8V以上由紅、黑電源線單獨供電，將紅黑電源線接到壓差±8V以上電源上，注意紅正黑負不要接反。電源取電方法，假如當前測量的電池組的單體電壓是2V，通過4節電池取電；單體電壓是6V，通過2節電池取電；單體電壓是12V，通過1節電池取電。注意，每個單體模塊都需要供電。?單體模塊供電后，對應模塊上單體電壓指示燈閃爍正常。5.3 產品操作說明產品操作測試界面開機進入主界面選擇工作模式：放電點擊放電測試圖標進入放電界面設置電池參數應用后啟動測試?！半妷骸薄半娏鳌薄叭萘俊北眍^會實時顯示電池組測試狀態，范圍值根據電池信息填寫的參數進行跟隨變化?！啊眻D標對應閾值欄顯示設置停止參數。“參數”圖標點擊設置更改充放電參數?！邦A放電流”填入被測電池組的需要放出的電流。“預放容量”填入被測電池組的需要放出的容量，一般為80％標稱容量值。“預放時間”填入被測電池組需要放電檢測的時長?！皢喂澫孪蕖眴喂濍姵剡_到電壓下限的停止閾值。選擇后可進行單節下限個數的設置?！俺潆婋娏鳌碧钊氡粶y電池組需要充電的電流，分別填入恒流階段，恒壓階段，浮充階段電流?！俺潆婋妷骸?填入被測電池組需要充電的電壓，分別填入恒流階段，恒壓階段，浮充階段電壓。“電流閾值”填入被測電池組恒壓階段，浮充階段下限電流?！俺潆娙萘俊碧钊氡粶y電池組充電預充總容量點擊“”文件圖標可查看測試數據，工作中無法查看。點擊“”齒輪設置圖標可進行設備系統參數的設置。 點擊“”三角形啟動圖標可進行設備放電工作啟動操作。點擊“”停止圖標可進行設備放電工作的停止操作。

泉州蓄電池充放電測試儀規格參數適用蓄電池DC10-456V 放電電壓DC10-456V放電電流0-30A工作模式單機模式，并機主機模式，并機從機模式，遠端受控模式保護性能電池測試電壓過壓保護，欠壓停機，過流保護，反接保護，65℃過溫保護，并具有LCD提示，蜂鳴器告警控制精度放電電流≤±1％；組端電壓≤±0.5％；PC機通信RS485接口，USB接口數據保存容量內置SD卡8G容量 ，轉存U盤16G容量工作環境散 熱強制風冷溫 度工作范圍：-5～50℃ 貯藏溫度：-40～70℃濕 度相對濕度0～90％（40±2℃）海 拔額定海拔4000米噪 音﹤75dB工作電源電 壓工作電源：單相AC220V （–20％～＋30％），頻率:45～65Hz；充電電源：參考銘牌參數或機箱標識耐壓測試輸入－機殼：2200Vdc 1min輸入－輸出：2200Vdc 1min輸出－機殼：700Vdc 1min安 全 性滿足EN610950接 線交流輸入國標公插座，適用1～1.5mm2電纜放電電流線電纜快接插頭（紅正黑負），具體尺寸參考“發貨清單”并機電纜（選配）2米6芯水晶插頭線備注：其他電壓等級及電流等級儀表可咨詢我公司二、基本工作原理2.1蓄電池測量原理由于蓄電池電化學反應的復雜性，以及各種材料、結構、制造工藝及使用環境的不同，致使不同廠家蓄電池的特性存在較大差異，即使同一廠家生產的蓄電池其單體特性也會有一定的離散性。迄今為止，世界上尚沒有一種簡單有效的方法能夠對電池性能進行快速準確的判定。

泉州蓄電池充放電測試儀測試耐壓測試交流輸入-機殼：2200Vdc 1min 交流輸入-機殼直流輸入-輸出：2200Vdc 1min 直流輸入-機殼工作環境散熱強制風冷溫度工作溫度范圍：-5~50℃；貯藏溫度：-40~70℃濕度相對濕度0~90％（40±2℃）海拔額定海拔2000米三、測試步驟3.1 測試步驟介紹步：連接單體電壓采集器。（需選配有單體單體采集模塊）第二步：蓄電池組放電開關，撥到分的位置(防止放電電纜反接，損壞儀器)。第三步：把放電線一端連到主機，另一端連到電池組兩端。（注意紅正黑負）第四步：把整組電壓測試線連接到電池組2端。第五步：主機接入AC380V電源，合上交流空開開關。第六步：插入電源，主機開機。第七步：進入放充電參數設置。第八步：將放電開關撥到合的位置。第九步：點擊“確定”開始測試。儀器快速上手流程圖3.2 接口及接線說明3.2.1 儀器接口序號功 能序號功 能鍍鉻把手USB數據轉存接口7英寸觸摸式液晶屏電源空開交流供電接口電池正極接入口電池負極接入口輪子外部通訊擴展接口四、功能概述1.具備充、放電容量測試功能；2.具備充放電電壓、電流、時間、容量等閥值的設定；3.具備測試數據記錄以日期時間保存并顯示在歷史數據中；4.具備電壓、電流、容量、溫度實時動態顯示； 5.具備充、放電參數預設置，一鍵啟動；6.采用三相AC380V供電方式。7.7英寸液晶觸摸顯示屏分辨率1024x600。8.內置存儲器（128MB）：支持自動存儲測試記錄，可查看歷史數據情況。9.預留RS485主機接口，電池單節電壓采集。

泉州蓄電池充放電測試儀儀表能自動報警并停止放電顯示及打印項目放電電壓、放電電流、放電時間、放電容量等設定及實測項目的動態資料顯示及打印技術參數產品型號TH-220/06充放電檢測方式蓄電池脫離系統放電電流0~60A放電電流精度（分辨率0.1A精度1A）充電電流0~60A充電電流精度（分辨率0.1A精度1A）放電總電壓180~280V放電壓精度（分辨率10mV精度0.1V）充電總電壓190~300V充電電壓精度（分辨率10mV精度0.1V）充放電單體電壓0.500V~16.00V（分辨率1mV精度10mV）充放電時間0~99小時59分單體電池數根據實際情況配置（可關閉單體電壓監測功能）冷卻方式強制風冷式放電負載合金電阻能（性佳顯示方式7寸彩色觸摸液晶顯示器供應電源AC:220V/380V搬運方式雙手提把設計警報產生及措施測試線極性接反；測試放電電流超過或低于設定值；電壓高于或低于設定值；溫度異常；風扇故障等。儀表能自動報警并停止放電顯示及打印項目放電電壓、放電電流、放電時間、放電容量等設定及實測項目的動態資料顯示及打印

泉州蓄電池充放電測試儀充放電電流自動計算功能：內置各小時率放電系數，可放電根據被測電池的標稱容量和需要的放電率來自動計算需要設置的放電電流。?電池充放電過程中，各單體電壓實時檢測和顯示：并在主機屏幕上呈現出各單體電壓柱狀圖的變化軌跡，支持數據表格顯示，還能自動實時呈現出電壓與的單體，幫助您快速分析單體變化的趨勢。?充放電曲線查看：可回看放電過程中電池組電壓、電流曲線。?內置多種充放電模板：儀器內置多達6組（可擴展）測試模板供選擇，測試更便捷。也可自行對測試模板進行修改和調用。?快捷測試功能：儀器連接電池組開機后可自動識別電池組電壓，用戶可無需設置任何參數，可以一鍵啟動測試。?數據轉存：主機配置U盤數據轉存，數據分析軟件可對數據進行解析，并支持報告生成。二、技術指標2.1 產品外觀尺寸型號TH-630V 50A蓄電池充放電測試儀外形重量主機約37.3(kg)尺寸(單位：mm)725x265x500mm(長x寬x高)2.2 產品技術性能電源輸入-交流三相四線交流380V，ABCN，頻率范圍為40－60Hz主機操作方式觸摸屏顯示屏7寸TFT液晶屏，電阻屏，分辨率1024x600數據通訊RS485x1 內部數據存儲128MBit電壓測量精度±0.5％FS＋0.1V 電流測量精度±1％FS＋0.1A 組電壓顯示精度0.1V組電流顯示精度0.1A放電電流控制精度±1％FS放電電壓范圍10-630Vdc放電電流范圍10-450V＠0-50A 450-630V＠0-40A 功率24KW充電電壓范圍40-630V充電電流范圍0-50A連續可調（功率20KW）主機保護過溫、過流、電流失控觸發停機保護緊急停機執行機構高壓直流保護器反接保護支持異常保護電源線掉電、主電纜掉電過溫保護電阻箱過溫85℃；散熱器過溫75℃報警提示液晶顯示＋蜂鳴器。

泉州蓄電池充放電測試儀 保修期內出現下列情況之一時，維修應收成本費：1）用戶使用或搬運過程中因撞擊而造成的故障或損壞。2）用戶未妥善保存，導致儀器滲水、受潮、撞擊或引火等。3）用戶自行或委托其它單位維修而引起的故障或損壞。4）用戶因接線錯誤導致設備故障或損壞。5）如出現不可抗力（如火災、水災、天災等）而引起的故障或損壞。6）不按本使用說明書要求隨意連接其它設備而引起的故障或損壞。7）無產品保修卡且又無法確認該儀器處于保修期內的故障產品。七、注意事項及維護?測試儀應放置在通風良好、無腐蝕、無強電磁場干擾的環境下運行，主機箱前后端通風孔不得堵塞，保證通風良好！?測試儀正常工作時不得帶電插拔連接端子，否則造成測試儀損壞！?測試儀在放電過程中若交流電突然斷電，風扇將繼續工作進行散熱，此時請勿關閉放電開關，約1分鐘后再關閉放電開關。?請用戶嚴格按照本說明書操作，嚴禁帶電操作或野蠻操作。?產品搬移過程中應避免磕碰或嚴重撞擊。?產品貯存中應注意防潮、防火。?本說明書中圖示及說明可能與實物有細微差別，請以實物為準。?機內有高壓，非本公司維修軟件或授權維修人員不得擅自維修。?

泉州蓄電池充放電測試儀 保修期內出現下列情況之一時，維修應收成本費：1）用戶使用或搬運過程中因撞擊而造成的故障或損壞。2）用戶未妥善保存，導致儀器滲水、受潮、撞擊或引火等。3）用戶自行或委托其它單位維修而引起的故障或損壞。4）用戶因接線錯誤導致設備故障或損壞。5）如出現不可抗力（如火災、水災、天災等）而引起的故障或損壞。6）不按本使用說明書要求隨意連接其它設備而引起的故障或損壞。7）無產品保修卡且又無法確認該儀器處于保修期內的故障產品。七、注意事項及維護?測試儀應放置在通風良好、無腐蝕、無強電磁場干擾的環境下運行，主機箱前后端通風孔不得堵塞，保證通風良好！?測試儀正常工作時不得帶電插拔連接端子，否則造成測試儀損壞！?測試儀在放電過程中若交流電突然斷電，風扇將繼續工作進行散熱，此時請勿關閉放電開關，約1分鐘后再關閉放電開關。?請用戶嚴格按照本說明書操作，嚴禁帶電操作或野蠻操作。?產品搬移過程中應避免磕碰或嚴重撞擊。?產品貯存中應注意防潮、防火。?本說明書中圖示及說明可能與實物有細微差別，請以實物為準。?機內有高壓，非本公司維修軟件或授權維修人員不得擅自維修。?

泉州蓄電池充放電測試儀測試耐壓測試交流輸入-機殼：2200Vdc 1min 交流輸入-機殼直流輸入-輸出：2200Vdc 1min 直流輸入-機殼工作環境散熱強制風冷溫度工作溫度范圍：-5~50℃；貯藏溫度：-40~70℃濕度相對濕度0~90％（40±2℃）海拔額定海拔2000米三、測試步驟3.1 測試步驟介紹步：連接單體電壓采集器。（需選配有單體單體采集模塊）第二步：蓄電池組放電開關，撥到分的位置(防止放電電纜反接，損壞儀器)。第三步：把放電線一端連到主機，另一端連到電池組兩端。（注意紅正黑負）第四步：把整組電壓測試線連接到電池組2端。第五步：主機接入AC380V電源，合上交流空開開關。第六步：插入電源，主機開機。第七步：進入放充電參數設置。第八步：將放電開關撥到合的位置。第九步：點擊“確定”開始測試。儀器快速上手流程圖3.2 接口及接線說明3.2.1 儀器接口序號功 能序號功 能鍍鉻把手USB數據轉存接口7英寸觸摸式液晶屏電源空開交流供電接口電池正極接入口電池負極接入口輪子外部通訊擴展接口四、功能概述1.具備充、放電容量測試功能；2.具備充放電電壓、電流、時間、容量等閥值的設定；3.具備測試數據記錄以日期時間保存并顯示在歷史數據中；4.具備電壓、電流、容量、溫度實時動態顯示； 5.具備充、放電參數預設置，一鍵啟動；6.采用三相AC380V供電方式。7.7英寸液晶觸摸顯示屏分辨率1024x600。8.內置存儲器（128MB）：支持自動存儲測試記錄，可查看歷史數據情況。9.預留RS485主機接口，電池單節電壓采集。

泉州蓄電池充放電測試儀整組低限：在放電過程中如果整組電壓低于該設定值，系統將停機，并報整組電壓低狀態。放電電流：恒電流放電時，放電電流的設定值。放電功率：恒功率放電時，放電功率的設定值。單體電壓：點擊該按鈕過切換到單體電壓顯示界面，在單體電壓顯示界面上按右下角的“返回”按鈕，將再次退回到本頁面。暫 停：放電過程中，按下此按鈕后，放電過程會暫停，數據也會停止記錄。再次按下此鍵，又會恢復到放電過程中。開 始此按鍵是啟、停、復位三鍵合一功能鍵，并可實時提示操作。例如：當產生報警時，此按鍵會變為：“復位”，當處于停止時，此按鍵會顯示為“開始”，當處于運行時，會顯示為“結束”。本設備放電功能具有“恒電流”和“恒功率”兩種放電模式選擇，分別介紹如下：5.2.1 恒電流放電界面注意：當更改放電模式為“恒電流”時，則放電參數設置顯示為“放電電流/A”。5.2.2 恒功率放電界面注意：當更改放電模式為“恒功率”時

泉州蓄電池充放電測試儀功能特點采用PTC陶瓷電阻，避免了紅熱現象，使整個放電過程更。單體監測模塊采用遠距離射頻無線通訊方式進行電壓數據傳送，并可多設置4個獨立頻段，即可以在同一區域多可以4套監測系統同時進行數據傳送，而不互相干擾或竄道。無線采集盒可對每節電池進行監測，實現對電池組放電過程的完整監，并具有三種數據采集方式：1、單體監測模塊與放電儀主機兩者之間進行數據傳輸。2、單體監測模塊與USB無線終端兩者之間進行數據傳輸。3、單體監測模塊與放電儀主機、USB無線終端，三者之間進行數據傳輸。每臺放電設備可監測25個單體采集盒，每個單體采集盒可連接12節電池，共可監測300節電池。設備能自動篩選出的6節、和的6節電池的編號和電壓值，在顯示屏上以不同顏色進行顯示。單體電壓值具有滑動表格顯示和滑動柱狀圖顯示，兩種數據查看方式。配備的PC機上位機軟件，可對記錄的總電壓、放電電流和各單體電池電壓等數據進行分析、并可生成相應的數據報表。直觀反應蓄電池組性能的曲線，圖形、報表等，并可打印、查詢。設備本體上有USB接口，可將放電過程的數據存入U盤，再將U盤數據導入PC機。PC數據管理軟件可對電池放電的過程進行分析、并可生成相應的數據報表，使數據的轉存更加方便。采用智能單片機ARM控制、 高清LCD液晶顯示屏，電容觸控操作，內置有中英文切換菜單，菜單操作簡單明了。自動保護停機功能，過溫保護，過壓保護，過流保護，反接報護，產生任一報警停機時顯示屏上能顯示相應的報警提示，并自動斷開空氣斷路器?？稍O定充/放電終止條件，包括單體電池電壓低、整組電壓低/高、充電電流小、充/放電時間到，充/放電容量，任一條件達到時，設備將自動停止測試并伴有蜂鳴提示音，同時自動記錄停止原因。可進行在線補償式充/放電，通過接入外置的電流鉗形傳感器可對在線工作中的蓄電池進行放電測試，極大地方便了測試工作。該功能尤其適合于只有單組備用電池的場合(選配）。具有RS485遠程控制充電、放電、活化功能。具有多機并聯方式放電，只需在并機參數為主機的設備顯示屏進行操作，并機參數為從機的設備能自動聽從主機的指令平均分配功率，和啟停操作。

泉州蓄電池充放電測試儀儀器配置清單，說明書齊全（如英文版的要提供相應的中文說明書），并帶電子版說明書，試驗報告。各種齊全，包括產品合格證、保修卡。貨物運輸送貨上門，包裝嚴密，做好防震防摔防潮措施。7.2、售后服務質保期為二年、終生維護。 7.3、培訓（雙方協商）供方對需方人員定期進行技術培訓，培訓內容包括：設備的正確使用和操作、軟件功能的應用、設備的日常維護和一般故障的排除等，使操作人員對設備的性能有一個的認識，熟練操作整套設備及軟件，并能對一般故障進行處理，為參與培訓的人員提供必要的技術指導。7.4、驗收標準和方式（雙方協商）對設備的驗收采取現場運行方式(或其他)進行，供方派技術人員到現場進行試驗、培訓，保證設備運行指標合格，需方需全力配合。
