泉州絕緣子鹽密度測試儀注意事項測試時將儀器放置于水平面上避免測試過程中被測溶液灑出。測試完成后即時將被測溶液排出。避免跌落，請勿倒置。、軟件使用說明5.1軟件安裝數據管理軟件安裝包在配套U盤中（雙擊安裝包進行安裝（彈出提示選擇默認即可）。安裝完成之后電腦桌面會生成標，表面安裝成功。數據導入雙擊打開分析軟件，插入存有檢測數據的U盤，在應用界面點擊“數據”菜單選擇“文件夾導入”文件夾導入，在彈出的對話框單擊“選擇選擇存放數據的文件夾然后點擊“確定”即可完成數據的導入。圖5.3選擇文件導入模式與上述操作過程相似，區別在于選擇導入文件時必須選擇文本文件。數據查看在左側列表里點擊年份、月份或具體某天，右側數據顯示框即對應展示所點擊年份、月份或具體某天的所有數據。若要查找某條紀錄可在搜索框內輸入該條紀錄信息，即可進行模糊匹配。5.4數據編輯當需要對數據進行編輯時，點擊數據條目后“編輯”按鈕在彈出的對話框中進行編輯數據導出本軟件可將所選數據導出為Excel表格，導出數據為當前界面所顯示數據

<泉州>天正華意電氣設備有限公司

泉州絕緣子鹽密度測試儀常規用途目前，檢測絕緣子的方法和工具很多，但大多數上基本屬于定性檢測，不能準確、快捷地檢測出每一片絕緣子的絕緣狀況，起不到檢測的作用。高壓輸電線路絕緣子絕緣電阻值的大小，是直接關系到線路穩定運行的大問題。絕緣子一旦出現零值或臟污，就必須進行清洗或更換，否則就會造成閃絡跳閘事故。鑒于此，本公司結合廣大用戶提出的要求，通過大量地現場試驗，成功地研制出新型高性能定量檢測與分析的儀器 —“XXX 無線絕緣子檢測儀”。該儀器能有效發現絕緣子內部隱蔽故障，提高電網系統運行的可靠性，提高線路工作人員測試的工作效率。操作方法簡單、快捷，主要用于停電定量地準確測量出每一片絕緣子的電阻值，同時能準確區分已經漏電但尚未擊穿處于臨界損壞的絕緣子，并將測量結果以數據形式實時記錄存儲顯示，對低值絕緣子能自動語音報警。本產品采用無線傳輸，探測器和手持終端通信距離可達100m以上，使測量過程真正達到可靠、快速準確。此外，該儀器具備極強的抗干擾性，完全符合(EMC)標準要求，適應各種電磁場干擾場合。9B1.2 事項★ 國內首創無線測量技術。★ 應在干燥天氣進行檢測。 ★ 請遵守并按規定使用本產品，確保儀器的運行。★ 遵守電力工業的工器具性試驗規程。★ 特別重視對高壓帶電線路上或靠近高壓線路上工作人員的培訓考核。★ 在高空作業時，可通過加裝絕緣操作桿進行。

泉州絕緣子鹽密度測試儀 絕緣子鹽密度測試儀用于電力系統防污閃檢測，是測量絕緣子表面等值附鹽密度（以下簡稱“鹽密”）的專用測量儀器，同時還可以測量溶液的電導率和溫度。整機以其測量精度高、測量范圍大、使用方便等特點廣泛地應用于電力、教學、科研及其它相關行業。污穢等級的劃分和污穢等級分布圖的繪制是防污閃工作的基礎，準確的污穢等級分布圖是選擇輸、變電設備電瓷外絕緣爬距的依據。絕緣子表面等值附鹽密度值是判斷電瓷外絕緣污穢狀況嚴重程度的定量數據，是劃分污穢等級和繪制污區圖的重要依據之一。因此鹽密測量工作對電力系統運行有著重要的意義。參照標準：GB/T16434 – 1996《高壓架空線路和發電廠、變電所環境污穢分級及外絕緣選擇標準》GB/T16434-200X《污穢條件下高壓絕緣子的選擇和尺寸確定第1部分：定義、信息和一般原則》Q/GDW152-2006《高壓架空線路和發電廠、變電所環境污區分級及外絕緣選擇標準》

<泉州>天正華意電氣設備有限公司
2023已更新(今日/正規)2023已更新(今日/造訪)

泉州絕緣子鹽密度測試儀 絕緣子灰密度測試儀，是本公司根據我國電網防污閃工作的需要，配合電網污穢等級劃分的新標準而研發的“灰密”成套測量裝置。該裝置符合GB/T 16434—2004《污穢條件下高壓絕緣子的選擇和尺寸確定第1部分：定義、信息和一般原則》（代替GB/T 16434-1996、GB/T 5582-1993、JB/T 5895-1991）和電網公司Q/GDW 152—2006《高壓架空線路和變電站環境污區分級及外絕緣選擇標準》規定的要求。TH-3000型絕緣子灰密度測試儀是成套測量裝置。其中包含精密電子天平、鼓風干燥裝置、過濾加速裝置及測量附件等組成部分。整套裝置操作簡單，測量。二、功能特點過濾加速裝置 精密電子天平 鼓風干燥裝置1、過濾加速裝置技術成熟，使用方便、效率高。含有多個抽頭，可一次實現多個過濾過程。使用水循環裝置代替油循環泵，使用更為方便，故障率低；2、鼓風干燥裝置采用德國技術，風道先進；風機噪聲小，性能穩定；3、微電腦智能控制，設定溫度后，儀表自行判斷加熱所需功率，并顯示加熱狀態，控溫穩定； 4、可調式進風口，控制箱內溫度和氣體的排放；5、精密電子天平具有數字化多點線性修正、漂移修正、開機自檢和去皮等多種功能；6、附帶配套計算軟件，計算方便，且結果更為。三、技術指標1、天平精度：0.1mg；2、稱量：200g；3、控溫范圍：室溫＋10℃～250℃；4、溫度分辨率：1℃；5、溫度波動度：±1℃；6、溫度均勻度：±1℃；7、抽濾流量：60L/Min；8、抽濾真空度：0.098Mpa；9、抽濾單頭抽氣量：10L/min；10、抽濾抽氣頭個數：2個；11、電源電壓：220±10％；12、環境溫度：5—40℃；13、相對濕度： 85％。

2023已更新(今日/正規)2023已更新(今日/造訪) <泉州>天正華意電氣設備有限公司

泉州絕緣子鹽密度測試儀產品信息11B2.1 突出優勢?運行電壓：35- 500KV，不同電壓等級均適用。?測量電阻范圍：10 - 3000MΩ?測量誤差：≤±10％?采樣速率：10次／秒?日期時間設置：調整日期和時間，便于用戶瀏覽、查看歷史數據?背光時間設置：常亮、常滅、0-999分鐘內可自行設置?自動關機設置：從不、0-999分鐘內可自行設置?手持終端與探測器的傳輸距離為≤100m?多模式設計，適用性更強，更、更方便?萬向接頭設計，可根據絕緣子串的懸掛方位，靈活地調整測量方向?雙重屏蔽，抗干擾性極強，完全符合EMC標準?獨有的人機交互界面，簡便操作12B2.2 使用簡述 按下探測器的電源開關，LED綠燈閃亮，把探測器底部的萬向接頭固定在伸縮絕緣桿上，并根據現場情況伸展定位到合適的長度，調整好測量方向，將探測器A、B探頭直接接觸被測絕緣子（停電狀態）兩端的金具部分，按下手持終端上【OK】鍵，無線啟動探測器測量，聽到“嘟”一聲響時，則該片絕緣子檢測完畢，液晶顯示屏會顯示“正在測試”、“測試成功”，即可讀取并保存實時測量的每一片絕緣子電阻值。若液晶顯示屏出現 “＞3000MΩ”， 表示所測的絕緣電阻值在3000MΩ以上，是正常絕緣子。在電壓等級220KV或以下：絕緣子絕緣電阻低于300M?，手持終端自動語音報警，聽到“嘟”、“嘟”、“嘟”連續三聲響時，則表示該片絕緣子為低值絕緣子；電壓等級220KV以上：絕緣子絕緣電阻低于500M?，手持終端自動語音報警，聽到“嘟”、“嘟”、“嘟”連續三聲響時，則表示該片絕緣子為低值絕緣子。13B2.3 供電方式手持終端在開機狀態下，會自動提示剩余電量！如剩余電量低，請更換電池后再使用。★ 手持終端后蓋板取下更換：5號AA堿性電池1.5V，數量2節。★ 探測器底蓋內置：大容量鋰電池，充電孔設置在探測器的左側壁。★ 請使用隨機標配的專用電源適配器，充電時探測器LED燈會閃爍，LED燈變綠，表示探測器充電完成。

泉州絕緣子鹽密度測試儀 鼓風干燥裝置詳細說明I、產品介紹恒溫鼓風干燥裝置（干燥箱）外殼體均采用優質冷軋板制作，外表采用靜電噴塑；內室采用鏡面不銹鋼板制成；內設多層載物托架，高低位置可調；同時設置有合適的熱風循環系統，隔熱層充填超細玻璃棉。箱門設有雙層鋼化玻璃觀察窗，便于觀察；工作室與箱門接觸處采用硅膠密封圈密封，以保證工作室與箱門之間的高度密封性，電器控制面板均布置在箱體左側。箱內加熱系統由電加熱器、風機、合適的風道結構以及控溫儀組成；控溫精度高，設定溫度有保護裝置，并配備有報警功能和定時功能。II、功能特點1、箱體內均采用鏡面不銹鋼氬弧焊制作而成，箱體處采用優質冷軋板，造型美觀。2、采用具有超溫偏保護、數字顯示的微電腦P.I.D溫度控制器，帶有定時功能控溫可靠。3、熱風循環系統由能在高溫下連續動轉的風機和合適風道組成。提高工作內溫度均勻度。

2023已更新(今日/正規)2023已更新(今日/造訪)

泉州絕緣子鹽密度測試儀常規用途目前，檢測絕緣子的方法和工具很多，但大多數上基本屬于定性檢測，不能準確、快捷地檢測出每一片絕緣子的絕緣狀況，起不到檢測的作用。高壓輸電線路絕緣子絕緣電阻值的大小，是直接關系到線路穩定運行的大問題。絕緣子一旦出現零值或臟污，就必須進行清洗或更換，否則就會造成閃絡跳閘事故。鑒于此，本公司結合廣大用戶提出的要求，通過大量地現場試驗，成功地研制出新型高性能定量檢測與分析的儀器 —“XXX 無線絕緣子檢測儀”。該儀器能有效發現絕緣子內部隱蔽故障，提高電網系統運行的可靠性，提高線路工作人員測試的工作效率。操作方法簡單、快捷，主要用于停電定量地準確測量出每一片絕緣子的電阻值，同時能準確區分已經漏電但尚未擊穿處于臨界損壞的絕緣子，并將測量結果以數據形式實時記錄存儲顯示，對低值絕緣子能自動語音報警。本產品采用無線傳輸，探測器和手持終端通信距離可達100m以上，使測量過程真正達到可靠、快速準確。此外，該儀器具備極強的抗干擾性，完全符合(EMC)標準要求，適應各種電磁場干擾場合。9B1.2 事項★ 國內首創無線測量技術。★ 應在干燥天氣進行檢測。 ★ 請遵守并按規定使用本產品，確保儀器的運行。★ 遵守電力工業的工器具性試驗規程。★ 特別重視對高壓帶電線路上或靠近高壓線路上工作人員的培訓考核。★ 在高空作業時，可通過加裝絕緣操作桿進行。

泉州絕緣子鹽密度測試儀 絕緣電阻測量A.開機檢查時間若不準確按照2）中設置，檢查電量是否足夠本次檢測使用。按照2）中設置好桿塔號串號點按“OK”按鈕進入檢查界面如下：B.選擇合適長度的絕緣操作桿與采集發射機連接好，打開采集發射機電源開關，手握操作桿尾端使前端兩探針接觸被測絕緣子兩端金具如下圖：C.保持接觸良好，此時屏幕右側框內顯示的數值即為當前所測量的絕緣子兩端的分布電壓值。當電壓值穩定是，點按接收發射機上的“檢測開關”按鈕，測量結果即按照順序顯示在左側列表欄中，此時即完成了一片絕緣子的測量。測量完一串絕緣子后若需要保持則點按“SAVE”按鈕，數據自動保存完之后跳轉至桿塔串號輸入界面，輸入需要測量的下一串絕緣子串號，點按“OK”繼續測量。五、使用保管注意事項 1.應在干燥天氣進行檢測； 2.使用前檢查檢測儀電量是否充足； 3.使用本檢測儀帶電檢測絕緣子時應遵守DL 409-91 電業工作規程； 4.不得使用該檢測儀帶電檢測少于兩片的絕緣子； 5.防止劇烈震動、碰撞或高空跌落； 6.嚴禁拆卸機殼； 7.避免雨淋、水滴、潮濕環境； 8.工作完畢，應關閉電源并取出鋰電池，將檢測儀放入儀器箱內，放在干燥通風良好的室內工具架上。

<泉州>天正華意電氣設備有限公司 2023已更新(今日/正規)2023已更新(今日/造訪)

泉州絕緣子鹽密度測試儀操作說明在進行絕緣子灰密度鹽密度檢測時，首先要使用蒸餾水對絕緣子進行清洗，然后使用清洗后的溶液進行灰密度鹽密度測量，測量完成之后可保存或打印測試結果。使用排水功能將被測溶液排出并對儀器的檢測口進行清洗。各項功能的具體操作步驟如下： 3.1配置溶液及擦拭絕緣子3.1.1配置溶液溶劑用量：標準普通型絕緣子每片用水量為300ml 。但是當被測絕緣子的表面積與普通絕緣子不同時，可參照下表，根據絕緣子表面積大小按比例適當增減用水量。絕緣子表面積與鹽密測量用水量關系表絕緣子表面積請使用燒杯等玻璃容器盛裝溶劑，嚴禁使用金屬容器。金屬容器會嚴重影響測量結果。擦拭取樣絕緣子取樣選擇：普通懸式絕緣子串選取上數第2片、中間1片、下數第2片。將三片測量的結果求平均值作為測量結果。擦拭方法：單手戴上一次性乳膠手套，取一片紗巾放在溶劑（蒸餾水）中浸濕。用濕紗巾將單片絕緣子的上下表面擦拭干凈，將污穢物連同紗巾放入水中攪拌溶解。在擦拭絕緣子表面時不要流失水分。補充：取樣污穢物的成分分為兩類，一類為可溶解物質稱為鹽，另一類為非可溶物質稱為灰。鹽溶解于水后成為導電離子，儀器通過離子濃度來衡量ESDD。灰在水中為懸著物和沉降物，沒有導電性，不影響ESDD測量結果。

泉州絕緣子鹽密度測試儀 測試儀設計說明 1、 本測試儀低值報警提示是依據電力檢測標準規程設置絕緣電阻值低于500MΩ即為低值絕緣子，檢測時自動報警提示。 2、 本測試儀可存儲測試結果按照所測桿塔實際情況，直接在測試儀上手工進行設置，設置桿塔號，串號和相別。設置完后可開始進行測試，儀器自動存儲所測結果。后期可按所設置的桿塔號，串號查詢相應的測試結果。 三、使用保管注意事項 1.應在干燥天氣進行檢測； 2.使用前檢查測試儀電量是否充足； 3.使用本測試儀帶電檢測絕緣子時應遵守DL 409-91 電業工作規程； 4.不得使用該測試儀帶電檢測少于三片的絕緣子； 5.帶電檢測35KV及以上電壓等級的絕緣子時，當發現同一串中的零值絕緣子數達到表2時，即應停止檢測。如果絕緣子串的總片數超過表2的規定時，零值絕緣子片數可相應增加。 數字式絕緣子超聲波探傷儀按照現代化的工藝制造。嚴格的檢驗工序和質量管理模式保證了儀器的出廠質量。如果您確定儀器有故障，請聯系青島天正華意電氣設備有限公司并指明故障狀態。由于可能不能在現場進行維修，請妥善保存儀器運輸箱。 如果您對儀器的使用、操作、及技術規格有特殊要求或問題，請與青島天正華意電氣設備有限公司聯系。在檢測過程中兩探頭間有高壓嚴禁人體接觸； 7.安裝或調整探頭時，必須在關閉電源三秒后操作；

2023已更新(今日/正規)2023已更新(今日/造訪)

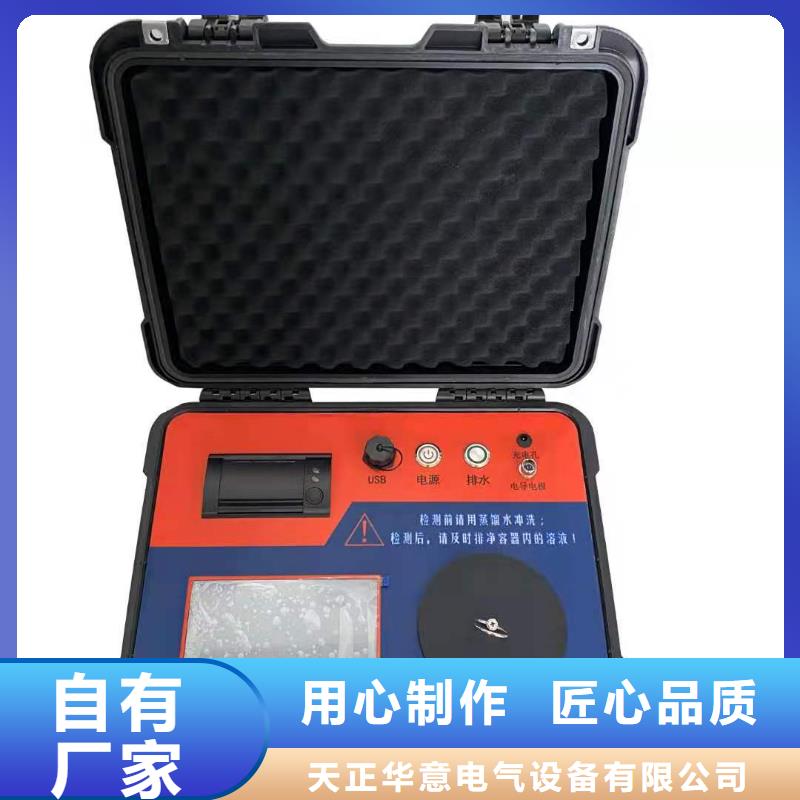

泉州絕緣子鹽密度測試儀產品簡介對絕緣子進行污穢檢測可以掌握該地區污穢情況，為線路的維護提供引導。絕緣子的污穢程度主要通過灰密度（NSDD）和鹽密度（ESDD）來表征，因此通過使用鹽密度測試儀和灰密度測試儀來分別檢測鹽密度及灰密度以掌握污穢情況。污穢測量儀采用激光技術將鹽密測試與灰密測合二為一，可同時檢測出被測絕緣子的灰密度和鹽密度，簡化了絕緣子污穢檢測的流程。非常適合在巡檢現場和實驗室使用。檢測儀各部分組成如圖2.1，各部分功能如下：顯示屏：該顯示屏為觸摸顯示屏，除顯示測量結果等數據外還可通過觸摸屏輸入參數、操作檢測等功能。打印機：以小票形式打印檢測結果，需要自行更換打印紙。檢測口：待檢測的溶液可通過檢測口倒入內部檢測容器以便進行測量。排水口：測量完成后用來排出被測溶液，排水前要插入儀器配套的排水管。充電口：使用配套充電器通過充電口給儀器充電。排水鍵：控制儀器排水功能，當檢測結束后可按下此按鍵將加入檢測口的溶液通過排水口排出。開機鍵：控制儀器總電源，按下儀器開機。USB口：可插入儀器配套U盤進行數據導出或程序升級。電導電極接口：連接電導率探頭。

泉州絕緣子鹽密度測試儀功能說明5.1主界面按鍵詳解:開始測量 進入測量界面參數設置 進入參數設置界面查看記錄 進入查看記錄界面本機信息 進入本機信息界面5.2 測量界面按下開始測量按鍵，儀器進入測量模式。如未插電極，儀器提示“請接入電極”。測試完成后按“保存結果”鍵保存結果或“打印結果”鍵打印。界面如下:數據詳解：數據名稱 測量值 單位 備注鹽密度 自動減去基準值電導率 單位：微西門子每厘米溫度 放置2分鐘溫度穩定污穢等級(Q/GDW 1 詳見附錄B。顯示值以灰密度大于2mg/ cm2為前提。污穢等級 詳見附錄A。統一爬電比距 22~25 mm/KV 實際爬電比距大于此值為。按鍵詳解:打印結果 將當前測試的結果直接打印出來保存結果 將當前測試的結果保存5.3 (1)參數界面(界面1)觸屏按對應條目選擇修改對象，字體背景色為黑色。按“更改參數設置”鍵進入修改狀態(界面2)。參數設置完后選“恢復出廠”會設定成默認參數。注意參數一旦設定完成下次開機時參數即為設定值(不再是默認值除非恢復出廠)。參數詳細說明:參數名稱 默認值 取值范圍 單位 備注溶液體積 實際用水量＞＝表面積＊0.2ml表面積 1450 100-9999 cm2 單片絕緣子上下總表面積基準值 0-實際值 原始溶液含鹽量，修改時儀器首先會自動測量。電極常數 標注實際值 電極上標定的K值帶電系數 帶電與非帶電ESDD的比值重置時間 標準時間 當前時間出錯時可修改按鍵詳解:更改參數設置 更改當前選中的對象參數恢復出廠

泉州絕緣子鹽密度測試儀 第二步：溶解1、選取絕緣子絕緣子示意圖帶電絕緣子串應取上數第二片、中間一片、下數第二片三片絕緣子；非帶電絕緣子串應取任意位置的三片絕緣子。提示：每次只測量一片絕緣子，用三片的測量結果計算平均值，同時，為避免污穢損失，拆卸和搬運絕緣子時操作者不應接觸絕緣子的絕緣表面。2、配置溶劑建議選用去離子水，或蒸餾水。如果現場條件有限，可以使用引用純凈水或礦泉水。（電導率小于100為宜）取水量過少時，會造成污穢中的可溶物未能全部溶解。建議取水量參照下面兩種方法之一。方法一：對單片普通型懸式絕緣子，建議用水量按300ml取。當被測絕緣子（包括懸式絕緣子及支柱絕緣子的單元裙段）的表面積與普通型懸式絕緣子不同時，可根據面積大小按比例適當增減用水量，具體用水量如下表：表1 絕緣子表面積與鹽密測量用水量的關系面積(cm2) ≤1500 1500～2000 2000～2500 2500～3000用水量(ml) 300 400 500 600方法二：按每平方厘米表面積用水0.2ml計算總用水量。將上述溶劑裝入潔凈的燒杯中。3、擦拭表面污穢和溶解建議使用潔凈濾紙、棉球或紗布等對絕緣子表面進行擦拭。擦拭之前需要稱其重量，用筆或電腦記錄結果。以紗布和蒸餾水為例，擦拭步驟如下：a)稱量干紗布的重量，并記錄結果；b)將紗布浸入燒杯中，再用潔凈鑷子（或戴上配置的一次性手套）把水擠干后取出；c)使用濕紗布擦拭絕緣子，直至絕緣子表面基本潔凈；d)擦拭和溶解步驟完畢，準備將燒杯中的溶液過濾。注意：1、使用鑷子把濕紗巾的水擠干時，以濕紗巾取出時不滴水為宜，保證在擦拭時溶液不流失，否則測試結果會有偏差；2、盡可能只使用一片紗布，因為使用多片紗布會引起測量誤差增大，而且在稱重時可能超過天平量程。第三步：過濾過濾方式有兩種，一種為常規過濾，另一種使用真空抽濾機過濾。a)常規過濾準備器材：實驗架、漏斗、燒杯、玻璃棒、濾紙。過濾步驟和注意事項參照化學實驗教材。此種過濾方式的優點：器材易得、操作簡便。缺點：過濾時間長；濾紙和灰中會殘留一定量的可溶物，將使結果偏大。b)過濾加速裝置過濾準備器材：過濾加速裝置、漏斗、導管、抽濾瓶。過濾步驟參照真空抽濾機使用說明（詳見附錄D）。此種過濾方式的優點：過濾時間短，可溶物殘留微小，也縮短了干燥時間。缺點：器材成本高。
