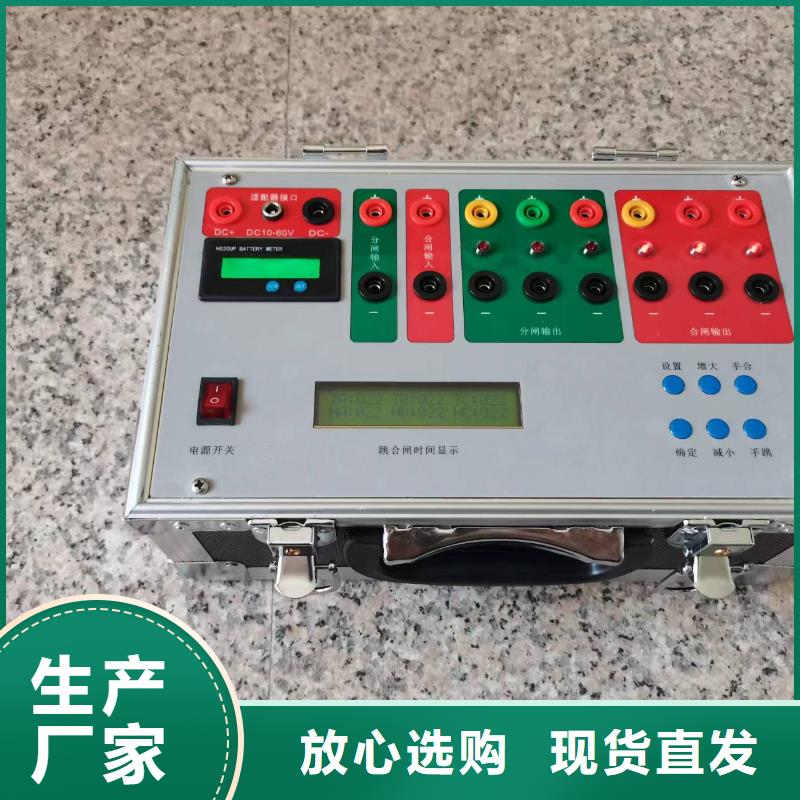

福建泉州模擬斷路器保護裝置跳合閘——合閘、跳閘回路及其輔助接點跳、合閘線圈端子相當于實際斷路器的跳合閘線圈回路，實際應用時替代實際斷路器與保護裝置或控制回路的跳合閘出口連接。跳合閘電流的大小可用“合閘電流”及“跳閘電流”調整旋鈕按實際斷路器的跳、合閘電流進行調整。跳、合閘時間可用“合閘時間”及“跳閘時間”調整開關按實際斷路器的跳、合閘時間進行調整。斷路器模擬裝置的動作方式可用“動作選擇”開關進行選擇，當斷路器為分相動作方式時，應選擇“單跳”方式，可進行單重及綜重試驗，跳、合閘電流應按相分別接入；當斷路器為三相動作方式時，應選擇“三跳”方式，可以進行三重試驗，跳、合閘電流可接入任意相。也可以選擇單跳方式，將每一相作為一個單臺三相斷路器使用，三相可模擬三個單臺的三相操作斷路器。跳閘線圈I、Ⅱ回路是兩路完全獨立的跳閘電流回路，兩回路功能完全相同。當任意一回路有跳閘電流時，斷路器模擬裝置就可以從合閘狀態切換為跳閘狀態，相對應的一組跳閘位置指示綠燈亮?？赡M裝設有雙跳閘線圈的斷路器動作特性。使用中如果有兩路跳閘電流，應分別接入跳閘Ⅰ、Ⅱ回路。如果只有一路跳閘電流，可將跳閘電流接入任意跳閘回路，也可以將同一相的跳閘Ⅰ、Ⅱ回路并聯增大跳閘電流。當按下“斷路器失靈”按鈕時，斷路器模擬裝置在失靈狀態?！皵嗦菲魇ъ`”紅燈閃爍，此時加入跳、合閘電流，斷路器模擬裝置將不動作，延時1秒后，跳合閘電流自動斷開，再經20秒延時，跳合閘回路重新自動接通。接點輸出I組接點與跳閘線圈I相對應，每相有一對常開一對常閉接點，接點輸出Ⅱ組接點與跳閘線圈Ⅱ相對應，每相有兩對常開接點。接點輸出的動作狀態與對應的跳合閘電流對應。需要注意的是，輸出接點I與輸出接點Ⅱ動作是相互獨立的，例如當只有跳閘I回路有跳閘電流時，輸出接點I狀態翻轉（對應跳閘后狀態），輸出接點Ⅱ并不翻轉，當跳閘I、Ⅱ同時有電流時，輸出接點I、Ⅱ才能同時翻轉。使用時應特別注意不能接錯。
