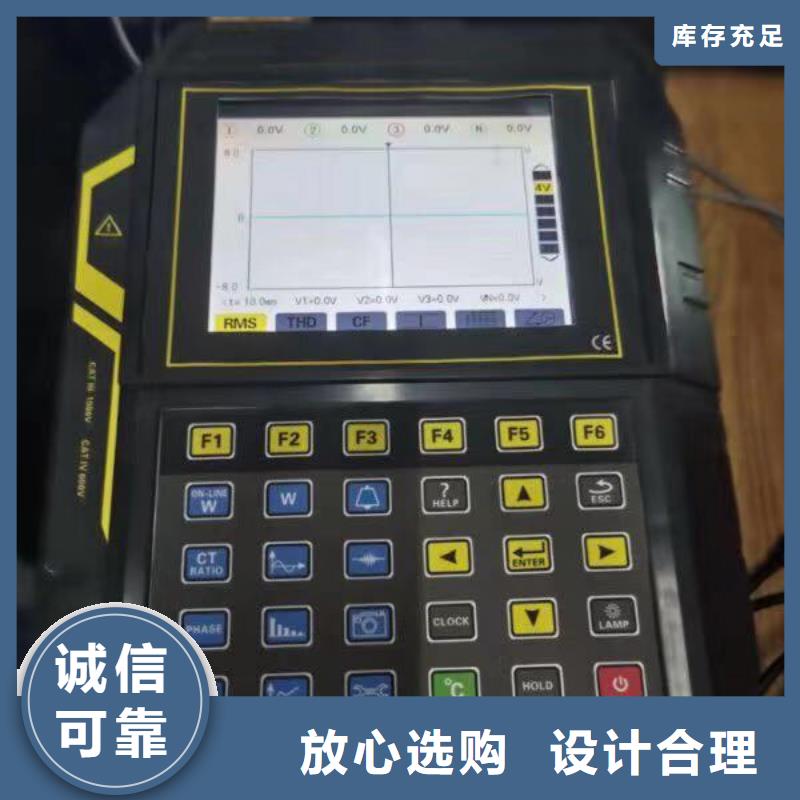

相位伏安表鍵盤操作鍵盤共有30個鍵，分別為：開關、存儲、查詢、設置、切換、↑、↓、←、→、、退出、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。各鍵功能如下：開關鍵：用來控制儀器工作電源的開啟和關閉；使用方法是：輕按開機；按住此鍵3秒鐘以上，然后松開即可關機。↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏狀態下，上下鍵用來切換當前選項，左、右鍵改變數值。鍵：確認鍵；在主菜單下，按此鍵顯示菜單子目錄，在子目錄下，按下此鍵即進入被選中的功能，另外，在輸入某些參數時，此鍵確定開始輸入和結束輸入。退出鍵：返回鍵，按下此鍵均直接返回到主菜單。存儲鍵：在差動分析功能界面下應用，用來存儲測試結果為記錄的形式。查詢鍵：用來瀏覽已存儲的記錄內容。設置鍵：按下此鍵直接進入“參數設置”功能屏。切換鍵：保留功能，暫不用。自檢鍵：用戶按下此鍵可以進入編號查詢界面。此屏中可顯示儀器的編號、程序版本號、ID號。幫助鍵：用來顯示幫助信息。數字（字符）鍵：用來進行參數設置的輸入（可輸入數字或字符）。小數點鍵：用來在設置參數時輸入小數點。＃鍵：保留功能，暫不用。F1、F2、F3、F4、F5鍵：輔助功能鍵（快捷鍵）。用來快速進入輔助功能界面或實現提示信息提示的相應功能。四、液晶界面液晶顯示界面主要有十四屏，包括主菜單、十三個功能界面：1．主菜單：圖四、主菜單當開機后顯示圖四界面。屏幕中顯示出各項功能菜單，包括十二個選項：參數設置、二次參量、一次參量、備用菜單、雙鉗差動、三線計量、聯機通訊、波形顯示、頻譜分析、諧波測試、歷史數據、系統校準。選擇上下左右方向鍵，用于改變當前選項；按下確認鍵，進入相應的功能屏；屏幕右上角顯示出內置充電電池的電壓幅值和剩余電量百分比，用戶可根據此數值來判斷是否需要為儀器充電；旁邊顯示出當前實時的日期和時間。

相位伏安表有電！危險！操作者須經嚴格培訓并獲得相關電工操作認證才能使用本儀表進行現場測試。注意本儀表面板及背板的標貼文字及符號。?操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行現場測試。?使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露及斷線才能使用。?測試前請先確認功能開關已設定在適當的量程范圍內。?測試時，用不到的電流鉗或電壓輸入線不要與儀表連接，以免引起干擾。?I1、I2電流鉗不用混用，需對應接口連接。?不能用于測試高于600V的電壓，不能測試超過20A的電流。?儀表后蓋及電池蓋板沒有蓋好禁止使用。?確定導線的連接插頭已緊密地插入接口內。?儀表于潮濕狀態下，請勿使用，或更換電池。?禁止在易燃性及危險場所測試。?測試線須撤離被測導線后才能從儀表上拔出，不能觸摸輸入插孔，以免觸電。?請勿在強電磁環境下使用，以免影響儀器正常工作。?儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。?請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。?儀表及電流鉗口必須定期保養，保持清潔，不能用腐蝕劑和粗糙物擦拭鉗口。?避免電流鉗受沖擊，尤其是鉗口接合面。?儀表具有自動關機功能。?長時間不用本儀表，請取出電池，更換電池請注意電池極性。?注意本儀表所規定的測量范圍及使用環境。?使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作。?由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。一. 簡介TH-2000雙鉗數字相位伏安表是一款專為現場測試的多功能儀表，具有高精度、高穩定、低功耗、使用方便等特點。

相位伏安表測試時，可以根據各種相位關系判斷感性容性負載、相序、極性，若U1I1相位顯示在0°～90°范 圍，則被測負載為感性，顯示在270°～360°范圍，則被測負載為容性；若顯示相位都接近120°，則為正相序，且極性相同；若顯示相位接近120°和300°，則為正相序，且極性相反(可能有電流鉗夾反或線路接線反)，其他情況為反相序(不考慮缺相)。在相序測試顯示模式下，U1、U2、U3或I1、I2、I3為正相序時，光標從左往右順次閃爍；反相序時，U1、U2、U3或I1、I2、I3光標從右往左順次閃爍。若U1、U2、U3或I1、I2、I3對應的光標不亮，可能缺相或信號幅值太低。接線參考圖：測試單相電壓、電流、相位、頻率、功率等：測試三相四線電壓、電流、相位、相序、頻率、功率、功率因數等：測試三相三線電壓、電流、相位、相序、頻率、功率、功率因數等：三相四線(三相負載平衡時的相位)相位關系相位值相位關系相位值Ua-Ub120°Ia-Ib120°Ub-Uc120°Ib-Ic120°Uc-Ua120°Ic-Ia120°Ua-Uc240°Ia-Ic240°三相三線(三相負載平衡時的相位)相位關系相位值相位關系相位值Uab-Ucb300°Ia-Ic240°Uab-Ia30°Ucb-Ic330°三相四線向量圖與三相三線向量圖五. 電池管理● 及時給電池充電，長時間不使用儀表每3個月給電池充電一次。● 警告！電池蓋板沒有蓋好的情況下禁止進行測試，否則有危險。● 更換電池時，請注意電池極性，否則可能損壞儀表。1．當電池電壓低于6.5V時，請及時充電，充電時間約4小時。2．若更換電池，先確認儀表處于關機狀態，松開電池蓋板的螺絲，打開電池蓋板，換上新電池，注意電池規格極性，蓋好電池蓋板，擰緊螺絲。3．按POWER鍵看能否正常開機，若不能開機，請按第2步重新操作。4．若用戶無法更換電池，請與廠家聯系。六. 裝箱單主機1臺儀表箱1個電流鉗3把測試線4條USB充電器、充電線一套鋰電池1組(儀表內)光盤1個說明書、保修卡、合格證1份本公司不負責由于使用時引起的其他損失。本用戶手冊的內容不能作為將產品用做特殊用途的理由。本公司保留對用戶手冊內容修改的權利。若有修改，將不再另行通知。
