秦皇島手持式超聲波局部放電檢測儀 放電檢測：按放電檢測對應的F1鍵可循環選擇輸出的放電信號，根據檢測需要設置為需要的信號輸出類型。“TEV”輸出地電波信號。“USS”輸出超聲波信號。“UHF”輸出UHF信號。“CT‘輸出對地電流信號關閉：若檢測時只需使用一個通道時，可將另一個通道關閉。如關閉通道1（通道2）時，單擊“MENU”打開菜單欄，將當前通道選擇為CH1（CH2），若CH1（CH2）處于打開狀態則單擊CH1（CH2），該通道在顯示界面不顯示，處于關閉狀態。若想再次打開通道1（通道2），則將當前通道選擇為CH1（CH2），再次點擊CH1（CH2）可打開通道1（通道2）。2）設置：單擊“設置”對應的F2鍵可打開當前選擇的通道設置選項。輸出電壓：設置待檢設備需要的傳感器是否需要輸出電壓。單擊”輸出電壓”對應的F1鍵可打開輸出電壓，再次單擊F1按鈕則關閉電壓。當打開輸出電壓時，顯示界面上的燈亮，當關閉輸出電壓時，顯示界面上的燈不亮。單位：切換該通道輸出放電量的單位，分別為mv、dB、dBmW、dBuV、dBmV。單擊“單位”對應的F2鍵可更改該通道檢測到的放電單位，該選項為循環選擇，根據放電檢測類型選擇合適的單位。讀數設置、放電次數及傳感器，在檢測時使用默認值即可，非專業人員請勿更改。交通燈：更改該通道交通燈顏色，可根據需要更改為合適的顏色。點擊交通燈所對應的F2按鍵，進入到交通燈顏色設置界面，交通燈顏色分別為綠色、黃色、紅色。，根據要更改的顏色雙擊所對應的按鍵。如更改“綠色”，則雙擊綠色對應的F1鍵，在彈出的對話框中單擊方向鍵進行更改.單擊上下左右鍵選擇數字，單擊方向鍵中間的回車鍵確定，設置完成后單擊處于顯示狀態的單位按鍵進行確定，該綠色的顏色設置則改為設置的數據。交通燈顯示的單位與之前設置的單位一致。設置過程中如想中斷設置，則單擊取消按鈕，該顏色則不改變。其他顏色的設置參照綠色顏色的設置即可。

秦皇島手持式超聲波局部放電檢測儀進入系統主界面后，按【設置】鍵進入設置界面，按或鍵選擇要修改的項目，選中項目后按或鍵對選中的項目進行修改。其中特殊項：設備名稱、任務編號和日期時間，對其進行修改時需按下述步驟：首先按或鍵選擇要修改的項目；然后按或鍵選擇要修改的具體位置，待修改位置光標閃爍后，按或鍵對該位置的值進行修改，修改完畢后按或鍵調整光標到?jīng)]有閃爍區域，按或鍵選擇要修改的其他項目。圖5-4特殊項更改光標位置示意圖系統設置?文件名稱—設置數據存儲文件的名稱，以及文件當前狀態。?設備名稱—設置被檢測設備的編號。?任務編號—設置試驗任務編號。?測量方式—設置當前選擇的測量方式：UHF，US。?同步方式—設置當前選擇的同步方式：內同步、外同步、光同步。內同步：系統采用內部50Hz同步信號。外同步：采用試驗電源同步。光同步：在室內或其他無陽光直射地點檢測時，需打開白熾燈，可將同步方式改為光同步。?按鍵聲音—設置按鍵聲音開、關情況。?日期時間—設置系統日期時間。?圖片存儲位置—設置當前圖片存儲路徑，可存儲在SD卡內，或通過USB口存儲到終端設備。?音量—設置耳機音量大小。圖5-5系統設置圖?UHF設置?預警值（黃色）—設置黃色“交通燈”門限值（默認值-60dBmW）。?報警值（紅色）—設置紅色“交通燈”門限值（默認值-30dBmW）。?測量模式—設置UHF測量模式，包含監測模式、巡檢模式。?周波數—設置波形模式下單次處理的周波數量。?統計時長—設置統計模式的統計時間。?背景閾值—根據現場實際情況設置慮除閾值。?濾波方式—設置當前的濾波方式：高通，低通，直通

秦皇島手持式超聲波局部放電檢測儀 友情提示感謝您選用我司產品，本說明書介紹了局部放電檢測儀的檢測原理、使用方法和干擾排除，在初次使用時，請詳細閱讀，有助于您熟練地使用，確保檢測精度。2、產品介紹2.1概述局部放電是指絕緣結構中由于電場分布不均勻、局部場強過高而導致的絕緣介質中局部范圍內的放電或擊穿現象局部放電是絕緣老化的重要征兆和表現形式因此對局部放電的有效檢測對電力設備的經濟運行具有重要意義。局部放電的檢測是以局部放電所產生的各種現象為依據通過能表征放電的物理量來分析局部放電的狀態及特性。國內外學者進行廣泛、深入研究局部放電的過程中產生的電脈沖、電磁輻射、超聲波、光和分解產物后，提出了局部放電法（主要有暫態地電波法、脈沖電流法、超聲波法和超高頻法）、電化學法和光學法等檢測方法。傳統的局部放電檢測儀其測量信號的響應頻率一般不超過1 MHz易受外界干擾的影響穩定性差，影響了其應用。隨著計算機技術、電子技術和傳感器技術的進步，為超高頻檢測技術創造了條件，使其具有檢測頻率高、抗干擾性強和靈敏度高，得到高度重視。局部放電檢測儀，配置有五種傳感器，其中TEV、超聲波和HFCT適用于對高壓開關柜、環網柜局部放電檢測；超聲波和UHF適用于對GIS的絕緣狀態進行檢測；使用超聲波和HFCT適用于電纜的絕緣狀態進行檢測。內置的專家診斷系統能根據檢測數據進行分析，判斷放電能量大小和可能部位，在電力、鐵路等得到廣泛應用。

秦皇島手持式超聲波局部放電檢測儀數據保存設置在主界面菜單欄處選擇《文件》-＞《保存選項》（如圖6.3所示），（其中《打開路徑》菜單是打開《保存選項》中設置的文件夾）彈出保存選項對話窗口。點擊保存路徑后的按鈕可以進行保存路徑選擇。可以設置波形圖像的保存格式，設置好后點擊應用并退出。（注意：試驗數據保存在此設定的路徑下）圖6.3 保存選項菜單圖6.4 保存選項窗口6.3 《視圖》菜單在主界面菜單欄處選擇《視圖》-＞《顯示縮放窗口》（如圖6.5所示），這樣在放大波形是就不會顯示波形的縮放圖譜了，再次執行此命令則是顯示波形否所放圖譜。圖6.5 縮放窗口開關6.4 建立試驗在主界面菜單欄處選擇《試驗報告》-＞《試驗列表》，彈出“實驗列表”窗口（如圖6.6所示），點擊《添加試驗》，然后在相應的空白處輸入“試品名稱”、“試品型號”、“試驗人員”、“試驗日期”、等基本情況，點擊《完成》按鈕（如圖6.7所示）添加試驗完成。或者也可以從試驗列表里選擇已經建立的試驗項目（如圖6.8所示），可以點擊《修改》以修改試驗信息。填寫或選擇完成后關閉即可。圖6.6圖6.7圖6.86.5 參考波形在主界面菜單欄處選擇《試驗報告》-＞《參考波形》，可彈出《參考波形》面板（如圖6.9），其中列舉了幾種常見的放電類型和干擾源類型。圖6.96.5 設置參數點擊《設置參數》-＞《設置》（如圖6.10），或者點擊快捷菜單的圖標，彈出參數設置窗口

秦皇島手持式超聲波局部放電檢測儀概述近十年來，我國城市電網中大量采用XLPE電力電纜輸配電。但是這種電纜的絕緣結構中往往會由于加工技術上的難度或原材料不純而存在氣隙和有害性雜質，或者由于工藝原因，在絕緣與半導電屏蔽層之間存在間隙或半導電體向絕緣層突出，在這些氣隙和雜質處極易產生局部放電（PD），同時在電力電纜的安裝和運行過程當中也可能會產生各種絕緣缺陷導致局部放電[2]。由于XLPE等擠塑型絕緣材料耐放電性較差，在局部放電的長期作用下，絕緣材料不斷老化終導致絕緣擊穿，造成嚴重事故。據有關資料統計，電力系統中的電力電纜的事故主要發生在端頭及中間接頭，事故原因很大程度上取決于接頭的施工條件和施工技術。為了保證電力電纜的運行，要求在接頭做好后進行耐壓和局部放電的試驗。同時，對已經進入運行的電纜也能經常測量其局部放電以評估其絕緣狀態。針對運行的電纜，通過測量端頭及中間接頭的接地線的高頻脈沖電流信號，然后根據信號的時域波形、幅值相位（PRPD）譜圖以及頻譜等綜合判斷電纜是否存在異常。技術原理簡述系統采用模塊化設計，其結構原理如圖所示。系統的總體結構如上圖所示，通過安裝在交叉互聯接地線上的高頻電流接地傳感器，來耦合電纜接頭處的脈沖電流信號；耦合到的脈沖信號通過同軸電纜傳送至測試儀的前端處理采集單元，對模擬信號經過放大處理、模數轉換后獲得電纜接頭處的放電信號。將計算獲得的放電數據寫入存儲單元并在面板上顯示。系統的功能和特點1) 通過高頻脈沖電流信號判斷是否存在局放異常信號、局放異常信號的強度和可能類型，通過診斷定位設備進行故障診斷定位。2) 具備對局部放電信號幅值、頻次、相位等基本特征參量進行檢測和顯示的功能。3) 提供局部放電三維相位分布圖譜（PRPS）用于描述放電特征的圖譜信息4) 具備放電類型識別功能，可通過圖譜對比，判斷電力設備中的典型局部放電類型。5) 提供不同類型信號（電暈放電、內部放電、沿面放電等）的相位圖譜、放電脈沖時域脈沖波形、幅值、相位等特征參數。6) 提供局部放電一段時間的相位分布統計圖譜（PRPD）用于描述放電特征的圖譜信息7) 當現場噪聲信號幅值較高時，可通過設置數字帶通濾波提高抗干擾強度，分離出明顯的典型放電脈沖

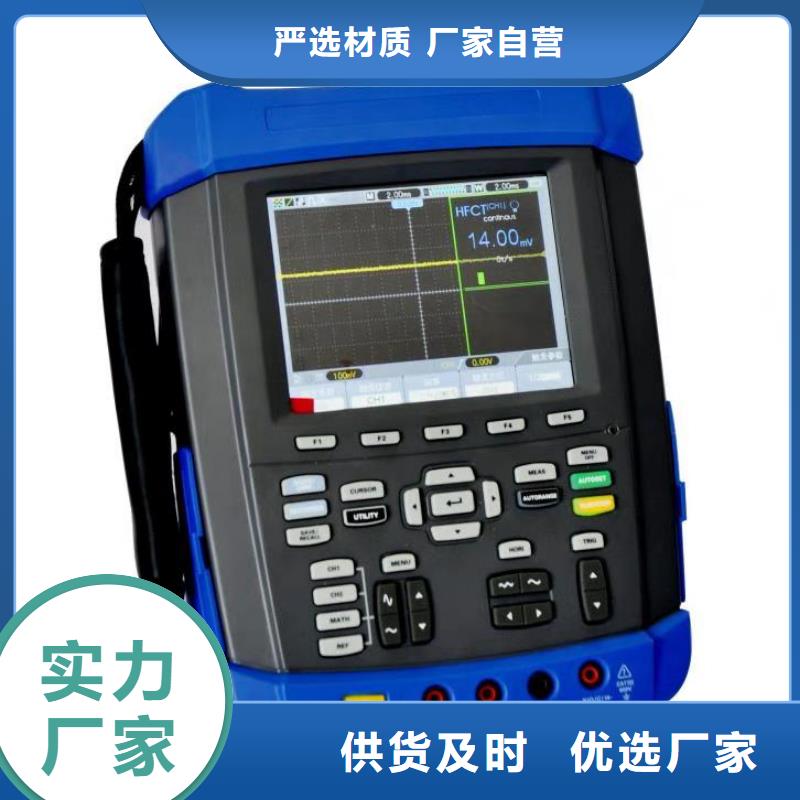

秦皇島手持式超聲波局部放電檢測儀主機面板介紹手持式局放測試儀主機的前面板分為若干功能區，根據上圖標注標號分別為：1. 波形顯示區2. F1~F5: 菜單按鍵3. 電源指示燈4. MEAS: 測量菜單5. AUTORANGE: 自動AUTO6. MENU OFF: 關閉菜單選項7. MENU: 菜單按鈕8. AUTO: 自動設置按鍵9. RUN/STOP: 開始/停止10. 方向鍵11. TRIG: 觸發菜單12. LEVEL: 調節觸發電平13. TIME/DIV: 時基14. POSITION: 調節水平觸發位置15. HORI: 水平菜單16. VERTICAL: 調節垂直位置17. VOLTS: 電壓檔位18. 電源開關19. REF: REF菜單20. MATH: MATH功能鍵21. CH2: 顯示CH2菜單22. CH1: 顯示CH1菜單23. UTILITY: 輔助功能24. SAVE RECALL: 保存/調用25. RECORDER:萬用表趨勢圖、示波器趨勢圖、波形記錄儀 26. SCOPE/DMM: 功能界面切換按鍵，切換到萬用表過信號源界面27. CURSOR: 光標測量3.2 主機充電在首次使用手持式局放測試儀主機時，首先應該對該主機進行充電，完全充電所需時間為7小時，但如果該主機已經部分充電，則充電時間會減少，當電池充電充滿后，儀器會自動停止充電，充電狀態由主機面板上充電指示燈指示。1）指示燈亮：電池正在充電。2）指示燈不亮：電池不在充電，即充電已經完成或充電器已經關閉。

秦皇島手持式超聲波局部放電檢測儀 數據存儲系統將數據存儲在SD卡/USB中，為了保證軟件正常存儲及讀取，應保證SD卡/USB有效。存儲前應先在系統設置中設置文件名稱、設備名稱、任務編號，以作為日后查看標識。保存數據—在停止狀態下，按【保存數據】鍵，可對數據和當前顯示的圖譜進行存儲，數據存儲在SD卡或USB設備中。5.9數據查看按【查看記錄】鍵，可以進入保存數據界面，記錄包含每條數據的所有圖譜以及記錄類型，同步方式，設備名稱，任務編號，時間，單位局放值，背景以及背景閾值所有詳細信息。通過操作按鈕可以對歷史記錄進行一系列操作。圖5-17歷史記錄圖表5-6操作表操作按鍵說明刪除本條F1進入刪除當前記錄模式，通過取消和確認是否刪除記錄刪除文件F2刪除當前保存記錄的文件 文件導出F3將數據文件導出到USB中藍牙發送F4把數據發送到鏈接平臺切換記錄↑↓↑↓切換上下條記錄翻頁←→←上一頁，→下一頁 ，每頁10條切換圖譜取消切換當前記錄的圖譜返回確認返回到之前的測量模式5.10外同步的使用在現場試驗時，為了得到穩定而且準確的相位，可以采用外同步觸發方式，在【系統設置】里，設置【觸發方式】→外同步，并將短天線接到主機外同步SMA端口，再將無線同步發射器接到試驗電源上，此時放電相位為穩定而準確的相位。注意：無線同步連接試驗電源時，應嚴格按照LNE的標識進行接線；無線接收器在主機內部。

秦皇島手持式超聲波局部放電檢測儀注意事項1、超聲波是機械波，不受電磁波干擾，但受風力的影響，同時現場有澆花的水管滋水也會干擾測量結果。檢測時應選擇無風的天氣，把花草噴灌系統關掉。有時變壓器風扇因潤滑不好也產生超聲波，但它和設備電氣故障產生的局放超聲波信號很好區分。2、發現有異常現象后，不要輕易下結論。要深入細致分析原因排除其他影響因素，多次橫比縱比（見前面使用方法論述）。3、局放和機械振動都可產生超聲波，兩者要區分清。4、掃描時激光束不可正對人眼掃描。5、每次帶電檢測前都要檢查電池是否充滿電。八、售后服務儀器自購買之日起叁年內，屬產品質量問題免費包修包換，終身提供保修和技術服務。如發現儀器有不正常情況或故障請與公司及時聯系，以便為您安排便捷的處理方案。本手持式開關柜局部放電測試儀是我公司技術人員根據多年高壓電氣設備局放檢測經驗設計生產。適用于變壓器、開關柜、電纜、避雷器、互感器等高壓電氣設備的局放帶電巡檢。手持式開關柜局部放電測試儀由2通道手持式巡檢測試儀主機、局放巡檢軟件、高頻電流互感器（開口圓形互感器）、超聲波傳感器、TEV傳感器、校準脈沖發生器、測試電纜組成。

秦皇島手持式超聲波局部放電檢測儀技術指標4.1 適用范圍具備對運行中的高壓電氣設備進行局放帶電巡檢的功能，適用于變壓器、開關柜、電纜等高壓電氣設備的局放帶電巡檢。4.2 產品技術規范和標準1）IEC60270 《局部放電測量》2）GB/T7354 《局部放電測量》4.3 使用環境1）環境溫度： －10℃～50℃2）相對濕度：≤95％。3）海拔高度：≤1000m4.4 主機技術參數測量通道： 2個獨立測量通道采樣速率： 每通道1.8MHz本量程非線性誤差： ≤±5％可測試品的電容量范圍： 6pF～250μF抗電壓沖擊能力： 2500V，信號端口端，電源端，對地（正、負）充電電源：AC220V±10％；頻率50Hz；功率＜50W內置可充電電池： 連續工作4小時以上4.5 傳感器技術參數 4.5.1 超聲傳感器 測量量程：-11～68dBμV；分辨率：1dB； 誤差：±1dB；傳感器靈敏度：-65dB (0dB ＝ 1volt/μbar 有效值SPL)；傳感器中心頻率：20～200kHz；傳感器直徑：不大于50mm；外差頻率：38.4kHz。4.5.2 高頻電流互感器檢測頻帶10kHz～30MHz信號傳輸方式 50Ω同軸電纜檢測靈敏度 10pC4.5.3 TEV傳感器 傳感器：容性； 測量量程：-20～60dBmV；分辨率：1dB； 誤差：±1dB；檢測頻寬：3～100MHz； 脈沖/周期值：655；門限調節范圍：3～57dB 信號傳輸方式: 50Ω同軸電纜4.5.4 超聲可彎探頭傳感器中心頻率：40kHz； 分辨率：1dB； 誤差：±1dB；

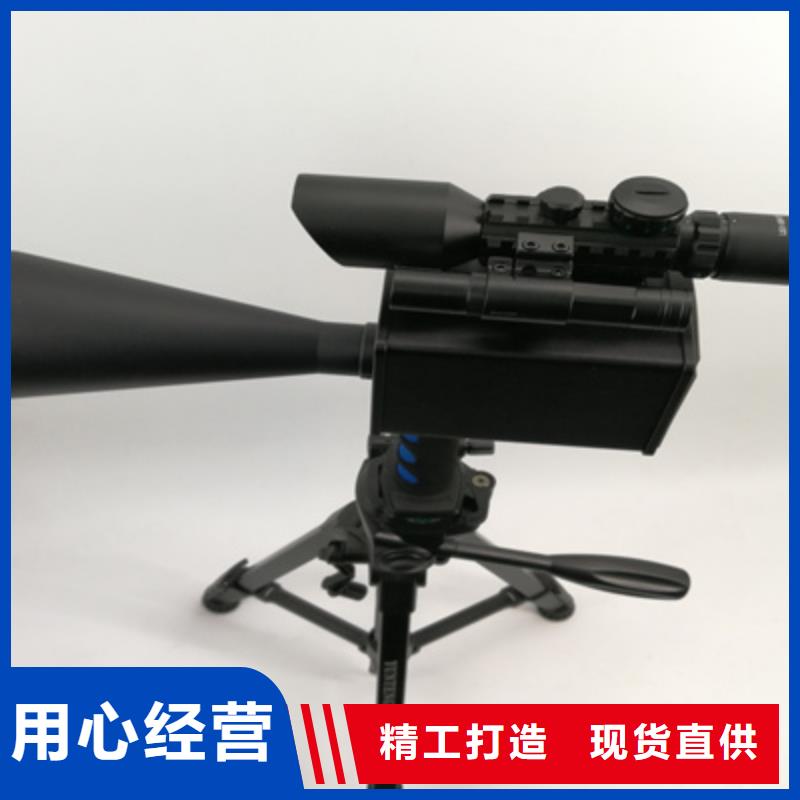

秦皇島手持式超聲波局部放電檢測儀使用方法1、使用者佩帶好耳機，手持巡線儀，打開電源手指扣住板機，激光對準檢測對象，聽是否有嘟嘟聲或看顯示器有無波形即可。2、制定掃描周期：一般一個月一次，對發出聲音小的設備十天一次，對發出聲音比較大的設備一周一次，對發出聲音的設備三天一次。使用單位根據自己的實際情況可制定適合自己的帶電監測周期方案。3、帶電監測不同于停電檢測，停電測試往往是根據規程規定的標準一次測試就可確定數據是否合格，設備有無故障；帶電監測必須看帶電監測的數據的變化趨勢，一般正常情況下，一次高壓設備在帶電運行時，用儀器監測其超聲波背景噪音應該是寂靜的。對于相鄰的同一類設備在同一時間段進行掃描，橫向?qū)Ρ绕浒l(fā)出的聲音的大小，按聲音的大小把這些劃分為重點監測對象、一般監測對象、忽略對象(基本沒有聲音的設備)。對于重點監測對象制定不同時間的縱比監測周期計劃，比如十天監測一次、一周監測一次、嚴重的三天監測一次，看其超聲波信號的發展變化趨勢。經幾個周期監測聲音越來越大，對其進行具體趨勢分析，排除負載過大等正常原因后，聲音還是越來越大，就可確定該設備有嚴重的放電等問題，不停電查找原因就要發生絕緣擊穿等重大事故，將嚴重影響整個電力系統的運行。
