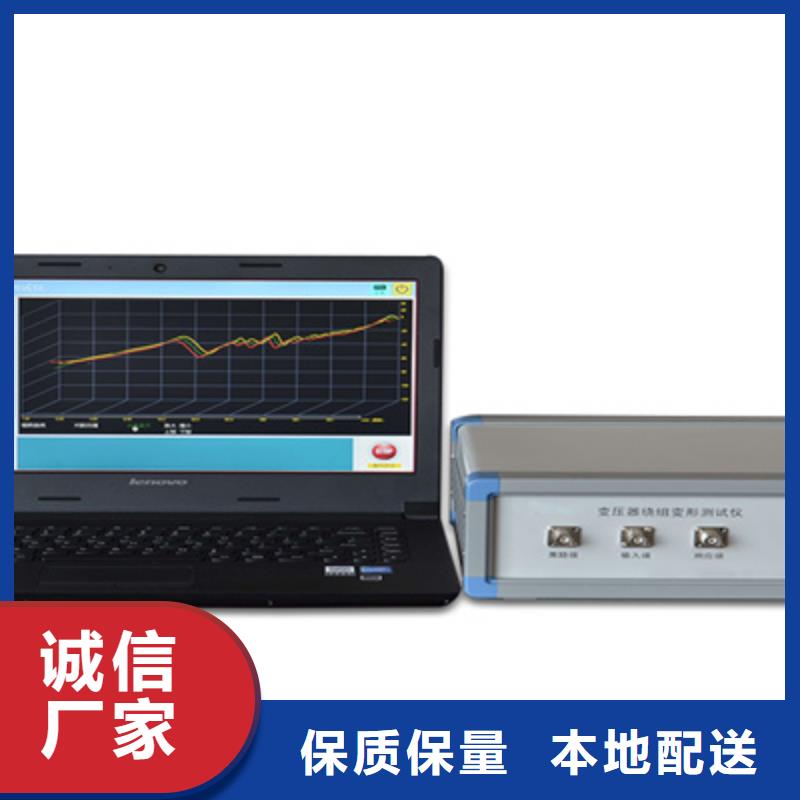

秦皇島變壓器繞組變形測試儀2頻響法測試?環境與接線確認1、系統接線完全按照3.2繞組的接線方式的要求進行2、變壓器分接位置調至阻抗檔(分接)3、周圍環境無強電磁和造影干擾?登錄軟件雙擊桌面上的“變壓器繞組變形測試儀”按鈕，系統閃過歡迎界面后，系統進入測試界面，此時，如果設備未連接，系統會提示如下對話框：當出現以上對話框時，一般是由于設備未連接所致，此時應先檢查設備是否已經連接到計算機的USB接口上，檢查設備電源是否已經打開。?錄入信息如果設備已經連接，則可以進入變壓器信息錄入界面（如下圖），在對應的文本框中輸入或選擇相應的信息，點擊保存按鈕，系統進入測試界面。信息錄入時請參照變壓器銘牌認真輸入，所有的信息將自動與測試結果保存到一起，如果輸入錯誤，可能會對報告內容造成影響。?掃描模式確認與修改1、選擇掃描模式點擊“終止頻率”選擇測試的終止頻率，系統按照已經設定的掃描參數，自動將參數設置為設定的參數，參數主要包括起始頻率、掃描模式、掃描點數，如需進行調整，可以在A區相應的參數標簽上進行點擊，則自動進行切換（當鼠標指針移動到可以變化的標簽上時，標簽自動變?yōu)榫G色）。2、更改默認信息如希望重新調整默認設置信息，用鼠標右鍵點擊“終止頻率”按鈕，彈出功能菜單，選擇“模式設置”，彈出信息設置窗口（如下圖），可以對默認掃描信息進行調整，調整完畢后，重新啟動軟件，按照調整后的默認信息進行測試。左側的選擇框可以多系統進行設置，再次啟動時自動回復默認設置。小步距限制 用于對數掃描時進行步距限制，以節約掃描時間。顯示均值 用于設備驗證時顯示測試過程的平均值，一般不用打開。速度優先 模式在測試過程中會自動屏蔽后臺處理程序，以提高測試速度，一般選擇打開。干擾抑制 當外部干擾比較大時，有一定的干擾抑制功能。曲線擬合 功能可以對測試結果進行擬合，使測試曲線更平滑，一般需打開，通過調整右側的拖動條可以調節擬合的深度，越靠右曲線越平滑。3、更改掃描參數掃描參數的更改用于試驗需要比較復雜的參數組合時，系統不帶記憶功能，軟件退出后自動恢復。在開始掃描前，點擊曲線顯示區域(A)中的參數標簽，可以對除終止頻率以外的信息進行更改，更改采用循環調整方式進行。掃描參數更改適用于單次對測量結果有要求或進行研究時，一般不需要進行調整。?

秦皇島變壓器繞組變形測試儀性能特點1、儀器采用交流220V低壓電源，通過手動、自動兩種模式對單相、三相變壓器的AB、BC、CA繞組施加電流，測量變壓器的短路阻抗與銘牌阻抗比較的誤差百分比外，還可測量變壓器的阻抗、電抗、電阻、電感等值方便用戶數據對比，測試結果非常直觀；2、儀器可單相測試，也可三相測試；可手動測試，也可自動測試；3、一次性接線，不用倒接測試線便可自動完成三相測試；4、不用外接調壓器，便可對被測試品進行測量；5、儀器不僅顯示阻抗誤差百分比，還顯示施加電壓、施加電流、測量功率，短路阻抗、短路感抗、繞組電感、短路阻抗電壓等值；6、零序阻抗適用于高壓側星形接線帶中性點的變壓器，儀器可同時測量零序阻抗、零序感抗、零序電阻、零序電感；7、儀器可采用內部電源及外部電源兩種供電模式；8、儀器內置7寸彩色觸摸液晶屏，中文操作菜單，觸摸操作更便捷，同時配置微型打印機可實時打印數據；9、具有RS232接口，可以將測試數據傳輸?shù)胶笈_(tái)；10、本機可存儲100條測試記錄，數據存儲以測試保存時間為索引；11、具有USB接口，可以將測試數據轉存到U盤；12、儀器自帶時鐘功能，時間可自行校準；四、技術指標1、電壓測量范圍：15V～500V （可定制600V）2、電流測量范圍：0.5A～50A3、準確度：電壓誤差值：＜0.2％；電流誤差值：＜0.2％；功率誤差值：＜±0.5％( CosΦ＞0.1)；＜±1.0％(0.05＜CosΦ＜0.1)；短路阻抗誤差值：＜±0.5％；4、阻抗測量范圍：1Ω～200Ω；5、工作電源：AC220V±10％；6、電源頻率：50Hz±5Hz；7、工作溫度：-10～40℃；8、環境濕度：≤80％RH 無結露；9、外形尺寸：400＊340＊195mm；10、整機重量：13.5kg。

<秦皇島>天正華意電氣設備有限公司 秦皇島變壓器繞阻分析儀零售

秦皇島變壓器繞組變形測試儀2頻響法測試?環境與接線確認1、系統接線完全按照3.2繞組的接線方式的要求進行2、變壓器分接位置調至阻抗檔(分接)3、周圍環境無強電磁和造影干擾?登錄軟件雙擊桌面上的“變壓器繞組變形測試儀”按鈕，系統閃過歡迎界面后，系統進入測試界面，此時，如果設備未連接，系統會提示如下對話框：當出現以上對話框時，一般是由于設備未連接所致，此時應先檢查設備是否已經連接到計算機的USB接口上，檢查設備電源是否已經打開。?錄入信息如果設備已經連接，則可以進入變壓器信息錄入界面（如下圖），在對應的文本框中輸入或選擇相應的信息，點擊保存按鈕，系統進入測試界面。信息錄入時請參照變壓器銘牌認真輸入，所有的信息將自動與測試結果保存到一起，如果輸入錯誤，可能會對報告內容造成影響。?掃描模式確認與修改1、選擇掃描模式點擊“終止頻率”選擇測試的終止頻率，系統按照已經設定的掃描參數，自動將參數設置為設定的參數，參數主要包括起始頻率、掃描模式、掃描點數，如需進行調整，可以在A區相應的參數標簽上進行點擊，則自動進行切換（當鼠標指針移動到可以變化的標簽上時，標簽自動變?yōu)榫G色）。2、更改默認信息如希望重新調整默認設置信息，用鼠標右鍵點擊“終止頻率”按鈕，彈出功能菜單，選擇“模式設置”，彈出信息設置窗口（如下圖），可以對默認掃描信息進行調整，調整完畢后，重新啟動軟件，按照調整后的默認信息進行測試。左側的選擇框可以多系統進行設置，再次啟動時自動回復默認設置。小步距限制 用于對數掃描時進行步距限制，以節約掃描時間。顯示均值 用于設備驗證時顯示測試過程的平均值，一般不用打開。速度優先 模式在測試過程中會自動屏蔽后臺處理程序，以提高測試速度，一般選擇打開。干擾抑制 當外部干擾比較大時，有一定的干擾抑制功能。曲線擬合 功能可以對測試結果進行擬合，使測試曲線更平滑，一般需打開，通過調整右側的拖動條可以調節擬合的深度，越靠右曲線越平滑。3、更改掃描參數掃描參數的更改用于試驗需要比較復雜的參數組合時，系統不帶記憶功能，軟件退出后自動恢復。在開始掃描前，點擊曲線顯示區域(A)中的參數標簽，可以對除終止頻率以外的信息進行更改，更改采用循環調整方式進行。掃描參數更改適用于單次對測量結果有要求或進行研究時，一般不需要進行調整。?

<秦皇島>天正華意電氣設備有限公司 秦皇島變壓器繞阻分析儀零售
<秦皇島>天正華意電氣設備有限公司 <秦皇島>天正華意電氣設備有限公司

秦皇島變壓器繞組變形測試儀數據回顯本系統可以對已經存盤的數據進行回顯，在F區依次選擇電站名稱、變壓器名稱、試驗類別與時間、繞組類型與時間，即可將已經完成的測試結果調出。默認顯示在條曲線的位置，隨選擇結果的遞增，數據依次向下顯示。當曲線數量到達時（9條曲線）時，不再遞增，此時，可以選擇需要替換的曲線，繼續進行遞增替換。如發現某條曲線不需要進行分析時，可以在曲線描述信息（E）上點擊鼠標右鍵，點擊“清空曲線”，則該條曲線自動從分析列表中剔除。E區中的曲線共分為三組，1-3為一組，4-6為一組，7-9為一組，每組曲線在組內進行相關性分析。因此，需要保證用于分析的曲線在同一組別內，否則無法得到正確的分析結果。選擇好曲線后，點擊“分析”，系統會在左側彈出報告顯示窗口，其余與4.3描述操作一致。4.5報告保存位置報告保存到D盤文件夾下，文件夾層級為D:\ 變壓器繞組變形測試報告\測試報告＋打印時間.doc或測試報告＋打印時間.jpg。報告可能是WORD文檔或者JPG圖片，依據在保存時的選項而定。五 設備維護本節提供基本的維護資料，請盡量不要嘗試去拆裝、更改和維修變壓器繞組變形測試儀。5.1基本維護定期用干凈的布擦拭測試儀及其附件的表面。測試儀應放置在干凈、濕度較低的位置，并防止臟污的灰塵進入測試儀內部。儀器不用時放入包裝箱，包裝箱平時至于平放狀態。5.2高級維護由本公司的專業技術人員負責進行。六 訂購與服務6.1儀器主機自出廠之日起三年內，屬產品質量問題免費包修；其他原因造成的損壞，公司僅收取維修成本費。6.2公司對產品提供終身維修和技術服務。6.3如發現儀器有異常情況，請及時與公司聯系，以便為您提供便捷的處理方案。請勿自行拆卸。 附錄1:相關系數與變壓器繞組變形程度的關系我公司的變壓器繞組變形測試儀嚴格按照電力行業標準DLT911-2004《電力變壓器繞組變形的頻率響應分析法》對變壓器繞組變形程度進行分析，具體相關系數與變壓器繞組變形程度的關系見下表： 相關系數與變壓器繞組變形程度的關系（僅供參考）繞組變形程度 相關系數R嚴重變形 RLF＜0.6明顯變形 1.0＞RLF≥0.6或RMF＜0.6輕度變形 2.0＞RLF≥1.0或0.6≤RMF＜1.0正常繞組 RLF≥2.0和RMF≥1.0和RHF≥0.6注：RLF為曲線在低頻段（1kHz～100kHz）內的相關系數；RMF為曲線在中頻段（100kHz～600kHz）內的相關系數；RHF為曲線在高頻段（600kHz～1000kHz）內的相關系數。

秦皇島變壓器繞組變形測試儀 測試分析軟件主要特色?采用windows平臺，兼容Window 2000/Window XP/Windows7/windows8。?采用數據庫保存測試數據，對測試數據的管理簡潔方便。?可以同時加載 9 條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。?軟件管理功能強大，充分考慮現場使用的需要，測量數據自動存盤、?自動導出生成Word版測試報告（需安裝相應的Office軟件）或JPG圖片報告，方便用戶出測試報告。?軟件人性化特點明顯，測量的各種條件多為選擇項，不用在現場做很多的輸入，使用更加方便。?軟件智能化程度高，在輸入、輸出信號連接好之后，只需要按一個鍵就可以完成所有的測量工作。?軟件界面簡潔、直觀、實用。系統簡明操作流程?采集器接地?采集器與變壓器繞組接線?計算機開機?采集器上電?登錄軟件?錄入信息?選擇終止頻率，調整測試參數?選擇繞組?開始測試?更換測試?yán)@組?選擇繞組?開始測試?重復以上過程，直至完成所有繞組測試?保存數據?數據分析?報告導出?關閉軟件?關閉計算機及電源?拆開變壓器接線?測試完成。變壓器繞組變形測試儀

<秦皇島>天正華意電氣設備有限公司
秦皇島變壓器繞阻分析儀零售

秦皇島變壓器繞組變形測試儀曲線坐標系居中的坐標系為曲線坐標系，X軸為頻率，Y軸為分貝，歷史曲線和測量曲線都在此坐標系中顯示，具體可操作功能介紹見軟件測試流程。12.5設置在未開始測量前可以設置測量的結束頻率和頻率步長，結束頻率的范圍為600k～2000k Hz，頻率步長可選擇1kHz、0.5kHz和0.25kHz在選擇0.25kHz和0.5kHz的頻率步長的時候，結束頻率不能大于1000k Hz。也可以選擇對數分布，此時結束頻率只能為1000k Hz。12.6曲線數據文件分析管理窗口以上介紹后的其他窗口都屬于曲線數據文件分析管理窗口，具體操作功能介紹見軟件測試流程。12.7工具欄以上的大部分功能都可以在工具欄上直接選擇，使用更加方便。十三、頻響法PC測試軟件使用流程13.1 USB驅動安 .1.1當測試儀電源已經打開，USB接線正確無誤時候，電腦會顯示發現進入新硬件向?qū)АＨ绻前l(fā)現“USB CH372/CH375”的時候，選擇“從列表或指定位置安裝（高級）”，再選擇“下一步”。13.1.2然后選擇“在這些位置上搜索驅動程序”，勾選“在搜索中包括這個位置”，在下面的地址上輸入軟件光盤所在的光驅盤符。完成后選擇“下一步”。13.1.3光盤路徑正確的話，系統將自動安裝USB驅動程序。稍等一會兒，系統就完成了USB驅動程序的安裝工作，可以正常使用本測試軟件了。13.2選擇功能運行軟件后，出現功能選擇，當設備電源打開，USB連線接通并且安裝好USB驅動后，會出現USB連接方式，否則將只能選擇脫機使用。

<秦皇島>天正華意電氣設備有限公司

秦皇島變壓器繞組變形測試儀簡略，當前是測試界面的時候，簡略顯示采樣數據波形和當前的電壓電流和頻率；當前是數據分析界面的時候，簡略顯示當前數據文件的短路阻抗短路電抗，橫向以及縱向的比較。19.1.2.2詳細，當前是測試界面的時候，詳細顯示當前三相的短路阻抗、短路電抗、漏電感、有功功率、無功功率和介損角，還有總的短路損耗和短路阻抗；當前是數據分析界面的時候，詳細顯示當前數據文件的電壓、電流、頻率、漏電感、有功功率、無功功率和介損角，還有總的短路損耗。19.1.3設置19.1.3.1變壓器參數，選擇此項目后，會打開一個變壓器各項參數的對話框，設置好各個參數后，按“確認”鍵保存輸入數據，按“取消”鍵放棄輸入數據，按“寫入數據文件”鍵則將此變壓器參數寫入到已選擇的歷史曲線文件中，覆蓋掉這些文件以前的變壓器參數。（此功能是針對在變壓器現場測試時，臨時簡單設置了變壓器參數，再測試完成后重新想修改已保存的變壓器參數的情況。）19.1.3.2設置單位名稱，選擇此項目后，會打開一個要求輸入單位名稱的對話框，按“確認”鍵保存輸入，按“取消”鍵放棄輸入，此項目設置的單位名稱，只在打印報告中會反映出來。19.1.3.3儀器檢測調試功能，選擇此項目后，會打開一個檢測調試的對話框，此功能主要用來檢測調試改儀器電壓電流準確度的，在此狀態下，請使用外置恒流源電源，將恒流源的電流輸出兩端插入外置電源接口，然后將電壓輸出的一端使用2根帶插頭的導線和儀器的3個電壓端短接在一起，另一端連接在“Ux”上。再使用3根帶插頭的導線將儀器的4個電流端短接在一起，這樣接線就完成。在開啟恒流源的輸出錢，請先選擇“初始化”，選擇輸出了標準的電壓和電流后，選擇“開始輸出”，稍等一會兒，會顯示出儀器實測的電壓和電流值。

秦皇島變壓器繞阻分析儀零售 <秦皇島>天正華意電氣設備有限公司

秦皇島變壓器繞組變形測試儀進入軟件后，點擊測量被試變壓器情況登記窗，先點擊“變壓器參數”，按屏幕提示選擇或者新填入被試變壓器的各項參數，確認后再將被試變壓器的繞組類型、連接類型、信號注入端、信號測量端、高低分接開關、油溫和環境溫度的情況輸入計算機。(系統會連接類型自動選擇正確的信號注入端、信號測量端)根據輸入完畢后，按“開始測量”即可進行測量。由于存盤文件名和上述輸入信息有關，故請認真填寫有關信息。如未選擇變壓器參數，系統拒絕開始測量。注意：所有變壓器的參數的內容不能含有空格或者特殊字符。測量完成后，系統會自動選擇好下一相的參數，在正確接線完成后可直接按“開始測量”即可進行下一相的測量。如果人為修改測量參數，出現已測試過的相位，系統將會自動提醒，可防止測量過程因?yàn)檫z漏而出現未全部測量完畢的情況。在測量過程中，可以在數據文件分析管理窗口中選擇歷史數據曲線，這樣可以橫向或縱向?qū)y(cè)試中的曲線進行對比，以便發現可能出現的接線錯誤等情況，及時停止測量糾正。在測量中，數據顯示窗口會跟蹤顯示相關的數據，也可隨時中斷測量。測量結束后，將出現數據已保存窗口，同時數據曲線進入數據文件分析管理窗口顯示出來，此時可接著進行下一次測量。

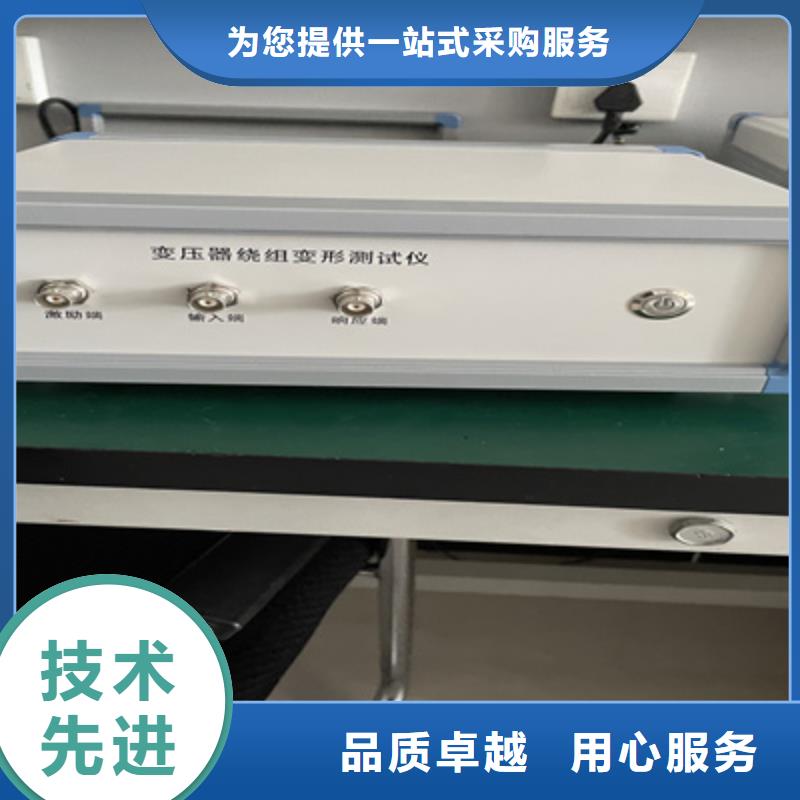

秦皇島變壓器繞組變形測試儀 阻抗法儀器使用方法171儀器面板?儀器面板上安裝有電源開關 按下時電源打開指示燈點亮 反方向時按下電源關閉指示燈熄滅。（變壓器繞組變形測試儀側面板圖）?儀器電源插座內藏2只10A保險絲；?USB口：儀器與筆記本電腦連接；?無線WIFI:方便儀器與筆記本電腦無線通信連接；?頻響法：測量信號端口BNC插座外標顏色與測量電纜外標顏色一致請對顏色連接；?阻抗法：接線柱插孔連接測試線對應顏色標記（粗線插在電流端如IA細線插在電壓端如UA）；?測量電源：有內、外電源選擇，鈕字開關位置撥在外置電源上；17.2變壓器的幾種常用檢測接線方式變壓器繞組變形測試儀主要是由主測量單元和筆記本電腦構成專用測量電纜以及測量夾子、短路夾子和接地線組成。提示：短路阻抗試驗在銘牌標注Yn時都必須按Y型接線和試驗，除非特殊情況。1.Y形試驗連接，先將低壓側三相用短路夾子全部短接，然后按黃綠紅對應的ABC三相高壓側用測量夾子夾好高壓側或者中壓測，儀器上的六個端口也按黃綠紅對應的ABC三相三線，將略粗連線插頭插入下面對應的電流端口，將略細連線的插頭插入上面對應的電壓端口。(變壓器高、中壓側對低壓測Y試驗接線圖)2.D形試驗連接先將低壓側三相用短路夾子全部短接，然后按黃綠紅對應的ABC三相高壓側用測量夾子夾好高壓側或者中壓測，儀器上的六個端口也按黃綠紅對應的ABC三相三線，將略粗連線插頭插入下面對應的電流端口，將略細連線的插頭插入上面對應的電壓端口。

<秦皇島>天正華意電氣設備有限公司
秦皇島變壓器繞阻分析儀零售 <秦皇島>天正華意電氣設備有限公司

秦皇島變壓器繞組變形測試儀 如何選擇試驗電源：填寫一次電壓、電流、阻抗值無誤（注意：電壓kV、電流A），測試界面會給出測量電源選擇，例如220V下電流值呈紅色表示內部電流超過10A以上必須選擇外部電源，否則電流值綠色小于10A選擇內部電源。8.阻抗值測量界面如何選擇：一般情況大型電力變壓器高壓側為YN形和Y形，實際接線二者都為Y（A、B、C）接線，在測試界面上也是選擇Y形測量。高壓側D形測量在測試界面上有兩種選擇D和D1其區別帶短接和不帶短接，選擇測量結果值與銘牌短路值相符合。9.繞組變形軟件：檢測數據生成Word文檔是在生成過程需要調用Word軟件完成，所以筆記本電腦必須安裝Word軟件。當檢測軟件操作界面出現異常和操作不靈時，筆記本電腦需要?dú)⒍咎幚恚瑴y(cè)試軟件可能恢復正常如果不正常則需從新安裝測試軟件。10.檢查儀器是否正常頻響法：儀器正常流程開機，連接測試線和USB線把黃色夾子和綠色夾子短接，打開測試軟件運行，在0dB處出現一條直線則儀器正常。11.檢查儀器是否正常阻抗法：儀器正常流程開機后，分別插上測量線黃、綠、紅和USB線，測試線處在開路狀態下，不要連接任何負載，夾子之間不要短路，測試電源選在內部位置，打開測試軟件運行，任意選擇填有一次參數位置進行測試，測量結果三相電壓分別為:AB＝220V AB＝220VBC＝220VCA＝220V三相電流為零則儀器正常。 12.供電電源干擾：特別在新建變電站做繞組變形試驗經常出現波形尖峰變形與原始波形差異很大，原因有電焊機、風鎬、電鉆等導致供電波形畸變。解決便攜式UPS電源給儀器供電。 13.根據被試品的情況建立被試品數據文件的子目錄；測試完成后應將測量的數據備份至該目錄下，并注意進行整理工作。14.數據存放格式：文件是以ASCII碼的形式存放，用戶可用各種文字編輯軟件進行閱讀和修改。15.對剛退出運行的變壓器進行測量，測量前應盡量讓其散熱降溫；但在整個測量過程中應停止對其所施的降溫手段，保持溫度，以免測量過程中溫度變化過大而影響測量結果的一致性。

<秦皇島>天正華意電氣設備有限公司

秦皇島變壓器繞組變形測試儀2頻響法測試?環境與接線確認1、系統接線完全按照3.2繞組的接線方式的要求進行2、變壓器分接位置調至阻抗檔(分接)3、周圍環境無強電磁和造影干擾?登錄軟件雙擊桌面上的“變壓器繞組變形測試儀”按鈕，系統閃過歡迎界面后，系統進入測試界面，此時，如果設備未連接，系統會提示如下對話框：當出現以上對話框時，一般是由于設備未連接所致，此時應先檢查設備是否已經連接到計算機的USB接口上，檢查設備電源是否已經打開。?錄入信息如果設備已經連接，則可以進入變壓器信息錄入界面（如下圖），在對應的文本框中輸入或選擇相應的信息，點擊保存按鈕，系統進入測試界面。信息錄入時請參照變壓器銘牌認真輸入，所有的信息將自動與測試結果保存到一起，如果輸入錯誤，可能會對報告內容造成影響。?掃描模式確認與修改1、選擇掃描模式點擊“終止頻率”選擇測試的終止頻率，系統按照已經設定的掃描參數，自動將參數設置為設定的參數，參數主要包括起始頻率、掃描模式、掃描點數，如需進行調整，可以在A區相應的參數標簽上進行點擊，則自動進行切換（當鼠標指針移動到可以變化的標簽上時，標簽自動變?yōu)榫G色）。2、更改默認信息如希望重新調整默認設置信息，用鼠標右鍵點擊“終止頻率”按鈕，彈出功能菜單，選擇“模式設置”，彈出信息設置窗口（如下圖），可以對默認掃描信息進行調整，調整完畢后，重新啟動軟件，按照調整后的默認信息進行測試。左側的選擇框可以多系統進行設置，再次啟動時自動回復默認設置。小步距限制 用于對數掃描時進行步距限制，以節約掃描時間。顯示均值 用于設備驗證時顯示測試過程的平均值，一般不用打開。速度優先 模式在測試過程中會自動屏蔽后臺處理程序，以提高測試速度，一般選擇打開。干擾抑制 當外部干擾比較大時，有一定的干擾抑制功能。曲線擬合 功能可以對測試結果進行擬合，使測試曲線更平滑，一般需打開，通過調整右側的拖動條可以調節擬合的深度，越靠右曲線越平滑。3、更改掃描參數掃描參數的更改用于試驗需要比較復雜的參數組合時，系統不帶記憶功能，軟件退出后自動恢復。在開始掃描前，點擊曲線顯示區域(A)中的參數標簽，可以對除終止頻率以外的信息進行更改，更改采用循環調整方式進行。掃描參數更改適用于單次對測量結果有要求或進行研究時，一般不需要進行調整。?

秦皇島變壓器繞阻分析儀零售

秦皇島變壓器繞組變形測試儀系統測試4.1啟動“繞組變形測試系統”程序1)雙擊桌面上的“變壓器繞組變形測試儀” 圖標，啟動“變壓器繞組變形測試系統”程序。2)啟動過程完成后，進入標題為“變壓器繞組變形測試儀”的主程序界面。（雙擊屏幕左上角的小圖標，便可切換至桌面。測試過程中請不要點擊。）軟件主界面分為7個組成部分：（A）測試曲線顯示區該區域顯示測試曲線，橫坐標為頻率，縱坐標為dB值（幅頻測試）或角度值（相頻測試）。下方標簽包括:曲線類型標簽:用于標識當前所顯示的內容是“幅頻曲線”還是“相頻曲線”。 點擊該標簽，可以在兩種類型間進行切換（需硬件支持）。掃描模式標簽：用于顯示當前掃描模式是線性掃描還是對數掃描，點擊該標簽，可以在兩種模式間切換。起始頻率標簽：用于顯示當前的掃描起始頻率，點擊該標簽，可以在不同的起始頻率間切換。終止頻率標簽：用于顯示當前的掃描終止頻率。掃描點數標簽：用于顯示當前掃描的總點數，點擊該標簽，可以在不同的點數間切換。（B）狀態顯示區狀態顯示區顯示當前設備的工作狀態。（C）操作區操作區有開始和終止兩個按鈕，該按鈕在測試中會根據使用狀態輪流顯示，停止?fàn)顟B(tài)時顯示“start開始”，開始狀態時顯示“stop停止”。在按鈕下方有當前狀態顯示標簽，用于顯示設備當前的狀態：“脫機狀態”：計算機工作與脫機狀態，只能進行數據讀取和打印等功能。“設備連接”：計算機與設備已經連接，可以進行測試。“設備斷開”：計算機與設備斷開，無法進行測試，一般需重新連接并重啟軟件。（D）測試參數設置區D區顯示參數設置窗口，該窗口用于設置測試參數，分別可以設置繞組接法、待測繞組類別與編號、掃描終止頻率等參數。（E）曲線描述區E區顯示當前曲線的描述信息，所有標簽的顏色代表了與之顏色對應的曲線的描述信息。（F）數據選擇區右上角（F）為數據選擇區，測試數據采用分級管理，級為變電站名稱，第二級為變壓器名稱，第三級為變壓器的繞組類別和編號，一層為已經存在數據，數據名稱采用“數據類型＠測試時間”的方式顯示。該部分顯示的數據與（A）區所對應的標簽內容相配合，當顯示為“幅頻曲線”時，數據選擇區顯示幅頻曲線的測試結果，當顯示為“相頻曲線”時，數據選擇區顯示相頻曲線的測試結果。

<秦皇島>天正華意電氣設備有限公司 秦皇島變壓器繞阻分析儀零售

秦皇島變壓器繞組變形測試儀2頻響法測試?環境與接線確認1、系統接線完全按照3.2繞組的接線方式的要求進行2、變壓器分接位置調至阻抗檔(分接)3、周圍環境無強電磁和造影干擾?登錄軟件雙擊桌面上的“變壓器繞組變形測試儀”按鈕，系統閃過歡迎界面后，系統進入測試界面，此時，如果設備未連接，系統會提示如下對話框：當出現以上對話框時，一般是由于設備未連接所致，此時應先檢查設備是否已經連接到計算機的USB接口上，檢查設備電源是否已經打開。?錄入信息如果設備已經連接，則可以進入變壓器信息錄入界面（如下圖），在對應的文本框中輸入或選擇相應的信息，點擊保存按鈕，系統進入測試界面。信息錄入時請參照變壓器銘牌認真輸入，所有的信息將自動與測試結果保存到一起，如果輸入錯誤，可能會對報告內容造成影響。?掃描模式確認與修改1、選擇掃描模式點擊“終止頻率”選擇測試的終止頻率，系統按照已經設定的掃描參數，自動將參數設置為設定的參數，參數主要包括起始頻率、掃描模式、掃描點數，如需進行調整，可以在A區相應的參數標簽上進行點擊，則自動進行切換（當鼠標指針移動到可以變化的標簽上時，標簽自動變?yōu)榫G色）。2、更改默認信息如希望重新調整默認設置信息，用鼠標右鍵點擊“終止頻率”按鈕，彈出功能菜單，選擇“模式設置”，彈出信息設置窗口（如下圖），可以對默認掃描信息進行調整，調整完畢后，重新啟動軟件，按照調整后的默認信息進行測試。左側的選擇框可以多系統進行設置，再次啟動時自動回復默認設置。小步距限制 用于對數掃描時進行步距限制，以節約掃描時間。顯示均值 用于設備驗證時顯示測試過程的平均值，一般不用打開。速度優先 模式在測試過程中會自動屏蔽后臺處理程序，以提高測試速度，一般選擇打開。干擾抑制 當外部干擾比較大時，有一定的干擾抑制功能。曲線擬合 功能可以對測試結果進行擬合，使測試曲線更平滑，一般需打開，通過調整右側的拖動條可以調節擬合的深度，越靠右曲線越平滑。3、更改掃描參數掃描參數的更改用于試驗需要比較復雜的參數組合時，系統不帶記憶功能，軟件退出后自動恢復。在開始掃描前，點擊曲線顯示區域(A)中的參數標簽，可以對除終止頻率以外的信息進行更改，更改采用循環調整方式進行。掃描參數更改適用于單次對測量結果有要求或進行研究時，一般不需要進行調整。?

<秦皇島>天正華意電氣設備有限公司

秦皇島變壓器繞組變形測試儀2頻響法測試?環境與接線確認1、系統接線完全按照3.2繞組的接線方式的要求進行2、變壓器分接位置調至阻抗檔(分接)3、周圍環境無強電磁和造影干擾?登錄軟件雙擊桌面上的“變壓器繞組變形測試儀”按鈕，系統閃過歡迎界面后，系統進入測試界面，此時，如果設備未連接，系統會提示如下對話框：當出現以上對話框時，一般是由于設備未連接所致，此時應先檢查設備是否已經連接到計算機的USB接口上，檢查設備電源是否已經打開。?錄入信息如果設備已經連接，則可以進入變壓器信息錄入界面（如下圖），在對應的文本框中輸入或選擇相應的信息，點擊保存按鈕，系統進入測試界面。信息錄入時請參照變壓器銘牌認真輸入，所有的信息將自動與測試結果保存到一起，如果輸入錯誤，可能會對報告內容造成影響。?掃描模式確認與修改1、選擇掃描模式點擊“終止頻率”選擇測試的終止頻率，系統按照已經設定的掃描參數，自動將參數設置為設定的參數，參數主要包括起始頻率、掃描模式、掃描點數，如需進行調整，可以在A區相應的參數標簽上進行點擊，則自動進行切換（當鼠標指針移動到可以變化的標簽上時，標簽自動變?yōu)榫G色）。2、更改默認信息如希望重新調整默認設置信息，用鼠標右鍵點擊“終止頻率”按鈕，彈出功能菜單，選擇“模式設置”，彈出信息設置窗口（如下圖），可以對默認掃描信息進行調整，調整完畢后，重新啟動軟件，按照調整后的默認信息進行測試。左側的選擇框可以多系統進行設置，再次啟動時自動回復默認設置。小步距限制 用于對數掃描時進行步距限制，以節約掃描時間。顯示均值 用于設備驗證時顯示測試過程的平均值，一般不用打開。速度優先 模式在測試過程中會自動屏蔽后臺處理程序，以提高測試速度，一般選擇打開。干擾抑制 當外部干擾比較大時，有一定的干擾抑制功能。曲線擬合 功能可以對測試結果進行擬合，使測試曲線更平滑，一般需打開，通過調整右側的拖動條可以調節擬合的深度，越靠右曲線越平滑。3、更改掃描參數掃描參數的更改用于試驗需要比較復雜的參數組合時，系統不帶記憶功能，軟件退出后自動恢復。在開始掃描前，點擊曲線顯示區域(A)中的參數標簽，可以對除終止頻率以外的信息進行更改，更改采用循環調整方式進行。掃描參數更改適用于單次對測量結果有要求或進行研究時，一般不需要進行調整。?

<秦皇島>天正華意電氣設備有限公司 秦皇島變壓器繞阻分析儀零售
秦皇島變壓器繞阻分析儀零售 <秦皇島>天正華意電氣設備有限公司

秦皇島變壓器繞組變形測試儀可以在電腦上瀏覽繞組變形測試儀使用說明書。19.2瀏覽菜單欄的下方，即為瀏覽和測量區域，選擇不同的項目，下方的區域內容也會隨之變化。在對測試完成的曲線數據文件進行查看分析的時候，選擇“瀏覽”項目。此時，下方為文件系統的樹型結構，可選擇已保存的曲線數據文件，具體操作介紹請參照軟件測試流程。19.3測量準備對變壓器測試的時候，選擇“測量”項目。此時下方為測量變壓器的時候，需要填入的一些參數。19.4設置在開始測量后要設置測量變壓器的一些相關參數，這些參數影響短路阻抗短路損耗等的計算結果，所以請準確填寫。（高壓側標稱電壓、高壓側標稱電流為必填選項，短路阻抗如果填入正確數據可與測量結果進行比較）19.5工具欄以上的大部分功能都可以在工具欄上直接選擇，使用更加方便。二十、阻抗法PC測試軟件使用流程20.1 USB驅動安裝20.1.1當測試儀電源已經打開，USB接線正確無誤時候，電腦會顯示發現進入新硬件向?qū)АＨ绻前l(fā)現“USB CH372/CH375”的時候，選擇“從列表或指定位置安裝（高級）”，再選擇“下一步”。20.1.2然后選擇“在這些位置上搜索驅動程序”，勾選“在搜索中包括這個位置”，在下面的地址上輸入軟件光盤所在的光驅盤符。完成后選擇“下一步”。20.1.3光盤路徑正確的話，系統將自動安裝USB驅動程序。稍等一會兒，系統就完成了USB驅動程序的安裝工作，可以正常使用本測試軟件了。20.2選擇功能運行軟件后，出現功能選擇，當設備電源打開，USB連線接通并且安裝好USB驅動后，會出現USB連接方式，否則將只能選擇脫機使用。20.3測量進入軟件后，點擊“測量”被試變壓器情況登記窗，先點擊“變壓器參數”，按屏幕提示選擇或者新填入被試變壓器的各項參數，確認后再將被試變壓器的繞組類型、連接類型、信號注入端、信號測量端、高低分接開關、油溫和環境溫度的情況輸入計算機。(系統會連接類型自動選擇正確的信號注入端、信號測量端)根據輸入完畢后，按“開始測量”即可進行測量。由于存盤文件名和上述輸入信息有關，故請認真填寫有關信息。如未選擇變壓器參數，系統拒絕開始測量。

<秦皇島>天正華意電氣設備有限公司

秦皇島變壓器繞組變形測試儀進入軟件后，點擊“測量”被試變壓器情況登記窗，先點擊“變壓器參數”，按屏幕提示選擇或者新填入被試變壓器的各項參數，確認后再將被試變壓器的繞組類型、連接類型、信號注入端、信號測量端、高低分接開關、油溫和環境溫度的情況輸入計算機。(系統會連接類型自動選擇正確的信號注入端、信號測量端)根據輸入完畢后，按“開始測量”即可進行測量。由于存盤文件名和上述輸入信息有關，故請認真填寫有關信息。如未選擇變壓器參數，系統拒絕開始測量。注意：所有變壓器的參數的內容不能含有空格或者特殊字符。測量完成后，系統會自動選擇好下一相的參數，在正確接線完成后可直接按“開始測量”即可進行下一相的測量。如果人為修改測量參數，出現已測試過的相位，系統將會自動提醒，可防止測量過程因?yàn)檫z漏而出現未全部測量完畢的情況。在測量過程中，可以在數據文件分析管理窗口中選擇歷史數據曲線，這樣可以橫向或縱向?qū)y(cè)試中的曲線進行對比，以便發現可能出現的接線錯誤等情況，及時停止測量糾正。在測量中，數據顯示窗口會跟蹤顯示相關的數據，也可隨時中斷測量。測量結束后，將出現數據已保存窗口，同時數據曲線進入數據文件分析管理窗口顯示出來，此時可接著進行下一次測量。

<秦皇島>天正華意電氣設備有限公司

秦皇島變壓器繞組變形測試儀 阻抗法使用特點1.變壓器繞組變形測試儀由測量部分及分析軟件部分組成，測量部分是高速單片機控制，由信號生成及信號測量組成。測量部分由嵌入電腦與測量部分連接，使用方便。2.在測試過程中僅需要拆除變壓器的連接母線，不需要對變壓器進行吊罩、拆裝的情況下就完成所有測試。3.儀器智能化程度高，使用方便，具有自動量程調節，自動采樣調節等多種功能。4.軟件采用windows平臺，兼容windows98/2000/winXP/Windows7系統。為使用者提供了更加方便和易于使用的顯示界面。a)提供歷史數據對比分析，對所有數據進行橫向和縱向分析。配有專家智能分析診斷系統，可以自動診斷變壓器繞組的狀態，自動診斷繞組的變形情況，給出診斷的參考結論。b)軟件管理功能強大，充分考慮現場使用的需要，自動保存環境條件參數，以便作變壓器繞組變形診斷時提供依據。測量數據自動存盤、具有彩色打印功能，方便用戶出測試報告。c)軟件人性化特點明顯，測量的各種條件多為選擇項，變壓器詳細參數可保存用做診斷參考，并且不用在現場輸入，可以以后再添加修改信息，使用起來更加方便。5.軟件智能化程度高，在輸入、輸出信號連接好之后，設置好條件參數，就可以完成所有的測量工作。6.每相測量所需時間小于15秒對一臺電力變壓器（容量、電壓等級不限）進行繞組變形測量，總需時間不超過1分鐘。7.測量變壓器時接線人員可任意布放信號輸入輸出引線對測量結果無影響接線人員可停留在變壓器油箱上面不必下來減輕勞動強度。

秦皇島變壓器繞組變形測試儀四、頻響法使用特點1.變壓器繞組變形測試儀由測量部分及分析軟件部分組成，測量部分是高速單片機控制，由信號生成及信號測量組成。測量部分使用USB接口與平板電腦或者筆記本電腦連接。2.在測試過程中僅需要拆除變壓器的連接母線，不需要對變壓器進行吊罩、拆裝的情況下就完成所有測試。3.儀器具備多種頻率線形掃頻測量系統測量功能，線形掃頻測量掃描頻率高達10MHz，頻率掃描間隔可分為0.25kHz、0.5kHz和1kHz對變壓器變形情況提供更多的分析。4.儀器智能化程度高，使用方便，具有自動量程調節，自動采樣頻率調節等多種功能。5.軟件采用windows平臺，兼容windows98/2000/winXP/Windows7系統。為使用者提供了更加方便和易于使用的顯示界面。6.提供歷史曲線對比分析，可同時加載多條歷史曲線觀察，能具體選擇任意曲線進行橫向和縱向分析。配有專家智能分析診斷系統，可以自動診斷變壓器繞組的狀態，同時加載6條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。7.軟件管理功能強大，充分考慮現場使用的需要，自動保存環境條件參數，以便作變壓器繞組變形診斷時提供依據。測量數據自動存盤、具有彩色打印功能，方便用戶出測試報告。8.軟件人性化特點明顯，測量的各種條件多為選擇項，變壓器詳細參數可保存用做診斷參考，并且不用在現場輸入，可以以后再添加修改信息，使用起來更加方便。9.軟件智能化程度高，在輸入、輸出信號連接好之后，設置好條件參數，就可以完成所有的測量工作，并且隨時能在測量中打開歷史波形曲線進行比較觀 察和停止測量。10.每相測量所需時間小于60秒對一臺高、中、低繞組的電力變壓器（容量、電壓等級不限）進行繞組變形測量，總需時間不超過10分鐘。11.測量變壓器時接線人員可任意布放信號輸入輸出引線對測量結果無影響接線人員可停留在變壓器油箱上面不必下來減輕勞動強度。12.可使用三相全自動測量方式，將三相測量線一次接好，無需每次測量一相后換線，自動完成三相測量，自動保存測量結果。
