絕緣部分動靜觸頭分別固定在兩套支持瓷瓶（零件12）上。對型號中帶C的，動觸頭固定在套管瓷瓶上。為了使動觸頭與金屬的，接地的傳動部分絕緣，采用了瓷質絕緣的拉桿絕緣子（零件7）。傳動部分有主軸，拐臂，拉桿絕緣子等。底座部分由鋼架組成。支持瓷瓶或套管瓷瓶以及傳動主軸都固定在底座上。底座應接地。總之，隔離開關結構簡單，無滅弧裝置，處于斷開位置時有明顯的斷開點，其分合狀態很直觀。工作機理編輯高壓隔離開關保證了高壓電器及裝置在檢修工作時的，起隔離電壓的作用，不能用與切斷、投入負荷電流和開斷短路電流，僅可用于不產生強大電弧的某些切換操作，即是說它不具有滅弧功能；按安裝地點不同分為，屋內式和屋外式，按絕緣支柱數目分為，單柱式，雙柱式和三柱式，各電壓等級都有可選設備。還可將高壓配電裝置中需要停電的部分與帶電部分可靠地隔離，以保證檢修工作的。高壓隔離開關的觸頭全部敞露在空觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。氣中，具有明顯的斷開點，隔離開關沒有滅弧裝置，因此不能用來切斷負荷電流或短路電流，否則在高壓作用下，斷開點將產生強烈電弧，并很難自行熄滅，甚至可能造成飛弧（相對地或相間短路），燒損設備，危及人身，這就是所謂“帶負荷拉隔離開關”的嚴重事故。高壓隔離開關還可以用來進行某些電路的切換操作，以改變系統的運行方式。例如：在雙母線電路中，可以用高壓隔離開關將運行中的電路從一條母線切換到另一條母線上。使用說明編輯環境條件1.海拔：不超過1000m;2.周圍空氣溫度：-30 ＋40；3.周圍環境相對濕度：日平均不大于95％；4.月平均值不大于90％。地震強度不超過8級5.場所：沒有火災，易燃，易，嚴重污穢，化學腐蝕及劇烈振動場所。技術參數項目單位數據額定電壓KV12額定功率KWUIcosΦ額定電流A1600 200 2500 3150額定短路耐受電流KA4050額定峰值耐受電流KA100125額定短時持續時間S4額定絕緣水平工頻耐受電壓KV極間，極對地42斷開口49雷電沖擊耐受電壓（峰值）KV極間，極對地75斷開口85技術性能隔離開關沒有滅弧裝置，不能帶負荷進行操作。對于10KV的隔離開關，在正常情況下，它允許的操作范圍是：1.分，合電壓互感器和避雷器。2.分，合母線的充電電流。3.分，合勵磁電流不超過2A的空載變壓器和電容電流不超過5A的空載線路。五六十年代的老變壓器，空載電流表大，因此那時規定：戶外型隔離開關只能分合560KVA及以下的變壓器的空載電流，戶內型隔離開關由于相間距離小，只能分合320KVA及以下的變壓器空載電流。后來的S7系列及現在的S9系列的變壓器空載電流比老式的變壓器有明顯的下降，

若短路電流較小時，可采用熔體企業，公司技術力量雄厚，設備配套完善，產品型號多樣，隨著公司的不斷發展，產品設計科學、制作精良、造型美觀，是現代電網建設的理想的配套產品，其中戶內（外）真空斷路器，隔離開關，負荷開關，氧化鋅避雷器，熔斷器，穿墻套管，絕緣子，電流互感器，高壓電力計量箱等一系列高低壓電氣產品暢銷全國各地我們以“科技興業，質量創牌，誠經營，優良服務”的企業宗旨；一直致力于追求卓越的民族電氣工業，為廣大新老用戶提供優質的產品和良好的服務而不懈努力，您的滿意始終是我們追求的目標，真誠歡迎新老朋友惠顧，共創美好未來。為錫質的RCIA系列或熔體為鋅質的RM10系列熔斷器。用于車間低壓供電線路的保護熔斷器，一般是考慮短路時的分斷能力。當短路電流較大時，宜采用具有高分斷能力的RL1系列熔斷器。當短路電流相當大時，宜采用有限流作用的RT0系列熔斷器，更加的好用，實用。 熔斷器式隔離開關的額定電流要依據負載情況而選擇。電阻性負載或照明電路，這類負載起動過程很短，運行電流較平穩，一般按負載額定電流的1~ 1.1倍選用熔體的額定電流，進而選定熔斷器的額定電流。電動機等感性負載，這類負載的起動電流為額定電流的4~7倍，一般選擇熔體的額定電流為電動機額定電流的1.5~2.5倍。這樣一般來說熔斷器難以起到過載保護作用而只能用作短路保護過載保護應用熱繼電器才行，有效的保護好隔離開關熔斷器組和熔斷器式隔離開關。刀開關和開啟式刀開關應怎樣選用？ 我們在選用刀開關和開啟式刀開關時，首先應根據他們在線路中的作用和他們在成套配電裝置中的安裝位置確定其結構形式。如果線路中的負載時由斷路器、接觸器或者其他具有一定分斷能力的電器如：隔離開關，負荷隔離開關，負荷開關，開啟式刀開關等來分斷，即刀開關及開啟式刀開關僅被用來隔斷電源，則僅需要選擇無滅弧罩的產品；反過來，如果必須由他們分斷負載，則宜選用有滅弧罩、而且是用杠桿來操作的產品。 此外，還應根據操作位置（正面或側方）、操作手柄或者杠桿和連線方式用前板或者后板來做選擇。 確定了結構型以后，就應根據電路的工作電流選擇刀開關和刀型轉換開關的等級。必須指出，僅考核正常工作電流是不夠的，還需要看一下電路中可能出現的大短路電流是否超過了，就應當選用比額定電流高一級的產品。例如，若已知額定工作電流為100A、短路電流為10KA、暫態峰值電流為27KA，則不能選用HD13-100/3型刀開關。因為其一秒鐘熱穩定電流僅 6KA。而動穩定電流僅15KA，峰值、非杠桿操作式，或者20KA峰值、杠桿操作式。都不能滿足要求。這時。應選用HD13-400/3型操作形式不論的刀開關，或者 HD13-200/3型中的杠桿操作式刀開關。再強調一遍，考核動穩定電流時必須用電流的峰值。 另外，在開啟式刀開關，刀型轉換開關的帶滅弧罩產品當中，除少數產品的每箱上下均有滅弧罩外，其余的都只有一個，選用時應當加以注意，并在安裝時把滅弧罩的一端安置在上方。

在高壓電器方面，SG6技術、真空技術、組合技術等已經應用于產品結構中，并基本實現了“無油化”。工藝中已出現引進殼體生產線，真空環氧澆注及注塑設備，機械加工中心，等。目前，通過市場調研和高壓電器市場成交率，以及客戶反饋來看，500KV及以下電壓等級的國產設備已經能滿足國內需要，其技術參數已經接近或達到先進水平。隨著科技進步，高壓電器采用了高新技術，采用了新原理、新工藝、新介質，正在醞釀新一代高壓電器，其發展趨勢如下：1.組合化、成套化為滿足尺寸小、占地少、高性能、高可靠性需要，出現了各種各樣的組合電器和成套電器。除了開關柜、FC柜、多層柜外，出現了負荷開關—熔斷器組合電器、高壓接觸器—熔斷器組合電器(用于FC柜)、負荷開關、跌落熔斷器和避雷器組合，以及避雷器、隔離開關、電壓和電流互感器等各種組合，并已發展到高級型式的組合成套裝置，如充氣柜(C—GIS)、全封閉組合電器(GIS)，以及全變電站組合如預裝式變電站(含變壓器和高低壓電器的箱變)。2.大容量、高參數由于現代生活用電量迅速增長，工農業用電量提高，高電壓大容量電網形成，要求高壓電器容量及各種參數迅速。目前主力輸配電設備額定電流已由1000A提高到2500A至4000A，短路電流已由16~20kA提高到31.5~50kA，甚至更高。550kV斷路器單極斷口數已由4個減少到2個，單斷口正在加緊研制中。如果我國的主力輸配電電壓不能迅速，那么，我國電網對高壓電器大容量、高參數的要求趨勢不會降溫(更高輸電電壓出現可以解開下屬配電電壓一些環網，以降低這些電網的短路電流)。3.機電一體化(智能化) 由于計算機、傳感器技術發展及電網自動化的提高，對高壓電器智能化功能的需求更為迫切。強電設備與先進弱電技術結合可以顯著擴展高壓電器功能，為電網自動化、遠動化、在線檢測提供更好的條件。體積大、重量重、功能單一的傳統電磁式繼電保護裝置、電工儀表、控制裝置將為多功能的計算機、傳感器所取代。4.

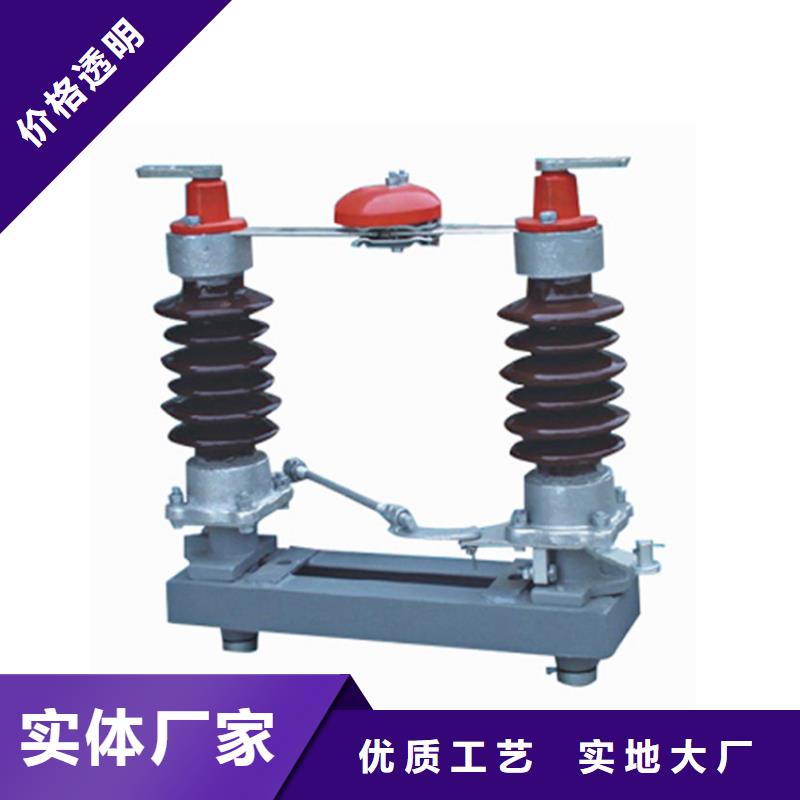

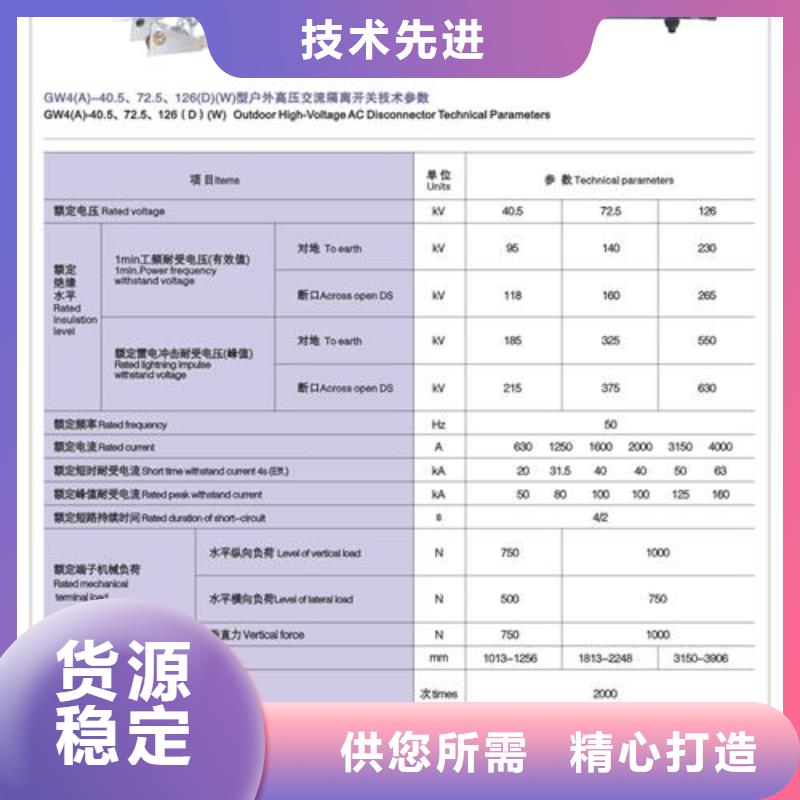

隔離開關采用雙柱中開、觸頭轉入式結構，具有自清潔觸頭的能力，提高了接觸可靠性；觸指采用度、高導電率、高性的新型材料制造。依靠觸指自身的力夾緊觸頭，避免了目前因簧銹蝕、發熱退火而引起的觸頭夾緊力降低，接觸電阻增加，觸頭電阻增加，觸頭發熱加劇的惡性循環；隔離開關轉動部分按免維護的要求設計。轉動座設計成密封結構，水汽、塵埃、有害氣體無法進入，使軸承、二硫化鉬鋰基潤滑脂永遠工作在良好的環境中，軸承永不生銹、潤滑脂無法流失，永不干涸，使隔離開關長期動作后的操作力矩不會增加。采用不銹金曲軸銷與無油自潤滑軸承相配合結構；鋼制件采用熱鍍鋅，確保隔離開關操作靈活、輕便、可靠、記不銹蝕。詳細介紹概述： GW5系列戶外高壓交流隔離開關是交流50Hz的戶外高壓電器設備，額定電壓等級有40.5kV、72.5kV、126 kV，供高壓線路在有電壓無負載情況下進行開合以及被檢修高壓母線、斷路器等電氣設備與帶電高壓線路進行電氣隔離之用，也可用于開、合小電容或電感電流。本系列戶外隔離開關滿足GB1985《高壓交流隔離開關的接地開關》、IEC129《交流隔離開關與接地開關》以及GB/T11022《高壓開關設備和控制設備標準的共用技術要求》等標準的相關規定。 【GW5-40.5隔離開關】使用環境條件：1. 環境溫度：上限＋40℃，下限一般地區-30℃，嚴寒地區-40℃；2. 海拔高度：1000米；3. 風壓：不超過700Pa(相當于風速34m/s)；4. 地震列度：不超過8度；5. 安裝場所應無頻繁的劇烈震動； 技術參數表：額定電壓kV 額定電流A 動穩定電流kA 熱穩定電流kA /s 工頻耐壓kV/1min 沖擊耐壓kV 對地 接口 對地 接口40.5 630 50/63 20/25/4 95 118 185 215 1250 63/80 25/31.5/4 1600 80/100 31.5/40/4 2000 80/100 31.5/40/4 72.5 630 50/63 20/25/4 140160 1601 76 325350 375385 1250 63/80 25/31.5/4 1600 80/100 31.5/40/4 2000 80/100 31.5/40/4 126 630 50/63 20/25/4 230 265 550 630 1250 63/80 25/31.5/4 1600 80/100 31.5/40/4 2000 80/100 31.5/40/4
