秦皇島變壓器容量特性測試儀第五章 工作原理及使用方法以下將分為二部分來介紹：有源變壓器容量、負載損耗測量部分和無源變壓器損耗測量部分。5.1 有源變壓器容量、負載損耗測量部分1．基本概念有源容量試驗：通過一些必要的數據來確定某個變壓器的實際容量值；從而檢查出被試變壓器銘牌容量是否真實。2．測試方法容量測試儀配有三把測試鉗（黃、綠、紅），每只鉗子分別引出兩根測試線，一根粗線、一根細線，粗線接到儀器面板上容量測試端子對應顏色的電流端子（Ia、Ib、Ic），細線接到儀器面板上容量測試端子對應顏色的電壓端子（Ua、Ub、Uc），將鉗頭按顏色分別夾在被試變壓器的高壓側各相接線柱上，變壓器的低壓側要用專用短接線良好短接。圖5-1 容量測試接線圖接好線后，按下列操作步驟進行設置：?設定當前溫度，通過外部按鍵F2移動光標到‘當前溫度’選項，用外部按鍵F3、F4調節溫度數值，要求盡量準確，以溫度計的示值為準。?設置高壓側額定電壓，通過外部按鍵F2移動光標到‘額定高壓’選項，用外部按鍵F3、F4調節額定高壓檔，例如被測變壓器是10KV/400V的配變，則將本項設置為10KV?設置分接檔位，通過外部按鍵F2移動光標到‘分接檔位’選項，用外部按鍵F3、F4調節該選項，通常將分接打到2分接位置，如遇被測變壓器分接在其他位置，則將該選項設置到正確位置。?設置阻抗電壓，通過外部按鍵F2移動光標到‘阻抗電壓’選項，用外部按鍵F3、F4調節該選項，使之與銘牌所標注的數值相同。?設置聯結組別，通過外部按鍵F2移動光標到‘聯結組別’選項，用外部按鍵F3、F4調節該選項，使之與銘牌所標注的聯結組別相同。?開始測試，進入到‘容量測試’子菜單，點擊‘開始測試’選項，或者按‘確定’鍵即可開始測試。?測試完畢，選擇‘F1’鍵可將結果保存到內部存儲器中，如不需保存，則不選此項。按‘F2’可將測試結果打印出來。有源負載試驗的接線方法與容量測試完全相同，操作也同樣簡單，值得注意的是，有源負載試驗的參數設置是參數設置界面中 ‘特性參數設置’，一定要正確設置。

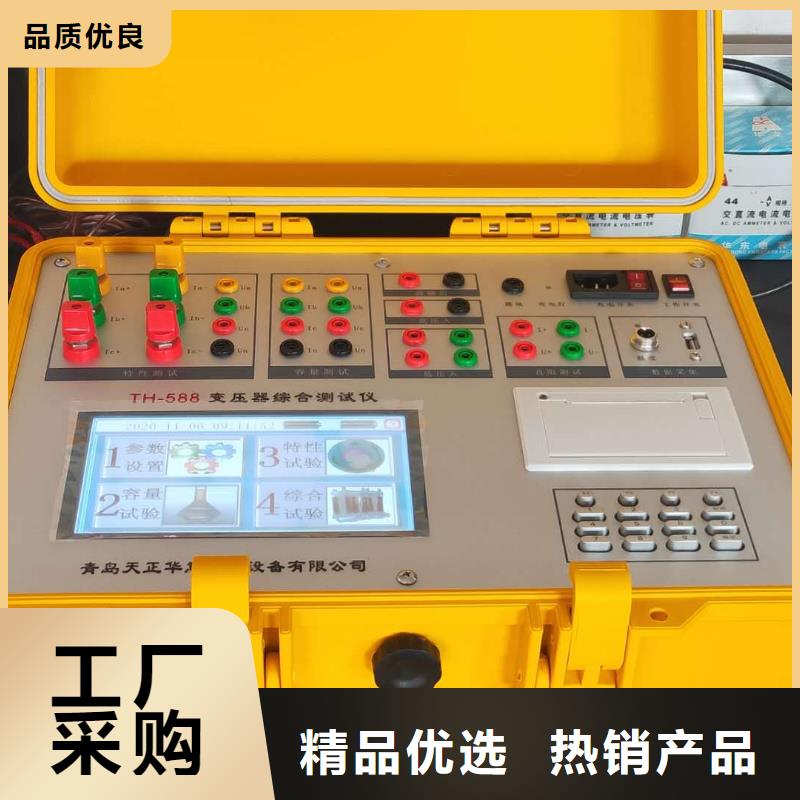

秦皇島變壓器容量特性測試儀我國電力系統實行兩部制電價：除了收取計量裝置所計量的費用外，還要根據變壓器容量收取基本電費；對于較大用戶在投運變壓器時還要一次性交納增容費。隨著電力行業的發展，用電量的增大，自有變壓器和個人承包變壓器已漸漸占據了配變中相當?shù)姆蓊~，隨之而來的就是個人為了達到少交費、多用電的目的而采取的各種弄虛作假的手段（主要是改、換變壓器銘牌）；有些用戶年偷電費額達數十萬之多，電力部門苦于沒有有效的控制手段。 有源變壓器特性-容量綜合測試儀是我公司針對這種問題專門開發、研制的專門用于變壓器容量、損耗參數測量的高精度儀器。它自帶能充電電池，不用外接電源即可工作，充電一次可連續測量500臺次；同時，內部數字合成三相標準正弦波信號（絕非簡單的逆變交流輸出，保證了非額定條件下各測試項目測試數據的準確性），經功率放大器可提供三相精密交流測試源；在測量變壓器容量和變壓器的短路損耗時不需要外接三相測試電源及調壓器、升流等輔助設備，簡化了接線，大大提高了工作效率。

秦皇島變壓器容量特性測試儀容量測試結果準確率達100％。它一種設備相當于五種設備：有源變壓器容量測試儀＋變壓器損耗參數測試儀＋零序阻抗測試儀＋諧波分析儀＋示波器。它可對各種變壓器的容量、空載電流、空載損耗、短路損耗、阻抗電壓、零序阻抗等一系列工頻參數進行精密的測量，并能測量空負載試驗時的電壓、電流失真度和諧波含量，還可以進行矢量分析。該儀器具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點完全可取代以往利用多表法測量變壓器損耗和容量的方法，接線簡單，測試、記錄方便，大大提高了工作效率。它以大屏幕彩色液晶作為顯示窗口，菜單操作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷，是各級電力用戶的 產品。

秦皇島變壓器容量特性測試儀容量測試結果準確率達100％。它一種設備相當于五種設備：有源變壓器容量測試儀＋變壓器損耗參數測試儀＋零序阻抗測試儀＋諧波分析儀＋示波器。它可對各種變壓器的容量、空載電流、空載損耗、短路損耗、阻抗電壓、零序阻抗等一系列工頻參數進行精密的測量，并能測量空負載試驗時的電壓、電流失真度和諧波含量，還可以進行矢量分析。該儀器具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點完全可取代以往利用多表法測量變壓器損耗和容量的方法，接線簡單，測試、記錄方便，大大提高了工作效率。它以大屏幕彩色液晶作為顯示窗口，菜單操作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷，是各級電力用戶的 產品。

秦皇島變壓器容量特性測試儀圖 七 容量實驗可以在液晶屏上直接觸摸相應圖片部分，也可以按動外部鍵盤對應的數字進入到相應的子菜單。4.3.1 容量測試正確設置了容量參數后，再進行容量的測試功能。試驗步：按照提示的接線圖接線，對于250KVA以上的變壓器，要使用相應規格的短路線。圖八 容量測試接線試驗第二步:接好試驗線后，對測試方式進行選擇，測試儀默認為對變壓器施加信號的單一容量法測試，如需進行直阻數據的綜合測試，測試方式的選擇可以用觸摸功能在彩色液晶上修改，也可以使用外部按鍵“F3”進行修改；接線及測試方式檢查無誤既可試驗，使用觸摸功能可以在彩色液晶上的‘開始測試’按鈕區域直接點擊，使用外部按鍵時按‘確認’按鍵，‘開始測試’按鈕轉換成‘測試中..’按鈕，同時儀器發出滴滴的聲響提示正在進行測試，測試完畢自動結束。如果確認數據穩定也可以人工結束，同樣使用觸摸功能可以在彩色液晶上的‘測試中’按鈕區域直接點擊，使用外部按鍵時按‘確認’按鍵，結束測試，測試儀自動給出測試的結果。如果采集數據出現問題，測試儀提示"采集失敗，請檢查接線！"。試驗第三步:測試完畢出現容量測試判別結果，包括：當前測試條件下實測的短路損耗（負載損耗）數值、判定的變壓器參數下國標規定的短路損耗數值、校正到額定試驗條件下的短路損耗數值、校正后的短路損耗數值與國標參數下短路損耗值的百分數誤差。當前條件下實測阻抗電壓數值、判定的國標阻抗電壓數值、判定容量、實測容量、變壓器的實測阻抗；如果在判定容量顯示為“No type”說明實測容量值在兩相臨容量之間，無法歸檔；如果顯示屏提示“負載損耗異常，請用有源負載測試”，則返回主菜單，使用“有源負載”項目進行測試以效驗容量測試的結果。試驗結果參見圖九；圖九 容量測試結果試驗第四步：測試結果的保存和打印。如使用觸摸功能可以在彩色液晶上的‘F1 保存’按鈕區域直接點擊，使用外部按鍵時按‘F1’按鍵，測試儀即可把測試的結果進行保存。在‘結果查詢’子菜單可以查詢到保存的記錄。

秦皇島變壓器容量特性測試儀變壓器用戶：此項為拼音中文輸入，可以多輸入7個中文漢字，進入該項輸入后，儀器自動調出中文拼音輸入法，先選拼音，“確定”拼音后，再選擇漢字。本項主要是將被測變壓器的用戶錄入，方便檔案管理。測試員：此項為拼音中文輸入，可以多輸入7個中文漢字，進入該項輸入后，儀器自動調出中文拼音輸入法，先選拼音，“確定”拼音后，再選擇漢字。本項內容是為了方便測試檔案的存檔、查閱。當您輸入正確數據后，即可單擊“確定”鍵進入”空載測試方式選擇”界面(如圖七)。單擊“退出”鍵，即可退出該界面。根據實際需要，選擇對應的測試方式即可。具體接線方法參見后面的具體說明。圖七 空載測試方式選擇界面4.1.2三瓦特法空載測試三瓦特法空載測試，是指采用三相四線的模式將電源、本儀器、待測試變壓器連接起來進行的空載測試。其測試過程中反映的中間數據，可以作為變壓器各相鐵芯、繞組的參考數據。圖八-1 三瓦特法空載測試中 圖八-2 三瓦特法空載測試結果三瓦特法空載測試如圖八-1、圖八-2。將顯示a、b、c三相的電壓(Ua、Ub、Uc)、電流(Ia、Ib、Ic)、有功損耗(Pa、Pb、Pc)、Uab、Ubc、Uca等參數。測試結果項有：校正后的空載電流(校Io)、空載損耗(校Po)和根據空載損耗推定的變壓器性能水平代號以及其國標損耗。同樣，單擊“打印”鍵，即可打印相關數據。單擊“保存”即可保存相關數據。做三相空載試驗時，當輸入的電壓達到被測變壓器的額定電壓時，本儀器將自動鎖存測試結果。一旦測試結果鎖存，就可以將測試電源停掉。輸入電壓未達到被測變壓器的額定電壓時，可以通過單擊“鎖存”鍵，實現測試數據的鎖存。

秦皇島變壓器容量特性測試儀參數的修改操作說明：選擇型參數：對于有左右箭頭指向的參數為選擇型參數，使用觸摸功能可以在彩色液晶上的左右箭頭指向區域直接點擊，使用外部按鍵時用F2鍵移動光標到相應的參數位置，光標所在的位置為參數的名稱呈現灰色底的狀態，F(xiàn)3為向左翻頁，F(xiàn)4為右翻頁，正確選擇所需要的參數即可，參數修改完后自動保存。輸入型參數：對于沒有左右箭頭指向的參數為輸入型參數，使用觸摸功能可以在彩色液晶上的數值顯示區域直接點擊后自動彈出小鍵盤，在小鍵盤上正確輸入，輸入完畢按確認鍵即可完成參數的修改。使用外部按鍵時用F2鍵移動光標到相應的參數位置，光標所在的位置為參數的名稱呈現灰色底的狀態，此時按外部鍵盤上的確認鍵即可彈出小鍵盤，使用小鍵盤相對應的外部按鍵輸入即可。 試品編號的外部鍵盤輸入方法：彈出下面的鍵盤后，按照屏幕下方的提示操作即可。F1F2F3功能鍵分別代表英文字母 行第二行第三行的字母，每個字母的輸入對照上面的數字輸入即可，F(xiàn)4是回退鍵。例如：輸入GT588，按F2鍵，屏幕提示"0:A 1:S 2:D 3:F 4:G 5:H 6:J 7:K 8:L 9:123"，按下G對應的字母4，按F1鍵，屏幕提示"0:Q 1:W 2:E 3:R 4:T 5:Y 6:U 7:I 8:O 9:P"，按下T對應的字母4，要轉換成數字輸入狀態，按F2鍵，按9鍵，屏幕提示"0~9數字 F1:q~p F2a~l F3 z~m F4回退"，按下588，按下確認鍵確認輸入即可。圖五 英文字母鍵盤注意：觸摸屏幕和外部鍵盤在修改參數的時候 單獨使用同一種輸入方法。

秦皇島變壓器容量特性測試儀觸摸屏使用 觸摸屏亮度的調節：在主菜單下，用觸摸方式按鋰電池顯示部分或使用外部按鍵F4鍵可進入到‘鋰電池電量查詢’菜單，用觸摸方式點按亮度調節可修改液晶屏的亮度，64，小4。如下圖所示：觸摸屏校準：觸摸屏有2種方式進入到校準模式。校準方式1：在開機狀態下，如果4秒內快速點擊觸摸屏的非觸控區域超過20次，則進入觸摸屏校準模式。步驟如下：（1）4秒內快速點擊觸摸屏的非觸控區域超過20次；（2）蜂鳴器長鳴1秒，聽到蜂鳴器叫時停止點擊；（3）進入到校準模式，按照十字交叉線的提示點擊觸摸屏的指定位置校準觸摸屏；（4）校準結束，返回進入到校準前的畫面；校準方式2：在主菜單下，用觸摸方式按鋰電池顯示部分或使用外部按鍵F4鍵可進入到‘鋰電池電量查詢’菜單連續點擊3次數字’9’鍵啟動一次觸摸屏的校準過程。校準如圖所示：6.4. 變壓器國標對應表 (0)油變S7.9.11 ：JB/T6451-2008《油浸式電力變壓器技術參數和要求》 (1)油變S11：JB/T6451-2015《油浸式電力變壓器技術參數和要求》 (2)油變S12：JB/T3837-2016《電力變壓器損耗水平代號的確定》(3)油變S13：GB20052-2020《電力變壓器能效限定值及能效等級》硅鋼3級能效 (4)油變S14：JB/T3837-2016《電力變壓器損耗水平代號的確定》(5)油變S15：GB20052-2020《電力變壓器能效限定值及能效等級》非晶3級能效 (6)油變S16：JB/T3837-2016電力變壓器損耗水平代號的確定》(7)油變S20：GB20052-2020《電力變壓器能效限定值及能效等級》硅鋼2級能效 (8)油變S21：GB20052-2020《電力變壓器能效限定值及能效等級》非晶2級能效 (9)油變S22：GB20052-2020《電力變壓器能效限定值及能效等級》硅鋼1級能效 (10)油變S25：GB20052-2020《電力變壓器能效限定值及能效等級》非晶1級能效

秦皇島變壓器容量特性測試儀直阻測試1、儀器的操作者應具備一般電氣設備或儀器的使用常識。2、儀表應避免劇烈振動。3、測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線。4、測量無載調壓變壓器，一定要等放電指示報警音停止后，切換檔位。5、測試過程中，禁止移動測試夾和供電線路。圖4.2 變壓器直阻測試接線：I＋、 I- 輸出電流接線柱，I＋為輸出電流正，I-為輸出電流負。V＋、V- V＋為電壓線正端，V-為電壓線負端。該界面左欄是變壓器直阻的高低壓側直阻的數據，高壓側直阻用RAB、RAC、RBC表示，單位是歐姆，低壓側用rab、rac、rbc表示，單位是毫歐姆，直阻的數據可以是測試得到的數據，可以是人工修改的數據。直阻的修改輸入方法可以直接點擊屏幕上要修改數據的相應的位置修改。界面右欄是直阻測試時的電流選擇當選好電流后，按下確認鍵開始充電。液晶顯示“正在充電”過幾秒鐘之后，顯示“正在測試”這時說明充電完畢，進入測試狀態，幾秒后，就會顯示所測阻值。當選擇自動測試時，儀器會根據試品情況自動選擇合適的電流進行測試。強調：測試完畢后一定要等放電報警聲停止后再拆除測試線以及更換測試相別。4.2.３測量參數變壓器外觀數據，標有自動采集的部分如果為，分析儀外部連接本公司自主研發的高精度電子卡尺，數據會自動采集并顯示在液晶屏幕上，如果都為，則需要人工進行輸入，方法同直阻的輸入方法，不再贅述。

秦皇島變壓器容量特性測試儀有源負載正確設置了特性參數后，再進行有源負載的測試功能。按照“測試鉗接在被試變壓器的高壓側，低壓側要良好短接”的原則接好線后，按確定鍵測試；測試完畢后結果顯示在液晶屏上，測試結果包括：三相測試電壓值（Ua、Ub、Uc）、三相測試電流值（Ia、Ib、Ic）、三相實測損耗值（Pa、Pb、Pc）、校正到額定試驗條件下（額定電流、溫度校正到設定溫標）的短路損耗數值、校正到額定條件的阻抗電壓，被測變壓器的高壓電阻和高壓電抗。圖十一 有源負載試驗操作提示圖十二 有源負載測試結果屏4.3.3 結果查詢可以對保存的結果進行瀏覽、打印、刪除、上傳等功能。4.4 特性試驗圖十三 特性試驗4.4.1 單相空載a)為確保儀器的準確度，在低壓側施加額定電壓值，比如低壓側電壓為0.4KV，變壓器的A、B、C各相做單相空載試驗時必須使用單相交流可調電源。b)在參數設置界面中，正確設置測試的變壓器容量，額定高壓、額定低壓，按銘牌所標值輸入。做A相空載時，將黃色測試鉗子夾在變壓器低壓側的a相接線柱，將紅色測試鉗子夾在變壓器低壓側的公共端；測試鉗得粗細線，按接線示意圖聯接（粗線接電流，細線接電壓）。c)接線無誤后，接通單相可調交流電源調壓到231V，按‘開始測試’鍵，進行A相的測試，待數值穩定后按‘A相測試’鍵此時完成a相測試。注意：完成a相測試后必須先斷開所施加的231V交流電源，然后換相測試（每測試完一相必須先斷開電源）。圖十四 單相空載接線提示圖d)做B相空載時，將黃色測試鉗子夾在變壓器低壓側的b相接線柱，將紅色測試鉗子夾在變壓器低壓側的公共端；接線無誤后，接通單相可調交流電源調壓到231V，待數值穩定后按‘B相測試’鍵此時完成B相測試。e)做C相空載時，將黃色測試鉗子夾在變壓器低壓側的c相接線柱，將紅色測試鉗子夾在變壓器低壓側的公共端；接線無誤后，接通單相可調交流電源調壓到231V，待數值穩定后按‘C相測試’鍵此時完成C相測試。f)三相分別測試完畢后顯示實測空載損耗以及校正后的空載損耗（這里的校正是指非額定電壓條件下空載試驗時將測量的功率損耗和空載電流校正到額定電壓條件時的數值）。
