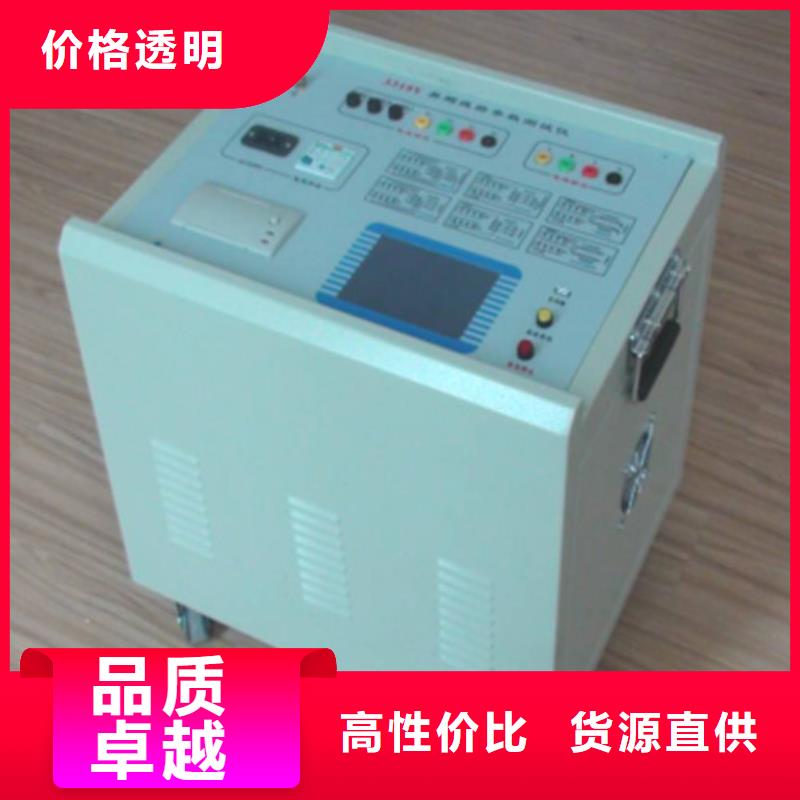

秦皇島異頻線路參數測試儀是現場測試各種高壓輸電線路(架空、電纜、架空電纜混合)工頻參數的高精度測試儀器。儀器為一體化結構，內置變頻電源模塊，可變頻調壓輸出電源。頻率可變?yōu)?5Hz或55Hz，采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。隨著電網的發展和線路走廊用地的緊張，同桿多回架設的情況越來越普遍，輸電線路之間的耦合越來越緊密，在輸電線路工頻參數測試時干擾越來越強，嚴重影響測試的準確性和測試儀器設備的性，針對這一問題，我們開發了新一代輸電線路異頻參數測試系統，集成變頻測試電源、精密測量模塊、DSP高速數字處理芯片及獨有的抗感應電壓電路；有效地強干擾的影響，保證儀器設備的，能極其方便、快速、準確地測量輸電線路的工頻參數。儀器主要具有如下特點：?一體化結構，體積小、重量輕儀器內部高度集成化，把傳統測量方法中將近一卡車的設備器材全部集成在一體化主機箱內；是目前國內同等產品當中體積小、重量輕的；為試驗提供了一種簡單便捷的試驗手段。?接入電源簡單方便儀器所有測量過程僅僅只需接入市電220V電壓即可，解決現有測量方法中現場380V電壓接入不方便的麻煩。?的抗感應電壓能力儀器內部采用獨特的（號：9.X）抗感應電壓電路，保證儀器能夠承受更高的感應電壓，能夠在上萬伏的高感應電壓下正常工作。?變頻技術、精準測量抗干擾能力強，由儀器內部自帶變頻電源模塊提供儀器測量輸出電源，頻率可變?yōu)?5Hz或55Hz，并采用數字濾波技術，有效地避開了現場各種工頻干擾信號，使儀器實現高精度、準確可靠的測量。?

秦皇島異頻線路參數測試儀是現場測試各種高壓輸電線路(架空、電纜、架空電纜混合)工頻參數的高精度測試儀器。儀器為一體化結構，內置變頻電源模塊，可變頻調壓輸出電源。頻率可變?yōu)?5Hz或55Hz，采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。隨著電網的發展和線路走廊用地的緊張，同桿多回架設的情況越來越普遍，輸電線路之間的耦合越來越緊密，在輸電線路工頻參數測試時干擾越來越強，嚴重影響測試的準確性和測試儀器設備的性，針對這一問題，我們開發了新一代輸電線路異頻參數測試系統，集成變頻測試電源、精密測量模塊、DSP高速數字處理芯片及獨有的抗感應電壓電路；有效地強干擾的影響，保證儀器設備的，能極其方便、快速、準確地測量輸電線路的工頻參數。儀器主要具有如下特點：?一體化結構，體積小、重量輕儀器內部高度集成化，把傳統測量方法中將近一卡車的設備器材全部集成在一體化主機箱內；是目前國內同等產品當中體積小、重量輕的；為試驗提供了一種簡單便捷的試驗手段。?接入電源簡單方便儀器所有測量過程僅僅只需接入市電220V電壓即可，解決現有測量方法中現場380V電壓接入不方便的麻煩。?的抗感應電壓能力儀器內部采用獨特的（號：9.X）抗感應電壓電路，保證儀器能夠承受更高的感應電壓，能夠在上萬伏的高感應電壓下正常工作。?變頻技術、精準測量抗干擾能力強，由儀器內部自帶變頻電源模塊提供儀器測量輸出電源，頻率可變?yōu)?5Hz或55Hz，并采用數字濾波技術，有效地避開了現場各種工頻干擾信號，使儀器實現高精度、準確可靠的測量。?

<秦皇島>天正華意電氣設備有限公司 秦皇島輸電線路參數測試儀現貨直供

秦皇島異頻線路參數測試儀主要技術性能1.本測試儀采用筆記本電腦為數據處理終端，具有觸摸式液晶屏幕顯示，畫面清晰、色彩均勻，波形處理功能強大。由于采用先進的波形處理算法，能較真實地反映現場實測波形，使操作者能可靠地分析各種故障波形。2.先進的軟件設計使人機對話更為友好，僅用觸摸筆操作便能完成所有功能設置，全部漢字提示，操作十分簡單，各種文化層次的人都能很快熟練掌握。3.能檢測110KV、35KV以及10KV等級的架空輸電線路的瓷瓶擊穿引起的閃絡性故障、泄漏性高阻故障及短路、斷路故障，并給出故障距離數，其誤差一般不會超過正負一個桿塔的范圍。4.具有完善的波形處理功能，能將所采集的波形任意選擇顯示、左右平移。這樣便更有利于對特殊故障波形特征拐點的判斷。5.本機面板上設有工作狀態指示燈，可以提醒用戶當前系統是處于低壓脈沖法工作狀態還是處于高壓閃絡法狀態，便于用戶對系統進行監控。三、主要技術指標1.測試對象及適應故障類型：主要測試110KV、35KV包括10KV高壓輸電線路所出現的高阻泄漏性故障，高阻閃絡性故障，斷路故障及短路故障2.測試方法：脈沖測距法和沖擊高壓閃絡測距法3.測試距離：大于150Km4.根據輸電線路的長度可選擇三種測試方式：短距離測試；中距離測試及長距離測試5.取樣方法：電流取樣法6.粗測精度：相對誤差小于5‰，誤差10Km時小于50m7.具有現場測試波形儲存功能：儲存波形的數量?jī)H受電腦內存能力的限定。并能隨時調出屏顯以提供資料分析與對比。

<秦皇島>天正華意電氣設備有限公司 秦皇島輸電線路參數測試儀現貨直供
秦皇島輸電線路參數測試儀現貨直供 <秦皇島>天正華意電氣設備有限公司

秦皇島異頻線路參數測試儀輸電線路故障距離測試儀一、用途輸電線路故障距離測試儀是用于架空輸電線路發生性接地(短路)或斷路(開路)時，測量故障點到測量點(變壓器)的距離。該儀器適用于35kV及以上各電壓等級的架空輸電線，當發生性單相接地或斷線故障時，只要在變電站內對故障線路進行測試，就可準確地測出故障距離，確定故障桿塔，便于搶修人員快速查找故障，縮短搶修時間。本儀器必須在線路停電的基礎上才能使用。它具有體積小，攜帶方便，自帶電池交直兩用，具有圖形和數字顯示功能，操作方便。二、原理 根據波的傳輸理論，波在架空線路上傳播遇到開路或短路點時，會發生反射，在線路上產生駐波。波的頻率不同，駐波波峰波谷出現的位置則不同。通過改變波的頻率，可使波的波谷正好出現在信號的注入點。由于架空線路波速是固定的，在已知波速的情況下，就可以計算出線路的長度。設： f: 注入的信號頻率；v: 注入的信號沿線路傳輸?shù)乃俣龋? 注入信號的波長；L: 線路長度；因?yàn)? f×＝v由理論公式推導，可得出:對于末端短路的線路，當注入的信號頻率由低向高變化，在注入點出現個駐波波谷時，線路長度為波長的一半，即: L＝ /2＝0.5V/F。對于末端開路的線路，當注入信號的頻率由低向高變化，在注入點出現個駐波波谷時，線路長度為波長的四分之一，即: L＝/4＝0.25V/F。據這一結論，就可以計算出故障距離。本儀器帶有測頻電路及對駐波波谷進行檢測的模塊，可檢測出發生駐波時的頻率，再根據已有的各電壓等級下的波速，換算出發生故障的點到測量點之間的距離L。由于本儀器帶有數據記憶電路，對測量出的各頻率下的數據進行記錄，可在測試完成后進一步分析。

秦皇島異頻線路參數測試儀首先用脈沖測距法（低壓脈沖法）測量線路全長。本方法適用于對輸電線路的全長、開路故障和短路故障的測試。凡是輸電線路相間或相地的絕緣電阻降至線路的特性阻抗（大約等于400Ω），甚至直流電阻為零的故障均為低阻或短路故障。凡是相對地電阻無窮大或雖與正常的絕緣電阻相同，但電壓卻不能饋至用戶端的故障均為開路故障，或稱斷路故障。測試前，將Q9線與主機輸出Q9座相連，Q9線的紅夾子與輸電線路的一相相連，黑夾子與系統地相連。2.根據被測輸電線路的長度，選擇脈沖長度一般情況下：＜5Km選取“短距離” 5～10Km選取“中距離”＞10Km選取“長距離”3. 按一下“測試”鍵，測試屏右下角將彈出一個采樣菜單，待完成條結束，屏幕將顯示測試的特征波形，并且不斷地重復采樣顯示。在重復采樣的過程中可適當調節“主機”的“輸入振幅”電位器，直到回波拐點清晰為止。由于輸電線路上有較強的感應電壓（可能有數百上千伏），在用低壓脈沖法進行測量時，儀器不能直接用夾子線夾在故障相上。如果直接接入線路，將因?yàn)榫€(xiàn)路上的感應電壓使一起的輸入電路燒毀。的辦法是先用接地線將相線短路，線路故障測試儀的紅夾子經過一個0.1微法/5KV的隔離電容器再接到故障相上，撤掉短路線，就可正式進行測試了。

<秦皇島>天正華意電氣設備有限公司

秦皇島異頻線路參數測試儀儀器內部會自動在內部切換接線。圖5—1、正序阻抗接線5.2、零序阻抗接線圖（如下圖）圖5—2、零序阻抗接線5.3、線路互感接線（如下圖）圖5—3、線路互感接線5.4、正序電容接線（如下圖），零序阻抗也可采用此種接線方法接線，儀器內部會自動在內部切換接線。圖5—4、正序電容接線5.5、零序電容接線（如下圖）圖5—5、零序電容接線5.6、耦合電容接線（如下圖）圖5—6、耦合電容接線儀器測試采用四極法原理，被測線路需要電流引下線3根，電壓引下線3根，電流測試線位于測試電源側，電壓引下線位于線路側，以測量端的測試線和接觸電阻的影響。如果測試引下線只引出3個端子，盡量用截面積足夠大的導線，并保證與線路測量端可靠連接，避免引入較大的接線誤差。儀器測試接線極為簡捷，只需一次接入上述測試線，通過儀器自動控制測量方式和被測線路對端接線方式配合，即可完成所有序參數測量，大大提高測試效率和操作性。儀器內部已經將N、UN、左上角的儀器接地端等三個柱子可靠連接，現場接線時可以只連接左上角的儀器接地端到大地就可以了。連接儀器和被測線路時，保證線路測量端可靠接地（掛接地線），測試完成后恢復，取接地線；儀器可靠接大地，注意各個測試信號接地線要按照接線指示圖完成。在雷雨天氣或者沿線路有雷雨天氣時，不能進行測量，以保證人員和設備。PC機軟件說明本軟件由儀器出廠時存儲于U盤根目錄下。主要功能：1、導入儀器測試數據文件； 2、顯示詳細數據，可供用戶自行選擇；3、選取相應的測試項目，生成標準報告文件；4、生成單個項目詳細數據報告文件；6.1、軟件主界面（無數據） （有數據）軟件主界面分四大塊：1，導入數據顯示區；顯示所有導入的測試項目標題，包括有時間、線路長度和測試項目名稱，用戶能清楚地找到自己所需要的項目，然后添加到右邊區域并顯示，多能同時添加四個測試項目。

<秦皇島>天正華意電氣設備有限公司 秦皇島輸電線路參數測試儀現貨直供
秦皇島輸電線路參數測試儀現貨直供 <秦皇島>天正華意電氣設備有限公司

秦皇島異頻線路參數測試儀 使用說明4.1、主菜單圖4—14.2、線路設置圖4—24.3、項目測試主界面（如圖 4—1）九宮格顯示六個測試項目一目了然，行從左至右分別是正序阻抗、零序阻抗和線路互感；第二行從左至右分別是正序電容、零序電容和耦合電容。用戶在根據接線提示正確接好儀器外部接線的情況下，只需點一下相應的項目就能進入下一級開始測試菜單（如圖4—3），本菜單采取長按并顯示進度條的形式，杜絕了操作人員無意識情況下誤操作的情況發生，保障了操作人員以及儀器本身的。按住開始測試不放，當進度條跑滿整個方格的時候，儀器將自動進入的測試過程。為更好的保證測量精度和測量性，儀器首先將對外界干擾信號進行檢測并分析；當然，儀器內部采用的是高端的專業DSP快速處理器來處理，相對用戶來說整個干擾檢測過程就是一瞬間的事情，用戶根本不用擔心此過程會占據過多的時間而導致測試過程時間過長。干擾檢測完成后儀器立即啟動變頻輸出裝置；首先變頻到55Hz使輸出端快速平緩地輸出至200伏電壓或者4安培電流，整個過程儀器內部均采用實時監控的手段，保證輸出的穩定可靠。升壓或升流成功后，保持200伏電壓或4安培電流然后進行55Hz（如圖4—4）環境下的檢測分析；當55Hz檢測分析完成后，儀器自動變頻到45Hz進行45Hz（如圖4—5）環境下的檢測分析；經過儀器內部中央處理器的高精度處理，得出并顯示各項測試結果及數據（如圖4—6），包括55Hz所有數據和45Hz所有數據，用戶可以自行選擇查看并打印。整個測試過程的所有數據均是采取的實時檢測并顯示的方式，用戶可以很直觀的觀察監視整個測試過程發生的變化。

秦皇島異頻線路參數測試儀 使用說明4.1、主菜單圖4—14.2、線路設置圖4—24.3、項目測試主界面（如圖 4—1）九宮格顯示六個測試項目一目了然，行從左至右分別是正序阻抗、零序阻抗和線路互感；第二行從左至右分別是正序電容、零序電容和耦合電容。用戶在根據接線提示正確接好儀器外部接線的情況下，只需點一下相應的項目就能進入下一級開始測試菜單（如圖4—3），本菜單采取長按并顯示進度條的形式，杜絕了操作人員無意識情況下誤操作的情況發生，保障了操作人員以及儀器本身的。按住開始測試不放，當進度條跑滿整個方格的時候，儀器將自動進入的測試過程。為更好的保證測量精度和測量性，儀器首先將對外界干擾信號進行檢測并分析；當然，儀器內部采用的是高端的專業DSP快速處理器來處理，相對用戶來說整個干擾檢測過程就是一瞬間的事情，用戶根本不用擔心此過程會占據過多的時間而導致測試過程時間過長。干擾檢測完成后儀器立即啟動變頻輸出裝置；首先變頻到55Hz使輸出端快速平緩地輸出至200伏電壓或者4安培電流，整個過程儀器內部均采用實時監控的手段，保證輸出的穩定可靠。升壓或升流成功后，保持200伏電壓或4安培電流然后進行55Hz（如圖4—4）環境下的檢測分析；當55Hz檢測分析完成后，儀器自動變頻到45Hz進行45Hz（如圖4—5）環境下的檢測分析；經過儀器內部中央處理器的高精度處理，得出并顯示各項測試結果及數據（如圖4—6），包括55Hz所有數據和45Hz所有數據，用戶可以自行選擇查看并打印。整個測試過程的所有數據均是采取的實時檢測并顯示的方式，用戶可以很直觀的觀察監視整個測試過程發生的變化。

<秦皇島>天正華意電氣設備有限公司 秦皇島輸電線路參數測試儀現貨直供 <秦皇島>天正華意電氣設備有限公司

秦皇島異頻線路參數測試儀裝置自動進行自檢，在裝置狀態條（“TH-ZJD”條）處顯示裝置信息：（1）正常時顯示TH-ZJD；（2）定值錯誤時顯示為：定值錯誤。在系統狀態條（“系統運行正?！睏l）處顯示系統信息：（1）發生接地時顯示：系統接地；（2）發生諧振時顯示：系統諧振；（3）發生PT斷線時顯示為：PT斷線；5.2.1主菜單由正常界面按“確認”鍵，進入主菜單界面。用“上”，“下”鍵選擇菜單，按“確認”鍵進入相應菜單。按“取消”鍵，退出主菜單界面，回到正常界面。主菜單如圖5.3所示：圖5.35.2.2運行菜單運行功能菜單，是為運行人員準備的操作菜單。它只能修改部分參數，和瀏覽一些必要的參數及運行狀態。按“確認”鍵進入運行菜單，界面如圖5.4，5.5所示：圖5.4 圖5.5使用面板上的方向鍵( “” “”以下簡稱“方向鍵”)選擇菜單，把光標移到相應的菜單項按“確認”鍵進入相應的菜單項：a) “接地故障追憶”：可顯示近20次接地故障信息。失電后記錄不丟失。接地故障信息顯示如圖5.6 、5.7所示：圖5.6 圖5.7母線號：接地線路所在的母線號。母線電壓：接地線路所在的母線電壓。接地線路：接地線路或母線的名稱代碼，以及接地相（在有相電壓板的條件下）。開始時間：接地線路發生接地時的日期和時間。結束時間：接地線路結束接地時的的日期和時間。信息序號：左下角記錄的信息總數量，和當前的記錄號，值為20，記錄近所發生的接地開始，終止信息。進入菜單時，彈出的為近的記錄信息。打印接地記錄：對當前記錄進行打印。鍵盤操作：使用“→”“←”方向鍵可選定查看一條接地記錄，使用“↑”“↓”方向鍵可翻頁查看本條記錄的全部信息（如圖5.6、圖5.7）。當光標處于“打印接地記錄”時，按“確認”鍵進行打印。如果故障追憶表內無接地內容，則顯示“無記錄”，按任意鍵返回。b) “諧振故障追憶”：可顯示近20次諧振故障信息。失電后記錄不消失。

秦皇島異頻線路參數測試儀功能：包含UA（黃色）、UB（綠色）、UC（紅色）和UN（黑色）共4個端子，提供儀器測試輸入電壓；注 意：測試過程中嚴禁用手觸碰端子金屬部分，以防電擊；3.7、測量輸入保險管安裝位置：如圖3—1—。功 能：測試過程中保護儀器本身，防止不正常情況下通過輸入端損壞儀器；注 意：測量過程中如出現顯示器上那一相電壓顯示的數據不正確（如數據亂跳動或者始終不變等），則可能此相的保險管已經燒毀；更換保險管時可用十字螺絲刀輕輕擰開外面的黑色護套，然后裝入新的保險管重新擰上外殼即可；3.8、輸入電源開關安裝位置：如圖3—1—。功 能：打開此關，儀器上電進入工作狀態。關閉此開關，也同時關閉儀器內部所有電源系統，緊急情況應立即關閉此開關并拔掉輸入電源線；注 意：此開關是自帶漏電保護的空氣開關，當出現后端漏電的情況下此開關將自動斷開，可再次檢查接線后再合上開關；3.9、電源輸入插座（AC220）安裝位置：如圖3—1—。功 能：使用標準大功率專用插座與市電或發電機相連接；注 意：電源線插頭是大號空調插座，一般三角插座可能插不進，可使用儀器附帶的接線排插延長接線；3.10、打印機安裝位置：如圖3—1—。功 能：顯示可打印數據時，將光標移動至“打印”項按確認鍵打印。注 意：打印機為全自動熱敏打印機，打印紙寬55mm。更換打印紙時請使用熱敏打印機專用打印紙，首先按下打印機下部凸起的按鈕，打印機蓋板將自動彈起，然后按順序?qū)⒋蛴〖埛湃氪蛴〖垈}(cāng)內并留少許部分在外面，合上打印機蓋板。四 使用說明4.1、主菜單圖4—14.2、線路設置圖4—24.3、項目測試主界面（如圖 4—1）九宮格顯示六個測試項目一目了然，行從左至右分別是正序阻抗、零序阻抗和線路互感；第二行從左至右分別是正序電容、零序電容和耦合電容。用戶在根據接線提示正確接好儀器外部接線的情況下，只需點一下相應的項目就能進入下一級開始測試菜單（如圖4—3），本菜單采取長按并顯示進度條的形式，杜絕了操作人員無意識情況下誤操作的情況發生，保障了操作人員以及儀器本身的。

<秦皇島>天正華意電氣設備有限公司 秦皇島輸電線路參數測試儀現貨直供

秦皇島異頻線路參數測試儀近幾年來，隨著電網改造工程的實施，10kV配電線路由原來的“兩線一地”供電方式改造為中性點不接地的“三相三線”供電方式。10kV配電線路供電方式的改變，增強了配電線路的絕緣水平，降低了配電線路的跳閘率，提高了供電可靠性，減少了線路損耗。但采取新的供電方式在實際運行中，經常的發生單相接地故障，特別是在大風、暴雨、冰雹、雪等惡劣天氣情況下，接地故障頻繁發生，嚴重影響了變電設備和配電網的、經濟運行。故障發生后，由于線長范圍廣，采用以往憑經驗，分段逐段推拉，逐級桿塔檢查等傳統方法進行排查，費時費力，停電范圍大，時間長，很難快速準確查到故障點。本公司單相接地故障定位儀用于10kV故障線路停電后快速準確定位接地點，可以實現配網設備在出現故障的情況下的快速查找。減小線路檢修人員的勞動強度，省時省力，提高工作效率、供電可靠性和電力企業經濟效益。二、組成、工作原理及操作步驟農村的配網線路中更為接地十分常見，發生接地故障時，常用搖表和人工逐級登桿目測法來尋找接地故障點。我們知道，用搖表查線是要將線路反復多次切割后一段一段地?fù)u，非常麻煩，且又非常很耗時，更何況搖表只能搖到2-3kV，對高阻接地或隱形接地故障是無能為力的；而人工逐級登桿目測法又要耗費大量的時間和大量的人力物力。這種落后的尋線方法與當今電網高度自動化水平極不相適應。無數電力工作者為解決這一問題做出了長時間的巨大努力，但至今仍然沒有滿意的結果。因而成為困擾電力部門幾十年無法解決的一個重大技術難題。本公司利用了公司經合了國內直流接地故障定位技術、小電流接地故障定位等原理，發明了“S注入法”原理，并成功研發的“高壓恒流開路，交流信號自動跟蹤定位”技術，基于傅氏算法，開發《配電網線路單相接地故障定位儀》，在10kV（35kV）配網單相接地故障定位的作業方法上取得了重大突破。

<秦皇島>天正華意電氣設備有限公司 秦皇島輸電線路參數測試儀現貨直供
<秦皇島>天正華意電氣設備有限公司

秦皇島異頻線路參數測試儀諧振故障信息顯示如圖5.8所示：圖5.8 母線號：諧振線路所在的母線號。母線電壓：諧振線路所在的母線電壓。諧振頻率：諧振線路的諧振頻率。時間：線路發生諧振時的日期和時間。信息序號：右下角記錄的信息總數量，和當前的記錄號，值為20，記錄近所發生的諧振信息。進入菜單時，彈出的為近的記錄信息。打?。簩?duì)當前記錄進行打印。鍵盤操作：使用“→”“←”方向鍵可選定查看一條接地記錄，使用“↑”“↓”方向鍵可在本條記錄內將光標移至“打印”字符處。當光標處于“打印”時，按“確認”鍵進行打印。如果故障追憶表內無諧振內容，則顯示“無記錄”，按任意鍵返回。c) “故障追憶”： 選擇將追憶表中內容(包括接地、諧振故障信息)；將光標移至對應選項，按“確認”鍵，記憶內容后顯示“成功！”字樣。顯示如圖5.9所示：圖5.9d) “查看裝置參數”： 在運行狀態下，只能瀏覽裝置部分內容的參數，不能修改，如要設置裝置參數，請參照5.2.3 裝置參數設置說明；e） “修改時間”： 系統投入運行時，必須對時間進行正確設定；菜單顯示如圖5.10所示：圖5.10用“←”或“→”鍵移動光標到要修改的位置，按住“↑”鍵增加數值，或按住“↓”鍵減少數值。每按一次，增加或減少一個數值。全部修改完畢后按“確認”鍵保存。按“取消”鍵返回到運行菜單。f） “裝置自檢”： 對裝置內部進行自檢，全部完成并無誤，顯示 “自檢OK!!”。按“取消”鍵返回到運行菜單。菜單顯示如圖5.11所示：圖5.11g） “定值打印”： 當光標鎖定在“定值打印”項，并按“確認”鍵，打印機會將本裝置的各種設定參數打印出來，便于使用者進行保存查閱，打印數據發送完畢后自動返回到運行菜單。5.2.3裝置參數設置菜單設置菜單用于對裝置運行所需的各種參數進行設置，修改，按“確認”即可保存，操作簡便，掉電不丟失。菜單如圖5.12-15所示：圖5.12 圖5.13圖5.14 圖5.15裝置參數設置各項菜單簡要說明如下：a)“裝置型號”：設置裝置型號可確定出線數和跳閘路數，詳細型號定義見表2.1。b)“啟動參數”：可根據現場要求設置各段母線的零序電壓?jiǎn)?dòng)值與電流啟動值。啟動電壓數值范圍為10V~100V。啟動電流數值范圍為0.1A~100A(一次側電流)。

秦皇島輸電線路參數測試儀現貨直供

秦皇島異頻線路參數測試儀我國10～35KV電網中一般采用中性點不接地或經消弧線圈接地方式，簡稱小電流接地系統。當小電流接地系統中發生單相接地時，由于故障點電流較小，且由于系統三相電壓仍然對稱不影響對負荷的正常供電，一般允許繼續帶故障運行1-2小時。但長期運行，由于非故障的兩相對地電壓升高 倍，可能引起絕緣的薄弱環節被擊穿，發展成為相間短路，使事故擴大，影響用戶的正常用電。同時，弧光接地還會引起全系統過電壓，進而損壞設備，破壞系統運行。因此，當發生單相接地故障時，必須及時找到故障線路予以切除以防止單相接地故障進一步擴大。微機型小電流接地選線裝置是我公司科技人員在總結了十幾年來國內各種小電流接地選線裝置成功、失敗的經驗和教訓之后，研制出的新一代小電流接地選線裝置。該裝置在軟硬件的設計上進行了重大改進，使裝置工作穩定，無需調試，整定方便，選線更加準確2裝置特點及技術參數2.1裝置的主要特點a) 適用于有/無消弧線圈系統或電阻接地系統；b) 適用于架空線/電纜線系統；c) 適用范圍廣，長短線不限，并聯運行的出線數不限；d) 選線方案先進，選線準確，帶方向，可區分線路和母線接地；e) 用DSP芯片作為核心運算控制單元，抗干擾能力強，可靠性高，運算速度快；f) 采用單CPU結構，整體結構緊湊。提高了運行的速度、可靠性；g) 漢字液晶顯示，人機界面友好，操作簡單、直觀；h) 定值、參數可以通過人機界面設置，方便、直觀；不需要調整任何電位器或開關；i) 運行、設置、調試多界面，可方便用戶的管理；j) 線路編號設定可輸入A~Z、0~9中的任意字符，便于記憶線路的名稱；k) 裝置具有聲光報警功能，具有接地、故障、失電等硬接點報警輸出，適應不同現場需要；l) 通訊接口可設置RS-232或RS-485，波特率、通訊規約可軟件設定；m) 跳閘功能，可設置延時跳閘（跳閘延時可軟件設定） ；n) 接地故障記憶，可存儲20次接地信息，能顯示和打印記錄；o) 諧振判斷功能，提供報警信號，各段母線都提供消諧出口。

<秦皇島>天正華意電氣設備有限公司 秦皇島輸電線路參數測試儀現貨直供

秦皇島異頻線路參數測試儀本次測試完畢后，要將“測試電源”彈起來（關閉儀器內部數據處理器的電源），否則會將內部電池放光，下次無法啟動儀器。4．由于儀器在沖擊閃絡狀態工作時，地線到高壓設備間的連接地線上將產生數千伏的瞬時高壓，一定要將儀器地線單獨用地線接到系統地上，而不能接在別處。否則在進行沖擊高壓時有可能造成儀器死機，甚至損壞儀器。5．由于10KV配電線路的分支較多，波形較亂，且信號衰減較大，故障波形判讀較為困難，。所以在測試10KV線路時，盡可能斷開分支節點，單獨測試故障分支的故障距離就可以了。6．一般情況下機內電腦和數據采集器不會有問題。如果有問題，多數情況是連接電纜接觸不良?？捎锰鎿Q法從儀器的提示信息予以排除。7．儀器屬高度精密的電子設備。非專業人員千萬不要輕率拆卸。儀器有問題，請及時與經銷商或本公司聯系。如因人為因素造成儀器損壞，將使你失去儀器保修的權利。附件：測試分析報告及主要實驗、測試的記錄報告為了搞清楚35KV輸電線路上電波的傳播特性和利用行波法測試線路的各種類型故障的波形特征，論證設計方案所提出的幾種測試方法的可行性以及摸清楚實際線路上各種環境因素對測試精度的影響程度。福建電力試驗研究院根據技術合作合同的要求，在2006年9月29日和2007年11月9～10日，利用共同研制的試驗樣機分別在兩條輸電線路上兩次組織了模擬現場故障測試試驗。取得了大量試驗數據和測試波形。兩次試驗結果證明：利用特別研制的輸電線路故障定位儀的低壓脈沖法和沖擊高壓閃絡法，完全可以實現3對5KV輸電線路上所出現的斷路故障、低阻接地故障、高阻泄漏性故障和高阻閃絡性故障的定位檢測。而且測試精度也能達到合同要求。
