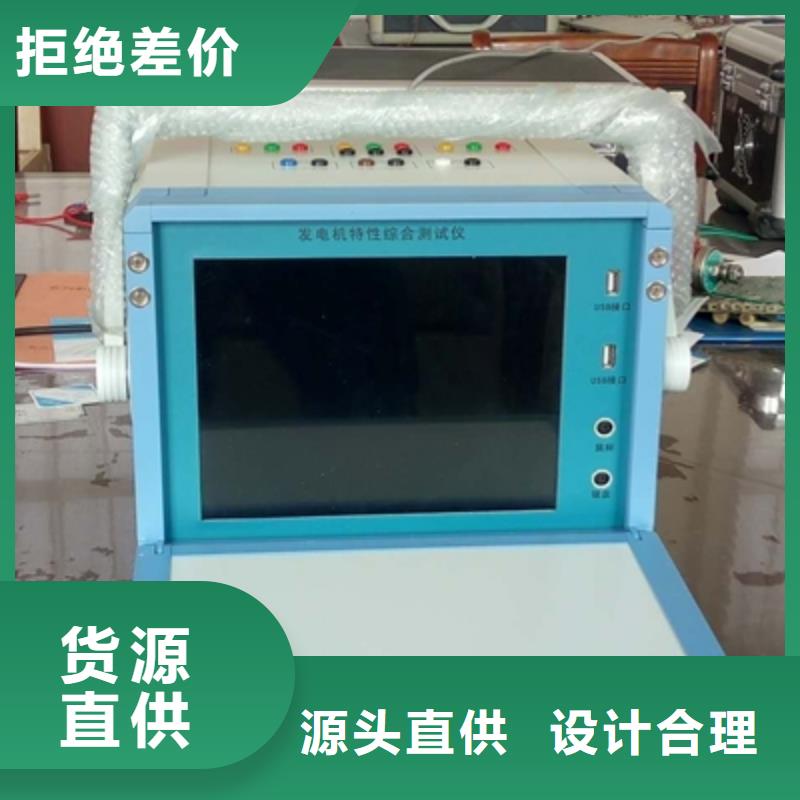

山東青島發電機特性綜合測試儀典型的試驗程序界面如圖5所示，儀器的絕大部分試驗程序都遵循同樣的流程和規律，儀器試驗的基本時序流程如下：1）試驗環境設置，包括采樣頻率，試驗總時間，試驗參數設置，波形展示方式，通道類型設置和通道率定參數設置等2）進入等待試驗界面，用戶設置試驗的示波器參數（包括通道名稱，單位，數據范圍，是否顯示等），進行通道率定（設置儀器采集信號和實際物理量的對應關系）圖5 軟件工作界面注意：只有在以下兩種狀態對示波器的參數進行設置，設置結果才會被保存在試驗模板：一 儀器處于“等待試驗”狀態，對示波參數的進行設置，并且重新啟動軟件設置參數才會被保存到試驗模板，下次啟動軟件時儀器將會以新的模板作為默認參數。二 在其他狀態設置參數，并且選擇了應用至模板，重新啟動軟件設置參數才會被保存到試驗模板，下次啟動軟件時儀器將會以新的模板作為默認參數。3）試驗數據采集。在“等待試驗”狀態或“查看數據”狀態，點擊儀器軟件右下角的開始試驗按鈕，儀器開始數據采集。當儀器處于試驗數據采集狀態時，儀器實時展示各通道實際采集的數據和圖形4）試驗結果查看，當試驗達到停止條件或用戶選擇了停止試驗時，儀器終止數據采集，提示用戶保存試驗，并依據相關標準自動計算試驗結果參數，并在試驗結果展示界面顯示計算所得各項數據和圖形。5）試驗報告生成，當試驗正常完成后，用戶選擇生成試驗報告，儀器自動生成WORD或EXCEL形式的試驗報告，試驗報告和試驗數據都可以通過U盤導出。儀器所有的試驗模板都遵循這樣的基本操作時序。注意：1＞生成試驗報告時，報告中的實時數據圖形為當前示波器時間窗口所展示圖形，用戶可以通過調整當前窗口波形，從而獲得比較理想的報告波形，示波器窗口一次展示的數據不超過120000個數據時間點2＞生成EXCEL波形時，報告中的數據也是當前時間窗口所展示圖形，用戶可以通過調整當前窗口波形，從而改變導出數據的時間窗口，一次導出的EXCEL數據時間點

山東青島發電機特性綜合測試儀系數表校正如果發現某個通道的數據與校正表的數據有差別，可點擊軟件運行后的《選項》菜單中的“系數表”，通過更改通道系數來校正通道。比如：發現If通道或Ilf通道的值偏小，假如測量值為800A，校正值為1000A，用校正值/測量值1000/800＝1.25，與該通道系數相乘，得到的值添入該通道系數欄中。原通道系數為1，乘得到的比值1.25，1×1.25＝1.25，用1.25替換原通道系數1。同樣，如果發現Vab或Ia的測量值與校正值有偏差，可用（校正值/測量值）得到的值與該通道系數相乘，得到的值替換原系數。比如Vab的測量值為1000V，校正值為800 V，用校正值/測量值800/1000＝0.8，與該通道系數（150）相乘（0.8×150＝120），用得到的值120替換原通道系數150。在通道系數校正之后，點擊右上角的確定按鈕。九、注意事項1、在進行發電機空載和短路試驗時，在每個測試點上需停留10多秒鐘，以保證測試的準確性，尤其是在曲線的下降階段。圖A 在測試點上未停留足夠時間造成的畸點。圖 B 正常測量圖形2、直流通道在不使用時，用短路線短接。3、接線完畢后，一定要檢查是否接好，尤其是電流二次量。
