黔南絕緣油介電強度測試儀測量完畢后屏幕將顯示測試完畢給予提醒,按 確認 鍵返回到開機頁面(圖1)。按 打印 或 顯示 鍵,進入油樣單次測量擊穿電壓值、算數平均值及測量日期和時間的顯示子頁面(圖7~9)。圖7 圖9注意:在顯示子頁面,按選擇鍵可以順序顯示六個界面。其中前三個界面沒有測量時間的數據顯示,為臨時數據組,關機后將丟失。而后三個界面有測量時間數據顯示,為存儲數據組,關機后不會丟失。如果樣品油杯測定超過三個,則系統將按時間分組,記錄顯示近的三組數據。在顯示子頁面,按打印鍵打印所選頁面的存儲數據,按確認鍵返回主頁面 。七、注意事項1. 使用本儀器前,一定要詳細閱讀本操作手冊;2. 儀器操作者應通曉電氣設備或分析儀器的一般使用常識;3. 本儀器在戶內外均可使用,但應避開雨淋、腐蝕性氣體、高濃度塵埃、高溫或陽光直射等場所;4. 油杯應該保持潔凈。在停用期間,應加入足夠量干燥合格的絕緣油浸泡,保持油杯不受潮及電極氧化;5. 電極連續使用一個月后,應例行檢查和維護。檢驗并調整電極間隙,使其恢復標準值;放大鏡觀察電極表面是否出現暗斑,若有此現象,應用綢布擦拭電極表面,使其恢復原狀;6. 儀器的維修和調試須由專業人員完成;7. 接通電源前,應仔細檢查連接線是否牢固,儀器外殼必須可靠接地! 8. 接通電源后,操作人員嚴禁觸及油杯箱蓋外殼,以免發生電擊危險!9. 儀器在使用過程中,如發現異常應立即切斷電源!八、簡易故障排除1. 開機無反應 檢查電源線是否插接良好,檢查保險管是否完好無損;2. 不升壓 檢查油杯箱蓋是否蓋好;3. 升壓正常但不擊穿 檢查設置是否限制了停升電壓;4. 擊穿后無顯示 檢查油杯內是否有污物;5. 打印不出紙 檢查打印機是否有紙;6. 更換打印紙 打印機在出廠時已安裝了打印紙。若打印紙使用完畢,需要自行安裝新的打印紙。

體積電阻率測定儀黔南
<黔南>天正華意電氣設備有限公司

黔南絕緣油介電強度測試儀如果沒有可靠接地,儀器會顯示 請接地!并發出報警聲。這時應該關掉電源,接好地線后再重新進行操作;注:圖4頁面選擇 鍵是為多杯位選擇預留的!5. 在圖2頁面下,按 選擇 鍵移動光標√ 至時間設置處,按 確認 鍵即可進入時間設置子頁面(圖5)。 圖5. 時間設置子頁面按 選擇 鍵移動光標—至年、月、日、時、分處,按 + 或 - 鍵選擇具體數值后,按確認鍵確認,并返回開機頁面;6. 在圖2頁面下,按 選擇 鍵移動光標√ 至自定義設置 處,按 確認 鍵即可進入 自定義設置 子頁面(圖6);圖6. 自定義設置子頁面在圖6頁面下,按 選擇 鍵移動光標到相應的選項,再按 + 或 - 鍵可進行相關參數的設置。其中:靜置時間默認值為15 min,可選范圍1~15 min(檔位增量 1 min);間隔時間默認值為5 min,可選范圍1~10 min(檔位增量1 min);攪拌時間默認值為10 s,可選范圍5~90 s(檔位增量5 s);停升電壓默認值為80 kV,可選范圍10~80 kV(檔位增量10kV)。當儀器升壓到 停升電壓 以后將停止升壓,并進入到保持狀態。若持續50 s無擊穿,儀器將默認當前停升電壓為絕緣油擊穿電壓;打壓次數默認值為6次,可選范圍1~6次(檔位增量1次);設置好后按 確認 鍵返回開始頁面,按 開始 鍵進行測試。7. 每次擊穿電壓值和輪回次數自動存儲,測量完畢后顯示測試完畢,然后按 確認 鍵返回到開機頁面(圖1),按 打印 或 顯示 鍵進入油杯每次擊穿電壓值和平均值的存儲記錄(圖7)。圖7. 顯示子頁面按 打印 鍵打印測試結果,按 確認 鍵返回開機頁面(圖1)。七、注意事項1. 使用本儀器前,一定要詳細閱讀本操作手冊;


<黔南>天正華意電氣設備有限公司
體積電阻率測定儀黔南

黔南絕緣油介電強度測試儀 接通電源后,操作人員嚴禁觸及油杯箱蓋外殼,以免發生電擊危險!9. 儀器在使用過程中,如發現異常應立即切斷電源!八、簡易故障排除1. 開機無反應檢查電源線是否插接良好,檢查保險管是否完好無損;2. 不升壓檢查油杯箱蓋是否蓋好;3. 升壓正常但不擊穿 檢查設置是否限制了停升電壓;4. 擊穿后無顯示 檢查油杯內是否有污物;5. 打印不出紙檢查打印機是否有紙;6. 更換打印紙打印機在出廠時已安裝了打印紙。若打印紙使用完畢,需要自行安裝新的打印紙。其操作過程如下:(1)按下打印機前蓋板上的圓形按鈕;(2)將打印紙裝入打印機,并拉出一段(超出撕紙牙齒),注意將紙放整齊,同時注意紙的方向(紙拉出后紙卷外側面對著打印頭);(3)合上紙艙蓋,打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭。九、油杯的清洗:1. 油杯清洗方法(1) 用潔凈的綢布反復擦拭電極表面和電極桿;(2)用標準規調整好電極間隙;(3)用無水乙醇清洗3~4次,然后用吹風機吹干。再用測試油樣清洗2~3次即可;2. 攪拌槳清洗方法(1) 用干凈的綢布反復擦拭攪拌槳,直至表面無細小顆粒,忌用手直接接觸攪拌槳;(2) 用鑷子夾住攪拌槳,浸入無水乙醇洗滌2~3次,然后用吹風機吹干;(3) 用鑷子夾住攪拌槳,浸入待測油樣洗滌2~3次備用。十、儀器成套性1. 設備 1臺2. 油杯 6套3. 電源線1條4. 標準規1支5. 保險管2只(3A)6. 攪拌槳7只7. 鑷子 1把8. 打印紙1軸9. 操作手冊 1本10. 保修卡 1張11. 合格證 1張十一、售后服務:儀器自購買之日起一年內,屬產品質量問題免費保修,終身提供維修和技術服務。如果發現儀器狀況不正常或有故障出現,請您速與我公司聯系,以便為您安排便捷有效的處理方案。


<黔南>天正華意電氣設備有限公司 體積電阻率測定儀黔南

黔南絕緣油介電強度測試儀注意把紙放整齊,同時注意紙的方向(紙拉出后紙卷外側面對著打印頭);(3)合上紙艙蓋,打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭。九、油杯的清洗:1. 油杯清洗方法(1) 用潔凈的綢布反復擦拭電極表面和電極桿;(2)用標準規調整好電極間隙;(3) 用石油醚或乙醇清洗3~4次,然后用吹風機吹干在放入 測試的油樣清洗2~3次即可;2. 攪拌槳清洗方法(1) 用干凈的綢布反復擦拭攪拌槳,直至表面無細小顆粒,忌用手接觸攪拌槳表面;(2) 用鑷子夾住攪拌槳,浸入無水乙醇反復洗刷,然后用吹風機吹干;(3) 用鑷子夾住攪拌槳,浸入待測油樣反復洗刷即可。十、儀器成套性1. 設備1臺2. 油杯1套3. 電源線 1條4. 標準規 1個5. 保險管 2個(3A)6. 攪拌槳 2只7. 鑷子1支8. 地線1條9. 打印紙 1卷十一、售后服務:儀器自購買之日起一年內,屬產品質量問題免費保修,終身提供維修和技術服務。如果發現儀器狀況不正常或有故障出現,請您速與我公司聯系,以便為您安排便捷有效的處理方案。單位名稱:青島天正華意電氣設備有限公司


<黔南>天正華意電氣設備有限公司 體積電阻率測定儀黔南

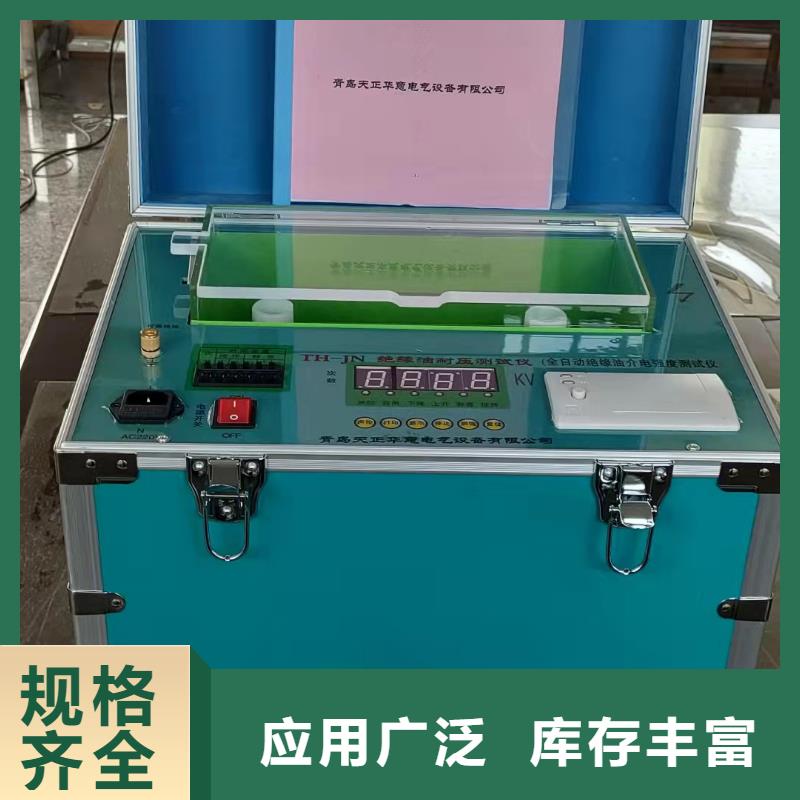

黔南絕緣油介電強度測試儀 油杯箱蓋 打開后放入或取出油杯,關閉后方可進行測試;7. 溫濕傳感器測量攝氏溫度和相對濕度,并轉換為數字信號加以顯示;8. 地線柱 可靠的地線連接柱;9. 電源插座于開關 良好插接AC220V 50Hz電源線;10.按壓開關 按壓此處打開或閉合箱蓋11. 高壓標志 提示高壓危險的三角標志。六、操作步驟圖解1. 插接電源線,打開電源開關,液晶屏顯示開機頁面(圖1)圖1. 開機頁面2. 在圖1頁面下,按 設置 鍵進入下一級頁面(圖2);圖2. 選擇子頁面3. 在圖2頁面下,按 選擇 鍵移動光標√ 至 GB1986處,按 確認 鍵即可進入國標1986設置子頁面(圖3)。圖3. GB1986子頁面在圖3頁面下,按 + 或 - 鍵設置 停升電壓 ,其默認值是80 kV,可選范圍10 kV~80 kV(檔位增量10 kV)。選擇好后按 確認 鍵返回開機頁面,按 開始 鍵進行測試。如果沒有可靠接地,儀器會顯示 請接地!并發出報警聲。這時應該關掉電源,接好地線后再重新進行操作;注:圖3頁面選擇 鍵是為多杯位選擇預留的!4. 在圖2頁面下,按 選擇 鍵移動光標√ 至GB2002處,按 確認 鍵即可進入國標2002設置子頁面(圖4)。圖4. GB2002子頁面在圖4頁面下,按 + 或 - 鍵設置 停升電壓 ,其默認值是80 kV,可選范圍10 kV~80 kV(檔位增量10 kV)。選擇好后按 確認 鍵返回開機頁面,按 開始 鍵進行測試。

<黔南>天正華意電氣設備有限公司

黔南絕緣油介電強度測試儀本儀器為精密測試儀器,使用前請務必詳閱使用說明書,謹慎操作!一、概述TH-1150液體介質體積電阻率測定儀以DL421-91《絕緣油體積電阻率測定法》的電力行業標準為依據,根據有源電橋的原理研制成功的一種新型電阻率測定專用儀器,具有結構簡單、線性度好、靈敏度高、測試結果穩定、操作等優點,其性能遠高于通常的電壓電流法。本儀器采用MCS-51系列單片機作為系統控制核心,彩色液晶顯示,中文人機對話,向導式操作,測定過程全部自動化(自動換杯,自動變擋),并且滾動儲存200個試驗數據;并結合現代新的工藝方法研制而成。整個儀器設計先進、結構合理、操作簡單、可靠,是當代國內外同類產品技術水平、性能指標為完善的電阻率測試儀,特別實用于電力部門油質監督的應用,測試結果符合標準DL421-91《絕緣油體積電阻率測定法》的規定。二、技術指標㈠、使用條件1、環境溫度:0~40℃2、相對濕度:≤85%3、供電電壓:AC 220V±10 % 50Hz±1㈡、測量指標1、測試電壓:DC 500V2、測試范圍:0.5×108~101.0×1016Ω·cm3、重 復 性:>1012Ω·cm,≯25%<1012Ω·cm,≯15%4、加熱功率:300W 制冷功率:100W5、控溫范圍:熱浴:室溫~120℃; 冷浴:20℃6、控溫精度:±0.3℃7、測量誤差:≤±10%㈢、其它指標浴套配置:熱浴:(合金鋁,可測試三個杯)1個冷浴:(合金鋁,可測試一個杯)1個重 量:12Kg外形尺寸:380×310×290mm測 樣 數:3個(測試電極杯)

<黔南>天正華意電氣設備有限公司 體積電阻率測定儀黔南

黔南絕緣油介電強度測試儀儀器及材料要求絕緣油顆粒數檢測儀由自動顆粒計數儀、超聲波清洗器、真空泵、過濾裝置等組成。a) 絕緣油顆粒數檢測儀:根據遮光原理工作,在測試過程中能自動攪拌樣品,不會產生顆粒沉降現象與自動顆粒計數儀配套使用的傳感器,至少能測定粒徑 5μm 的顆粒數量。b) 超聲波清洗器:工作頻率為 20kHz~50kHz。c) 真空泵:真空度不小于 86kPa,抽氣速率 30L/min。d) 過濾裝置 I:法蘭式過濾裝置,供過濾清潔液。e) 微孔濾膜:直徑為 50mm、孔徑分別為 0.8μm、0.45μm 和0.3μm。f) 取樣瓶:250mL 玻璃瓶,具塞和塑料薄膜襯墊。g) 量筒:100mL。h) 石油醚:分析純,沸程 60℃~90℃。i) 甲苯(或二甲苯):分析純。j) 異丙醇:分析純。k) 水:蒸餾水或去離子水。2 檢測準備2.1 檢查環境、人員、儀器滿足檢測要求2.2 清潔液的制備依次用孔徑為 0.8μm、0.45μm 和 0.3μm 的濾膜過濾異丙醇、石油醚和去離子水或蒸餾水等溶劑制得清潔液。用于清洗儀器和玻璃器皿用的清潔液,每 100mL 中粒徑大于 5μm 的顆粒不應多于 100 粒。用于稀釋樣品及檢驗取樣瓶用的清潔液,每 100mL 中粒徑大于 5μm 的顆粒不應多于 50 粒。2.3 取樣瓶的準備a) 將取樣瓶、瓶蓋、塑料薄膜襯墊先用洗滌劑進行清洗,再用自來水沖洗,用蒸餾水洗凈,烘干。再用清潔液沖洗至顆粒度指標達到本標準 2.3b 的要求。b) 取樣瓶的檢驗。向清洗后的取樣瓶中注入占總容積 45%~55%的清潔液,墊上薄膜,蓋上瓶蓋后充分搖動,用自動顆粒計數儀測定每 100mL 液體中粒徑大于 5μm 的顆粒數,不應超過 100粒。超過時應按本標準 2.3a 重新沖洗取樣瓶,直至顆粒數不超過 100 粒為止,或取樣瓶的顆粒污染度比被取油樣至少低兩級。


<黔南>天正華意電氣設備有限公司 體積電阻率測定儀黔南

黔南絕緣油介電強度測試儀交流試驗電源采用AC-DC-AC 轉換方式,有效避免市電電壓及頻率波動對介損測試準確性影響,即便是發電機發電,該儀器也能正確運行。(5)完善的保護功能。當有過壓、過流、高壓短路時,儀器能迅速切斷高壓,并發出警告信息。當溫度傳感器失效或沒有連接時,發出警告信息。在中頻感應加熱爐內設有限溫繼電器,當溫度超過120度時,繼電器釋放,加熱停止。(6)試驗參數設置方便。溫度設置范圍0~120℃,交流電壓設置范圍200~2200V,直流電壓設置范圍0~500V。(7)采用大屏幕TFT純彩液晶觸控顯示器,顯示清晰。只需簡單設置,儀器即可自動進行測試。并自動存儲和打印測試結果。(8)自帶實時時鐘,測試日期、時間可隨測試結果保存、顯示、打印。(9)空電極杯校準功能。測量空電極杯的電容量和介質損耗因數,以判斷空電極杯的清洗和裝配狀況。校準數據自動保存,以利于相對電容率和直流電阻率的計算。(10)儀器以RAM9平臺為核心,測試精度高、速度快。
