產品參數 | |
---|---|
產品價格 | 666/臺 |
發貨期限 | 1 |
供貨總量 | 1000 |
運費說明 | 含運費 |
小起訂 | 1 |
質量等級 | 0.05 |
是否廠家 | 是 |
產品材質 | 鋁合金 |
產品品牌 | 青島天正華意電氣 |
產品規格 | 158 |
發貨城市 | 青島 |
產品產地 | 青島 |
加工定制 | 是 |
產品型號 | TH |
可售賣地 | 全國 |
產品重量 | 5 |
質保時間 | 三年 |
外形尺寸 | 158 |
適用領域 | 電力電氣 |
質量認證 | 9000 |
產品功率 | 10 |
工作溫度 | 45 |
電纜識別設備黔南 <黔南>天正華意電氣設備有限公司
黔南異頻線路參數測試儀電源部分電源部分輸出電源為:+5V 12V。 4.1.1.2人機接口a) 直流電源指示、運行及接地指示;b) 液晶顯示功能:漢字顯示;c) 打印功能:可自動打印接地選線故障信息。d) 存儲功能:存儲裝置定值參數,存儲檢測出的接地、諧振故障信息;e)鍵盤功能:觸摸鍵盤。4.1.1.3信息處理部分a) 檢測接地及選線功能;b) 檢測諧振及消諧功能;c) 檢測斷線功能;d) 通迅功能:RS-232或RS-485通訊接口。4.2選型指南4.2.1裝置尺寸MGL系列裝置,結構都為標準的19" 4U機箱。詳細尺寸及安裝開孔見“ 機箱結構”一章。5裝置使用說明5.1裝置前面板說明裝置面板示意圖如圖5.1所示。圖5.1 前面板示意圖 前面板示意圖說明:①液晶顯示屏:顯示系統的運行狀態及故障信息。②信號指示燈:1)運行信號燈(綠光):裝置處于運行狀態時,此燈閃爍。2)接地信號燈(紅光):檢測到系統發生接地故障時,此燈亮,接地消失后 燈滅。3)故障信號燈(紅光):檢測到系統諧振、斷線故障以及裝置本身故障等情況之一時,此燈亮,故障解除后燈滅。4)跳閘信號燈(紅光):裝置發出跳閘信號時,此燈亮,按“復歸”鍵燈滅。③ 緊湊型鍵盤:共有六個鍵,“↑、↓、←、→”鍵完成光標的移動及數值的修改 “取消”鍵用于取消某項操作或退出某個菜單;“確認”鍵用于確認某項操作。5.1.1通電前檢查通電前,檢查電源電壓是否正常,接線是否正確,裝置各插接件是否插接牢固。5.1.2通電檢查將裝置通電,觀察板上的運行指示燈和液晶顯示屏。正常情況為:運行燈閃爍,液晶顯示系統運行正常界面。5.2操作說明裝置的操作可分為運行和設置兩部分。裝置在正常狀態下工作時,液晶顯示屏下行顯示當前系統的日期和時間。如要對裝置進行操作,按“確認”鍵進入主菜單。正常運行界面

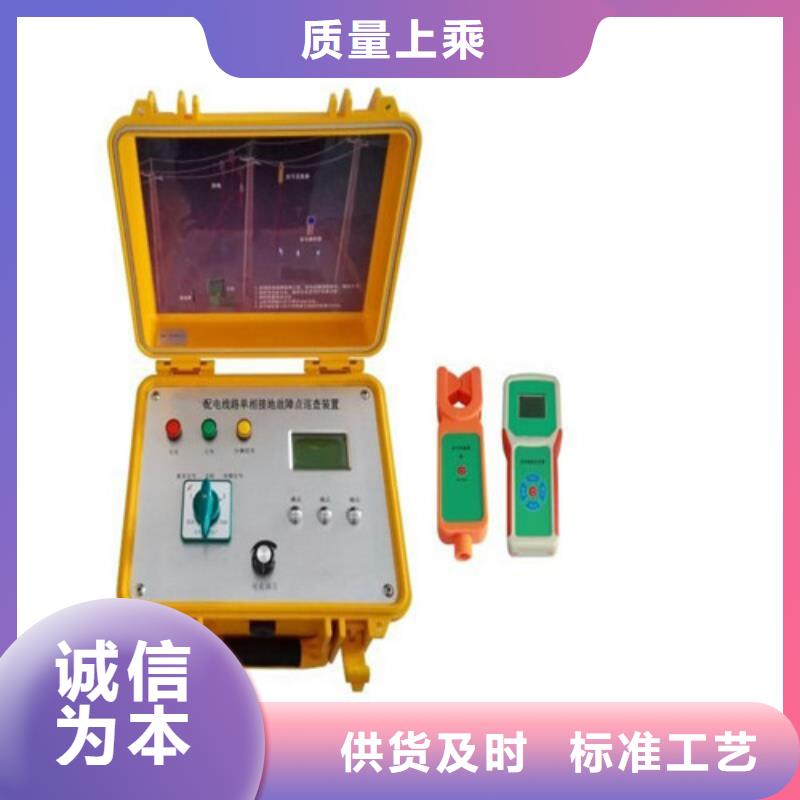

黔南異頻線路參數測試儀它解決了因長時間找不到接地故障點而不能及時恢復送電引起的的客戶投訴和因售電量減少造成的經濟效益問題;也解決了因人海戰術即人工逐級登桿查找接地故障而耗費大量人力物力的問題。使用該儀器就可以在極短的時間內找出接地故障點。儀器內置電池供電,一次可以工作6小時以上,重量小于8公斤,實用方便,從而很好的解決了上述問題,并使停電查線更為準確、快捷、方便、輕松,具有傳統方法所無可比似的優越性。2.1設備組成單相接地故障點巡查裝置是由信號發生裝置、信號采集器、信號接收定位器三部分組成。(1)信號發生裝置:在故障線路停電狀態下,該裝置向10kV故障線路注入檢測信號,用以檢測接地故障。(2)信號采集器:為手持可移動測量裝置,檢測異頻電流信號用于定位單相接地點。在線路正常運行時,可實時檢測線路負荷電流。(3)信號接收定位器: 用于接收并顯示信號采集器發送異頻電流、負荷電流和鉗表電壓及本機電壓等測量數據,確定故障點方向及位置。2.2操作原理當線路發生接地故障時,在停電狀態下,信號發生裝置向故障線路發送一個具有一定功率的異頻信號,該信號會通過接地點流向大地,即信號源、線路、接地點和大地之間形成回路。
<黔南>天正華意電氣設備有限公司 電纜識別設備黔南黔南異頻線路參數測試儀連接儀器和被測線路時,保證線路測量端可靠接地(掛接地線),測試完成后恢復,取接地線;儀器可靠接大地,注意各個測試信號接地線要按照接線指示圖完成。在雷雨天氣或者沿線路有雷雨天氣時,不能進行測量,以保證人員和設備。PC機軟件說明本軟件由儀器出廠時存儲于U盤根目錄下。主要功能:1、導入儀器測試數據文件; 2、顯示詳細數據,可供用戶自行選擇;3、選取相應的測試項目,生成標準報告文件;4、生成單個項目詳細數據報告文件;6.1、軟件主界面(無數據) (有數據)軟件主界面分四大塊:1,導入數據顯示區;顯示所有導入的測試項目標題,包括有時間、線路長度和測試項目名稱,用戶能清楚地找到自己所需要的項目,然后添加到右邊區域并顯示,多能同時添加四個測試項目。2,選中項目顯示區;此區域多能同時添加四個測試項目,如需要添加其它測試項目請先點擊下方刪除單項數據或清空單項列表,然后再另行添加。3,項目詳細數據顯示區;此區域又分為四個小表格;個表格為基本信息欄,顯示一些基本測量條件供用戶自行填寫,以便生成報告文件的時候一起寫入報告中保存。第二個表格為測試過程中45Hz和55Hz詳細數據。第三個表格為每一相的測試結果數據。第四個表格為總結果以及每公里換算值。4,功能按鍵選擇區;此區域共七個鍵從左至右分別為導入數據、添加、生成標準報告、單項數據報表、刪除單項數據、清空數據列表和推出系統。6.2、數據導入點擊導入數據按鍵,在彈出的對話框中選擇數據文件。6.3、基本信息填寫因為報告文件中需要一些做試驗時的環境參數,所以在右邊的基本信息欄中提供一些可供用戶自行填寫的空白區域,當這些參數在軟件中填寫好之后,那么生成的報告文件中就會自動添加;如果在軟件中沒有填寫,那么報告中相應的選項也為空。
<黔南>天正華意電氣設備有限公司 電纜識別設備黔南黔南異頻線路參數測試儀本次測試完畢后,要將“測試電源”彈起來(關閉儀器內部數據處理器的電源),否則會將內部電池放光,下次無法啟動儀器。4.由于儀器在沖擊閃絡狀態工作時,地線到高壓設備間的連接地線上將產生數千伏的瞬時高壓,一定要將儀器地線單獨用地線接到系統地上,而不能接在別處。否則在進行沖擊高壓時有可能造成儀器死機,甚至損壞儀器。5.由于10KV配電線路的分支較多,波形較亂,且信號衰減較大,故障波形判讀較為困難,。所以在測試10KV線路時,盡可能斷開分支節點,單獨測試故障分支的故障距離就可以了。6.一般情況下機內電腦和數據采集器不會有問題。如果有問題,多數情況是連接電纜接觸不良。可用替換法從儀器的提示信息予以排除。7.儀器屬高度精密的電子設備。非專業人員千萬不要輕率拆卸。儀器有問題,請及時與經銷商或本公司聯系。如因人為因素造成儀器損壞,將使你失去儀器保修的權利。附件:測試分析報告及主要實驗、測試的記錄報告為了搞清楚35KV輸電線路上電波的傳播特性和利用行波法測試線路的各種類型故障的波形特征,論證設計方案所提出的幾種測試方法的可行性以及摸清楚實際線路上各種環境因素對測試精度的影響程度。福建電力試驗研究院根據技術合作合同的要求,在2006年9月29日和2007年11月9~10日,利用共同研制的試驗樣機分別在兩條輸電線路上兩次組織了模擬現場故障測試試驗。取得了大量試驗數據和測試波形。兩次試驗結果證明:利用特別研制的輸電線路故障定位儀的低壓脈沖法和沖擊高壓閃絡法,完全可以實現3對5KV輸電線路上所出現的斷路故障、低阻接地故障、高阻泄漏性故障和高阻閃絡性故障的定位檢測。而且測試精度也能達到合同要求。
<黔南>天正華意電氣設備有限公司 電纜識別設備黔南 電纜識別設備黔南 <黔南>天正華意電氣設備有限公司黔南異頻線路參數測試儀首先用脈沖測距法(低壓脈沖法)測量線路全長。本方法適用于對輸電線路的全長、開路故障和短路故障的測試。凡是輸電線路相間或相地的絕緣電阻降至線路的特性阻抗(大約等于400Ω),甚至直流電阻為零的故障均為低阻或短路故障。凡是相對地電阻無窮大或雖與正常的絕緣電阻相同,但電壓卻不能饋至用戶端的故障均為開路故障,或稱斷路故障。測試前,將Q9線與主機輸出Q9座相連,Q9線的紅夾子與輸電線路的一相相連,黑夾子與系統地相連。2.根據被測輸電線路的長度,選擇脈沖長度一般情況下:<5Km選取“短距離” 5~10Km選取“中距離”>10Km選取“長距離”3. 按一下“測試”鍵,測試屏右下角將彈出一個采樣菜單,待完成條結束,屏幕將顯示測試的特征波形,并且不斷地重復采樣顯示。在重復采樣的過程中可適當調節“主機”的“輸入振幅”電位器,直到回波拐點清晰為止。由于輸電線路上有較強的感應電壓(可能有數百上千伏),在用低壓脈沖法進行測量時,儀器不能直接用夾子線夾在故障相上。如果直接接入線路,將因為線路上的感應電壓使一起的輸入電路燒毀。的辦法是先用接地線將相線短路,線路故障測試儀的紅夾子經過一個0.1微法/5KV的隔離電容器再接到故障相上,撤掉短路線,就可正式進行測試了。
黔南異頻線路參數測試儀但是如果考慮到線路較長,由于桿塔之間導線的懸垂所增加的實際線路長度大于輸電線路的地理長度,利用同一種波速測試短線路和超長線路的測試誤差相差較大。有必要在現場重新測試該線路的實際電波傳播速度,并以此速度測試該線路故障距離,以減小測試誤差。1.儀器在波速測量時的接線方式:見圖十九圖十九 電波測速接線方式示意圖測試被測線路的電波傳播速度時,儀器應該處在低壓脈沖法工作方式。儀器的Q9測試夾子線的紅夾子夾在線路的任一相,黑夾子夾在線路的接地線或另外一相上。2.“波速測量”:“波速測量”方法如下:將儀器檢測方法預置在“檢測方法”的“低壓脈沖法”測試狀態,選取適當的“長度選擇”,點擊“波速測量”,屏幕將彈出 “請選擇計算方式”提示菜單(如圖二十所示)。觸摸筆點擊菜單中的“用實時通訊數據計算速度”和“測量吧”模擬鍵后,儀器開始輸出測試脈沖,并在屏幕上顯示出發射脈沖與回波脈沖。將波形適當擴展,并用游標卡尺卡住發射脈沖和回波脈沖的前沿拐點。兩游標間顯示的數字為兩脈沖間的間隔時間(如圖二十一所示)。此時,用觸摸筆點擊“計算速度”模擬鍵,儀器界面又彈出提示“請輸入兩游標間的距離”(線路的地面長度)的子菜單。如圖二十二、圖二十三所示。用數字鍵輸入線路的準確地面長度后,點擊菜單中的“確認”鍵。屏幕馬上置換成波速測量結果顯示界面。在子菜單和“設備當前參數”欄中顯示出該線路中的電波傳播速度數值。如圖二十四所示。此數值作為以后測試該線路故障時的波速選用值。點擊子菜單中的“離開”模擬鍵,屏幕回到初始界面后便可按提示進行測試 點擊“采樣”鍵,儀器將進入傳播速度輸入界面。點擊“確定”鍵,儀器便自動進行數據采集。測試結果界面如圖二十五所示。此時便可用觸摸筆啟動游標對故障波形進行距離測量。
<黔南>天正華意電氣設備有限公司 電纜識別設備黔南 <黔南>天正華意電氣設備有限公司黔南異頻線路參數測試儀電源部分電源部分輸出電源為:+5V 12V。 4.1.1.2人機接口a) 直流電源指示、運行及接地指示;b) 液晶顯示功能:漢字顯示;c) 打印功能:可自動打印接地選線故障信息。d) 存儲功能:存儲裝置定值參數,存儲檢測出的接地、諧振故障信息;e)鍵盤功能:觸摸鍵盤。4.1.1.3信息處理部分a) 檢測接地及選線功能;b) 檢測諧振及消諧功能;c) 檢測斷線功能;d) 通迅功能:RS-232或RS-485通訊接口。4.2選型指南4.2.1裝置尺寸MGL系列裝置,結構都為標準的19" 4U機箱。詳細尺寸及安裝開孔見“ 機箱結構”一章。5裝置使用說明5.1裝置前面板說明裝置面板示意圖如圖5.1所示。圖5.1 前面板示意圖 前面板示意圖說明:①液晶顯示屏:顯示系統的運行狀態及故障信息。②信號指示燈:1)運行信號燈(綠光):裝置處于運行狀態時,此燈閃爍。2)接地信號燈(紅光):檢測到系統發生接地故障時,此燈亮,接地消失后 燈滅。3)故障信號燈(紅光):檢測到系統諧振、斷線故障以及裝置本身故障等情況之一時,此燈亮,故障解除后燈滅。4)跳閘信號燈(紅光):裝置發出跳閘信號時,此燈亮,按“復歸”鍵燈滅。③ 緊湊型鍵盤:共有六個鍵,“↑、↓、←、→”鍵完成光標的移動及數值的修改 “取消”鍵用于取消某項操作或退出某個菜單;“確認”鍵用于確認某項操作。5.1.1通電前檢查通電前,檢查電源電壓是否正常,接線是否正確,裝置各插接件是否插接牢固。5.1.2通電檢查將裝置通電,觀察板上的運行指示燈和液晶顯示屏。正常情況為:運行燈閃爍,液晶顯示系統運行正常界面。5.2操作說明裝置的操作可分為運行和設置兩部分。裝置在正常狀態下工作時,液晶顯示屏下行顯示當前系統的日期和時間。如要對裝置進行操作,按“確認”鍵進入主菜單。正常運行界面
黔南異頻線路參數測試儀功 能:斷開測試輸出電源,并將外部接線全部接地;測試過程中遇到突發事件時,按此鍵可在不斷開輸入電源的情況下緊急快速地關斷所有輸出電源并使所有接線接地,保證使用;3.2、系統復位按鍵安裝位置:如圖3—1—。功 能:提供儀器內部中央處理器復位;注 意:此復位鍵是復位儀器內部所有控制器件,而非直接操作輸出斷開,因此若測量過程中遇到緊急情況請先按緊急停止按鍵來快速地斷開輸出;3.3、USB接口安裝位置:如圖3—1—。功 能:U盤插入口,把儀器內部保存的所有測量數據自動導入U盤中并生成文件保存,提供給用戶在電腦操作系統下通過儀器附帶的軟件操作查看數據并生成報告文件;注 意:當U盤插入儀器USB接口并開始傳輸數據的時候,嚴禁中途拔出U盤,否則可能導致數據傳輸錯誤,嚴重的可能損毀U盤;3.4、液晶觸摸顯示屏安裝位置:如圖3—1—。功 能:超大屏幕中文顯示每一步操作過程,用戶只需在相應的地方輕輕觸碰一下,即可自動完成整個測量過程;注 意:觸摸式液晶顯示屏屬于精密配件,應避免長時間陽光暴曬或重物擠壓和利器劃傷;在操作液晶屏的時候使用鉛筆頭或者其它筆形塑料物件操作可以提高操作準確度;3.5、測試電源輸出(A、B、C、N)插孔(電流測量端子)安裝位置:如圖3—1—。功 能:包含A(黃色)、B(綠色)、C(紅色)和N(黑色)共4個端子,提供儀器測試輸出電源;注 意:測試過程中此輸出端子有較大電流輸出,嚴禁用手觸碰端子金屬部分,以防電擊;3.6、電壓測量輸入(UA、UB、UC、UN)插孔(電壓測量端子)安裝位置:
<黔南>天正華意電氣設備有限公司 電纜識別設備黔南黔南異頻線路參數測試儀工作條件:溫度 -10~+45℃,相對濕度 80%,大氣壓力 750±30mmHg四、儀器的配套裝置:1. 測試儀主機 1臺2. Q9頭測試線 2根3.加長線25米 1根 4.220V電源線 1根5. 電流取樣盒 1個6. 使用說明書 1本五、儀器工作原理的簡要說明1.儀器組成框圖系統說明:本測試儀由特征信號取樣處理器(主機)及通用筆記本電腦組成一個完整的輸電線路故障檢測系統。由專用軟件完成高壓輸電線路常見故障的測試工作,較準確地測量并顯示出故障點距測量端的距離。操作簡單,查找故障極其方便。是高壓輸電線路管理維護部門不可或缺的測量設備。基于雷達測距原理,根據輸電線路的故障性質可選擇不同的測試方法。一般來說,對于輸電線路的斷路、金屬性接地故障采用“脈沖測距法”。而對于常見的絕緣瓷瓶故障所表現的高阻泄漏性故障及高阻閃絡性故障,必須利用高壓發生器提供一定幅度的沖擊高壓,迫使故障點閃絡放電,形成單次高速閃絡波形,即通常所說的“沖擊高壓閃絡測距法”。本機采用超高速A/D數模轉換電路及單片機管理系統,首先將測試到的單次特征波形變成數字信號,再由筆記本電腦內專用數據處理程序對數據信號進行分析,并實時在屏幕上顯示出測試結果來。我們還可以利用計算機的強大功能對顯示的波形進行存儲、任意壓縮擴展、位移等。由于界面十分友好,全中文菜單提示,觸摸屏操作,相當簡單。2.測試原理輸電線路故障一般可分為三大類:低阻、短路,斷路,及高阻故障。
<黔南>天正華意電氣設備有限公司黔南異頻線路參數測試儀輸電線路故障定位儀使 用 說 明一、儀器的用途隨著我國電力事業的迅速發展及農村電網改造工程的深入進行,目前農電中大量使用110KV、35KV以及10KV的高壓輸電線網絡。然而,由于鐵塔上絕緣瓷瓶的質量問題及雷電等自然災害,常常使一些輸電線路上發生絕緣故障,引發停電事故。通過大量實踐及現場分析發現,大多數故障都是由于絕緣瓷瓶被擊穿所致。具體表現為送電時瓷瓶有電閃絡現象引起跳閘;有的呈性擊穿,形成高阻泄漏性接地或低阻短路性接地。當然,有時也會發生斷線及相間短路故障現象對于數十公里長的輸電線路,沿線有數十至數百個鐵塔。發生絕緣故障時要迅速排除故障十分困難。常常要派出大量人力沿線爬桿(鐵塔),一組一組地檢查各塔上瓷瓶狀況,或是用紅外熱成像儀一個瓷瓶一個瓷瓶地探測。效率非常之低,耗費大量人力及時間,所造成的經濟損失有時難以估計。為了在線路發生故障時能快速確定故障發生區段及快速定位,有必要利用高科技手段及一些現成的科技成果來處理這樣的停電事故。本定位儀利用雷達測距原理,在線路出現高阻泄漏故障及閃絡性故障時能較地根據波形測試出故障點距測試端的距離,其誤差不超過一根鐵塔。此時如果外加足夠高的沖擊高壓,將會在故障瓷瓶上看到放電火花,并聽到“叭、叭”放電聲。省去了逐塔檢測之苦。對于短路或開路故障,也可從波形直接分析確定故障距離。得出結論也就是在數分鐘內。真正作到了排除故障快、準、省。

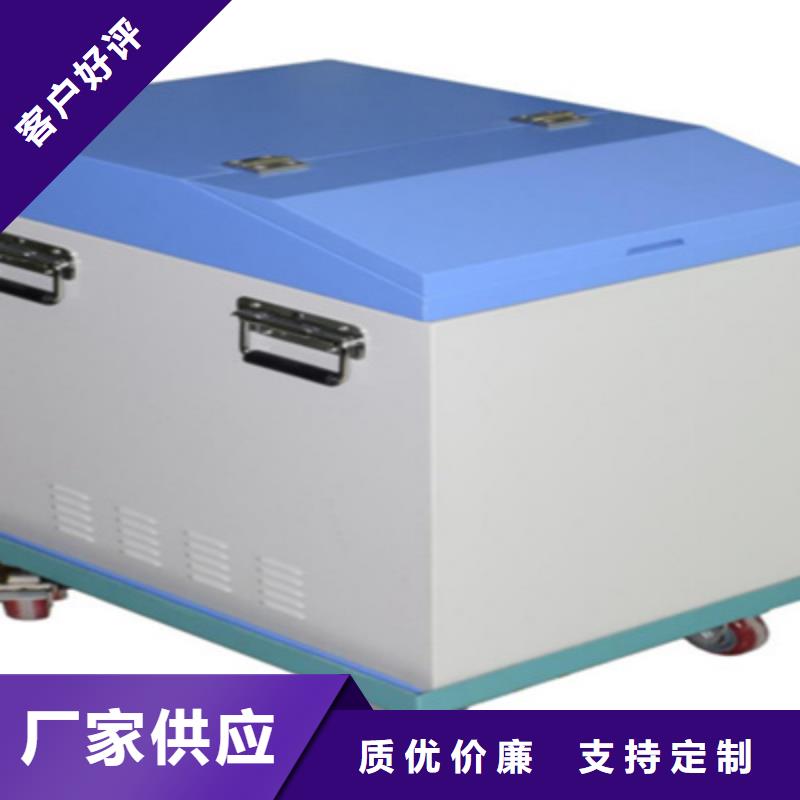

<黔南>天正華意電氣設備有限公司 電纜識別設備黔南?黔南異頻線路參數測試儀操作簡單外部接線簡單,正序阻抗、零序阻抗、正序電容、零序電容在測試端僅需一次接入被測線路的引下線就可以完成全部的測量;解決了現有測試手段存在的測試接線倒換煩瑣、抗干擾、穩定度、精度等方面存在的問題;避免因改接線時感應電壓對實驗人員的傷害。?海量數據存儲儀器內部配備有日歷芯片和大容量存儲器,能將檢測結果按時間順序保存,隨時可以查看歷史記錄,并可以打印輸出。?科學先進的數據管理儀器數據可以通過U盤導出,可在任意一臺PC機上通過我公司專用軟件,查看和管理數據并可生成工作報告。?全觸摸超大液晶顯示操作簡單,儀器配備了高端的全觸摸液晶顯示屏,超大顯示界面所有操作步驟中文菜單顯示,每一步都非常清楚,操作人員不需要額外的專業培訓就能使用。輕輕觸摸一下就能完成整個過程的測量,是目前非常理想的智能型測量設備。儀器整體外觀圖圖1-1 儀器外觀二 主要技術參數1使用條件-20℃ ~ 50℃RH<80%2抗干擾原理變頻法3電 源AC 220V±10%允許發電機4電源輸出輸出電壓AC300V電壓精度0.5%電流精度0.5%輸出電流8A輸出頻率45Hz、55Hz5測量范圍電容0.01~30μF阻抗0.01~400Ω阻抗角-180°~ +180°6測量分辨率電容0.0001μF阻抗0.0001Ω阻抗角0.0001°7測量準確度電容: ≥1μF時,±1%讀數±0.01μF;<1μF時,±2%讀數±0.01μF;電阻: ≥1Ω時,±1%讀數±0.01Ω;<1Ω時,±2%讀數±0.01Ω;阻抗角: ±0.2°(電壓>1.0V); ±0.3°(電壓:0.2V~1.0V);8干擾電流小于40A9尺寸 重量435*330*390(主機) 11kg435*330*390(電源箱) 46kg10存儲器大小200 組 支持U盤數據存儲三 面板說明圖3-1儀器面板指示圖1、緊急停止按鍵2、系統復位按鍵3、USB接口4、液晶觸摸顯示屏5、測試電源輸出(A、B、C、N)插孔(電流測量端子)6、電壓測量輸入(UA、UB、UC、UN)插孔(電壓測量端子)7、測量輸入保險管8、輸入電源開關9、電源輸入插座(AC220)10、打印機3.1、緊急停止按鍵安裝位置:
電纜識別設備黔南 <黔南>天正華意電氣設備有限公司黔南異頻線路參數測試儀輸電線路故障距離測試儀一、用途輸電線路故障距離測試儀是用于架空輸電線路發生性接地(短路)或斷路(開路)時,測量故障點到測量點(變壓器)的距離。該儀器適用于35kV及以上各電壓等級的架空輸電線,當發生性單相接地或斷線故障時,只要在變電站內對故障線路進行測試,就可準確地測出故障距離,確定故障桿塔,便于搶修人員快速查找故障,縮短搶修時間。本儀器必須在線路停電的基礎上才能使用。它具有體積小,攜帶方便,自帶電池交直兩用,具有圖形和數字顯示功能,操作方便。二、原理 根據波的傳輸理論,波在架空線路上傳播遇到開路或短路點時,會發生反射,在線路上產生駐波。波的頻率不同,駐波波峰波谷出現的位置則不同。通過改變波的頻率,可使波的波谷正好出現在信號的注入點。由于架空線路波速是固定的,在已知波速的情況下,就可以計算出線路的長度。設: f: 注入的信號頻率;v: 注入的信號沿線路傳輸的速度;: 注入信號的波長;L: 線路長度;因為: f×=v由理論公式推導,可得出:對于末端短路的線路,當注入的信號頻率由低向高變化,在注入點出現個駐波波谷時,線路長度為波長的一半,即: L= /2=0.5V/F。對于末端開路的線路,當注入信號的頻率由低向高變化,在注入點出現個駐波波谷時,線路長度為波長的四分之一,即: L=/4=0.25V/F。據這一結論,就可以計算出故障距離。本儀器帶有測頻電路及對駐波波谷進行檢測的模塊,可檢測出發生駐波時的頻率,再根據已有的各電壓等級下的波速,換算出發生故障的點到測量點之間的距離L。由于本儀器帶有數據記憶電路,對測量出的各頻率下的數據進行記錄,可在測試完成后進一步分析。
<黔南>天正華意電氣設備有限公司黔南異頻線路參數測試儀工作界面如圖八所示:7.如要調出此次存入的波形或以前存入的波形資料,按動屏幕上的“打開文件”鍵,屏幕中間將彈出“打開文件”界面,選擇所需調出的文件名,點擊打開鍵便能調出所需文件波形。工作界面如圖九所示。8.測試完畢,如需結束此次工作,直接點擊屏幕上右下角的“退出”鍵。屏幕回到桌面界面,按計算機正常程序關機即可。9.“波形對比”的應用有時為了更好地判斷故障波形和幫助對此次所測得的波形分析,需要將上次測的波形與此次所測得的波形進行同屏對比。從兩次測得的波形對比中找出變化的規律。防止或減少錯判和誤判。“波形對比”的操作方法如下:假設已經測得的結果和波形用觸摸筆點擊界面的“波形對比”。屏幕彈出“請輸入或選擇要比較的文件名”二級菜單。在圖十一中的界面,點擊二級菜單中的“選擇”鍵,又彈出二級菜單“打開-數據信息框中顯示當前選中文件的參數信息”,用觸摸筆選中要進行對比的文件。如圖十二。在上述操作的基礎上,點擊圖十三中的“打開”鍵,又彈出“請輸入或要比較的文件名”。如圖十四所示。此時點擊“比較”鍵,就可在屏幕上顯示上下兩個測試波形,上波形是當時采集到的波形,下波形是從歷史(或上次)測試后存儲的波形。如圖十五所示。這時就可以進行波形比較了。10.“打印波形”“打印波形”功能主要用于撰寫測試報告時,通過外接打印機輸出一份測試結果報告。從此報告中可以形象直觀地一目了然知道此次測試的波形和故障距離。相當于一份簡明的測試報告。“打印波形”頁面如圖十六所示。以測試結果圖十為例說明“打印波形”的操作過程。在圖十中,用觸摸筆點擊“打印波形”模擬鍵,界面立即彈出“打印波形”界面。
黔南異頻線路參數測試儀阻抗測量: 試驗儀器:儀器名稱型號編號生產廠家技術參數試驗環境:環溫:濕度:正序阻抗測量(全長:KM) +j 正序阻抗(Ω)正序電阻(Ω)正序電抗(Ω)正序電感(H)全長測量值每KM換算值零序阻抗測量(全長:KM) +j 零序阻抗(Ω)零序電阻(Ω)零序電抗(Ω)零序電感(H)全長測量值每KM換算值正序電容測量(全長:KM) +j 正序阻抗(Ω)正序電阻(Ω)正序容抗(Ω)正序電容(H)全長測量值每KM換算值零序電容測量(全長:KM) +j 零序阻抗(Ω)零序電阻(Ω)零序容抗(Ω)零序電容(H)全長測量值每KM換算值(五)試驗結論及分析批準: 復審:初審: 試驗:附錄B:隨機配件序號名 稱數量1主機1臺2電源箱1臺3主機底座1個4附件箱1個5主機與電源箱防誤插連接線(紅色)2根6測試輸出線/電壓輸入線(帶附套)3組7地線(0.5M/連接主機與電源箱)1根8地線(4M)1根9AC220V電源線1根10使用說明書1份11出廠合格證1份12打印紙1卷13U盤1個14保險管備用備用注意:具體隨機配件視出貨型號的差異可能有所不同。
