交直流SF6氣體試驗變壓器莆田
莆田試驗變壓器 系列工頻耐壓試驗裝置是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的。TH-系列工頻耐壓試驗裝置是在TE系列試驗變壓器的基礎上按照 標準《ZBK-41006-89》經過改進后而生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。 系列工頻耐壓試驗裝置采用單框芯式鐵芯結構。初級繞組饒?jiān)阼F芯上,高壓繞組在外,這種同軸布置減少了漏磁通,因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構,整體外形顯得美觀大方。 (二)無局放試驗變壓器:型號: YDQW-5kVA/50kV 充氣式(SF6)無局放試驗變壓器。采用特殊結構及精密工藝使得其局放量能控制在較小的范圍內。外形工藝精度高。適用于現場和試驗室。方便適用。技術參數額定容量:5KVA輸入電壓:220V±10%輸出電壓:AC:0-50kV額定電壓下系統局放量≤5PC輸出電流:100mA電壓精度:AC 1.5%電源失真度:<3%絕緣介質:SF6氣體重量:35Kg(三)隔離濾波變壓器型號:LBQ-5/0.22主要結構為隔離變壓器及離波裝置,可以有效摒除電源中存在的雜波及各種干撓。額定容量:5KVA 額定電壓:220V±10% 額定電流:25A空載損耗:≤5%阻抗電壓:≤5% 衰減效果: 10KHZ-100KHZ≥ 20db100KHZ-30MKZ≥ 60db運行時間:同變壓器(四)耦合電容器型號:TAWF-10/800額定電壓:50kV標稱電容量:800pF介質損耗::≤0.2%測量精度:<1%絕緣水平:120%額定電壓下1min無異常標稱分壓比: 1000:1 局部放電量:額定電壓下≤3pC,80%額定電壓下≤2pC局部放電量:額定電壓下≤3pC,80%額定電壓下≤2pC結構型式:絕緣外殼油紙電容結構:由頂罩、均壓環、電容器本體、移動底座、低壓臂等組成。運行時間:同變壓器

莆田試驗變壓器.結構:1、SF6系列產品其設計構思,材質選擇及工藝流程都是全新的。因此不僅體積小、重量輕、外形美、而且各項技術指標都達到了>標準要求。SF6系列產品采用優質冷軋DQ-151取向硅鋼片疊成多級圓柱框形鐵芯,在特制的高強度絕緣筒上用QZ型導線直接連續繞制高壓塔式線圈。外殼是適形尺寸,內充入SF6氣體。2、SF6(Z)產品與ZSSB產品的不同在于將高壓整流硅堆裝外置SF6是工頻高壓交流輸出還是高壓直流輸出。SF6(C)產品與ZSSB產品的不同在于套管內結三、型號含義:Z C B (Z) 額定輸出電壓KV額定容量Z交直流、串級充氣式單相試驗變壓器四、工作原理:把電源輸入有過流自動脫扣及防止突發加壓的零位連鎖裝置的操作箱,經自耦調壓器調節電壓輸入ZSSB試驗變壓器初級繞組,根據電磁感應原理,在次級(高壓)繞組按其與初級繞組匝數之比可獲得同等倍數的電壓幅值-工頻高壓。此工頻高經高壓硅堆整流及穩壓電容器濾波可取得直流高壓,其幅值是工頻高壓有效值的2倍。
<莆田>天正華意電氣設備有限公司

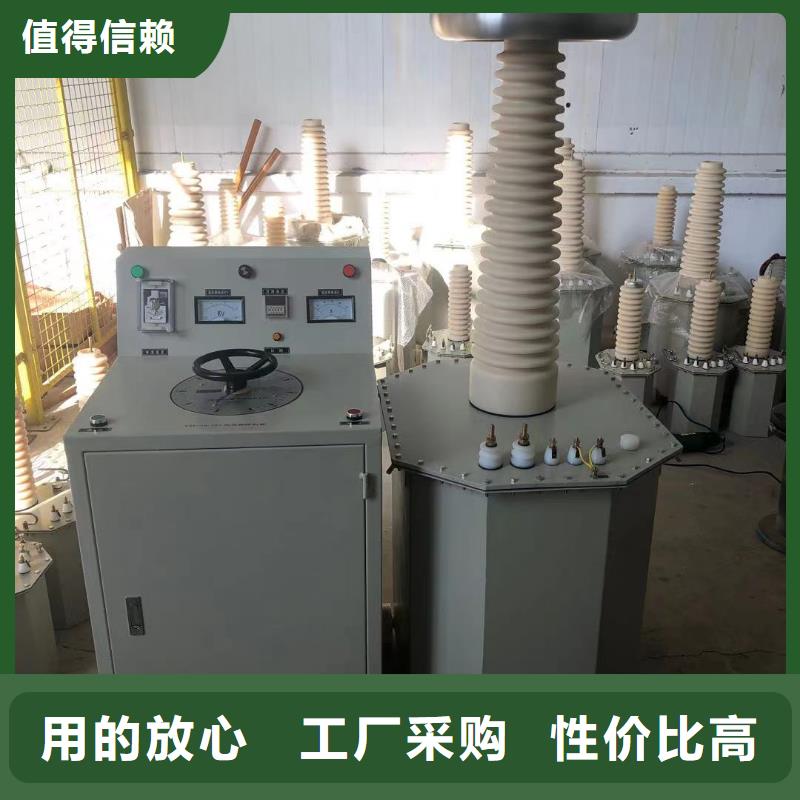

莆田試驗變壓器5kVA操作箱(簡稱測試儀),抗干擾能力強,和上一代操作箱相比,具有體積小,重量輕,外型美觀等特點。其輸出電壓幅度0~250V連續可調,用于校準,檢測和試驗設備的調壓控制。該操作箱操作簡單、結構緊湊、堅固、工作可靠、維護方便,是戶外做高壓試驗的理想控制設備,可廣泛用于電力、水利、化工、鐵道等行業及實驗室。1.2 性能特點(1)讀數直觀:本儀器采用指針式表頭顯示高壓電壓、高壓電流,便于讀取試驗數據。(2)保護功能:儀器設有零位啟動、過流保護等功能。(3)計時功能:采用JS48SS系列時間繼電器,記錄試驗?zāi)蛪簳r(shí)間。(4)攜帶方便:體積小、重量輕,體積只有同類產品的30%~70%,攜帶十分方便。2、特別提示2.1 電源輸入(1)本儀器使用交流220V電源。


莆田試驗變壓器備注:電壓?jiǎn)挝粸閗V ,電流單位為mA , 頻率單位為Hz,時間單位為s。2.功能按鍵:包括工作模式、測量項目、功能、參數設置四部分。2.1 “交流”、“直流”按鍵:用于轉換交直流工作模式。2.2 “電壓”按鍵:用于允許或禁止保持時間捕捉的功能,窗口3如果顯示“――”,表示禁止,此時按“電壓”按鍵,則允許捕捉保持時間,并且窗口3顯示保持時間。再次按“電壓”按鍵,則再次禁止該項功能。當電壓信號上升到設置的啟動電壓后,儀表開始計時,當電壓信號下降到設置的啟動電壓的90%后,儀表計時停止。由于要處理瞬態信號,儀表在捕捉保持時間時電壓檔位被鎖定,所以在不需要捕捉保持時間的場合,用戶應盡量禁止保持時間捕捉,以便得到的電壓精度。2.3 “電流”按鍵:用于轉換測量模式,當該指示燈點亮?xí)r,窗口2顯示電流值。2.4 “F1”按鍵:用于切換窗口2的實時測量電流或電流值的顯示,當本鍵指示燈點亮?xí)r,窗口2顯示“P XXXXX”為值,否則顯示實時測量值。2.5 “F2”按鍵:用于手動電流值。在下次電流測試開始之前,用戶應及時手動已有的電流值。另外,儀表的工作模式或測量項目被轉換時,電流值會自動清零。2.6 “失真度”按鍵:用于轉換測量模式,當該指示燈點亮?xí)r,窗口2顯示失真度值。2.7 “鎖定”按鍵:用于鎖定本次測量數據。 2.8 “設置”按鍵:進入設置狀態,或設置項換頁。2.9 “”按鍵:循環右移位,改變?cè)O(shè)置參數的當前數碼管(閃爍位)位置。2.10 “”按鍵:循環增加設置參數的當前閃爍位的值。3.特殊字符顯示含義1)r :顯示在窗口2,提示該窗口顯示的是紋波系數;2)t :顯示在窗口2,提示該窗口顯示的是失真度;3)F-ERR :顯示在窗口1,提示當前輸入的電壓信號不可以進行失真度分析;4) -OL- :提示當前輸入的信號值超過測量范圍。
<莆田>天正華意電氣設備有限公司 交直流SF6氣體試驗變壓器莆田
莆田試驗變壓器5kVA操作箱(簡稱測試儀),抗干擾能力強,和上一代操作箱相比,具有體積小,重量輕,外型美觀等特點。其輸出電壓幅度0~250V連續可調,用于校準,檢測和試驗設備的調壓控制。該操作箱操作簡單、結構緊湊、堅固、工作可靠、維護方便,是戶外做高壓試驗的理想控制設備,可廣泛用于電力、水利、化工、鐵道等行業及實驗室。1.2 性能特點(1)讀數直觀:本儀器采用指針式表頭顯示高壓電壓、高壓電流,便于讀取試驗數據。(2)保護功能:儀器設有零位啟動、過流保護等功能。(3)計時功能:采用JS48SS系列時間繼電器,記錄試驗?zāi)蛪簳r(shí)間。(4)攜帶方便:體積小、重量輕,體積只有同類產品的30%~70%,攜帶十分方便。2、特別提示2.1 電源輸入(1)本儀器使用交流220V電源。



莆田試驗變壓器.結構:1、SF6系列產品其設計構思,材質選擇及工藝流程都是全新的。因此不僅體積小、重量輕、外形美、而且各項技術指標都達到了>標準要求。SF6系列產品采用優質冷軋DQ-151取向硅鋼片疊成多級圓柱框形鐵芯,在特制的高強度絕緣筒上用QZ型導線直接連續繞制高壓塔式線圈。外殼是適形尺寸,內充入SF6氣體。2、SF6(Z)產品與ZSSB產品的不同在于將高壓整流硅堆裝外置SF6是工頻高壓交流輸出還是高壓直流輸出。SF6(C)產品與ZSSB產品的不同在于套管內結三、型號含義:Z C B (Z) 額定輸出電壓KV額定容量Z交直流、串級充氣式單相試驗變壓器四、工作原理:把電源輸入有過流自動脫扣及防止突發加壓的零位連鎖裝置的操作箱,經自耦調壓器調節電壓輸入ZSSB試驗變壓器初級繞組,根據電磁感應原理,在次級(高壓)繞組按其與初級繞組匝數之比可獲得同等倍數的電壓幅值-工頻高壓。此工頻高經高壓硅堆整流及穩壓電容器濾波可取得直流高壓,其幅值是工頻高壓有效值的2倍。

莆田試驗變壓器.結構:1、SF6系列產品其設計構思,材質選擇及工藝流程都是全新的。因此不僅體積小、重量輕、外形美、而且各項技術指標都達到了>標準要求。SF6系列產品采用優質冷軋DQ-151取向硅鋼片疊成多級圓柱框形鐵芯,在特制的高強度絕緣筒上用QZ型導線直接連續繞制高壓塔式線圈。外殼是適形尺寸,內充入SF6氣體。2、SF6(Z)產品與ZSSB產品的不同在于將高壓整流硅堆裝外置SF6是工頻高壓交流輸出還是高壓直流輸出。SF6(C)產品與ZSSB產品的不同在于套管內結三、型號含義:Z C B (Z) 額定輸出電壓KV額定容量Z交直流、串級充氣式單相試驗變壓器四、工作原理:把電源輸入有過流自動脫扣及防止突發加壓的零位連鎖裝置的操作箱,經自耦調壓器調節電壓輸入ZSSB試驗變壓器初級繞組,根據電磁感應原理,在次級(高壓)繞組按其與初級繞組匝數之比可獲得同等倍數的電壓幅值-工頻高壓。此工頻高經高壓硅堆整流及穩壓電容器濾波可取得直流高壓,其幅值是工頻高壓有效值的2倍。
