莆田絕緣油介電強度測試儀尊敬的用戶：感謝您選擇了我公司的全自動絕緣油介質損耗及電阻率測試儀。為了讓您盡快熟練地操作本儀器，我們隨機配備了內容詳實的操作手冊，從中您可以獲取有關產品介紹、使用方法、儀器性能以及注意事項等諸多方面的知識。在次使用儀器之前，請務必仔細閱讀本操作手冊，并按本手冊對儀器進行操作和維護，這會有助于您更好的使用該產品并且可以延長該儀器的使用壽命。 在編寫本手冊時，我們本著科學和嚴謹的態度進行工作，并認為本手冊中所提供的信息是正確和可靠的。然而，智者千慮必有一失，本手冊也難免會有錯誤和疏漏之處。如果您發現了手冊中的錯誤，請務必盡快設法通知我們，并監督我們盡快改正錯誤！本公司保留對儀器使用功能進行改進的權力，如發現儀器在使用過程中其功能與操作手冊介紹的不一致，請以儀器的實際功能為準。我們希望本儀器能使您的工作變得輕松、愉快，使您在繁忙的工作之中體會到辦公自動化的輕松感覺。當您對本儀器感到滿意時，請向您的朋友！當您對本儀器有意見和建議時，請您與我們聯系，本公司定竭盡全力給您一個滿意的答復。再次感謝您對我公司的支持！

<莆田>天正華意電氣設備有限公司

莆田絕緣油介電強度測試儀絕體積電阻率測定儀適用于DL 421-91標準，本標準適用于測定絕緣油等液體介質的體積電阻率。體積電阻是施加于試液接觸的兩極之間的直流電壓與通過該試液的電流比。人機界面使用液晶漢顯，菜單點擊式輸入指令，自動打印試驗結果，測量精度高，穩定可靠。進入網絡通訊功能（可選）后，測定結果可直接回饋給化驗室計算機，并自動生成匯總報表。二、主要技術指標——電源電壓：AC220±10％ 50Hz——測試電壓：DC500V ——測試范圍：108~1016Ω·cm——控溫范圍：室溫~100℃——控溫精度：≤±0.3℃——試驗杯數：3個——消耗功率：≤300W——重 復 性：ρ×1012Ω·cm＞1 ≯25％ρ×1012Ω·cm≤1 ≯15％三、使用條件——環境溫度：0℃~40℃——相對濕度：＜80％四、儀器結構A.加熱浴套 B.打印機 C.液晶顯示屏 D.鍵盤五、控制面板儀器面板上有6個薄膜按鍵，各鍵分別為：復位鍵，上移鍵，下移鍵，左移鍵，右移鍵，確認鍵。其功能如下：1、復位鍵：按此鍵儀器熱啟動（重新上電為冷啟動），內部自檢后重新工作。2、上移鍵：按此鍵項目光標上移或改動數據增加。3、下移鍵：按此鍵項目光標下移或改動數據減少。4、左移鍵：按此鍵項目光標左移。5、右移鍵：按此鍵項目光標右移。6、確認鍵：此鍵存入數據或執行某項操作。儀器面板結構圖六、顯示屏本儀器采用漢字液晶顯示器，主要用于表述儀器工作狀態、供操作者選擇菜單指令等信息。1、首頁：只有在上電開機（冷起動）時顯該頁主要是本公司的各種信息，同時還顯示設定的浴液溫度和當前的溫度。按復位鍵轉入主菜單頁。

<莆田>天正華意電氣設備有限公司 選購石油產品硫含量測定儀認準天正華意電氣設備有限公司

莆田絕緣油介電強度測試儀本儀器是根據電網公司變電檢測通用管理規定第64分冊 《絕緣油油泥與沉淀物檢測細則》規定的要求設計的，適用于測定絕緣油的油泥和沉淀物。一、主要功能特點本儀器主要由玻璃器皿、控溫水浴、控溫漏斗、抽濾泵、電機自動攪拌和智能化電子控溫儀組成。具有體積小、重量輕、安裝使用方便、靈活和升溫快等優點。特別是按標準規定設計的控溫漏斗，小巧輕便，它具有可縮短操作時間和節約溶劑的優點。儀器主要結構包含如下：1、水浴箱：是本儀器的主體，用于對試樣的加熱。2、溫度傳感器：置于水浴箱中，檢測箱中浴液的溫度。3、抽濾瓶：用于盛接濾液。4、鎖緊件：與支架桿一起固定漏斗和調節漏斗的高度。5、支架桿：與鎖緊件一起固定漏斗和調節漏斗的高度。6、玻璃漏斗：與濾紙一起用于試樣過濾。7、控溫漏斗：受溫度控制的漏斗。8、控制箱：水浴箱和控溫漏斗的溫度控制器。左側為水浴箱的控溫儀，右側為控溫漏斗的控溫儀，控制箱后面板右側，為抽吸量調節旋鈕，根據試驗需要調節抽吸量。二、主要技術參數1、工作電源： AC（220±10％）V、50Hz。2、水浴加熱功率：1000W。3、水浴控溫范圍：室溫～90℃內可調。4、水浴溫度顯示：LCD數字顯示。5、水浴控溫精度：±1℃。6、漏斗控溫范圍：室溫～90℃內可調。7、漏斗控溫顯示：LCD數字顯示。8、漏斗控溫精度：±2℃。9、外形尺寸： 控制箱 390㎜×260㎜×590㎜(長×寬×高)；水浴箱 390㎜×290㎜×370㎜(長×寬×高)。10、環境溫度：≤35℃。11、相對濕度：≤85％。12、整機功耗：不大于1200W。

<莆田>天正華意電氣設備有限公司 選購石油產品硫含量測定儀認準天正華意電氣設備有限公司

莆田絕緣油介電強度測試儀菜單功能6.1 菜單界面功能一覽表6.2 設置在主界面按動“”鍵進入設置主界面。可以進行測試設置(測試流速、測試次數、測試間隔、測試體積、沖洗體積、沖洗時間)、報警設置（各種測試標準下的報警級別）、存儲設置（是否打印數據、是否自動存儲、儀器內部存儲或U盤存儲）、時間設置、校準等操作。按動“”鍵選擇對應的設置進入設置界面；按動“”鍵進入相應的設置選項；按動“”鍵進入存儲數據查看界面；按動“”鍵返回測試主界面。6.2.1 測試設置 在設置主界面按動“”鍵到測試設置圖標，按動“”鍵進入測試設置界面。按動“”鍵，在各個設置選項間進行切換；按動“”鍵設置選中的數據。流速設置：設定當前通過儀器的檢品流速；測試體積：設置檢測體積；次數：設置檢測次數（當設定值為0，且測試時間間隔不為0時不計測試次數，一直測試，直到達到報警條件才會停止測試）；測試間隔：設定測試與測試之間的等待間隔；沖洗體積與沖洗時間：分別用來設置沖洗體積和沖洗時間，沖洗體積優先級高于沖洗時間，如果兩個設置項均被設置，則沖洗體積設定值有效，沖洗時間設置無效。按動“”鍵保存當前的設置直接返回到設置主界面；按動“”鍵不保存修改內容直接返回到設置主界面。

<莆田>天正華意電氣設備有限公司 選購石油產品硫含量測定儀認準天正華意電氣設備有限公司

莆田絕緣油介電強度測試儀將顆粒數乘以注入瓶內清潔液體積與瓶總容積之比值，并將結果記錄在取樣瓶的標簽上，作為該取樣瓶的清潔級(即每 100mL 容積中所含粒徑大于 5μm顆粒的數量)。注：檢驗取樣瓶所用的清潔液，應根據瓶的干燥程度選用。若取樣瓶中有水存在，選用異丙醇：若取樣瓶干燥，選用石油醚。c) 在經檢驗合格的取樣瓶底部留有約 10mL 清潔液，在瓶蓋與瓶口之間墊上薄膜，密封備用。3 檢測方法3.1 檢測原理顆粒數檢測儀依據遮光原理來測定油的顆粒污染度。當油樣通過傳感器時，油中顆粒會產生遮光，不同尺寸顆粒產生的遮光不同，轉換器將所產生的遮光信號轉換為電脈沖信號，再劃分到按標準設置好的顆粒度尺寸范圍內并計數。3.2 檢測步驟a) 用 250mL 專用取樣瓶，采集被試設備中的油樣 250mL。油樣應密封保存，測量時再啟封。b) 按儀器操作說明書，啟動儀器，用合適的清潔液沖洗系統，沖洗至每 100mL 液體中粒徑大于 5μm 的顆粒數，不應超過 100 粒為合格。c) 充分搖動油樣使顆粒分布均勻，將其置于超聲浴中振蕩(約 10min)脫氣，取出取樣瓶并擦干外部，將其置于儀器壓力艙中，并開動攪拌器，使油樣中顆粒均勻分散。注意控制攪拌速度，不應產生氣泡。d) 啟動儀器進行測量，調節壓力使通過傳感器的油樣達到額定流量，每個油樣至少重復計數 3次。e) 測試完畢，取下試瓶，倒掉殘液，用合適的清潔液沖洗儀器管道及傳感器通道。

<莆田>天正華意電氣設備有限公司 選購石油產品硫含量測定儀認準天正華意電氣設備有限公司 <莆田>天正華意電氣設備有限公司

莆田絕緣油介電強度測試儀尊敬的用戶：感謝您選擇了三油杯全自動絕緣油介電強度測試儀！為方便您盡早盡快地熟練操作本儀器，我們特隨機配備了內容詳實的操作手冊，從中您可以獲取有關產品介紹、使用方法、儀器性能以及注意事項等諸多方面的信息。在次使用儀器之前，請務必仔細閱讀本操作手冊，并按本手冊對儀器進行操作和維護，這會有助于您更好的使用該產品，并且可以延長該儀器的使用壽命。 在編寫本手冊時，雖然我們本著科學和嚴謹的態度進行了工作，并認為本手冊中所提供的信息是正確和可靠的。然而，智者千慮必有一失，本手冊也難免會有錯誤和疏漏之處。如果您發現了手冊中的錯誤，請務必于百忙之中抽時間，盡快設法告知我們，并煩請監督我們迅速改正錯誤！本公司全體職員將不勝感激！本公司保留對儀器使用功能進行改進的權力，如發現儀器在使用過程中其功能與操作手冊介紹的不一致，請以儀器的實際功能為準。我們希望本儀器能使您的工作變得輕松、愉快，愿您在繁忙的工作之中體會到辦公自動化的輕松而美好的感覺！當您對本公司儀器感到滿意時，請向您的朋友！當您對本儀器有寶貴意見和建議時，請您一定要與我們聯系，本公司定竭盡全力給您一個滿意的答復。再次感謝您對我公司的支持！

莆田絕緣油介電強度測試儀技術指標1.光源：半導體激光器2.樣品粘度：≤100cSt3.流速范圍：5～60mL/min（30mL/min）4.在線檢測壓力：0.1～0.6Mpa樣品溫度：0～80℃5.粒徑范圍：1～500μm6.靈敏度：1μm或4μm(c)7.測量標準：GJB420B、SAE4059F-CPC、ISO4406、GB/T14039、GJB420A、NAS1638/SAE4059F、GOST172168.計數體積：1～999mL9.計數準確性：±0.5個污染度等級10.測試時間間隔：1s～24h11.極限重合誤差：40000粒/mL12.數據存儲：提供1000組數據存儲空間，并支持U盤存儲13.水活性范圍：0～1aw（±0.05aw）14.水含量范圍：0～360ppm（±10％）15.接口：USB接口、電源接口16.防護等級：IP67（防護箱）17.工作溫度：-20～60℃18.電源：AC 220V±10％、50/60Hz或DC 12V19.重量：5.5kg20.體積：400×305×170mm四、儀器結構1.OUT：油品出口2.IN：油品入口3.USB：U盤接口，可將測試數據存儲在U盤中4.DC：電源接口5.POWER：儀器開關6.顯示屏：顯示測試結果、操作菜單等7.打印機：測試數據打印輸出 五、儀器安裝1. 進排液管連接將儀器放置到待測系統接口的附近，保證位置穩固、無劇烈震動。使用管路將待測系統接口與儀器的進液口進行連接，將排液口連接到廢液池。2. 安裝或更換打印紙打開打印機上蓋，安裝或更換打印紙。先確認熱敏打印紙安裝方向，再將其放入打印機紙倉。注意事項：1.高壓環境：如果待測系統接口的壓力大于0.6Mpa，則需要加裝減壓裝置（選配）。減壓裝置安裝在待測系統接口與儀器進液口之間（圖5-1）。2.開機后，儀器應預熱10分鐘后再進行測試。3.測試前應使用適宜的溶劑（如石油醚）清洗管路及進樣狹縫，以保證測試的準確性。4.測試結束及更換檢品時，必須使用適宜的溶劑（如石油醚）進行清洗操作，確保儀器管路清潔后方可關機或進行下一次測試。5.儀器進液口安裝有濾網，當液樣中雜質過多時會堵塞濾網，影響進樣從而引起測試數據不正常，因此要定期清洗進液口濾網，清洗方法詳見附錄Ⅰ。

<莆田>天正華意電氣設備有限公司 選購石油產品硫含量測定儀認準天正華意電氣設備有限公司 選購石油產品硫含量測定儀認準天正華意電氣設備有限公司

莆田絕緣油介電強度測試儀使用說明㈠．面板結構示意圖液體介質體積電阻率測定儀面板共６個按鍵，在不同狀態下各鍵功能也不一樣；本儀器采用點陣式彩色液晶顯示器，可同時顯示漢字數字和圖形，設有四種功能供操作者使用(可根據提示進行操作)。㈡．操作程序1.將儀器水平放置。2.接好電源線，并將電源插頭插在有地線的三線插座上或者儀器外殼可靠接地。3.按DL421-91標準規定的方法準備試樣，并將試樣倒入電極杯，將電極杯放在儀器測試室內的熱浴孔中。 4.打開電源開關，儀器如下顯示：顯示：下面分別說明如下：⑴、“儀器檢查請按“””狀態系檢查儀器各項功能是否正常；按下該鍵屏幕顯示：按此定義操作，可以檢查儀器各項功能是否正常；可設置空杯電容值。⑵、“售后服務請按“””狀態系本公司產品售后服務內容和承諾；按下該鍵屏幕顯示：⑶、“測量檔案請按“””狀態系本儀器將所測得的數據記錄存檔，以被查閱:按下該鍵屏幕顯示：⑷、“測電阻率請按“””狀態系本儀器進行測量電阻率；按下該鍵屏幕顯示：選擇所測樣品的類別：點擊：“”鍵，則該項目被選中。點擊：“下一步”鍵，則屏幕對應顯示如下界面：絕緣油體積電阻率測定界面抗燃油體積電阻率測定界面自定義體積電阻率測定界面在此測定界面下，進行體積電阻率測定。

<莆田>天正華意電氣設備有限公司

莆田絕緣油介電強度測試儀按確認鍵，微調完畢。第三行為“預置油號”，在此設定試樣油號。第四行為“主機控制”選擇，是用戶選擇了網絡通訊，安裝了軟件和接收器的，可以把光標移到“主機控制”項對應的“確認”上，按一下“確認”鍵，頁面轉為此頁面。即進入“主機控制” 頁面，此頁面接收化驗室計算機信息，并將試驗結果送回計算機。正在等待主機控制第五行為日歷時鐘顯示，如要修改時鐘，可將光標移到欲修改的數據處，用上下鍵調整數據到期望值后按確認鍵即可。3、油樣測定頁：90．0組 確認第二組 確認第三組 確認2000年00月00日00：00當油樣溫度達到設定溫度后，儀器自動進入“油樣測定”頁，該頁首先顯示“組”、“第二組”、“第三組”提示，此時儀器等待鍵盤輸入指令，如開始做組，只要將光標移到“組”項，按“確認”鍵，儀器會自動打印結果，屏幕上也會顯示油樣結果數據，每做完一個結果都會提示正在放電，需要放電完了（正在放電的字樣消失），才可做下一次試驗。七、儀器操作1、打開外包裝箱，小心拆除填充泡沫，避免磕碰、損傷箱內儀器。按裝箱單核對箱內配備件，并將其妥善存放。將儀器從箱內取出，放在試驗臺上，并泡沫屑等雜物。試驗臺電源要配備帶地線的220V交流電源插座，必須保證電源接地良好。

<莆田>天正華意電氣設備有限公司 選購石油產品硫含量測定儀認準天正華意電氣設備有限公司

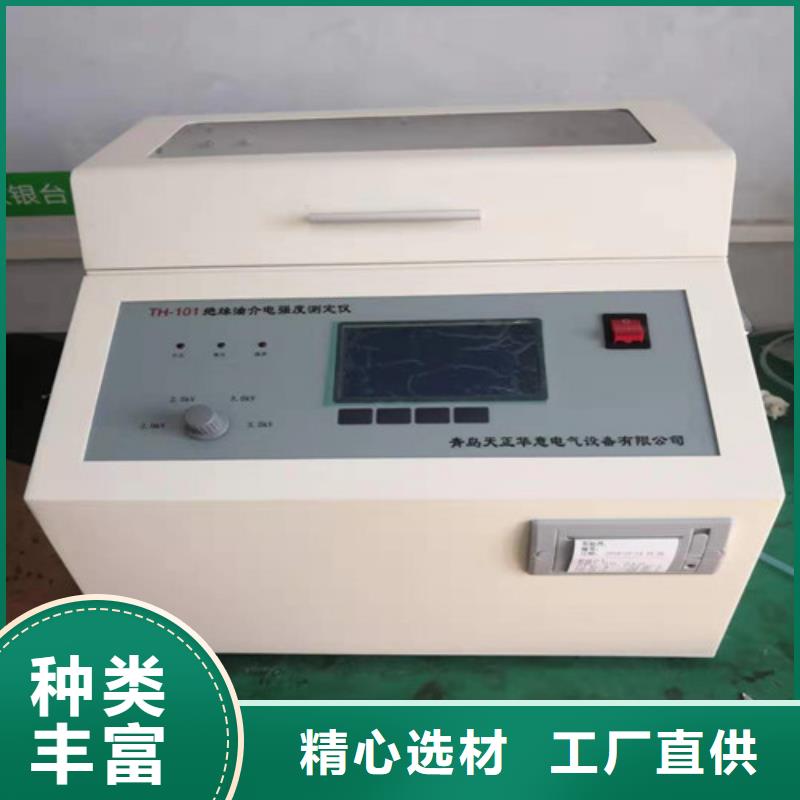

莆田絕緣油介電強度測試儀 絕緣油介電強度測試儀是我公司科研技術人員，依據標準GB507-86及行標DL-474·4-92DL/T596-1996的有關規定，發揮自身優勢，經過多次現場試驗和長期不懈努力，精心研制開發的高準確度、全數字化工業儀器。該機操作簡便，造型美觀大方。由于采用了全自動數字化微機控制，所以測量精度高、抗干擾能力強、可靠。 二、儀器特點1. 儀器采用大容量單片機控制，工作穩定可靠；2. 儀器內設寬范圍看門狗電路杜絕了死機現象；3. 多種操作選擇，儀器程序設有GB1986、GB2002兩種標準方法和自定義操作，能適應不同用戶的多種選擇；4. 儀器油杯采用特種玻璃一次澆鑄成型，杜絕了漏油等干擾現象的發生；5. 儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；6. 儀器內部具有過流、過壓、短路等保護等功能，并且具有極強的抗干擾能力，電磁兼容性好；7. 便攜式結構，易于移動，戶內外使用均很方便。

<莆田>天正華意電氣設備有限公司 選購石油產品硫含量測定儀認準天正華意電氣設備有限公司

莆田絕緣油介電強度測試儀經反復征求意見，于2017 年 3 月正式發布，用于替代國網總部及省、市公司原有相關變電運檢管理規定，適用于公司系統各級單位。本細則是依據《電網公司變電檢測管理規定（試行）》編制的第 65 分冊《絕緣油顆粒數檢測細則》，適用于 35kV 及以上變電站的變壓器、電抗器等充油電氣設備。本細則由電網公司運維檢修部負責歸口管理和解釋。本細則起草單位：國網青海電力。本細則主要起草人：鄭勇、路自強、馮超、王志惠、趙德祥、田生祥、楊放南。絕緣油顆粒數檢測細則1 檢測條件1.1 環境要求除非另有規定，檢測均在當地大氣條件下進行，且檢測期間，大氣環境條件應相對穩定。a) 取樣應在良好的天氣下進行。b) 檢測溫度不宜低于 5℃。c) 檢測相對濕度不大于 80％。d) 儀器的校準和樣品的準備和測試都應在潔凈室或凈化工作臺完成。e) 試驗室環境空氣中，大于 0.5μm 的灰塵顆粒不得超過 35 萬個/ m3，大于 5μm 的灰塵顆粒不得超過 3000 個/m3。1.2 待測樣品要求a) 用潔凈的 250ml 專用顆粒污染度取樣瓶，從設備下部取樣口采樣 250ml。b) 油樣在運輸、保管過程中要注意樣品的防塵、防震、避光和干燥等。1.3 人員要求進行絕緣油顆粒數檢測的人員應具備如下條件:a) 熟悉絕緣油顆粒數檢測技術的基本原理和標準。b) 了解絕緣油顆粒數檢測儀的技術參數和性能。c) 掌握絕緣油顆粒數檢測操作方法和影響因素。d) 了解被測樣品取樣基本要求。e) 熟悉電力生產和化學相關管理規定。f) 經過上崗培訓并考試合格。1.4 要求a) 嚴格執行電網公司《電力工作規程（變電部分）》相關要求。b) 現場取樣至少由 2 人進行。c) 取樣過程中應有防漏油、噴油措施。d) 測試儀器確保良好接地。e) 按照化學藥品使用規定進行操作

<莆田>天正華意電氣設備有限公司 選購石油產品硫含量測定儀認準天正華意電氣設備有限公司

莆田絕緣油介電強度測試儀啟動控溫：點擊“啟動控溫”字面即可。2：樣品編號：點擊“樣品編號”字面即可。進入試樣編號置入界面。3：電阻率測量：當儀器浴溫達到恒溫狀態時，根據標準要求，須攪拌試樣恒溫30分鐘后，可進行啟動電阻率測量。即點擊“啟動測量”字面即可。儀器進入自動測量狀態。60秒后測定完成，同時顯示打印和存儲測量數據。4：溫度校正：點擊“溫度校正”字面即可。儀器進入“溫度校正”界面狀態；屏幕顯示如下：操作者將當前標準溫度計示值（該標準溫度計要放入鋁浴油杯孔中，孔中要放入液體介質）輸入即可；此值可長期存儲在儀器內使用，儀器則自動修正溫度測量。在溫度校正被確認，即按下“確認”鍵后儀器返回上一個界面操作，在首頁界面，可以進行日期校正；點擊“時鐘校正”字面即可。儀器進行“日期時間調整”界面：⑸、試驗結束后，關閉電源，取下電極杯，倒出試樣并清洗電極杯以備下次試驗使用（如長期不用，油杯中應存儲油樣，以保護電極）。㈢、打印機的使用開啟電源開關，打印機面板指示燈點亮，正常可以使用。 四、保管和使用期限 １．儀器應存放在溫度-10℃～40℃、相對濕度在80％以下，且空氣中不含有腐蝕性氣體的環境中。２．在用戶遵守產品的保管、使用、安裝、運輸規則的條件下，從發貨日期起一年內，因產品制造質量不良而發生故障不能正常工作時，本廠免費為用戶維修或更換零件，超過保修期時收取維修費。五、注意事項⑴、儀器電源必須插在具有接地裝置三線插座上或通過儀器背面的接地端子與大地良好接觸。⑵、儀器啟動前必須先將三個測試插頭插在油杯上。否則在測量過程中，儀器插頭將有高壓，因此可能發生觸電傷人事故。 ⑶、在更換保險絲或其它零部件時，應拔下電源插頭。⑷、非本廠維修人員不得隨意拆啟儀器。⑸、在啟動儀器進入測量電阻率狀態時，儀器的內置浴體和外置浴體都帶有500伏高壓。嚴禁觸摸浴體，切記！！！⑹、儀器使用完畢后，應及時切斷電源，擦試干凈以備下次試驗使用。

<莆田>天正華意電氣設備有限公司 選購石油產品硫含量測定儀認準天正華意電氣設備有限公司

莆田絕緣油介電強度測試儀同時按下左鍵和復位鍵，先放開復位鍵，再放開左鍵，等待2～3秒，此時設定溫度為20℃；同時按下右鍵和復位鍵，先放開復位鍵，再放開右鍵，等待2～3秒，此時設定溫度為90℃。歡迎使用絕緣油體積電阻率測定儀設定溫度90度 當前溫度90.0度2、主菜單頁：該頁供用戶選擇操作項目可供選擇的項目有“設定溫度”、“微調溫度”、“設置油號”、“主機控制”、“修改時鐘”等項目。要從主菜單頁轉入首頁看控溫值，可按“確認鍵”進入首頁。主菜單操作如下：3、主 菜 單設定溫度 確認微調溫度 確認預置油號 確認主機控制確認2006年01月08日 11: 58行為“設定溫度”，移動光標到溫度數據處，按上下鍵可修改設定溫度，修改完畢，移光標到確認處，按確認鍵，數據存入內存，下次開機設定溫度仍為此值。第二行為“微調溫度”，控制溫度穩定后，屏幕顯示的溫度與實際溫度有誤差時，在此調節。首先移動光標到微調數據處，如果屏幕顯示的溫度低于實際溫度時應進行正微調，即按上移鍵，顯示“＋”號，同時微調值由零開始增加，但正微調值不超過＋3.0℃；如果屏幕顯示的溫度高于實際溫度時應進行負微調，即按下移鍵，顯示“-”號，同時微調值由零開始增加，但負微調值不超過-3.0℃當微調值到達期望值后釋放上移（或下移鍵），移光標到確認處，

<莆田>天正華意電氣設備有限公司 選購石油產品硫含量測定儀認準天正華意電氣設備有限公司 <莆田>天正華意電氣設備有限公司

莆田絕緣油介電強度測試儀本儀器是根據電網公司變電檢測通用管理規定第64分冊 《絕緣油油泥與沉淀物檢測細則》規定的要求設計的，適用于測定絕緣油的油泥和沉淀物。一、主要功能特點本儀器主要由玻璃器皿、控溫水浴、控溫漏斗、抽濾泵、電機自動攪拌和智能化電子控溫儀組成。具有體積小、重量輕、安裝使用方便、靈活和升溫快等優點。特別是按標準規定設計的控溫漏斗，小巧輕便，它具有可縮短操作時間和節約溶劑的優點。儀器主要結構包含如下：1、水浴箱：是本儀器的主體，用于對試樣的加熱。2、溫度傳感器：置于水浴箱中，檢測箱中浴液的溫度。3、抽濾瓶：用于盛接濾液。4、鎖緊件：與支架桿一起固定漏斗和調節漏斗的高度。5、支架桿：與鎖緊件一起固定漏斗和調節漏斗的高度。6、玻璃漏斗：與濾紙一起用于試樣過濾。7、控溫漏斗：受溫度控制的漏斗。8、控制箱：水浴箱和控溫漏斗的溫度控制器。左側為水浴箱的控溫儀，右側為控溫漏斗的控溫儀，控制箱后面板右側，為抽吸量調節旋鈕，根據試驗需要調節抽吸量。二、主要技術參數1、工作電源： AC（220±10％）V、50Hz。2、水浴加熱功率：1000W。3、水浴控溫范圍：室溫～90℃內可調。4、水浴溫度顯示：LCD數字顯示。5、水浴控溫精度：±1℃。6、漏斗控溫范圍：室溫～90℃內可調。7、漏斗控溫顯示：LCD數字顯示。8、漏斗控溫精度：±2℃。9、外形尺寸： 控制箱 390㎜×260㎜×590㎜(長×寬×高)；水浴箱 390㎜×290㎜×370㎜(長×寬×高)。10、環境溫度：≤35℃。11、相對濕度：≤85％。12、整機功耗：不大于1200W。

莆田絕緣油介電強度測試儀尊敬的用戶：感謝您選擇了三油杯全自動絕緣油介電強度測試儀！為方便您盡早盡快地熟練操作本儀器，我們特隨機配備了內容詳實的操作手冊，從中您可以獲取有關產品介紹、使用方法、儀器性能以及注意事項等諸多方面的信息。在次使用儀器之前，請務必仔細閱讀本操作手冊，并按本手冊對儀器進行操作和維護，這會有助于您更好的使用該產品，并且可以延長該儀器的使用壽命。 在編寫本手冊時，雖然我們本著科學和嚴謹的態度進行了工作，并認為本手冊中所提供的信息是正確和可靠的。然而，智者千慮必有一失，本手冊也難免會有錯誤和疏漏之處。如果您發現了手冊中的錯誤，請務必于百忙之中抽時間，盡快設法告知我們，并煩請監督我們迅速改正錯誤！本公司全體職員將不勝感激！本公司保留對儀器使用功能進行改進的權力，如發現儀器在使用過程中其功能與操作手冊介紹的不一致，請以儀器的實際功能為準。我們希望本儀器能使您的工作變得輕松、愉快，愿您在繁忙的工作之中體會到辦公自動化的輕松而美好的感覺！當您對本公司儀器感到滿意時，請向您的朋友！當您對本儀器有寶貴意見和建議時，請您一定要與我們聯系，本公司定竭盡全力給您一個滿意的答復。再次感謝您對我公司的支持！

<莆田>天正華意電氣設備有限公司 選購石油產品硫含量測定儀認準天正華意電氣設備有限公司

莆田絕緣油介電強度測試儀儀器按設定溫度自動控溫，到達設定溫度后，儀器自動恒溫30分鐘后，屏幕顯示提示試驗人員可以開始試驗。在正常情況下，試驗人員可在屏幕顯示“組，第二組，第三組”后面，按相應的“確認”鍵即可。儀器試驗完成會自動顯示并打印測試結果。如儀器工作在“主機通訊”狀態下，儀器會自動將測定結果傳送給化驗室計算機。八、安裝打印紙1、安裝紙卷與上紙：翻下打印機前蓋，捏住固定機頭的機頭拉板兩側的彈性卡條，將機頭拉板拉出約2毫米，接通打印機電源，打印機走紙三行后，進入待命狀態，此時指示燈亮。按一下按鍵，指示燈滅，再按住按鍵1秒鐘以上，打印機開始走紙；或直接按住按鍵1秒鐘以上，打印機開始走紙。將打印紙的前端剪成三角形后，將打印紙退入打印機進紙口，打印紙會被打印機卷進。待打印紙從打印機機頭上方出紙口處伸出一段時，按一下按鍵停止走紙，自動進入指示燈亮的待命狀態。稍用力捏住彈性紙軸的兩端，可將彈性紙軸上的紙卷安裝到紙軸架上。2、檢測：將打印機電源關斷，按住SEL鍵后接通打印機電源，打印機進入自檢測，打印出自檢清單。3、更換色帶：打印色帶經過一段時期的使用后，打印的字跡會變淺，需要更換色帶盒。翻下打印機前蓋板，捏住固定機頭的機頭拉板兩側的彈性卡條，將機頭拉板拉至色帶盒全部露出，更換色帶。九、注意事項1、面板為液晶顯示器，不能用硬物磕碰，否則會造成顯示器的性損壞。2、儀器試驗時會產生高壓，上電前必需使儀器可靠接地，接地不良會引起危險或造成數據不穩定。3、“測試”和“正在放電”過程中不允許換插頭或關機。4、裝油杯和注油樣時要十分仔細，保證無污染，確認無誤后再開始試驗，否則影響測定精度。5、溫度微調前，應保證實際溫度與顯示溫度的誤差是在控溫穩定15分鐘后情況下，做出調整。6、如有誤操作，可按“復位”鍵，重新開始操作。7、電源必須做好良好接地。
