莆田異頻線路參數測試儀但是如果考慮到線路較長，由于桿塔之間導線的懸垂所增加的實際線路長度大于輸電線路的地理長度，利用同一種波速測試短線路和超長線路的測試誤差相差較大。有必要在現場重新測試該線路的實際電波傳播速度，并以此速度測試該線路故障距離，以減小測試誤差。1．儀器在波速測量時的接線方式：見圖十九圖十九 電波測速接線方式示意圖測試被測線路的電波傳播速度時，儀器應該處在低壓脈沖法工作方式。儀器的Q9測試夾子線的紅夾子夾在線路的任一相，黑夾子夾在線路的接地線或另外一相上。2．“波速測量”：“波速測量”方法如下：將儀器檢測方法預置在“檢測方法”的“低壓脈沖法”測試狀態，選取適當?shù)摹伴L度選擇”，點擊“波速測量”，屏幕將彈出 “請選擇計算方式”提示菜單（如圖二十所示）。觸摸筆點擊菜單中的“用實時通訊數據計算速度”和“測量吧”模擬鍵后，儀器開始輸出測試脈沖，并在屏幕上顯示出發射脈沖與回波脈沖。將波形適當擴展，并用游標卡尺卡住發射脈沖和回波脈沖的前沿拐點。兩游標間顯示的數字為兩脈沖間的間隔時間（如圖二十一所示）。此時，用觸摸筆點擊“計算速度”模擬鍵，儀器界面又彈出提示“請輸入兩游標間的距離”（線路的地面長度）的子菜單。如圖二十二、圖二十三所示。用數字鍵輸入線路的準確地面長度后，點擊菜單中的“確認”鍵。屏幕馬上置換成波速測量結果顯示界面。在子菜單和“設備當前參數”欄中顯示出該線路中的電波傳播速度數值。如圖二十四所示。此數值作為以后測試該線路故障時的波速選用值。點擊子菜單中的“離開”模擬鍵，屏幕回到初始界面后便可按提示進行測試 點擊“采樣”鍵，儀器將進入傳播速度輸入界面。點擊“確定”鍵，儀器便自動進行數據采集。測試結果界面如圖二十五所示。此時便可用觸摸筆啟動游標對故障波形進行距離測量。

莆田異頻線路參數測試儀裝置自動進行自檢，在裝置狀態條（“TH-ZJD”條）處顯示裝置信息：（1）正常時顯示TH-ZJD；（2）定值錯誤時顯示為：定值錯誤。在系統狀態條（“系統運行正常”條）處顯示系統信息：（1）發生接地時顯示：系統接地；（2）發生諧振時顯示：系統諧振；（3）發生PT斷線時顯示為：PT斷線；5.2.1主菜單由正常界面按“確認”鍵，進入主菜單界面。用“上”，“下”鍵選擇菜單，按“確認”鍵進入相應菜單。按“取消”鍵，退出主菜單界面，回到正常界面。主菜單如圖5.3所示：圖5.35.2.2運行菜單運行功能菜單，是為運行人員準備的操作菜單。它只能修改部分參數，和瀏覽一些必要的參數及運行狀態。按“確認”鍵進入運行菜單，界面如圖5.4，5.5所示：圖5.4 圖5.5使用面板上的方向鍵( “” “”以下簡稱“方向鍵”)選擇菜單，把光標移到相應的菜單項按“確認”鍵進入相應的菜單項：a) “接地故障追憶”：可顯示近20次接地故障信息。失電后記錄不丟失。接地故障信息顯示如圖5.6 、5.7所示：圖5.6 圖5.7母線號：接地線路所在的母線號。母線電壓：接地線路所在的母線電壓。接地線路：接地線路或母線的名稱代碼，以及接地相（在有相電壓板的條件下）。開始時間：接地線路發生接地時的日期和時間。結束時間：接地線路結束接地時的的日期和時間。信息序號：左下角記錄的信息總數量，和當前的記錄號，值為20，記錄近所發生的接地開始，終止信息。進入菜單時，彈出的為近的記錄信息。打印接地記錄：對當前記錄進行打印。鍵盤操作：使用“→”“←”方向鍵可選定查看一條接地記錄，使用“↑”“↓”方向鍵可翻頁查看本條記錄的全部信息（如圖5.6、圖5.7）。當光標處于“打印接地記錄”時，按“確認”鍵進行打印。如果故障追憶表內無接地內容，則顯示“無記錄”，按任意鍵返回。b) “諧振故障追憶”：可顯示近20次諧振故障信息。失電后記錄不消失。

莆田異頻線路參數測試儀測試電源輸出（A、B、C、N）插孔（電流測量端子）安裝位置：如圖3—1—。功 能：包含A（黃色）、B（綠色）、C（紅色）和N（黑色）共4個端子，提供儀器測試輸出電源；注 意：測試過程中此輸出端子有較大電流輸出，嚴禁用手觸碰端子金屬部分，以防電擊；3.6、電壓測量輸入（UA、UB、UC、UN）插孔（電壓測量端子）安裝位置：如圖3—1—。功 能：包含UA（黃色）、UB（綠色）、UC（紅色）和UN（黑色）共4個端子，提供儀器測試輸入電壓；注 意：測試過程中嚴禁用手觸碰端子金屬部分，以防電擊；3.7、測量輸入保險管安裝位置：如圖3—1—。功 能：測試過程中保護儀器本身，防止不正常情況下通過輸入端損壞儀器；注 意：測量過程中如出現顯示器上那一相電壓顯示的數據不正確（如數據亂跳動或者始終不變等），則可能此相的保險管已經燒毀；更換保險管時可用十字螺絲刀輕輕擰開外面的黑色護套，然后裝入新的保險管重新擰上外殼即可；3.8、接地接線柱安裝位置：如圖3—1—。功 能：儀器保護接地；注 意：儀器內部自帶接地保護裝置，測試中應當保證接入可靠地網；3.9、輸入電源開關安裝位置：如圖3—1—。功 能：打開此關，儀器上電進入工作狀態。關閉此開關，也同時關閉儀器內部所有電源系統，緊急情況應立即關閉此開關并拔掉輸入電源線；注 意：此開關是自帶漏電保護的空氣開關，當出現后端漏電的情況下此開關將自動斷開，可再次檢查接線后再合上開關；3.10、電源輸入插座（AC220）安裝位置：如圖3—1—。功 能：使用標準大功率專用插座與市電或發電機相連接；注 意：電源線插頭是大號空調插座，一般三角插座可能插不進，可使用儀器附帶的接線排插延長接線；3.11、打印機安裝位置：如圖3—1—。功 能：顯示可打印數據時，將光標移動至“打印”項按確認鍵打印。注 意：打印機為全自動熱敏打印機，打印紙寬55mm。更換打印紙時請使用熱敏打印機專用打印紙，首先按下打印機下部凸起的按鈕，打印機蓋板將自動彈起，然后按順序?qū)⒋蛴〖埛湃氪蛴〖垈}內并留少許部分在外面，合上打印機蓋板

莆田異頻線路參數測試儀 參考接線測試開始前，將測量端的線路引下線可靠接入大地，并將面板左上角的儀器接地端子可靠接入大地，然后分別將電源輸出信號地N和電壓輸出信號地UN分別可靠接入大地，將測試電源輸出端子A、B、C連接到線路測量引下線儀器電源側，將電壓測量端子 UA、UB、UC接入線路引下線線路側，儀器測試接線完成后，再打開線路引下線的接地，以保證設備和操作人員的。5.1、正序阻抗接線（如下圖），零序阻抗也可采用此種接線方法接線，儀器內部會自動在內部切換接線。圖5—1、正序阻抗接線5.2、零序阻抗接線圖（如下圖）圖5—2、零序阻抗接線5.3、線路互感接線（如下圖）圖5—3、線路互感接線5.4、正序電容接線（如下圖），零序阻抗也可采用此種接線方法接線，儀器內部會自動在內部切換接線。圖5—4、正序電容接線5.5、零序電容接線（如下圖）圖5—5、零序電容接線5.6、耦合電容接線（如下圖）圖5—6、耦合電容接線儀器測試采用四極法原理，被測線路需要電流引下線3根，電壓引下線3根，電流測試線位于測試電源側，電壓引下線位于線路側，以測量端的測試線和接觸電阻的影響。如果測試引下線只引出3個端子，盡量用截面積足夠大的導線，并保證與線路測量端可靠連接，避免引入較大的接線誤差。儀器測試接線極為簡捷，只需一次接入上述測試線，通過儀器自動控制測量方式和被測線路對端接線方式配合，即可完成所有序參數測量，大大提高測試效率和操作性。儀器內部已經將N、UN、左上角的儀器接地端等三個柱子可靠連接，現場接線時可以只連接左上角的儀器接地端到大地就可以了。

莆田異頻線路參數測試儀從以上分析我們不難看出：1、接地線路的零序電流應該是所有線路中值的。2、接地線路的零序電流方向明顯不同于其他未接地線路，相位相差180度。這兩個結論作為接地選線裝置的原理依據，我們稱之為“相對原理、雙重判據”。單源多線路中性點不接地系統單相接地時電壓電流分析圖系統圖 （b）非故障線路1電流與母線電壓相量圖 （c）故障線路電流電壓相量圖根據上圖分析，可以得出以下幾點結論：（1）在小電流系統中發生單相接地故障時，不存在負序電壓分量，只有正序電壓和零序電壓分量。單相接地短路時出現的故障電流為電容電流。因各序電流在線路上形成的壓降很小，可以忽略不計，所以正序網絡中阻抗為零，負序網絡中阻抗也為零，零序網絡中僅有對地電容，即電容電流就是零序電流（2）在中性點不接地的電網中發生單相接地故障時，故障相對地電壓為零，非故障相對地電壓為電網的線電壓，電網出現零序電壓，它的大小等于電網正常工作時的相電壓，但電網的線電壓仍是三相對稱的。（3）非故障線路3IO的大小等于本線路的接地電容電流。故障線路3IO的大小等于所有非故障線路3IO之和，也就是所有非故障線路的接地電容電流之和。（4）非故障線路的零序電流超前零序電壓為90度；故障線路的零序電流滯后零序電壓90度；故障線路的零序電流與非故障線路的零序電流相位相差180度。(5）接地故障處的零序電流大小等于所有線路（包括故障線路和非故障線路）的接地電容電流的總和，它超前零序電壓為90度，由于單相接地的穩態故障電流比較小，有可能接近于或低于電流互感器容許電流的下限值，測量誤差較大，同時，穩態故障電流在數值上可能與零序電流濾過器的不平衡電流值接近，很難區別。對消弧線圈接地系統，由于感性電流補償，使故障線路穩態故障電流更小，甚至出現反相，給故障選線增加困難。

莆田異頻線路參數測試儀本儀器根據電波在線路中的傳播過程中遇到特性阻抗發生變化的地方會產生反射波的原理對故障距離進行測試。如果已知電波在線路上的傳播速度，便可由兩次反射波的特征拐點計算出故障點到測試端的距離來。其公式為：S ＝0.5×V×T式中S代表故障點到測試端的距離；V代表電波在線路上的傳播速度；T代表電波在故障點與測試端間來回反射的時間。人們可根據屏顯波形，用雙游標卡住兩次反射波的特征拐點，稍加人工干預就可以由計算機自動完成測距過程。測試過程迅速，結果準確。六、功能鍵及系統界面的介紹1.儀器面板結構示意圖如圖二所示2．面板結構說明面板的左邊是儀器的顯示屏，此顯示屏為觸摸屏。各種功能鍵都在熒屏的右側和下側。面板的右邊為儀器的電源開關、位移和幅度調節旋鈕、復位按鈕、“USB”接口和信號接口、機內電池充電接口以及工作狀態指示燈。其屏幕下方還有當前設置參數提示。3．熒屏觸摸鍵說明熒屏觸摸按鍵分為三大功能模塊，操作內容定義清晰，實際操作時反而簡單，相當于屏幕菜單的快捷鍵操作。熒屏右側按鍵模塊，只是在儀器進入設置界面時，對被測電纜的長度選擇確定后就可采樣了。打印波形、打開文件的選擇操作和保存文件的操作。只要點擊相關模擬鍵，屏幕將彈出二級菜單引導操作人員逐項選擇相關命令，儀器便開始執行此項菜單的相關命令，完成操作者意圖七、測量方法與步驟：接通電源后機器自動進入測試界面，即可進行測量。其測試界面。

莆田異頻線路參數測試儀從以上分析我們不難看出：1、接地線路的零序電流應該是所有線路中值的。2、接地線路的零序電流方向明顯不同于其他未接地線路，相位相差180度。這兩個結論作為接地選線裝置的原理依據，我們稱之為“相對原理、雙重判據”。單源多線路中性點不接地系統單相接地時電壓電流分析圖系統圖 （b）非故障線路1電流與母線電壓相量圖 （c）故障線路電流電壓相量圖根據上圖分析，可以得出以下幾點結論：（1）在小電流系統中發生單相接地故障時，不存在負序電壓分量，只有正序電壓和零序電壓分量。單相接地短路時出現的故障電流為電容電流。因各序電流在線路上形成的壓降很小，可以忽略不計，所以正序網絡中阻抗為零，負序網絡中阻抗也為零，零序網絡中僅有對地電容，即電容電流就是零序電流（2）在中性點不接地的電網中發生單相接地故障時，故障相對地電壓為零，非故障相對地電壓為電網的線電壓，電網出現零序電壓，它的大小等于電網正常工作時的相電壓，但電網的線電壓仍是三相對稱的。（3）非故障線路3IO的大小等于本線路的接地電容電流。故障線路3IO的大小等于所有非故障線路3IO之和，也就是所有非故障線路的接地電容電流之和。（4）非故障線路的零序電流超前零序電壓為90度；故障線路的零序電流滯后零序電壓90度；故障線路的零序電流與非故障線路的零序電流相位相差180度。(5）接地故障處的零序電流大小等于所有線路（包括故障線路和非故障線路）的接地電容電流的總和，它超前零序電壓為90度，由于單相接地的穩態故障電流比較小，有可能接近于或低于電流互感器容許電流的下限值，測量誤差較大，同時，穩態故障電流在數值上可能與零序電流濾過器的不平衡電流值接近，很難區別。對消弧線圈接地系統，由于感性電流補償，使故障線路穩態故障電流更小，甚至出現反相，給故障選線增加困難。

莆田異頻線路參數測試儀電源部分電源部分輸出電源為：＋5V 12V。 4.1.1.2人機接口a) 直流電源指示、運行及接地指示；b) 液晶顯示功能：漢字顯示；c) 打印功能：可自動打印接地選線故障信息。d) 存儲功能：存儲裝置定值參數，存儲檢測出的接地、諧振故障信息；e）鍵盤功能：觸摸鍵盤。4.1.1.3信息處理部分a) 檢測接地及選線功能；b) 檢測諧振及消諧功能；c) 檢測斷線功能；d) 通迅功能：RS-232或RS-485通訊接口。4.2選型指南4.2.1裝置尺寸MGL系列裝置，結構都為標準的19" 4U機箱。詳細尺寸及安裝開孔見“ 機箱結構”一章。5裝置使用說明5.1裝置前面板說明裝置面板示意圖如圖5.1所示。圖5.1 前面板示意圖 前面板示意圖說明：①液晶顯示屏：顯示系統的運行狀態及故障信息。②信號指示燈:1)運行信號燈（綠光）：裝置處于運行狀態時，此燈閃爍。2)接地信號燈（紅光）：檢測到系統發生接地故障時，此燈亮，接地消失后 燈滅。3)故障信號燈（紅光）：檢測到系統諧振、斷線故障以及裝置本身故障等情況之一時，此燈亮，故障解除后燈滅。4)跳閘信號燈（紅光）：裝置發出跳閘信號時，此燈亮，按“復歸”鍵燈滅。③ 緊湊型鍵盤：共有六個鍵，“↑、↓、←、→”鍵完成光標的移動及數值的修改 “取消”鍵用于取消某項操作或退出某個菜單；“確認”鍵用于確認某項操作。5.1.1通電前檢查通電前，檢查電源電壓是否正常，接線是否正確，裝置各插接件是否插接牢固。5.1.2通電檢查將裝置通電，觀察板上的運行指示燈和液晶顯示屏。正常情況為：運行燈閃爍，液晶顯示系統運行正常界面。5.2操作說明裝置的操作可分為運行和設置兩部分。裝置在正常狀態下工作時，液晶顯示屏下行顯示當前系統的日期和時間。如要對裝置進行操作，按“確認”鍵進入主菜單。正常運行界面

莆田異頻線路參數測試儀異頻線路參數測試儀是現場測試各種高壓輸電線路(架空、電纜、架空電纜混合)工頻參數的高精度測試儀器。儀器內置變頻電源模塊，可變頻調壓輸出電源。頻率可變?yōu)?5Hz或55Hz，采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。隨著電網的發展和線路走廊用地的緊張，同桿多回架設的情況越來越普遍，輸電線路之間的耦合越來越緊密，在輸電線路工頻參數測試時干擾越來越強，嚴重影響測試的準確性和測試儀器設備的性，針對這一問題，我們開發了新一代輸電線路異頻參數測試系統，集成變頻測試電源、精密測量模塊、DSP高速數字處理芯片及獨有的抗感應電壓電路；有效地強干擾的影響，保證儀器設備的，能極其方便、快速、準確地測量輸電線路的工頻參數。儀器主要具有如下特點：?體積小、重量輕在原來一體機的基礎上把主機和電源獨立開來，極大地方便了使用、運輸和售后。是目前國內同等產品當中體積小、重量輕的；為試驗提供了一種簡單便捷的試驗手段。?接入電源簡單方便儀器所有測量過程僅僅只需接入市電220V電壓即可，解決現有測量方法中現場380V電壓接入不方便的麻煩。?的抗感應電壓能力儀器內部采用獨特的（號：9.X）抗感應電壓電路，保證儀器能夠承受更高的感應電壓，能夠在上萬伏的高感應電壓下正常工作。?變頻技術、精準測量抗干擾能力強，由儀器內部自帶變頻電源模塊提供儀器測量輸出電源，頻率可變?yōu)?5Hz或55Hz，并采用數字濾波技術，有效地避開了現場各種工頻干擾信號，使儀器實現高精度、準確可靠的測量。?DSP高速處理器精準快速，儀器內部采用專業的DSP快速數字信號處理器作為處理核心，在保證測量數據精準的前提下，大大的了一起本身的運算處理能力。

莆田異頻線路參數測試儀是現場測試各種高壓輸電線路(架空、電纜、架空電纜混合)工頻參數的高精度測試儀器。儀器為一體化結構，內置變頻電源模塊，可變頻調壓輸出電源。頻率可變?yōu)?5Hz或55Hz，采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。隨著電網的發展和線路走廊用地的緊張，同桿多回架設的情況越來越普遍，輸電線路之間的耦合越來越緊密，在輸電線路工頻參數測試時干擾越來越強，嚴重影響測試的準確性和測試儀器設備的性，針對這一問題，我們開發了新一代輸電線路異頻參數測試系統，集成變頻測試電源、精密測量模塊、DSP高速數字處理芯片及獨有的抗感應電壓電路；有效地強干擾的影響，保證儀器設備的，能極其方便、快速、準確地測量輸電線路的工頻參數。儀器主要具有如下特點：?一體化結構，體積小、重量輕儀器內部高度集成化，把傳統測量方法中將近一卡車的設備器材全部集成在一體化主機箱內；是目前國內同等產品當中體積小、重量輕的；為試驗提供了一種簡單便捷的試驗手段。?接入電源簡單方便儀器所有測量過程僅僅只需接入市電220V電壓即可，解決現有測量方法中現場380V電壓接入不方便的麻煩。?的抗感應電壓能力儀器內部采用獨特的（號：9.X）抗感應電壓電路，保證儀器能夠承受更高的感應電壓，能夠在上萬伏的高感應電壓下正常工作。?變頻技術、精準測量抗干擾能力強，由儀器內部自帶變頻電源模塊提供儀器測量輸出電源，頻率可變?yōu)?5Hz或55Hz，并采用數字濾波技術，有效地避開了現場各種工頻干擾信號，使儀器實現高精度、準確可靠的測量。?

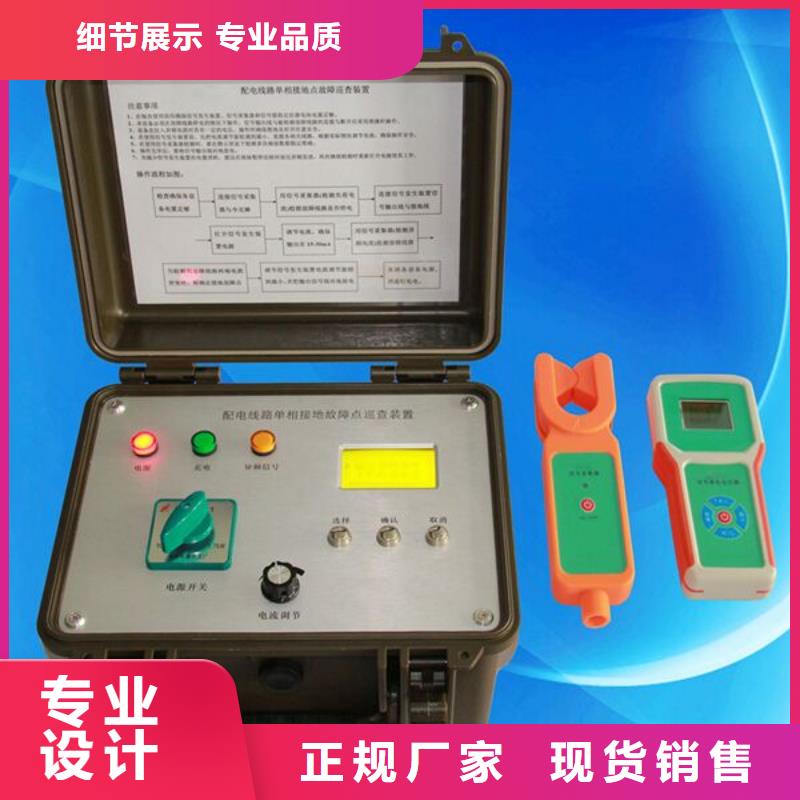

莆田異頻線路參數測試儀可以通過在線路任意位置檢測該信號的存在與否，判斷故障點的位置。示意圖如下:2.3操作步驟步：確認故障線路已經停電（可用信號采集器和信號接收定位器檢測）第二步：用信號源（信號發生裝置）向故障線路注入檢測信號第三步：用信號采集器和信號接收定位器根據二分法檢測信號第四步：確定故障點三、特點及技術參數3.1特點（1）通過絕緣桿操作，內部有熔斷保護裝置，操作可靠（2）內置內置大容量鋰電池電源（可車載充電），無需另外提供電源，使用方便，經久耐用（3）信號發生裝置可以配置一組或多組信號采集接收器，可以進一步提高查找速度（4）電流采集接收無線天線內置，確保鉗表絕緣可靠（5）背光顯示可以設置，方便夜間使用（6）體積小、重量輕、操作簡單、攜帶方便3.2技術參數（1）信號發生裝置輸出范圍：0-70mA輸出精度：±1mA輸出功率：50W測量范圍：0-80k檢測線路長度：大于100km顯示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm電 源：鋰電池12V12Ah工作時間：大于4h工作溫度：-10℃～＋50℃裝置尺寸：327mm＊282mm＊218mm裝置重量： 8kg（2）信號采集器 檢測方式：鉗形CT積分方式傳輸方式：433MHz無線傳送傳輸距離：40m鉗口尺寸：Φ33mm測量范圍：0.1mA-100.0mA(異頻電流) 1A-600A（負荷電流）測試精度：±％工作時間：大于10h裝置尺寸：255mm＊76mm＊31mm電 源：堿性干電池1.5V＊4裝置重量： 340g（3）信號接收定位器顯示方式：中文液晶，背光功能工作時間：大于10hLCD尺寸：54mm＊50mm裝置尺寸：204mm＊100mm＊35mm電 源：堿性干電池1.5V＊5裝置重量： 360g
