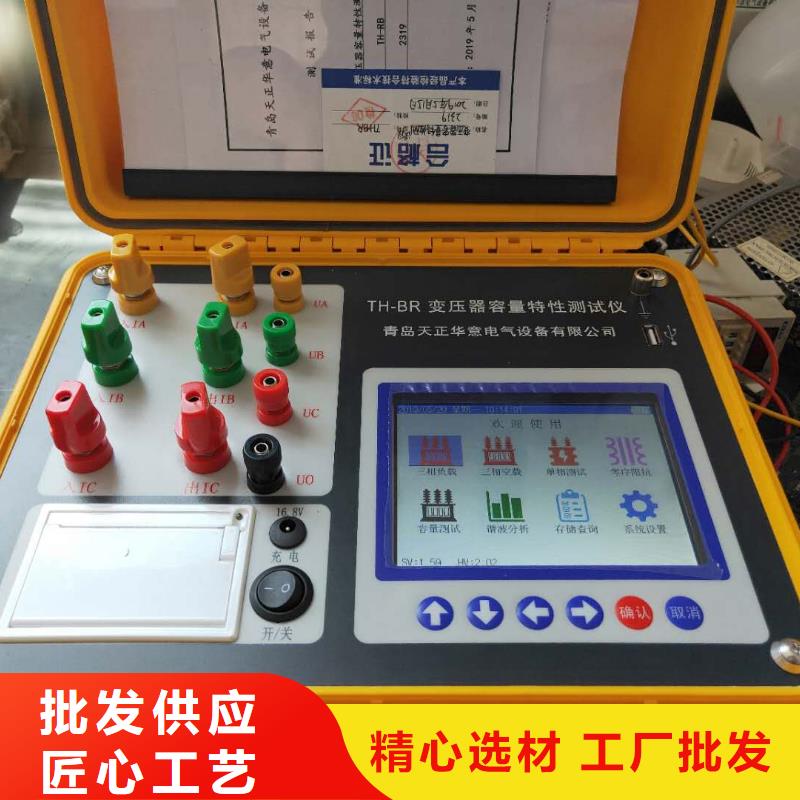

莆田變壓器容量特性測試儀技術指標1、輸入特性有源部分：電壓測量范圍：0~10V電流測量范圍：0~10A無源部分：電壓測量范圍：0~750V 寬量限。電流測量范圍：0~5A~100A內部雙量程。2、準確度電壓：±0.1％電流：±0.1％功率：±0.1％（CosΦ＞0.2），±0.2％（0.02＜CosΦ＜0.2）3、工作溫度：－25℃~ ＋65℃4、充電電源：交流160V~260V5、絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。⑵、工作電源輸入端對外殼之間承受工頻2kV（有效值），歷時1分鐘實驗。6、主機體積：32cm×24cm×13cm7、重量：3kg三、結構外觀儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分安裝在主機內部，其主機外箱采用高強度進口防水注塑機箱，堅固耐用，配件箱用來放置測試導線及配套工具。1、結構尺寸結構尺寸（圖1）圖1、主機與配件箱尺寸2、面板布置面板布置圖（圖2）圖2、面板布置圖如圖2所示：上方從左到右依次為特性測試用輸入端子（A相100A電流輸入端子正極Ia100A、A相5A電流輸入端子正極Ia5A、A相電流輸入端子負極Ian、B相100A電流輸入端子正極Ib100A、B相5A電流輸入端子正極Ib5A、B相電流輸入端子負極Ibn、C相100A電流輸入端子正極Ic100A、C相5A電流輸入端子正極Ic5A、C相電流輸入端子負極Icn、電壓輸入端子Ua、Ub、Uc、）、充電電源插座及開關、接地端子、容量測試用接線端子和打印機。面板左下方為彩色液晶顯示屏；液晶右側為鍵盤。

莆田變壓器容量特性測試儀容量測試結果準確率達100％。它一種設備相當于五種設備：有源變壓器容量測試儀＋變壓器損耗參數測試儀＋零序阻抗測試儀＋諧波分析儀＋示波器。它可對各種變壓器的容量、空載電流、空載損耗、短路損耗、阻抗電壓、零序阻抗等一系列工頻參數進行精密的測量，并能測量空負載試驗時的電壓、電流失真度和諧波含量，還可以進行矢量分析。該儀器具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點完全可取代以往利用多表法測量變壓器損耗和容量的方法，接線簡單，測試、記錄方便，大大提高了工作效率。它以大屏幕彩色液晶作為顯示窗口，菜單操作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷，是各級電力用戶的 產品。

莆田變壓器容量特性測試儀第二章 技術指標1、輸入特性有源部分：電壓測量范圍：0~10V 電流測量范圍：0~10A無源部分：電壓測量范圍：0~800V 寬量限（可以外接電壓互感器）。電流測量范圍：0~100A內部全部自動切換量程（可以外接電流互感器）。2、準確度：電壓、電流、頻率：±0.2％功率：±0.2％（CosΦ＞0.1），±0.3％（0.02＜CosΦ＜0.1）3、匝比測試精度：0.2％4、直阻參數I.輸出電流：＜5mA、40mA、200mA、1A、5A、10AII.分辨率：0.1μΩIII.量程： 100Ω-20KΩ （＜5mA檔）a.1Ω-250Ω （40mA檔）b.100mΩ-50Ω (200mA檔)c.5mΩ-10Ω (1A檔)d.1mΩ-2Ω (5A檔)e.0.5mΩ-0.8Ω (10A檔)IV.準確度：大于5毫安：2‰ 小于5毫安： 5‰5、工作溫度：－10℃~ ＋40℃6、絕緣：⑴ 電壓、電流輸入端對機殼的絕緣電阻≥100M?。⑵ 工作電源輸入端對外殼之間可承受工頻2KV（有效值）、歷時1分鐘試驗。7、體積：41cm×35cm×18cm8、重量：6Kg第三章 結構外觀儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分都在主機內部，其主機外箱采用高強度進口防水注塑機箱，堅固耐用，配件箱用來放置測試導線及工具。3.1 結構尺寸圖一 主機與配件箱尺寸3.2 面板布置圖二 面板布置圖面板布置圖說明：列是變壓器特性測試輸入端子，有電壓輸入端子（Ua、Ub、Uc、Un）輸入范圍（0-750V），電流輸入端子（Ia＋Ia-Ib＋Ib-Ic＋Ic-）輸入范圍（0-100A）；第二列是容量測試端子，包括（UaUbUcUn；IaIbIc）；第三列是變壓器綜合測試端子，變比測試，匝比測試；第四列是直流電阻測試端子，接地端子；一列是溫度采集，變壓器外觀數據電子卡尺采集端子，上部是電源插座、工作開關；面板左下方為液晶顯示屏；液晶右側為打印機和控制鍵盤。

莆田變壓器容量特性測試儀我國電力系統實行兩部制電價：除了收取計量裝置所計量的費用外，還要根據變壓器容量收取基本電費；對于較大用戶在投運變壓器時還要一次性交納增容費。隨著電力行業的發展，用電量的增大，自有變壓器和個人承包變壓器已漸漸占據了配變中相當的份額，隨之而來的就是個人為了達到少交費、多用電的目的而采取的各種弄虛作假的手段（主要是改、換變壓器銘牌）；有些用戶年偷電費額達數十萬之多，電力部門苦于沒有有效的控制手段。 有源變壓器特性-容量綜合測試儀是我公司針對這種問題專門開發、研制的專門用于變壓器容量、損耗參數測量的高精度儀器。它自帶能充電電池，不用外接電源即可工作，充電一次可連續測量500臺次；同時，內部數字合成三相標準正弦波信號（絕非簡單的逆變交流輸出，保證了非額定條件下各測試項目測試數據的準確性），經功率放大器可提供三相精密交流測試源；在測量變壓器容量和變壓器的短路損耗時不需要外接三相測試電源及調壓器、升流等輔助設備，簡化了接線，大大提高了工作效率。

莆田變壓器容量特性測試儀容量參數部分的各個參數說明：?分接檔位：指變壓器分接開關當前位置；配變通常都有三個分接位置，通常在2分接測量，如果分接位置不在標準檔位，而又不愿改變分接位置，必須輸入當前的正確位置。?參比容量：對測試變壓器容量數據的參照比對。?試品編號：為6位數字或大寫英文字母組成。特性參數部分的各個參數說明：?變壓器容量：指被測變壓器的額定容量，單位KVA。?PT 變比即電壓變比：當需要外接電壓互感器進行測量時，此參數代表外接電壓互感器的變比（如：10000V/100V的電壓互感器應輸入100），不外接電壓互感器測量時，此參數應設為1。?CT 變比即電流變比：當需要外接電流互感器進行測量時，此參數代表外接電流互感器的變比（如：100A/5A的電流互感器應輸入20），不需外接電流互感器測量時，此參數應設為1。
