莆田變壓器容量特性測試儀液晶界面液晶顯示界面主要有十一屏，包括主菜單和十個功能界面，下面分別加以詳細介紹。1、主菜單界面儀器開機即進入主菜單，界面如圖3所示：圖3、主菜單界面主菜單共有十個可選項，分別為：容量測試、參數設置、有源負載、單相空載、三相空載、單相變測試、三相短路、結果查詢、電氣參數、諧波分析。當光標指向哪一個功能選項時，哪個選項就變?yōu)榉瓷@示，可見圖四界面中選中項為‘容量測試’功能，按上下左右鍵可改變光標指向的選項。此時，按‘’確定鍵進入選中的功能顯示屏。下端為提示行，顯示當前的日期時間、內部電池的電壓幅值和剩余電量百分比，從而可以及時掌握儀器的電池電量情況，了解儀器是否要充電避免沒有及時充電而在現場無法正常工作的情況。各功能選項的用途分別為：?容量測試：用來測量變壓器的容量值。?參數設置：用來對變壓器空負載試驗的必要的參數進行設置。?有源負載：用儀器內部電源來進行變壓器的短路試驗，無需其他輔助設備。?單相空載：使用單相電源進行三相變壓器的空載試驗；在現場三相電源一般不容易滿足要求，我公司獨創了一種單相電源對三相變壓器進行空載試驗的方法。針對Y/Yn0的配電變壓器，只需要單相市電（交流220V）即可進行空載試驗。?三相空載：使用外接的三相電源進行變壓器的空載試驗。?單相變測試：外接電源測試單相變壓器的空負載、三相變的零序阻抗。?三相短路：使用外接的三相電源進行變壓器的短路試驗。?結果查詢：查看已保存的測試結果記錄。同時可將儀器內部保存的測試記錄上傳到后臺管理計算機，方便用戶進行測試結果的管理。?電氣參數：用來進行各種電參量的測量，包括：波形顯示、矢量分析、實時數據。?諧波分析：用來檢測試驗電源的諧波含量。

變壓器綜合特性測試儀廠家供應

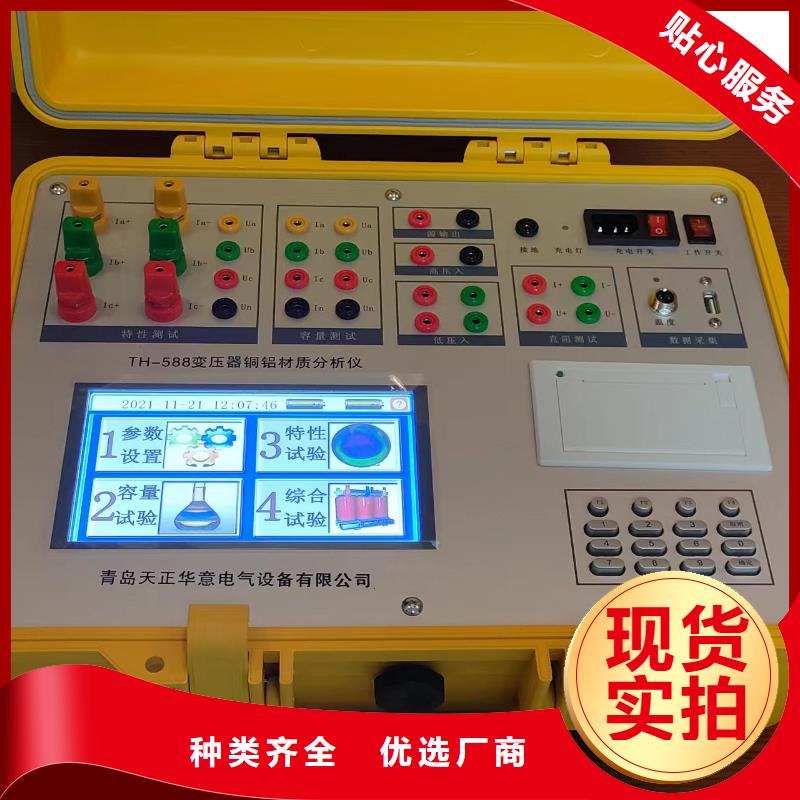

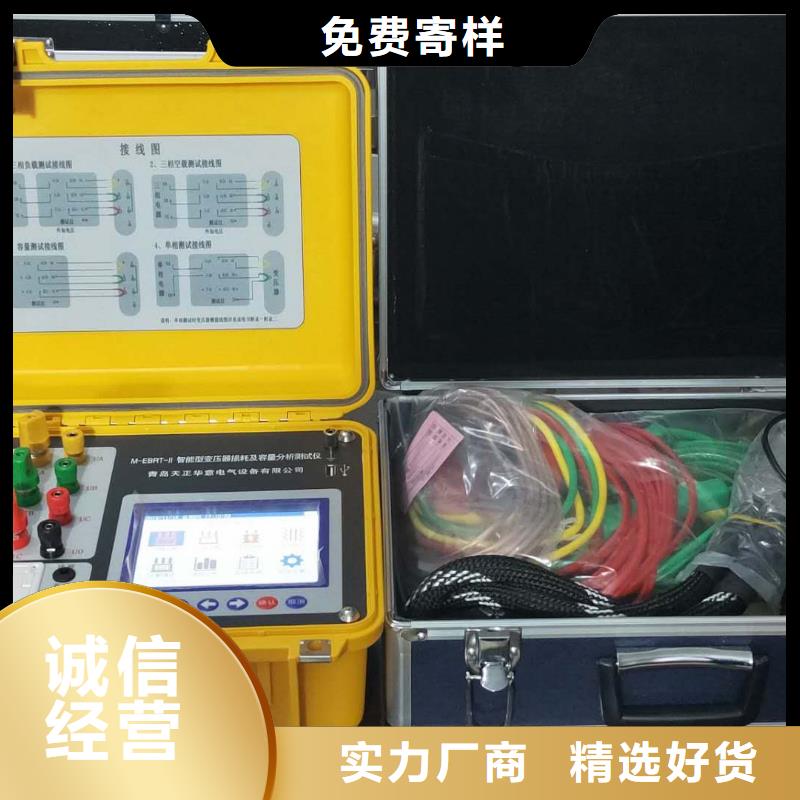

莆田變壓器容量特性測試儀技術參數1、內置電源輸出范圍電壓：0～10V電流：0～10A2、特性通道測試量程及精度電壓量程：AC 750V。精度，±0.2％（F.S）±1個字電流量程：AC 100A。精度，±0.2％（F.S）±1個字3、直阻測試量程0.001Ω-0.1Ω （10A）0.03Ω-1Ω （5A）0.06Ω-5Ω （1A）0.1Ω-50Ω （200mA）0.3Ω-200Ω （40mA）100Ω-100kΩ （0.1） ±1.0％（F.S）（0.02＜CosΦ＜0.1）空（負）載損耗測量：±2％（0.1≤CosΦ≤1）7、變壓器容量測試范圍6.3~125000KVA8、工作溫度-20℃～＋60℃9、充電器電源要求市電 AC160V～265V10、絕緣度⑴、容量測試、電壓、電流輸入點對機殼的絕緣電阻≥100MΩ⑵、充電電源輸入對機殼之間承受工頻2KV（有效值），測試時長1分鐘11、體積40cm×30cm×19cm12、重量5㎏ 四、界面及功能介紹1、操作面板示意圖本儀器操作面板如圖一所示：包括打印機、液晶屏、容量測試接線孔、特性測試接線柱、變比測試接線孔、直阻測試接線柱以及數據上傳通訊接口等。圖一 操作面板布置示意圖2、主菜單打開電源開關后，自動進入進入主菜單界面（圖二）。主菜單中主要包括：“容量測試”、“特性測試”、“直阻測試”、“材質分析”、“數據管理”、“系統設置”等六項。用戶觸摸屏直接選定所需功能進入

莆田變壓器容量特性測試儀有源負載正確設置了特性參數后，再進行有源負載的測試功能。按照“測試鉗接在被試變壓器的高壓側，低壓側要良好短接”的原則接好線后，按確定鍵測試；測試完畢后結果顯示在液晶屏上，測試結果包括：三相測試電壓值（Ua、Ub、Uc）、三相測試電流值（Ia、Ib、Ic）、三相實測損耗值（Pa、Pb、Pc）、校正到額定試驗條件下（額定電流、溫度校正到設定溫標）的短路損耗數值、校正到額定條件的阻抗電壓，被測變壓器的高壓電阻和高壓電抗。圖十一 有源負載試驗操作提示圖十二 有源負載測試結果屏4.3.3 結果查詢可以對保存的結果進行瀏覽、打印、刪除、上傳等功能。4.4 特性試驗圖十三 特性試驗4.4.1 單相空載a)為確保儀器的準確度，在低壓側施加額定電壓值，比如低壓側電壓為0.4KV，變壓器的A、B、C各相做單相空載試驗時必須使用單相交流可調電源。b)在參數設置界面中，正確設置測試的變壓器容量，額定高壓、額定低壓，按銘牌所標值輸入。做A相空載時，將黃色測試鉗子夾在變壓器低壓側的a相接線柱，將紅色測試鉗子夾在變壓器低壓側的公共端；測試鉗得粗細線，按接線示意圖聯接（粗線接電流，細線接電壓）。c)接線無誤后，接通單相可調交流電源調壓到231V，按‘開始測試’鍵，進行A相的測試，待數值穩定后按‘A相測試’鍵此時完成a相測試。注意：完成a相測試后必須先斷開所施加的231V交流電源，然后換相測試（每測試完一相必須先斷開電源）。圖十四 單相空載接線提示圖d)做B相空載時，將黃色測試鉗子夾在變壓器低壓側的b相接線柱，將紅色測試鉗子夾在變壓器低壓側的公共端；接線無誤后，接通單相可調交流電源調壓到231V，待數值穩定后按‘B相測試’鍵此時完成B相測試。e)做C相空載時，將黃色測試鉗子夾在變壓器低壓側的c相接線柱，將紅色測試鉗子夾在變壓器低壓側的公共端；接線無誤后，接通單相可調交流電源調壓到231V，待數值穩定后按‘C相測試’鍵此時完成C相測試。f)三相分別測試完畢后顯示實測空載損耗以及校正后的空載損耗（這里的校正是指非額定電壓條件下空載試驗時將測量的功率損耗和空載電流校正到額定電壓條件時的數值）。

<莆田>天正華意電氣設備有限公司

莆田變壓器容量特性測試儀 使用注意事項6.1．測試1．在測量過程中一定不要接觸測試線的金屬部分，以避免被電擊傷。2．測量接線一定要嚴格按說明書操作，否則后果自負。3．測試之前一定要認真檢查設置的參數是否正確。4．使用有地線的電源插座。5．不能在電壓和電流超量程的情況下工作。6．短路試驗時，非加壓側的短接必須良好，否則會對測試結果有影響。7．做短路試驗時，如果高壓或中壓側出線套管裝有環形電流互感器時，試驗前電流互感器的二次一定要短接。8．試驗接線工作必須在被試線路接地的情況下進行，防止感應電壓觸電。所有短路、接地和引線都應有足夠的截面，且必須連接牢靠。測試組織工作要嚴密，通信順暢，以保證測試工作順利進行。9.變壓器容量測試儀標準配置短路線200mm2×0.8m，在測量超過1000KVA時短路線應相應加倍或更粗才能保證測量的精度。6.2．電池及充放電電池采用工業級聚合物鋰電池，重量輕，單位儲能密度大，受負載和環境溫度變化影響小的特性，儀器在開機狀態下自動采集供電鋰電池的電池電壓，并以可視化圖形顯示，當電池電壓電量低于10％時，測試儀自動以聲光報警提示，測試儀內部集成了電池的充電模塊，充電電壓市電交流220V電池充電時長不低于14小時，在測試儀長期不用情況下，請至少每?jī)蓚€(gè)月充放電一次。，盡量不要在儀器剩余電量不足10％時測試，并且在充電時不允許測試。

變壓器綜合特性測試儀廠家供應

莆田變壓器容量特性測試儀尊敬的顧客感謝您使用本公司生產的變壓器材質分析儀在初次使用該測試儀前，請您詳細地閱讀使用說明書，將可幫助您正確使用該測試儀。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊。為避免觸電危險，務必遵照說明書操作！要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。請勿擅自打開儀器，否則將不能得到包修等各種服務，出現任何問題請先電話聯系售后服務部。——防止火災和人身傷害使用適當?shù)碾娫淳€：只可使用本產品專用、并且符合本產品規格的電源線。正確地鏈接和斷開：當測試導線與帶電端子連接時，請勿隨意連接或斷開測試線。產品接地：本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地，請自行檢查用戶接地線是否可靠。注意所有終端的額定值：為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在接線之前，請閱讀產品使用說明書，以便進一步了解有關額定值的信息。請勿在儀器未裝好時操作：如蓋板或面板已卸下，請勿操作本產品。使用適當?shù)谋ｋU(xiǎn)管：只可使用符合本產品規定類型和額定值的保險管。避免接觸裸露電路和帶電金屬：產品有電時，請勿觸摸裸露的接點和部位。有可疑的故障時，請勿操作：如懷疑本產品有損壞 ，請本公司維修人員進行檢查，切勿繼續操作。

<莆田>天正華意電氣設備有限公司

莆田變壓器容量特性測試儀觸摸屏使用 觸摸屏亮度的調節：在主菜單下，用觸摸方式按鋰電池顯示部分或使用外部按鍵F4鍵可進入到‘鋰電池電量查詢’菜單，用觸摸方式點按亮度調節可修改液晶屏的亮度，64，小4。如下圖所示：觸摸屏校準：觸摸屏有2種方式進入到校準模式。校準方式1：在開機狀態下，如果4秒內快速點擊觸摸屏的非觸控區域超過20次，則進入觸摸屏校準模式。步驟如下：（1）4秒內快速點擊觸摸屏的非觸控區域超過20次；（2）蜂鳴器長鳴1秒，聽到蜂鳴器叫時停止點擊；（3）進入到校準模式，按照十字交叉線的提示點擊觸摸屏的指定位置校準觸摸屏；（4）校準結束，返回進入到校準前的畫面；校準方式2：在主菜單下，用觸摸方式按鋰電池顯示部分或使用外部按鍵F4鍵可進入到‘鋰電池電量查詢’菜單連續點擊3次數字’9’鍵啟動一次觸摸屏的校準過程。校準如圖所示：6.4. 變壓器國標對應表 (0)油變S7.9.11 ：JB/T6451-2008《油浸式電力變壓器技術參數和要求》 (1)油變S11：JB/T6451-2015《油浸式電力變壓器技術參數和要求》 (2)油變S12：JB/T3837-2016《電力變壓器損耗水平代號的確定》(3)油變S13：GB20052-2020《電力變壓器能效限定值及能效等級》硅鋼3級能效 (4)油變S14：JB/T3837-2016《電力變壓器損耗水平代號的確定》(5)油變S15：GB20052-2020《電力變壓器能效限定值及能效等級》非晶3級能效 (6)油變S16：JB/T3837-2016電力變壓器損耗水平代號的確定》(7)油變S20：GB20052-2020《電力變壓器能效限定值及能效等級》硅鋼2級能效 (8)油變S21：GB20052-2020《電力變壓器能效限定值及能效等級》非晶2級能效 (9)油變S22：GB20052-2020《電力變壓器能效限定值及能效等級》硅鋼1級能效 (10)油變S25：GB20052-2020《電力變壓器能效限定值及能效等級》非晶1級能效

<莆田>天正華意電氣設備有限公司 變壓器綜合特性測試儀廠家供應

莆田變壓器容量特性測試儀容量測試參量設置界面在選中‘容量測試’功能時，進入容量測試參量設置屏。如圖4所示：圖4、容量參數設置容量測試設置屏可見，項目有：試品編號、設置日期、設置時間、當前溫度、阻抗電壓、高額電壓、試品類型、分接檔位、聯結組別、參比容量、界面風格。顯示屏下一行為開始測試，當手形指針指到此項目時按確定即開始測試。各項參數的含義和作用如下：?試品編號：為了區分所測試的變壓器，人為的為其編號（共6位數，可為0~9數字或26個英文字母），以便在查閱時不會將幾組結果混淆。?設置日期：用來對日期進行設置，調整當前顯示的年、月、日。?設置時間：用來對時間進行設置，調整當前顯示的時、分、秒。?當前溫度：輸入當前的被測變壓器的本體溫度，用于對測試結果做溫度校正，因容量判斷主要的依據為變壓器的短路試驗的數據包括阻抗電壓和短路損耗，根據我們所測出的實際數據，按要求校正到額定條件時的短路損耗數值，再查表得到被試變壓器的實際容量；首先是非額定電流的校正，同時國標要求變壓器的短路損耗應在環境溫度為75℃（針對油浸式變壓器，干變根據不同要求分別為100℃、120℃、145℃）時進行，當前溫度的準確直接影響容量的判斷結果。?阻抗電壓：當測試非標變壓器時，需輸入此項參數，才可測出實際容量。?高額電壓：指被試變壓器施壓側的額定電壓值。用于區別不同電壓等級的變壓器；相同容量、不同電壓等級變壓器的短路試驗參數值是不同的；要做到準確判斷，就必須輸入被試變壓器的高壓側額定電壓。?試品類型：指變壓器的不同類型。包括：國標油浸式配電變壓器、國標干式配電變壓器（13標準）、國標干式配電變壓器（20標準）、單相變壓器、非標準變壓器五種選項。注意在測試非標類型和干式變壓器時，需要輸入被測變壓器的阻抗電壓；注意：當需要進行單相和三相空載試驗進行變壓器的型式判定時，在此必須將此參數設置正確，否則判定型式會混亂。?分接檔位：指變壓器分接開關當前位置；配變通常都有三個分接位置，通常在2分接測量，如果分接位置不在標準檔位，而又不愿改變分接位置，必須輸入當前的正確位置。
