萍鄉振蕩波局放耐壓試驗系統 輸入必要的測試項目信息圖 4 所示，其中“始端位置”、“終端位置”及“電纜長度”為必填項，其余信息為生成報告時的信息，建議填寫。樹形顯示中 “L1”、“L2”、 “L3”分別代表電纜 A、B、C 三相，其下屬的子項包括“開始位置”、“接頭信息”、“本體信息”三種特征信息。選擇所要添加的的接頭與前一接頭處的主絕緣材料，并填寫所要添加的接頭的位置，點擊“添加”按鈕，即可建立電纜特征信息，如圖 4 所示。對已建立的電纜特征信息，用戶可以進行刪除、修改操作，選中樹形中已添加的接頭直接點擊“刪除”按鈕即可刪除所選電纜接頭的信息。新建項目信息完成后，點擊界面下方的“保存”按鈕，軟件自動完成數據保存，數據默認保存在上位機 C 盤相應10瑞士 Seize 電纜振蕩波局放測試系統的測試文件夾內，同時關閉界面，若點擊“取消”按鈕，軟件界面關閉但不保存數據。新建測試項目完成后，在圖 3 所示的主界面中將顯示新建的測試項目。2、編輯項目在列表中選擇測試項目，再點擊下方的“編輯”，所選項目的信息自動彈至新建項目窗口，并自動加載該項目已有信息，在此基礎上可根據實際情況進行修改，修改完成后點擊“保存”按鈕，編輯后的信息自動更新至該項目。3、刪除項目在列表中找到欲刪除的測試項目，點擊列表下方的“刪除”按鈕，彈出詢問對話框，點擊“確定”則可性刪除選中項目。4、載入項目用戶在列表中雙擊選擇測試項目（或單擊選中后點擊“確定”按鈕），“項目管理”界面關閉，軟件自動載入用戶所選的測試項目，用戶可進行后續測量操作，測量數據自動分類保存在用戶選中的測試項目中。

<萍鄉>天正華意電氣設備有限公司 振蕩波局部放電試驗系統萍鄉

萍鄉振蕩波局放耐壓試驗系統本操作手冊可作為操作指導或參考資料，能盡快地解答相關疑問并解決所遇到的問題。 如有問題，請首先仔細閱讀本用戶手冊，閱讀時，請根據目錄仔細閱讀相關章節。此外，請 確保設備連線及接頭是否完好。 如仍有問題，請與 OHV 中國辦事處聯系。 本操作手冊為OHV公司版權所有。事先未取得 OHV公司書面同意，不得用影印或其他方式復制本操作手冊。OHV公司保留更改操作手冊內容的權利。OHV公司對操作手冊的任何印刷錯誤或不妥之處不負有任何責任。此外，對于操作等所造成的直接或間接的損失也不負有任何責任。 質量保證 OHV公司將按下述條款對所銷售產品提供質量保證: 交貨時， OHV公司保證其產品在工藝上或材料上不存在足以導致降低產品價值或使用 性能的嚴重缺陷，但對所提供的軟件無此類保證。在質量保證期內，OHV公司可自行決定 修理損壞部件或用新部件（具有和原部件相同的使用性能和壽命）來更換。OHV公司拒絕超出保修范圍的維修要求，并不對由此造成的間接損害承擔任何責任，被更換的所有部件和產品均歸OHV公司所有。 OHV公司提供的質量保證有效期為 12個月（從交貨日期算起）。若 OHV公司在質 量保證期內提供配件，質保期內，產品維修須由 OHV公司或其授權的服務站進行。交貨期后 60天內，若產品外表有明顯瑕疵，如用戶提出的此類問題我公司會給予處理。 產品置放于不合規格的條件下；儲存、運輸或使用不當；以及由未經 OHV公司授權的 單位維修或安裝而造成的任何故障或損失均不在質量保證范圍內。由于自然磨損、破裂、強力事件、以及使用非 OHV公司的原裝配件而引起的損壞均不在質保范圍內。

<萍鄉>天正華意電氣設備有限公司 振蕩波局部放電試驗系統萍鄉

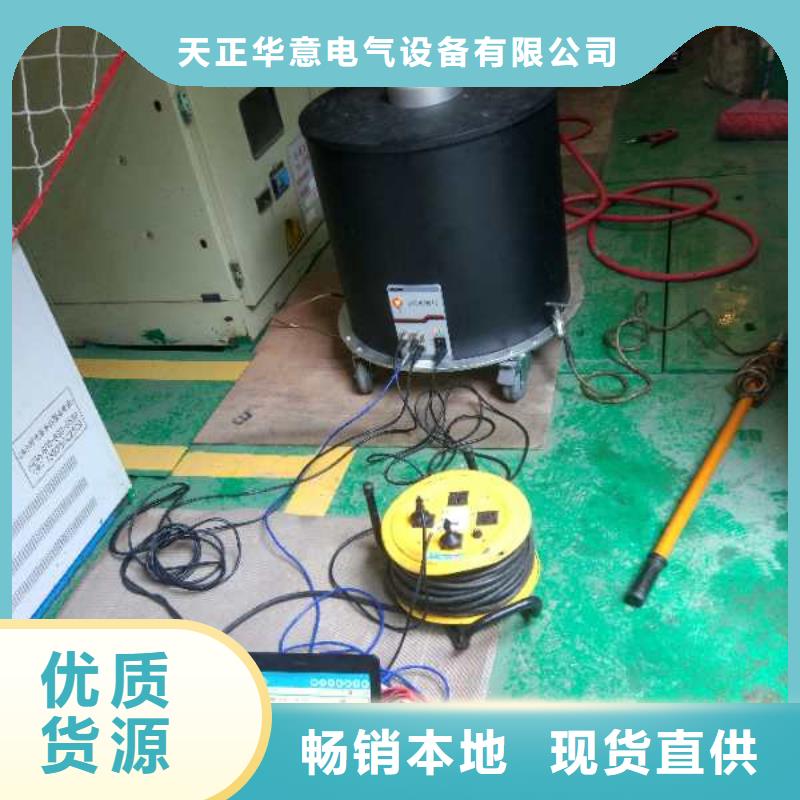

萍鄉振蕩波局放耐壓試驗系統電纜振蕩波局放測試系統 系統簡介：TH系列是集成式局部放電定位系統，主要用于中壓電纜的局放診斷。系統測試頻率為20Hz 到1000Hz的阻尼交流電壓（DAC）。系統在測試過程中產生的阻尼交流電壓可達60KV，并結合先進的系統硬件與系統軟件來進行診斷。主要包括： 的電晶體技術和激光控制技術，如高壓電晶體開關； 電子元件，數字式信號處理，如高壓電晶體開關、高壓源； - 數字式信號處理器和過濾器，數據采集裝置A/D轉換器不低于16Bit- 一體化軟件，可兼容其它同類廠家數據，自動導出報告 高壓單元，能產生振蕩波高壓信號，高壓產生器可以產生0-60KV的任意值高壓；對局放信號距離定位無盲區的局放測試裝置，無盲區，能對250m以下電纜進行局放定位；控制用筆記本電腦1臺；操作軟件（中/德/英文版）；外部控制單元；分析軟件（中/德/英文版）；無局放高壓連接線7.5米一條，并具備防脫落設計；電源線、接地線、校驗線、急停線；系統電壓下局放量小于1pC 。局放分析軟件無限制安裝，可以任意電腦安裝分析，兼容各同類廠家數據分析同時具備內置TDR校正測試功能，含超低頻VLF功能，雙端測量分析功能，可任意選擇分析相位區間測試報告一鍵自動生成 ，測試結束后及自動生成測試報告

<萍鄉>天正華意電氣設備有限公司 振蕩波局部放電試驗系統萍鄉
<萍鄉>天正華意電氣設備有限公司 振蕩波局部放電試驗系統萍鄉

萍鄉振蕩波局放耐壓試驗系統振蕩波工作原理：?基于OWTS技術的測試電壓產生原理如圖1所示。直流高壓電源首先通過線性連續升壓方式對被測電纜進行逐步充電（充電電流恒定）、加壓至預設值。加壓完成后，固態高壓開關S（激光觸發場效應管LTT）在小于1μS的時間內閉合，使被測電纜電容與OWTS系統中高壓電感L產生諧振，從而在被測電纜上產生阻尼振蕩交變電壓（DAC），其波形及頻率接近工頻電壓，且持續時間為mS級，對電纜絕緣無損傷。?電纜振蕩波局部放電檢測基本原理如圖1所示：圖1 電纜振蕩波局放測試原理?用直流電源將被測試電纜在幾秒中內充電至工作電壓(額定電壓)。實時快速狀態開關S閉合，將被測電纜和空心電感構成串聯諧振回路，回路開始以的頻率進行振蕩。空心電感值根據諧振頻率的要求進行選擇，頻率范圍5O～1000Hz，相近于工頻頻率。圖1中的中壓電路一般具有相對低的介質損耗角的特點，與具有低損耗的空心電感相配，可得到具有高品質因數的諧振回路。回路品質Q一般為30～100，振蕩波以諧振頻率在0.3～1s內衰減完畢，這一過程只有幾十分之一周波，并對被測試電纜充電，與50Hz(60Hz)時局部放電非常相似。?振蕩波所產生的局放脈沖符合lEC60270值，局放脈沖定位可由行波方法完成，進而生產電纜故障圖，電纜電容C和值可通過振蕩波的時間和頻率特性來計算。

萍鄉振蕩波局放耐壓試驗系統（振蕩波）測試模式 7.1 測試步驟 檢測菜單里面點擊設備序列號后進入測量模式，從左至右，局放校準，TDR校準，DAC升壓連接好校準器（兩根連接線紅色夾子接被測電纜導體，黑色夾子接屏蔽線），檔位對應，10nc＝10000pc測試系統的用戶操作界面由鼠標控制，界面上的功能鍵都標注了相應功能，每個處于狀態的功能鍵都能執行相應的功能操作。具體測試步驟如下： 1) 點擊局放校準圖標按鈕 2) 進入校準界面 點擊開始校準，在校準器上選擇20000pC，在軟件界面上選擇相應的20nC，看到波形反射幅值，如果波形幅值很大，可以適當調小右上方增益框中的數字，通過增益調整使幅值在20-80之間即左側柱狀在綠色范圍3) TDR校準 右上角選擇電纜的長度及量程，選擇合適的量程，反射波間隔就是電纜的長度，當自動顯示長度有誤差時，顯示選項，紅色實線手動選擇反射波可移動光標，找到末端反射波的位置注： 1) 校準局放測試數據：必須使用標準 IEC60270 的局放脈沖校準器。 2) 校準時波形中間若出現脈沖反射波形異常，則可能為電纜接頭的脈沖反射，可記錄相應接頭位置。3) 校準時的接線非常關鍵，紅夾子接在被測電纜線芯，黑夾子接被測電纜的屏蔽線并必須與高壓連接線的黃綠屏蔽線接在一起。

<萍鄉>天正華意電氣設備有限公司 振蕩波局部放電試驗系統萍鄉

萍鄉振蕩波局放耐壓試驗系統設備操作說明 測試時請將OHV 高壓單元放置于平穩，高度合適的區域。 利用系統電源線接通電源（185V~260V）。 請先將電源線一端接入OHV 單元連接面板的對應接口，然后再接通電源。 5.1 設備操作人員 設備對操作者的操作要求不高，只需熟悉電腦操作即可。 操作時需要連接高壓控制開關和筆記本電腦，外部控制開關和筆記本電腦的放置位置要和OHV 系統高壓單元或其它帶電設施保持適當的距離。 5.2 系統啟動 啟動筆記本電腦，等待無線連接完成后，雙擊桌面上的ohv suite 圖標開始測試。 警告： 該測試系統僅用于對中壓電纜進行局放測試和分析。請勿在筆記本電腦上安裝其它軟件，否則可能影響到系統的使用。如果用戶自行安裝了其它軟件，由此帶來系統性能和精度偏差等問題將不在質保范圍。 6.測試系統OHV suite 版本軟件 6.1 總述 OHV 測試系統軟件的主要功能是局放測試、數據分析和報告生成。下列章節對操作方法加以詳細講解： 雙擊桌面測量軟件圖標，進入測量起始界面：圖6.1：程序模式的測試軟件起始界面 軟件的操作步驟為從上到下，從左至右的模式

<萍鄉>天正華意電氣設備有限公司 振蕩波局部放電試驗系統萍鄉

萍鄉振蕩波局放耐壓試驗系統振蕩波工作原理：?基于OWTS技術的測試電壓產生原理如圖1所示。直流高壓電源首先通過線性連續升壓方式對被測電纜進行逐步充電（充電電流恒定）、加壓至預設值。加壓完成后，固態高壓開關S（激光觸發場效應管LTT）在小于1μS的時間內閉合，使被測電纜電容與OWTS系統中高壓電感L產生諧振，從而在被測電纜上產生阻尼振蕩交變電壓（DAC），其波形及頻率接近工頻電壓，且持續時間為mS級，對電纜絕緣無損傷。?電纜振蕩波局部放電檢測基本原理如圖1所示：圖1 電纜振蕩波局放測試原理?用直流電源將被測試電纜在幾秒中內充電至工作電壓(額定電壓)。實時快速狀態開關S閉合，將被測電纜和空心電感構成串聯諧振回路，回路開始以的頻率進行振蕩。空心電感值根據諧振頻率的要求進行選擇，頻率范圍5O～1000Hz，相近于工頻頻率。圖1中的中壓電路一般具有相對低的介質損耗角的特點，與具有低損耗的空心電感相配，可得到具有高品質因數的諧振回路。回路品質Q一般為30～100，振蕩波以諧振頻率在0.3～1s內衰減完畢，這一過程只有幾十分之一周波，并對被測試電纜充電，與50Hz(60Hz)時局部放電非常相似。?振蕩波所產生的局放脈沖符合lEC60270值，局放脈沖定位可由行波方法完成，進而生產電纜故障圖，電纜電容C和值可通過振蕩波的時間和頻率特性來計算。

<萍鄉>天正華意電氣設備有限公司 振蕩波局部放電試驗系統萍鄉
<萍鄉>天正華意電氣設備有限公司 振蕩波局部放電試驗系統萍鄉

萍鄉振蕩波局放耐壓試驗系統（振蕩波）測試模式 7.1 測試步驟 檢測菜單里面點擊設備序列號后進入測量模式，從左至右，局放校準，TDR校準，DAC升壓連接好校準器（兩根連接線紅色夾子接被測電纜導體，黑色夾子接屏蔽線），檔位對應，10nc＝10000pc測試系統的用戶操作界面由鼠標控制，界面上的功能鍵都標注了相應功能，每個處于狀態的功能鍵都能執行相應的功能操作。具體測試步驟如下： 1) 點擊局放校準圖標按鈕 2) 進入校準界面 點擊開始校準，在校準器上選擇20000pC，在軟件界面上選擇相應的20nC，看到波形反射幅值，如果波形幅值很大，可以適當調小右上方增益框中的數字，通過增益調整使幅值在20-80之間即左側柱狀在綠色范圍3) TDR校準 右上角選擇電纜的長度及量程，選擇合適的量程，反射波間隔就是電纜的長度，當自動顯示長度有誤差時，顯示選項，紅色實線手動選擇反射波可移動光標，找到末端反射波的位置注： 1) 校準局放測試數據：必須使用標準 IEC60270 的局放脈沖校準器。 2) 校準時波形中間若出現脈沖反射波形異常，則可能為電纜接頭的脈沖反射，可記錄相應接頭位置。3) 校準時的接線非常關鍵，紅夾子接在被測電纜線芯，黑夾子接被測電纜的屏蔽線并必須與高壓連接線的黃綠屏蔽線接在一起。

<萍鄉>天正華意電氣設備有限公司 振蕩波局部放電試驗系統萍鄉 <萍鄉>天正華意電氣設備有限公司

萍鄉振蕩波局放耐壓試驗系統標準配置青島天正華意電氣OWTS主機一臺；筆記本電腦1臺；5.0m長高壓連接電纜1條；保護接地線1條；電源線1條；網線1根；急停控制盒1套；校準源1臺。選配：補償電容1套（含電容1臺；連接電纜1根；接地線1條）。產地：中國青島五、技術服務與維修■凡購買瑞士青島THSEIZE產品，產品保修期為一年（12個月），自交貨之日起計算。人為原因造成儀器損壞除外。■為每個客戶提供1次免費技術培訓，含現場技術指導、理論技術培訓。■對用戶進行產品質量進行跟蹤服務，發現技術和產品質量問題會及時給予解決。■業務人員將定期到用戶單位進行回訪，了解設備使用情況及幫助解決相關問題。■在保修期內，凡產品出現質量問題，在接到電話后24小時內幫助解決或到現場指導。■對于保修期外的維修，只收取零配件費，免收維修費。■對于合同產品，公司提供終身維修。

萍鄉振蕩波局放耐壓試驗系統 為更好地使用本系統請仔細閱讀使用說明書，并請妥善保管以備日后使用。本公司保留更改本說明書內容的權利和產品更新導致的表述差異。35kV電纜振蕩波局部放電檢測系統 OWTS 60青島天正華意電氣OWTS 60適用于測試6kV～35kV電壓等級電力電纜。輸出電壓60kV，輸出電流達到10mV，是同類產品中輸出功率的設備，節省了現場的試驗時間。小可測電壓達3kV可輕松覆蓋35kV電壓等級以下電纜的振蕩波試驗。圖2 青島天正華意電氣OWTS型35kV電纜振蕩波局部放電檢測系統一、行業標準關于6kV～35kV電纜振蕩波測量系統及測試方法的規定1.1 DL/T 1575-2016《6kV～35kV電纜振蕩波局部放電測量系統》該標準對6kV～35kV電纜振蕩波局放檢測系統性能、檢驗方法、檢驗規則及標識、包裝、運輸等提出了具體的要求。1.2 DL/T 1576-2016《6kV～35kV電纜振蕩波局部放電測試方法》關于電纜局放處理的規定測試電壓及次數根據電纜類型，相應的測試電壓及次數如表1所示。若測試過程中發現放電量急劇增加，應停止升壓測試，嘗試定位排查潛在缺陷。表1 振蕩波局部放電試驗中各測試電壓及次數電纜類型 試驗電壓U0（kV）0 0.5 1 1.1 1.2 1.5 1.7 1.8 2.2 1.0 0新投運電纜 1 1 3 1 1 3 3 1 3 1 1已投運電纜 1 1 3 1 1 3 3 - - 1 1注：新投運電纜為敷設時間小于1年且未經過大修的電纜；其他情形按已投運電纜考慮臨界局部放電量參考值：典型的交聯聚乙烯（XLPE）和油紙絕緣（PILC）電纜參考臨界局部放電量如表2所示。表2 典型的交聯聚乙烯（XLPE）和油紙絕緣（PILC）電纜參考臨界局部放電量
