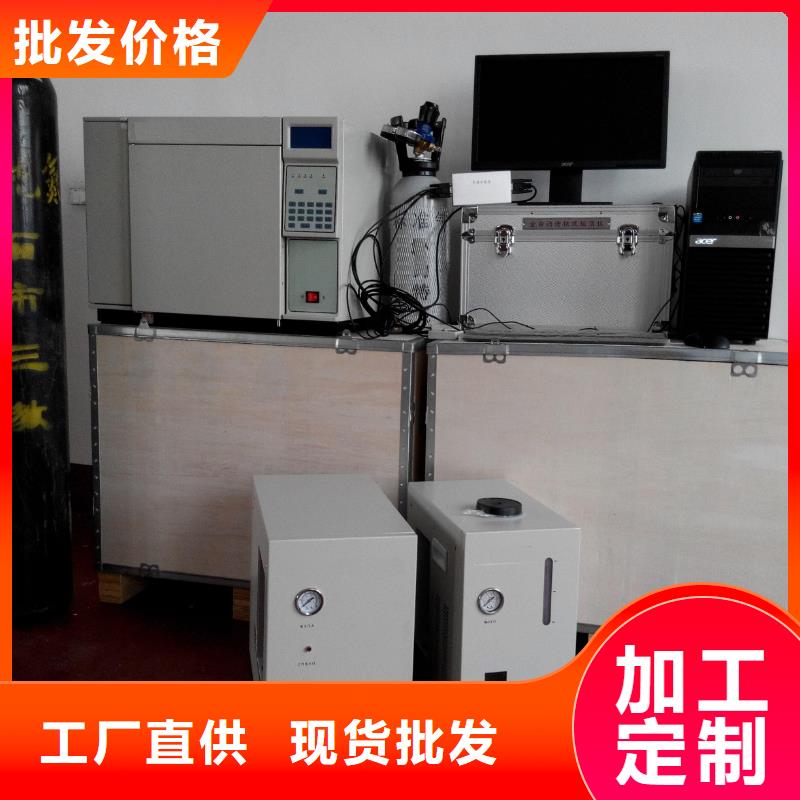

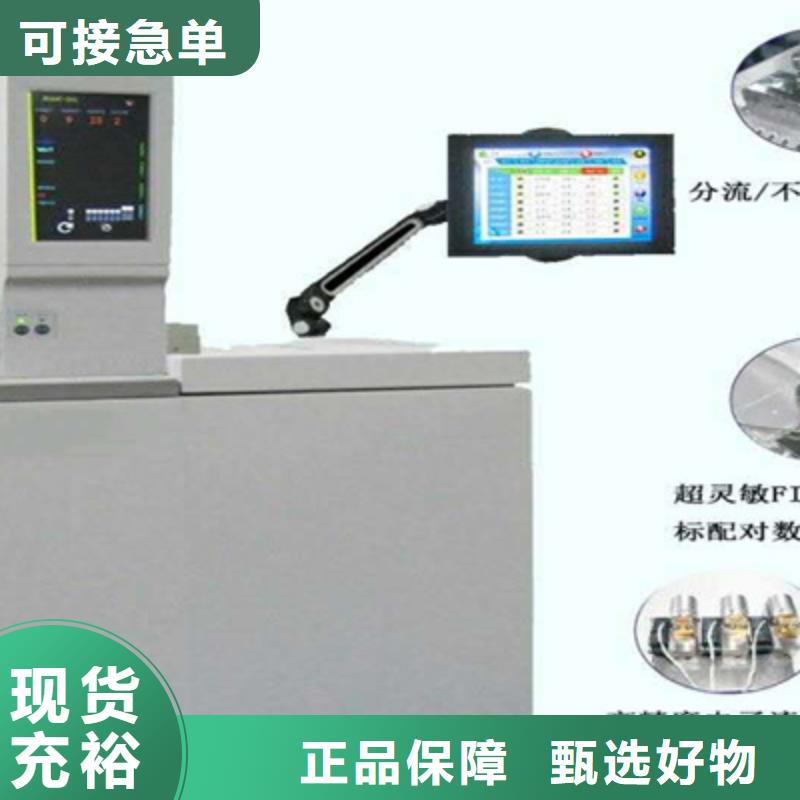

萍鄉變壓器油色譜在線監測系統使用注意事項：本儀器為雙柱雙氣路結構即使有一路不使用，也應接上兩根柱子。保證兩路平衡，載氣經熱導池檢測器流出，每路流量約為50ml/min。（從熱導檢測器的放空口測量）1、載氣中應無腐蝕性物質，注意氣路凈化。2、使用前，應先通載氣30分鐘，將管路的殘留氣體趕出，以防止錸鎢絲氧化。未通載氣時， 嚴禁加橋流，或有較大的氣流沖擊。3、不能用氣體直接吹熱導檢測器，或有較大的氣流沖擊。圖二十一 熱導檢測器4、不允許有強烈機械震動。5、儀器不能放置在風口處；TCD放空口應用管道接到室外，出氣口還應注意固定以防止風吹擺動，影響基線。6、停機，應 關閉加熱，等到熱導檢測器溫度降到80℃以下，再關電源，氣源；這有利于延長熱導檢測器的使用壽命。7、在滿足分析靈敏度的的情況下，盡量設置低橋電流使用，這樣有利于儀器的穩定，增加熱導檢測器的使用壽命。8、高溫分析后，需拆下色譜柱時，一定要等柱室溫度降到60℃以下，熱導檢測器溫度降到80℃以下，方可拆卸色譜柱，以防止損壞柱接頭及熱導檢測器。9、使用不同載氣，TCD檢測器不同溫度時，橋電流（mA）允許值如下使用方法：1、檢查熱導氣路連接是否正確。2、先通載氣，調節載氣1和載氣2，并在熱導放空口用皂泡流量計測量實際測量柱后流速，并使兩路載氣流量一致，一般氣體流量：載氣40＋補充氣10＝50ml/min為好。3、變壓器油色譜儀熱導池帶兩路TCD補充氣，以便低柱流量分析。4、當通氣超過30min后，打開電源開關 ，按一下 溫 度 鍵 設定柱室、汽化室及檢測器的使用溫度。按 檢測器 鍵設定橋電流。按啟動按鈕橋流才能加上。

萍鄉變壓器油色譜在線監測系統 歷史數據出提供如圖6所示圖表功能外，用戶也可通過日報表界面的導出功能鍵。實現數據的導出功能，將數據保存在用戶指定的位置。日報表功能圖示圖6.13 日報表圖6.14 譜圖圖6.15 故障診斷—立方體圖示法圖6.16 故障診斷—大衛三角形法圖日報表數據導出6.4.2歷史數據圖示歷史數據的查詢需定義所查詢數據的時間區間，如圖：圖6.18 歷史數據查詢時間定義圖6.19 濃度報表圖6.20 綜合報表圖6.21 常數坐標趨勢圖圖6.22 對數坐標趨勢圖6.5 參數設置本系統參數設置功能僅限于供應商安裝人員、用戶專業維護人員使用。該功能操作將直接影響到系統、平穩運行。該功能操作采用權限設置，只有經權限許可的技術人員才可進入該功能系統，以確保系統正常使用。參數設置分采樣參數、實時操作、計算參數、報警參數設置四種功能。以下按圖示分別說明。圖6.23是進入參數設置功能系統的權限界面，只有經授權許可的技術人員輸入密碼后方可登陸。圖6.23 進入參數設置功能權限設置采樣參數功能包含三部分信息設置：基本信息、采樣設置、模式設置。基本信息包含該受檢變壓器現場主機本地IP地址、受檢變壓器的站點、變壓器編號及現場主機的相關信息。IP地址是實現上下位機通訊的代碼，必須與下位機IP一直。采樣設置是系統采樣的必要設定。

萍鄉變壓器油色譜在線監測系統 承諾與服務公司銷售的產品 質量和售后服務實施方案說明如下：1、 交貨及安裝：到貨前一星期，服務方向用戶提供相應的安裝、調試要求，需方配合完成準備工作。2、 保修期內服務承諾儀器的保修期為：12個月。在保修期內，關于儀器設備的所有服務全部免費（由于操作人員不按照正確使用方法或擅自改裝儀器設備及各種人為因素或不可抗拒等外來因素造成的損壞除外）。若在保修期內儀器本身因質量缺陷發生損壞，免費為用戶維修及更換零配件或更換儀器。3、 保修期外服務承諾在接到需方的服務申請后，賣方須在接到買方通知后的12 小時內通過電話、傳真等方式向買方提供解決辦法，若故障仍不能排除，則賣方應在72 小時內安排人員到現場處理，并及時解決完畢。4、 服務范圍本服務計劃所指服務包括儀器設備整機、隨機配件和工具、工作軟件、文件、電腦及系統軟件的維修、更換、升級、維護、安裝調試、驗收及培訓等涉及儀器設備正常工作的所有相關事宜。5、 產品培訓在進行儀器設備安裝時，由工程師對用戶使用人員進行免費崗位培訓，內容主要包括儀器設備的基本原理、結構、基本操作、維護知識及應用， 注意事項1.本儀器必須使用穩定的220V交流電源，儀器在安裝和使用過程中必須有良好的獨立接地！這樣做一是保證操作者的，二是屏蔽外界的強磁場干擾，以利于儀器更加穩定的工作。

萍鄉變壓器油色譜在線監測系統通入氣體后，用秒表測量皂膜由0點到10所經過的時間，以ml/min計算氣體流量。為了避免污染氣路，一定要注意流量計內部皂液的使用高度，以防止皂膜溶液從流量計流入氣路。例如：用秒表測量皂膜由0點到10ml所經過的時間為 12秒，則所測流量F＝10＊60/12＝50ml/min 流量測量示意可以起用儀器秒表功能：皂膜由0點到Xml所經過的時間為 T秒，則所測流量F＝60/T的數值＊ X ml/min四、填充柱安裝圖九 填充柱外型尺寸圖圖十 填充柱安裝圖 第四章 鍵盤及其控制操作控制面板打開位于機箱右下面的電源開關，儀器通電，液晶顯示屏點亮。儀器經過自檢，數秒后，顯示如[圖十二]界面（當光標處于后面任一界面下面的狀態時，可按“0”鍵回到此界面）；再經過數秒后，界面顯示為如[圖十三]。此界面為溫度控制界面，此時光標位于溫度設定欄。如果要將檢測器升溫至260℃，只需將光標移至檢測器的設定溫度處，依次按下：《2》＋《6》＋《0》＋《確認》鍵，此時檢測器的設定溫度為260℃。如果輸入錯誤可按兩次“·”鍵進行；重新設定溫度。用同樣的方法可以給柱箱、汽化、檢測器設定溫度。運行時間欄是從此次開機開始計時到關機前的時間，下次開機，重新計時。加熱狀態欄，“0”表示關，“1”表示開。即將光標移至加熱狀態欄，依次按《1》＋《確認》鍵 將顯示“開”狀態，依次按《0》＋《確認》鍵，將顯示“關”狀態。在設置溫度時必須注意不能超過保護溫度，儀器設定初始保護溫度值為400℃。當儀器某一溫度加熱區溫度參數設置不當或由于各種原因產生儀器溫度失控。

萍鄉變壓器油色譜在線監測系統請不要移動裝有減壓閥的鋼瓶，鋼瓶運輸時要取下減壓閥并裝好帽，以保護氣瓶輸出接嘴不受碰撞或沖擊。使用鋼瓶時裝上減壓閥以后，必須嚴格進行檢漏測試。站立的鋼瓶要有鋼瓶架或帶固定。氣瓶間要遠離火種、熱源，避免放置于雨淋、暴曬以及溫差過大的場所。儀器開機前，建議用萬用表兆歐檔測量儀器絕緣，主機電源、記錄儀或數據處理機電源對機殼絕緣應大于20MΩ。第三章 儀器操作當氣源使用鋼瓶供氣時，每個鋼瓶必須裝配一個氣體減壓閥，以將高壓氣體減到所需的壓力值，減壓閥只能使用一種氣體，不得混用。無油的氧氣減壓閥0-25MPa—出口0-2.5MPa可作為H2以外的減壓閥，H2要用氫氣專用減壓閥（倒絲！）上圖是減壓閥接到高壓鋼瓶上的實際圖片。高壓鋼瓶通常用40L的，將減壓閥用300mm的活口扳手螺緊到高壓鋼瓶的出口上，不的漏氣。減壓閥上有兩只壓力表頭，一只指示的是高壓鋼瓶內部的壓力，一只指示的是減壓閥出口的壓力。當高壓鋼瓶內部的壓力還有1Mpa時，就不能再用了，要去重新灌氣。二、氣體流量調節 變壓器油色譜儀基本型儀器提供填充柱載氣、氫氣、空氣、輔助氣和毛細管柱氣路專用等氣路控制系統。見圖七 氣路面板布置圖。儀器出廠前氣路面板上的載氣、氫氣、空氣等控制閥均處于關閉狀態。 氣路面板布置 變壓器油色譜儀氣體壓力流量曲線圖（僅做參考）三、流量測量 當對儀器氣路控制系統有特殊要求時，可以用皂沫流量計重新校準氣體流速。其氣路見連接方法圖（八）。將皂膜流量計內裝入發泡劑（發泡劑的配制可以用白貓`洗滌劑配制，方法同檢漏液），并接到所需測量的檢測器上。為了減小測量誤差，測量空氣路的氣體流量時，應選用較大的皂膜流量計。

萍鄉變壓器油色譜在線監測系統溫度達到保護溫度值時，儀器將自動關閉全部加熱電源，蜂鳴器報警，并顯示報警代號及錯誤信息，此狀態將一直保持到關閉儀器總電源為止（或人為處理并報警狀態）。報警以后請不要立即關閉儀器總電源，要查看報警代號、查找原因及錯誤信息，并根據錯誤信息解決故障。在儀器工作過程中能夠合理地使用過溫保護，在溫度一旦失控時，可對儀器和外圍設備進行有效地保護，以免承受不必要的損失。圖十三 溫度控制界面《注意》過溫保護溫度的設置一定要大于使用溫度的20℃或20℃以上，不能高于400℃，若低于使用溫度或設置錯誤，系統將出現報警提示，保護溫度設置數據仍為原來的數據，儀器將處于保護狀態，不能正常工作。 說明：柱 箱-----指柱室溫度；汽化1-----指填充柱汽化室（進樣口）的溫度；汽化2-----指毛細管柱汽化室（進樣口）的溫度；檢測1-----指氫火焰離子化檢測器（FID）的溫度（氫焰1--氫焰2是同一個溫度）或NPD溫度（有NPD時）；檢測2-----指熱導池檢測器(TCD)的溫度或FPD溫度（有FPD時）；檢測3-----指電子捕獲檢測器（ECD）的溫度或甲烷轉化爐的溫度（有甲轉時）；各加熱單元的位置圖見下圖。各加熱單元的位置圖0 ～ 9 數值鍵，用于設定參數時的數值聲 音：正常按鍵操作時發出短聲，按鍵錯誤時發出長聲，報警時發出連續短聲按菜單鍵《菜單/Menu》，則狀態欄顯示〡溫控〡檢測器〡事件〡程序升溫〡輔助功能〡，再按右移光標鍵《 》，將光標移到《檢測器》欄上，然后按《確認》鍵，則顯示屏顯示檢測器控制界面〔圖十四〕。此時光標處于TCD極性位置時，下面狀態欄顯示0＝負，1＝正，即按《0》＋《確認》鍵，輸入負按《1》＋《確認》鍵，輸入正當光標處于TCD電流位置時，下面狀態欄顯示TCD熱絲電流0到200mA，即TCD熱絲電流范圍0～200mA。FID極性和TCD極性顯示相同 0＝負、1＝正，FID的靈敏度為0到4，0靈敏度、4。ECD的靈敏度為0和1，0高靈敏度、1低靈敏度，ECD電流：0＝0.5nA、1＝1nA、2＝2nA。

萍鄉變壓器油色譜在線監測系統光纖通訊采用光纖通訊，需配置交換機、光纖轉化模塊與單模光纖。光纖長度按現場實際測量配置。4控制屏寬800mm×深600mm×高2260mm，需在訂購前指定顏色5控制后臺工控機按項目配置臺12、按獨立項目配置N表示該項目安裝現場數據采集器的臺數。序號設備名稱規格型號外形尺寸單位數量備注標準配置1現場數據采集器720×420×1400mm臺N2循環油管紫銅管外徑6mm米N＊303安裝法蘭由采購商或用戶提供尺寸，生產商加工。生產商可提供標準法蘭圖。個N＊24球閥不銹鋼外徑6mm，通徑4mm個N5不銹鋼減壓器15-2.5kg/cm2個N6載氣管不銹鋼管外徑3mm，通徑2mm米N＊0.57載氣純凈空氣15L/瓶瓶N＊28網線屏蔽線箱N9系統軟件光盤套N10產品使用手冊本N11檢驗報告單份N12保修憑證份N非標配置1微水檢測芬蘭維薩拉TMM162套N非標配置配項生產商按市場優惠價提供2動力電纜3×1.5mm，鎧裝屏蔽電纜。長度按現場實際測量配置。3光纖通訊采用光纖通訊，需配置交換機、光纖轉化模塊與單模光纖。光纖長度按現場實際測量配置。4控制屏寬800mm×深600mm×高2260mm，需在訂購前指定顏色5控制后臺工控機按項目配置臺15.2安裝要求1、基本安裝要求 1）、通常情況下，采用異口方式實現變壓器油從變壓器本體至現場主機的閉路循環。

萍鄉變壓器油色譜在線監測系統 當您對本公司儀器感到滿意時，請向您的朋友！當您對本儀器有寶貴意見和建議時，請您一定要與我們聯系，本公司定竭盡全力給您一個滿意的答復。再次感謝您對我公司的支持！ 儀器的基本操作要求1、電源要求： 電壓：220±10％頻率：50±0.5Hz功率：≥3000W接地要求電阻：＜0.1Ω2、氣源要求： 氮氣：99.995％氫氣：99.995％空氣：干燥無油3、氫火焰離子化檢測器（FID）基本操作要求載氣： 流量 50ml/min(30—80 ml/min)氫氣： 流量 30ml/min(25—40 ml/min)..空氣： 流量 350 ml/min(250—500 ml/min).4、 熱導池檢測器（TCD）基本操作要求? 開機前應先通載氣30min，流量50ml/min，然后開機加熱?流量校正，兩出口流量偏差≤1％?根據分析要求，設定橋流值的大小?用氮氣作載氣時，橋流相對氫氣作載氣時要適當減小特別提示：先通載氣，再開機升溫！變壓器油色譜儀快速安裝指南1．打開包裝箱，抬出色譜儀，放到工作臺上。檢查外觀應完好，對照合同，物品及附件應齊全。2.連接好氣路：TCD僅將H2接到色譜儀的載氣入口即可。FID/FPD/NPD要將高純N2/H2/Air接到色譜儀的對應的入口上，切勿接錯。ECD 僅將99.999％的N2接到色譜儀的載氣入口即可。本儀器對三種氣源減壓閥輸出壓強要求為：載氣（N2）：0.4MPa 氫氣：0.26MPa 空氣：0.4MPa(不論用多大流量的氣，三個壓力固定不變！)3.將色譜柱接到對應的檢測器上，通載氣，試漏。安裝并打開工作站，將信號線接到對應的控制器上。檢查工作站與對應的檢測器應工作正常。4.接好地線。開機—升溫—應正常；不用的溫度設為“0”并設置為“關”。合理設置對應檢測器的參數。外部事件的初始狀態均應設為“關”。5.FID要點火；TCD加適當橋流（不得大于160mA），并按加橋流按鈕，橋流燈亮；FPD點火-加高壓；NPD加銣珠電流至銣珠暗紅色；ECD加脈沖電流（1nA）。6.看基線—調零。

萍鄉變壓器油色譜在線監測系統本儀器帶有斷流保護功能，在儀器的入氣口壓力低于0.1MPa時，儀器將自動降溫，進入停機程序。5、待溫度恒定（準備燈打對號）時，打開工作站或數據處理設備，用儀器面板上的調零旋鈕將基線調至10mV（有數字時時顯示）以內，待基線穩定后即可進行分析。6、靈敏度及穩定性測試測試條件：色譜柱：5％SE—30，chromosorbwAM，DMCS擔體，60-80目，柱長2米，不銹鋼柱；柱溫80℃，汽化120℃，熱導檢測器120℃，橋流130-160mA，先選150 mA樣品苯，進樣量0.3μL。穩定性： 160mA橋流，基線漂移≤0.5mV/h。靈敏度：S＝ 1.065·h·W1/2·FC mv·ml/mgW h ·W1/2- 峰面積（mV·min）Fc-載氣流速（ml/min）W-進樣量（mg）例如：苯峰面積2700mV．S柱后流速50ml/min進樣0.3ul，苯比重0.88S＝ 2700mV．S×50ml/min0.88mg/uL×0.3ul8522mv·ml/mg＝ 第六章氫焰檢測器（FID）的安裝和使用工作原理：在FID中分別由收集極與極化極組成一高壓靜電場，FID噴嘴噴出的H2與氧氣被點燃后會產生一個高溫火焰，在高溫火焰的作用下，從柱后流出的有機物會被離子化，由于產生離子化的部位在高壓靜電場內，正離子移向收集極（負極），負離子和電子移向極化極（正極），從而就形成了微電流信號。當然H2、N2和AIR是無機氣體不會被離子化，所以如果柱后無有機氣體流出，FID就無微電流信號。其工作原理圖如下：特點：靈敏度高，死體積小，應答時間快，除載氣外還需引入空氣和氫氣，對性氣體和水無信號。適用范圍：1.FID是通用型檢測器，應用面十分廣泛。分析沸點在400℃的有機化合物。如烴類分析、農藥分析、化工分析、食品和環境科學分析等。2.能直接用于各種口徑的毛細管色譜柱分析。

萍鄉變壓器油色譜在線監測系統使用注意事項：本儀器為雙柱雙氣路結構即使有一路不使用，也應接上兩根柱子。保證兩路平衡，載氣經熱導池檢測器流出，每路流量約為50ml/min。（從熱導檢測器的放空口測量）1、載氣中應無腐蝕性物質，注意氣路凈化。2、使用前，應先通載氣30分鐘，將管路的殘留氣體趕出，以防止錸鎢絲氧化。未通載氣時， 嚴禁加橋流，或有較大的氣流沖擊。3、不能用氣體直接吹熱導檢測器，或有較大的氣流沖擊。圖二十一 熱導檢測器4、不允許有強烈機械震動。5、儀器不能放置在風口處；TCD放空口應用管道接到室外，出氣口還應注意固定以防止風吹擺動，影響基線。6、停機，應 關閉加熱，等到熱導檢測器溫度降到80℃以下，再關電源，氣源；這有利于延長熱導檢測器的使用壽命。7、在滿足分析靈敏度的的情況下，盡量設置低橋電流使用，這樣有利于儀器的穩定，增加熱導檢測器的使用壽命。8、高溫分析后，需拆下色譜柱時，一定要等柱室溫度降到60℃以下，熱導檢測器溫度降到80℃以下，方可拆卸色譜柱，以防止損壞柱接頭及熱導檢測器。9、使用不同載氣，TCD檢測器不同溫度時，橋電流（mA）允許值如下使用方法：1、檢查熱導氣路連接是否正確。2、先通載氣，調節載氣1和載氣2，并在熱導放空口用皂泡流量計測量實際測量柱后流速，并使兩路載氣流量一致，一般氣體流量：載氣40＋補充氣10＝50ml/min為好。3、變壓器油色譜儀熱導池帶兩路TCD補充氣，以便低柱流量分析。4、當通氣超過30min后，打開電源開關 ，按一下 溫 度 鍵 設定柱室、汽化室及檢測器的使用溫度。按 檢測器 鍵設定橋電流。按啟動按鈕橋流才能加上。
