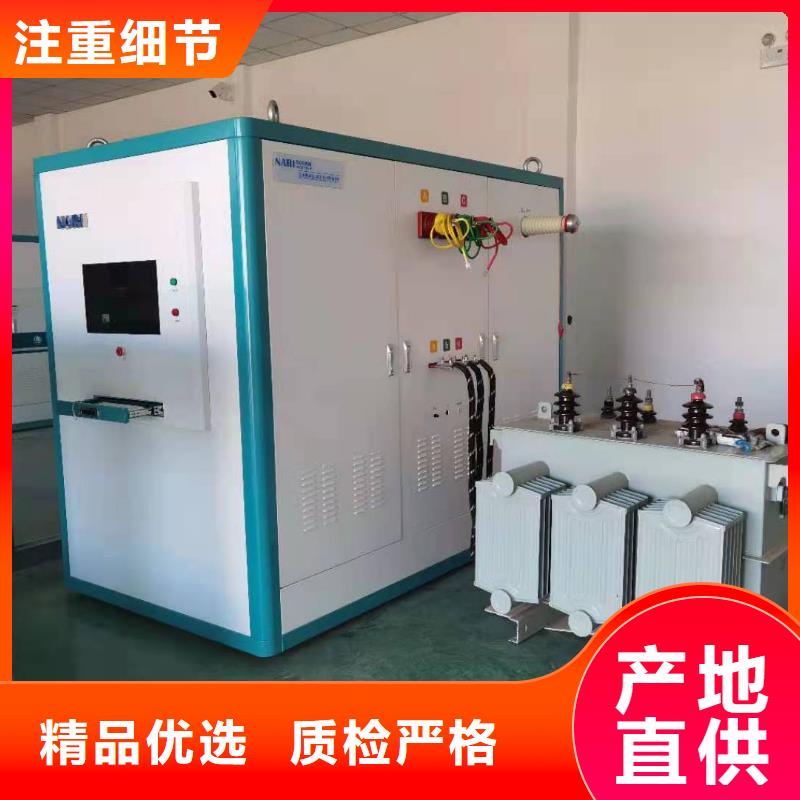

變壓器綜合測試臺現貨報價

萍鄉變壓器測試臺為了實現上述目的，本校驗裝置技術方案提供一種變壓器綜合參數測試儀校驗裝置，由用戶界面、控制模塊、信號產生模塊、精密恒流源模塊、精密電壓源模塊構成。用戶界面用于接受檢定人員預置的參數信息，并將參數信息自動換算成相應的電流、電壓、相位等基本信息并傳遞給控制模塊，控制模塊的輸出控制信號分別連接6路信號產生模塊的控制信號輸入端，其中有3路信號產生模塊的輸出分別連接相應的3路精密恒流源模塊的輸入，另外3路信號產生模塊的輸出分別連接的3路精密電壓源模塊的輸入，3路精密恒流源模塊可直接作為3相電流輸出，3路精密電壓源模塊可直接作為3相電壓輸出。在用戶界面的信息輸入以及控制模塊的控制作用下，每個信號產生模塊可以產生獨立的幅值、頻率、相角可調的高度平滑的正弦信號單元，這些正弦信號單元可用于激勵后級相互獨立的精密恒流源模塊、精密電壓源模塊，從而形成相互獨立的3相電流和3相電壓，3相電流和3相電壓可直接作為標準信號輸出。

萍鄉變壓器測試臺變壓器工頻耐壓試驗該系統的試驗為按鈕式操作，通過控制臺操作電動接觸式調壓器升壓，電壓經過工頻試驗變壓器后到被試品。其試驗電壓通過工頻試驗變壓器的儀表端連接到控制臺上的數字式電壓表，試驗電流通過CT連接到控制臺上的數字式電流表。工頻試驗系統的組成1.用于測試單元及儀表監視數據收集的綜合試驗臺。2.低壓控制柜3.油浸式升壓變壓器工頻試驗系統布置1.工頻試驗系統采用分布式設計方案 2.分布式設計方案?工頻試驗系統與變壓器特性及溫升試驗系統在臺體上相互獨立。工頻試驗系統既方便試驗人員操作也便于安裝調試所以采用分布式方案可提高臺體的可靠性工頻試驗操作系統設計要求 加裝線電壓監視功能，即三相輸入電壓加裝數字式指示表頭。能聲光報警，提示試驗員。加裝過流繼電器，提高系統的可靠性。方便的操作過程指示，操作控制按紐。采用顯示、操作分類設計，觀查視角好。調壓控制臺采用自動降壓方式?。耐壓時間到報警提示?。交流泄漏電流值讀出，加裝1:1電流互感器接地防止接地不良時導致的危險.低壓控制柜布置要求?低壓控制柜的組成及說明?低壓控制柜主要由控制接觸器、低壓電壓互感器、低壓電流互感器、時間繼電器等組成。?內置主電源過流保護，加裝電流互感器250A/5A一個，精度為0.5級。低壓控制柜結構圖系統原理圖（供參考）系統一次原理圖（供參考）交流耐壓試驗接線圖工頻試驗系統技術要求?試驗電壓的波形應為近似下弦波，波形畸變略不可超過5％?帶負載能力：試驗設備應有1.1倍過載能力，則選用試驗變壓器時，選擇用油絕緣式試驗變壓器。調壓速度：升壓速度取每秒2％—3％?系統保護：高壓輸出過電壓保護。高壓輸出過電流保護。采用調節電動控制保護球隙設置過電壓保護。具有零位啟動保護。

萍鄉變壓器測試臺概述1.1本技術方案書規定了變壓器綜合測試臺的設計、制造、檢驗、試驗、技術資料、驗收、供貨及運輸、現場調試、售后服務等各項工作。1.2 提供產品為符合需方要求的優質產品。1.3供方所提供產品為性能穩定，檢測數據可靠，廣泛應用在變壓器、電力電抗器生產、檢測企業并受到用戶好評的產品。二、標準及要求2.1 提供的變壓器綜合測試臺的技術條件，均符合和電力變壓器行業標準和規范，如果標準之間有差異，以較高標準執行。GB 1094.1——1996 電力變壓器 第1部分：總則GB 1094.2——1996 電力變壓器 第2部分：溫升GB 1094.3——1996 電力變壓器 第3部分：絕緣水平、絕緣試驗和外絕緣空氣間隙GB/T 1094.10——2003 電力變壓器 聲級測定GB/T 6451——1999 三相油浸式電力變壓器技術參數和要求GB 1094.11——2007 干式電力變壓器GB/T 10228--2008 干式電力變壓器技術參數和要求GB/T 15164——1994 油浸式電力變壓器負載導則GB/T 507——2002 絕緣油 擊穿電壓測定法2.2外觀檢查對臺體式樣、外型尺寸及工藝結構尺寸，屏內設備布置、走線、安裝工藝、表面涂層等進行目測和量測，并做文字記錄。2.3電氣試驗項目以下各試驗均按有關IEC60076-1 ~5《電力變壓器》和IEC60726《干式電力變壓器》標準執行，試驗項目如下表所示：序號 試驗項目 出廠試驗 現場試驗1 電力變壓器空載特性試驗 √ √2 電力變壓器負載特性試驗 √ √3 電力變壓器工頻耐壓試驗 √ √4 電力變壓器直流電阻試驗 √ √5 電力變壓器變比組別誤差試驗 √ √6 電力變壓器倍頻耐壓試驗 √ √7 電力變壓器溫升試驗 √ √三、系統配置甲方采購乙方所生產的設備試驗對象必須滿足如下要求：■110kV主變變壓器和特種變壓器， 容量20000kVA及以下； （半電流）■35kV普通電力變壓器和特種變壓器，容量20000kVA及以下； （全電流）■35kV普通電力變壓器和特種變壓器，容量20000kVA及以下； （全電流）■10kV普通電力變壓器和特種變壓器，容量50000kVA及以下； （全電流）■10kV普通電力變壓器和特種變壓器，容量35000kVA及以下； （全電流）甲方采購乙方所生產的設備試驗對象必須滿足如下電壓等級要求：被測試變壓器考慮阻抗為8％以內，電壓等級為■高壓側110kV～ 35kV～10kV等。■低壓側：0.1kV～11kV。

萍鄉變壓器測試臺變壓器短路阻抗測試儀是本公司自主研發的新一代變壓器參數測試儀器。用于現場和試驗室條件下對35KV級及以上主變壓器進行低電壓短路阻抗測量的儀器。該儀器設計精巧，性能優越，功能強大，內部采用國內外型的單片機測試技術及先進的A/D同步交流采樣和數字信號處理技術，測量數據準確；外部采用大屏幕彩色液晶顯示，中文菜單提示，操作簡單，配備高速熱敏打印機，設計有存儲功能，方便數據的存儲和打印；保存的數據可通過USB傳存送到計算機。儀器體積小、重量輕，便于攜帶，現場使用極為方便，大大減輕了試驗人員的勞動強度，提高工作效率。本變壓器輸入參數，便可進行單、三相測試并自動計算變壓器繞組動穩定狀態參數（ZkeZkXkLk），測試結果非常直觀，是現場測試變壓器有無繞組變形的快速測試儀器。 二、主要測試功能簡介1.三相短路阻抗的測量:顯示三相電壓、三相電流、三相功率；三相短路阻抗（Zk）、三相短路電抗（Xk）、三相短路電感（Lk）、三相短路阻抗電壓（Zke）自動計算出變壓器折算到額定溫度、額定電流下的阻抗電壓百分比，以及與銘牌阻抗的誤差百分比。可用于檢查三相變壓器單相的缺陷 儀器可記錄三次單相測量的數據，并可根據變壓器不同的聯結計算出變壓器的阻抗電壓和阻抗電壓百分比誤差。三次單相測試完成后可顯示三相短路阻抗計算結果。測試結果自動折算，具有頻率校正、溫度換算、電流折算，提高測試數據的可比性。2.單相短路阻抗的測量: 除測量單相變壓器的短路阻抗、與銘牌阻抗誤差百分比外，還測量變壓器的阻抗、電抗、電阻、電感值方便用戶數據對比。3.零序阻抗的測量：零序阻抗的測量適用于高壓側星形接線帶中性點的變壓器，儀器可記錄零序阻抗、零序電抗、零序電感、阻抗角、零序電阻。4.在儀器允許的測量范圍可直接測量，超出測量范圍可外接電壓互感器，儀器可設置外接電壓互感器的變比，直接顯示施加的電壓值。5.儀器采用大屏幕彩色高分辨率觸控液晶，中文菜單，中文提示，操作簡便。6.儀器備有232接口，可外擴功能。7． 儀器自帶打印機，可打印顯示數據。8．內置不掉電存儲器，可儲存160組測量數據。9. 儀器備有U盤接口，用于存取測試數據。10. 日歷、時鐘功能，可進行時間校準。11. 儀器測量范圍寬、精度高、穩定性好；體積小、重量輕方便測量。

萍鄉變壓器測試臺輸入接口儀器的輸入接口包括電流通道和電壓通道，試驗時分別進行變壓器的電流和電壓采樣，圖 5-1列出了幾種常見的輸入接口組合。電流通道：電流通道的接線端子具有字樣的標識符。具有兩個電流通道的產品中任何時刻都只有一個電流通道可工作，電流通道的選擇在參數設置窗口中進行，5A 電流通道內置6A保險管，而且當采用5A電流通道外接電流互感器時，電流互感器的檔位不能與另一個電流通道相同。電壓通道：電壓通道的接線端子標識分別是A、B、C、N。選擇三相三線接線方式時需連接A、B、C端子進行采樣。選擇三相四線接線方式時需連接A、B、C、N，對于有中性點引出端子的系統N與中性點連接，中性點沒有引出時接線端子N也不能懸空，需連接系統中確定的0電位點。否則測量的三相電壓值是不可信的。試驗編號是一個多可設置10位的數字序列，可作為本次試驗或被試品的標識。額定容量是一個多為6位的整數序列，單位是kVA，額定容量的大小直接影響試驗的計算結果。電纜電阻是試驗電纜的電阻阻值，電纜電阻的大小影響損耗的校正值（P0、Pkn、Pk75）的計算，太大的電纜電阻設置將會得到一個不合理的測試結果，一般情況下可設置電纜電阻為零。高壓電阻和低壓電阻分別為變壓器高壓側和低壓側繞組直流電阻的平均值。在負載試驗中，當公式選擇為 1時高壓電阻和低壓電阻的設置值影響PK＊值的計算其它情況下沒影響。高壓電壓和低壓電壓分別是變壓器高壓側和低壓側額定電壓值（線電壓）。高壓電壓、低壓電壓和額定容量是計算變壓器額定電流的依據，應該按照變壓器的銘牌進行設置。電壓變比是指連接外部電壓互感器時互感器的變比值。沒有使用電壓互感器時，電壓變比應設置為 1.0000。測試儀的電壓測量范圍是0到800V（可根據要求擴展至1200V），當超過這個范圍時就要使用電壓互感器（PT）進行降壓，然后再引入本儀器進行測量。此時設置電壓變比為PT的電壓比值，測量時儀器顯示的就是信號降壓前的電壓值。電流變比：在僅有一個5A電流通道的產品中，如果沒有外接電流互感器（CT），設置電流變比為 5/5，有外接電流互感器時則按照所用電流互感器的電流比值設置。

萍鄉變壓器測試臺當對變壓器的繞組是否存在缺陷及對產品結構的合理性產生懷疑時，可進行如下的單相負載試驗：對于供電側繞組為YN、另一側為yn或d聯結的產品，可以輪流在一個相繞組（例如：AO、BO、CO）施加額定電流，而另一側三相短路，三次測量的阻抗壓降平均數乘以3 就相當于三相的壓降，三次負載損耗之和應相當于三相測量的負載損耗。對于供電側繞組為Y、另一側為y或d聯結的產品，可輪流在每個雙相上施加額定電流，而另一側三相短路，依次測量阻抗壓降和負載損耗；允許將單相測量的結果換算到三相數據，其阻抗壓降應乘以3 /2，總的負載損耗應為三次負載損耗之和的一半。對供電側繞組為D、另一側為yn、y或d聯結的產品，可輪流在供電側每個雙相上施加2/3 額定電流，依次短路一相線圈（如在AB端供電、BC端短路）而另一側繞組三相短路，依次測量阻抗壓降和負載損耗；允許將單相測量結果換算到三相數據，其阻抗壓降等于三次測量的平均數，其負載損耗等于三次負載損耗之和的一半。對于獨立繞組的三個單相的負載損耗應基本相等。對于自耦聯結繞組的三個單相損耗，一般 B 相較其它兩相略大一些。

萍鄉變壓器測試臺全自動溫度巡檢儀適用于5~80點過程量的檢測和報警。可輸入熱電阻、熱電偶、直流電流、直流電壓等傳感器、變送器信號。基本誤差小于0.2％F·S，顯示范圍-1999~9999各通道獨立設定輸入信號類型、量程、報警值各通道獨立設定數字濾波時間常數，有效提高抗干擾能力各通道獨立設定零點和滿度修正，有效減小傳感器誤差，提高系統測量精度可任意關閉不使用的通道2級參數。第2級參數受密碼控制，防止誤操作。具備參數復制功能，大大減小參數設置的工作量獨特實用的報警功能，可配接XSLCU多點控制單元實現各通道的報警輸出手動、定時、報警啟動打印快速、的通信接口，大大縮短通信時間含通訊接口和軟件5.7電流互感器應滿足如下指標測量范圍0.25A～440A?精度為0.05級；?其變比為400、200、100、50、25、10、5、2.5 /1A 5.8中頻發電機組應滿足如下指標額定容量:160kVA；?輸出電壓范圍:40V～800V；?輸出電流：120A 輸出頻率：150Hz±2％。?輸入電壓:380V；5．9油浸式交流試驗變壓器滿足如下指標?額定容量：200kVA；額定高、低壓電壓：200kV 10 kV / 0.4kV； ?輸出電流：0～1A；?輸入電壓：0V～400V；?輸入電流：0～500A；?額定工作頻率：50Hz5．10 630kVA三相調壓器技術指標輸入電壓三相380V，輸出電壓0-650V，負荷電流559A。調壓器具有無觸點調壓的特點，使用方便，能長期可靠運行。廣泛用于工礦企業、農業及科研等單位，作為調節電壓的通用設備。當輸入電壓恒定時，它能在帶負載的情況下，無級平滑地調節輸出電壓。調壓器與TWK控制配合使用，可實現自動調壓穩壓。按額定頻率50Hz設計的調壓器，允許在150Hz的頻率下半負荷運行。

萍鄉變壓器測試臺短路阻抗及負載損耗的測量原理負載損耗是一個重要參數，它對于變壓器的經濟運行以及變壓器本身的使用壽命，都有著極其重要的意義；而短路阻抗，它決定了變壓器在電力系統運行時對電網電壓波動的影響，以及變壓器發生出口短路事故時電動力的大小，同時短路阻抗還是決定變壓器能否并聯運行的一個必要條件。通過短路阻抗和負載損耗的測量，可以驗證這兩項指標是否在標準及用戶要求范圍內，同時還可以通過試驗發現繞組設計與制造及載流回路和結構的缺陷。短路阻抗及負載損耗的測量，應當在試品的一個繞組的線端施加額定頻率，且近似正弦的電流，另一個繞組短路，各相處于同一個分接位置。測量應在 50％～額定電流下進行；為避免繞組發熱對試驗結果產生明顯誤差，試驗測量應迅速進行；同時準確記錄試驗時繞組溫度。短路阻抗及負載損耗的測量與空載試驗的測量線路相同，只是測量中無需進行電壓波形校正；測量方法上的要求與 13.3～13.6 的規定完全相同。短路阻抗及負載損耗的測量接線見圖 8（a）、（b）；對于額定電流很小的試品，儀表（電壓表及瓦特表電壓線圈）和電壓互感器的吸收電流在測量電流中不可忽略時，應將電壓取于電源，接線

萍鄉變壓器測試臺產品介紹9.1功能特點1．原裝進口傳感器，自動溫度補償、零點漂移及滿量程漂移補償。2.儀器完美的弧度設計，在檢測中更加舒適。3.一機兩用，試漏監測和抽真空監測檢測功能。4.根據客戶實際需求定制，靈活配置。5.裝置可存儲六千組現試驗數據，機內實時時鐘，便于存檔6.電源：14.8VDC （充電式鋰電池）7.工作時間：≥8小時8.手機APP：支持9.欠壓、聲光報警功能。 9.2技術參數電源：14.8V 工作時間：≥8小時顯示：5.6寸觸屏彩色顯示 測量壓力范圍：0-50KPa（其它量程可定制）測試精度：±1％FS手機APP：支持 工作環境：-10～40℃，≤80％RH? 大氣壓力? 86～106kpa充電方式：專用充電器接口充電；尺寸：250mm×190mm×90mm重量：3KG十、試漏測試方法步：把裝置面板中的“進氣孔”連接到氣瓶的出氣口中。第二步：裝置面板中的“充氣孔”與法蘭連接。第三步：法蘭與變壓器相應的位置相連接。第四步：點擊裝置【試漏自動監測測試】界面內的【啟動】鍵。第五步：測試完成后點擊裝置【試漏自動監測測試】界面內的【停止】鍵。十一、抽真空測試方法步：真空連接管的快速接頭母頭端連接法蘭。第二步：真空連接管另一端連接真空計的快速接頭公頭端。第三步：真空計的快速接頭母頭端連接法蘭。第四步：法蘭連接在變壓器的相應位置。第五步：按下信號采集器的電源開關按鈕。第六步：在裝置【變壓器密封性及抽真空自動監測裝置】主界面內點擊【真空測試】鍵。第七步：等待主機與真空機無線信號連接，當“離線”狀態消失，即連接成功。第八步：在【抽真空自動監測測試】界面內點擊【自動閥】按鈕，【自動閥】從“開”轉換成“關”，即電磁閥關閉成功。
