怒江變壓器有載開關測試儀本測試軟件具有脫機分析或重新編輯試驗報告功能，將數據導入到辦公室電腦中，可對測試波形重新進行分析或編輯。8. 本裝置采用一體化結構，便于現場攜帶，測試接線簡單方便9. 測試軟件功能：①.狀態參數自學習功能。試驗中需要實時計算相位與相差，準確提供初始參數。程序設計了自建、自動更新基準功能，每次測試前儀器自動獲取試驗的電壓、電流、頻率、相位數據做為試驗的基準參數，與開關動作過程中動態實時參數進行比較，測試觸發盲區極少，大大提高了試驗觸發的可靠性，并縮短了試驗時間。②.本裝置采用彩色液晶顯示，實時曲線快速走屏，真實反映試驗變化過程。③.本測試軟件設計有自動測試及手動測試功能，對錄制波形能再次進行播放，放大，縮小，編輯等功能④.內存壓縮存儲技術，預觸發記錄深度可達6通道多800個周波深度，為數據分析提供了豐富的原始資料。⑤.程序及操作系統裝載在固態硬盤上，不使用碟片磁盤，封閉對存儲器寫操作，使存儲器得到有效的保護。⑥.測試軟件可以在WIN2000. XP和WIN7系統下對數據進行編輯分析。自動生成測試報告，測試數據及波形可以導入或導出。2.2 主要技術指標2.2.1 工作環境條件1.環境溫度：-20℃～50℃；2.環境濕度：≤80%；3.海拔高度：≥2000m。2.2.2 工作電源1.單相電壓：220（1±10%）V；2.頻率：50Hz±1Hz；3.波形：正弦，波形失真率≤2%。2.2.3 儀器內輸出試驗電源1.交流輸出電源頻率：40Hz～60Hz（頻率可調）；2.交流輸出電壓范圍：三相四線0～800V(電壓可調) ；3.交流輸出容量：額定1000VA；4.交流電源波形畸變率：≤3%；5.交流電源電壓相角：120°，相角差≯120°±1°。6.直流電流輸出范圍：0.3A、1A(兩檔可選)2.2.4 儀器測試精度1.同步采集通道數：62.采集數據精度：16位3.采集速度：200 k/s/通道4.采集板高速緩存深度：8 M byte FIFO5.電壓量程：0V～800V。6.電流量程：0mA～100mA、0A～10A；7.電壓、電流傳感器精度：0.2級；

手持式直流電阻速測儀2023已更新(今日/更新)

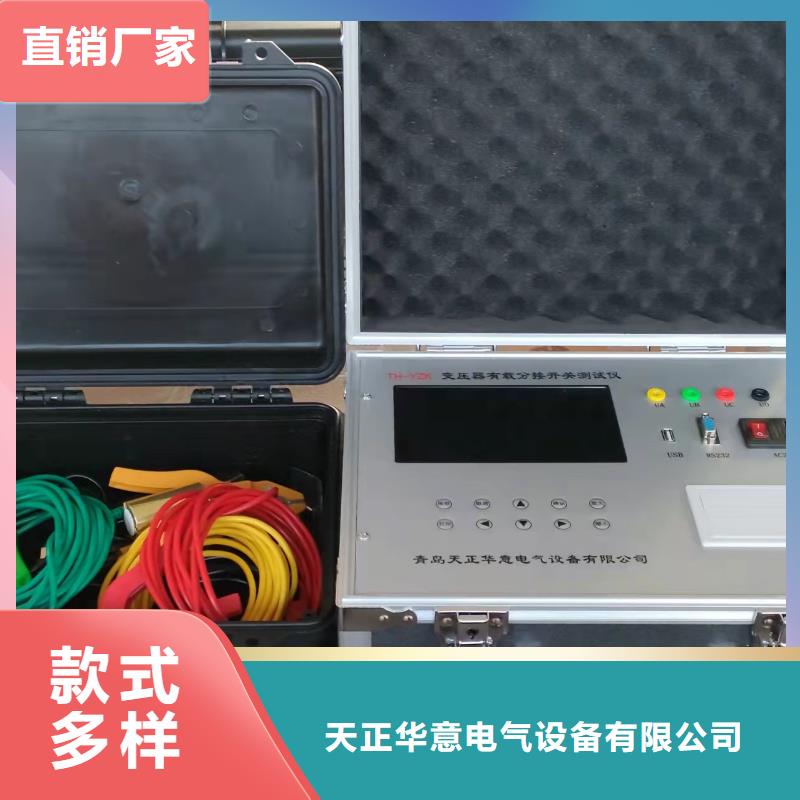

怒江變壓器有載開關測試儀 有載分接開關是與變壓器回路連接的 運動部件，因此有載分接開關的檢測，越來越引起重視。在《電力設備交接和性試驗規程》中，要求檢查有載分接開關的動作順序，測量切換時間等。該儀器主要用于測量變壓器有載分接開關的過渡波形、過渡時間、各瞬間過渡電阻值、三相同期性等。二、功能特點?儀器輸出電流大，重量輕；?兩檔電流輸出，測試范圍更寬，穩定度更高；?能自動計算出過渡電阻值及過渡時間值；?具有完善的保護電路，可靠性強；?8寸的大液晶顯示，便于現場操作；?具有U盤存儲功能，可以存儲更多數據波形。?鍵盤獨立操作，使儀器可操作性更快捷、方便。三、技術參數輸出電流 1.0A、0.5A測量范圍 過渡電阻：0.5Ω～20Ω(1.0A)、0.5Ω～40Ω(0.5A)過渡時間：0～250ms測量精度 過渡電阻：±(5%讀數+3字)過渡時間：±(0.1%讀數+3字)存儲方式 U盤存儲、本機存儲四、使用條件環境溫度 -10℃～50℃環境濕度 ≤85%RH工作電源 AC220V±10%電源頻率 50±1Hz

手持式直流電阻速測儀2023已更新(今日/更新)
怒江變壓器有載開關測試儀開機界面接好線路，打開電源進入開機界面（如圖4）按“↑、↓、←、→” 鍵改變選中項，按“確認”鍵進入選中項，進入“參數設置”界面可以進行參數的設置和修改，進入“數據測試”可以進行過渡電阻和過渡時間的測試；進入“歷史數據”可以查看儀器存儲的歷史數據；進入“系統設置”可以進行時間設置，儀器校準和刪除記錄等。“儀器校準”為出廠前儀器校正所用，設有密碼，用戶請勿使用。圖4 開機界面6.3參數設置界面開機界面進入“參數設置”轉入測量參數設置界面， 如圖5所示。當前選項為“測量電流”按鈕，按“↑、↓、←、→”鍵可以改變當前選項。按下確認鍵選中當前選項，按“↑、↓、←、→”鍵可以改變當前選項值，參數修改完畢后再次按下確認鍵即可退出“參數修改模式”，此時按“↑、↓、←、→”鍵 就又變回切換當前選項。按“取消”轉回到開機界面。參數說明如下：?測量電流：測試過程中儀器輸出的恒定電流。?測量方式：有繞組，即有載分接開關連接在變壓器繞組上；無繞組，則表示單獨的有載分接開關。?測量方向：繞組當前調壓方向，為1時表示正向調壓，為0時表示反向調壓。?分接位置：變壓器當前分接頭位置共1~9個分接位置。?觸發電平：測量過程中檢測到超過此值的電壓跳變時認為分接開關已經動作。即儀器的“靈敏度”，設置太高會造成無法觸發，設置太低容易造成誤觸發。?試品序號：用戶自行定義的分接開關的編號。圖5 參數設置界面6.4數據測試界面開機界面按下“數據測試|”轉到圖6所示數據測試界面。當前選項為“測試”按鈕，按“↑、↓、←、→”鍵可以改變當前選項。按下確認鍵選中當前選項。選中“測試”按鈕后，界面左半部分顯示的是實時測得的儀器接線柱A0、B0、C0之間的電阻（開路狀態下1A為大概24Ω，0.5A為大概48Ω）。測量時應待到此值穩定以后（即繞組充電已飽和 該靜態電阻值很重要，一定要等其穩定，容量越大的變壓器穩定的時間越長， 大概幾十秒，到幾分鐘。）再按下“動作開關”按鈕，同時開始捕捉開關的動作，此時可以動作被測分接開關。測試儀捕捉到開關動作波形后會在界面右半部分顯示動作波形。觸發完成后按下“波形分析”按鈕可進入波形分析界面。

手持式直流電阻速測儀2023已更新(今日/更新)
怒江變壓器有載開關測試儀直流試驗測試操作流程5.4.1測試前設置相關參數測試流程與交流測試方法相同，可參考5.3.1.5.4.2測試操作流程首先將“信息設置”中“AD配置”的“輸入信號”選擇為“直流輸入”，如圖。然后將“采樣頻率”修改為10K后，點擊“應用”后點擊“確認”。現在儀器就進入了直流測試模式。直流測試模式，測試前不用再去設置“閥值設定”，和調節儀器的內部電源。其他測試流程同交流測試模式的測試方法相同，測試流程首先按下“電源啟停”按鈕后，點擊“測試”進入靜態電阻測量界面，等待三相靜態電阻趨于穩定平衡并緩沖區顯示數據緩存后，點擊“準備觸發”即可切換有載分接開關完成測試。可參照說明書5.3.2。5.4.3直流檔位選擇本設備直流檔位分為“0.3A”和”1.0A”兩個檔位，目前0.3A檔的測試量程是0-40Ω1.0A檔是0-20Ω（電阻量程可根據要求定制調整）。軟件操作如圖所示，在“輔助選項”中，在測試前點擊“直流檔位”操作按鈕，即可切換直流檔位。

手持式直流電阻速測儀2023已更新(今日/更新)
怒江變壓器有載開關測試儀注意事項1.使用儀器時請按本說明書接線和操作。2.儀器的接地線一定要接好，變壓器的低壓測要可靠短路接地。3.由于儀器從電壓端子上測頻率，因此如果不接電壓端子或者試驗室里沒有輸入電壓時儀器會認為沒有信號而不進行測量。4.高低壓的連接母線要斷開，測試鉗要夾牢固，與儀器的接線要可靠。5.儀器的供電盡可能與有載開關的控制電路分開供電。6.對變壓器做實驗時，要將有載分接開關測試放在首位。當做完直阻試驗、耐壓試驗、空載試驗或負載試驗時，變壓器的鐵芯會有剩磁，它會直接影響有載分接開關的測試。7.當測試波形比較亂時可以多動作開關幾十次再做試驗，因為如果是新投運的變壓器或運行中有載調壓不頻繁的變壓器，它的有載分接開關的觸頭上會形成一定的氧化膜，多動作是為了將其磨掉，使測試波形正常。8.波形分析過程，當波形做出來后，儀器會自動計算出每相的過渡電阻、過渡時間這個值是一個參考值，如果波形的變化不是很規則，或尖峰毛刺比較多，就必須用儀器的阻值標尺和時間標尺來分析具體每一段的過渡電阻值，和過渡時間值，具體分析參考說明書即可。9.當其中一相出現問題時，可以將測試鉗倒換一下再確定一次，例如儀器顯示A相有問題，可將A、B的測試夾交換一下再測試，則儀器顯示B相有問題，可以證明A相的確有問題。十、售后服務儀器自購買之日起一年內，屬產品質量問題免費包修包換，終身提供維修和技術服務。如發現儀器有異常情況或故障請與公司及時聯系，以便為您安排便捷的處理方案。單位名稱：青島天正華意電氣設備有限公司

手持式直流電阻速測儀2023已更新(今日/更新)
怒江變壓器有載開關測試儀變壓器有載分接開關參數測試儀一、論述測試方法及測試標準1.1長期以來在現場采用直流方法試驗存在的問題長期以來，電力行業在變電站現場檢測變壓器有載分接開關的過度波形，一直采用直流方法進行試驗，所獲取的波形與分接開關制造商出廠試驗波形進行比對。由于分接開關制造商出廠試驗波形是對裸開關進行試驗，而在變電站現場檢測是在變壓器有載分接開關帶繞組狀態下進行的試驗，開關帶繞組狀態下電路中存在電感和電容量，使得直流試驗電流通過繞組在開關切換時不能突變，造成測試出的過度波形兩者差異很大，在分析波形時會出現無法判讀等問題，使開關制造商與開關使用方在判斷開關故障時產生很大爭議。目前使用的《直流法有載開關測試儀》在開關帶繞組狀態下進行測試時，要求對波形要做濾波處理(儀器內設有濾波處理功能)，經過濾波處理后的開關過度波形是不真實的波形，不能真實反應出有載開關在開關動作過程中存在的缺陷。從技術方面分析，《直流法有載開關測試儀》由于受測試技術方法和技術能力的限制，在使用過程中還存在諸多不足，主要表現在以下幾個方面：a) 直流測試由于其測試原理、技術能力等原因，有時測試獲取的波形與制造商給出的波形差異較大，無法給出準確分析結論。諾在現場吊出分接開關，甩開繞組再進行檢查、試驗，必將影響新設備、大修后設備的投運。為防止分接開關事故，有些地方甚至將無法判定分接開關是否存在缺陷的變壓器改做無載調壓變壓器運行。b) 直流試驗方法僅適用于繞組中性點處并有中性點抽出的有載分接開關測試，對繞組中性點以外的其它位置(線端、中部等)處的有載分接開關以及單相變壓器有載分接開關不能測試。c) 測試出的部分直流波形有異常但無法判定分接開關動作特性是否正常，諾投入運行，不能保證分接開關的運行。d) 近年來在變壓器設計上采用了很多新技術，如電抗式分接開關、真空斷路器式分接開關等使用，直流測試方法已不能滿足現場試驗需要。

手持式直流電阻速測儀2023已更新(今日/更新)
怒江變壓器有載開關測試儀現場打印測試報告需要打印測試報告，便可點擊打印按鈕，進入打印界面，如圖十八所示。若直接用機載的微型打印機打印數據及波形：選擇“在線簡略打印”、“輸出到打印”若要輸出PDF文件：選擇“標準打印”、“輸出到PDF文件”，可以生成一個PDF格式的文檔，以便于保存電子版或對其內容進行再次編輯修改。圖十八6.4 選擇“外接電源”方式測試：外接電源試驗方法是由用戶自備試驗電源，對變壓器有載分接開關進行導通試驗。本裝置測試接線設計有“外接電源”測試功能，測試時按照第四章“試驗接線”中的圖三、或圖四、或圖五接線。項目設置及操作流程與“內接電源”方式相同。6.5脫機分析或重新編輯試驗報告本系統是一款綠色軟件，可隨意安裝在辦公室電腦中（安裝路徑：C:\Program Files\）。從測試儀器界面的文件下拉菜單中將數據導出，用U盤再將數據導入到辦公室電腦中，可對測試波形重新進行分析或編輯。具體操作見6.1節數據查詢分析。6.6歷次數據查詢功能歷次數據查詢功能可以查詢以前測試并保存過的數據和波形。具體操作步驟如下：⑴ 開數據查詢窗口點擊菜單區中【數據查詢】項，即可打開數據庫中窗口，如圖十三所示：點擊選擇需要的項目條（該項目條顏色變深）后，再點擊下方的【打開】鍵，彈出圖十一界面，點擊【應用】、【確認】鍵后，波形自動回放當前界面中。⑵ 查找要打開的測試記錄
