<寧波>天正華意電氣設備有限公司 全自動絕緣靴手套耐壓泄漏電流測試儀寧波

寧波絕緣鞋手套耐壓裝置微型打印機在選擇打印操作的前提下，打印名稱、標準力、載荷試驗時間、當前力、測試結論、測試日期及受力圖等參數和圖形。2、液晶顯示器進行人機對話，顯示程序流程，設置參數，時間。3、鍵盤進行程序控制操作，各鍵的作用如下：A.方向鍵（↑）（↓）（←）（→）鍵（↑）（↓）上下鍵和（←）（→）左右鍵配合顯示屏上的光標可以進行數值更改和菜單選擇。數值更改時（←）（→）分別用于將光標向高或低位移動；（↑）（↓）用于數值的增減。在菜單選擇時，它們用于光標移動到所選位置處。B.功能鍵共有六個功能鍵，它們?yōu)闇y(cè)試、校準、確認、設置、復位及打印鍵。具體作用：a.測試鍵進行項目測試1＃大腰帶2＃小腰帶3＃腳扣傳感器一 4＃升降板5＃腰繩6＃竹木梯7＃1＃帽測試 傳感器二 2＃3＃CH1：共同測量 CH2b.校準鍵校準各傳感器零點、滿度及系統時鐘c.確認鍵對各種項目、校準內容、設置情況等進行系統確認d.設置鍵設置各種項目的標準力值、載荷試驗時間e.復位鍵任何時間按此鍵都強制回到初始狀態，也可用于緊急停止操作f.打印鍵打印出當前試驗報告（含圖形，帽試驗無圖形）

寧波絕緣鞋手套耐壓裝置◎總電源指示燈不亮、液晶屏無顯示自動控制柜未得電，請檢查（1）電源沒投入或接觸不良（1）是否保險絲熔斷或斷電◎開機后自/手動指示燈不亮請檢查（1）電源沒投入（2）電源保險絲熔斷（3）24V電源保險絲熔斷◎電機不運轉請檢查（1）電源沒投入（2）空開（控制柜內）沒有按到“on”位置◎自動測試開始時，液壓缸桿子卻下降請對傳感器1進行無負荷條件下（即傳感器下不接任何部件）的校零操作◎液壓缸桿子不動作請檢查（1）油泵電機是否運轉，方向是否是順時針運轉（2）進油濾油器是否堵塞◎油箱油起泡請檢查（1）油是否變質（2）油箱內油位過低◎液壓桿進退時振動。請檢查：缸中有氣體，應用手動反復操作快進到頂，快退至底◎打印機不出紙打印紙外徑過大而受卡，使供紙受阻。或卷紙軸脫出，阻力太大?！騍型傳感器受損連接S型傳感器時，拉桿不能頂?shù)絺鞲衅髦虚g的本體上。保修條款本機保修期為一年（從簽收之日起）。保修期內，除下列情況下，提供免費維修，保修期過后，提供有償維修服務?！蛞蛴糜筒划?dāng)導致液壓部件故障，不列入保修范圍之內。◎因擅自調整校正旋鈕導致測量誤差增大，不列入保修范圍之內?！蛞蛏米愿淖冸姎膺B接導致的設備損壞，將不列入保修范圍之內?！蚱渌蛴脩暨`反本使用說明書指導，或明顯使用不當造成的損壞，不列入保修范圍之內。

寧波絕緣鞋手套耐壓裝置 全自動絕緣靴（手套）測試裝置靜臥式拉力試驗機技術條件書1、產品名稱、規格型號、及圖片產品名稱：靜臥式拉力試驗機規格型號：TH-II-200KN產品圖片：2、產品制造所遵循的先關標準GB2900 電工名詞術語《電力工器具性試驗規程》GB/T3159-92 《液壓式試驗機》GB/T2611-92《試驗機通用技術要求》GB/T2423.8-1995電工電子產品基本環境試驗規程GB4793-1984電子測量?jī)x器要求GB156 包裝貯運標志3、總體技術功能靜臥式拉力試驗機。外型美觀、結構合理、技術含量高，測力系統采用全電腦控制、它由高精度傳感器彩顯打印，執行機構由液壓系統來完成，它適用廣泛，可用于，鋼纜繩纜、絕緣繩、葫蘆雙鉤滑車組等各類起重工具拉力試驗，還可以為其它器具、線路金具、絕緣瓷瓶串等機械靜荷試驗，可靠，使用方便?？梢詽M足拉力試驗的要求它具有以下功能：1、該試驗機具有力值、靜負荷保持時間均可任意設定2、自動修正載波動力值，當試驗達到預定時間，計算機會發出指令，自動卸荷。3、計算機判斷測定數據試驗結果合格與否并由打印機自動輸出試驗要求的全過程。4、主要技術參數：1、系統測試精度：優于1％F.S?2、系統控制精度：優于10％???3、采樣速率：可達100Hz?4、負荷：200KN???5、電源：三相四線380V 總長8.48米6、液壓系統高壓額定壓力：15MPa高壓額定流量：0.2L／min低壓額定流量：4L／min?低壓工作壓力

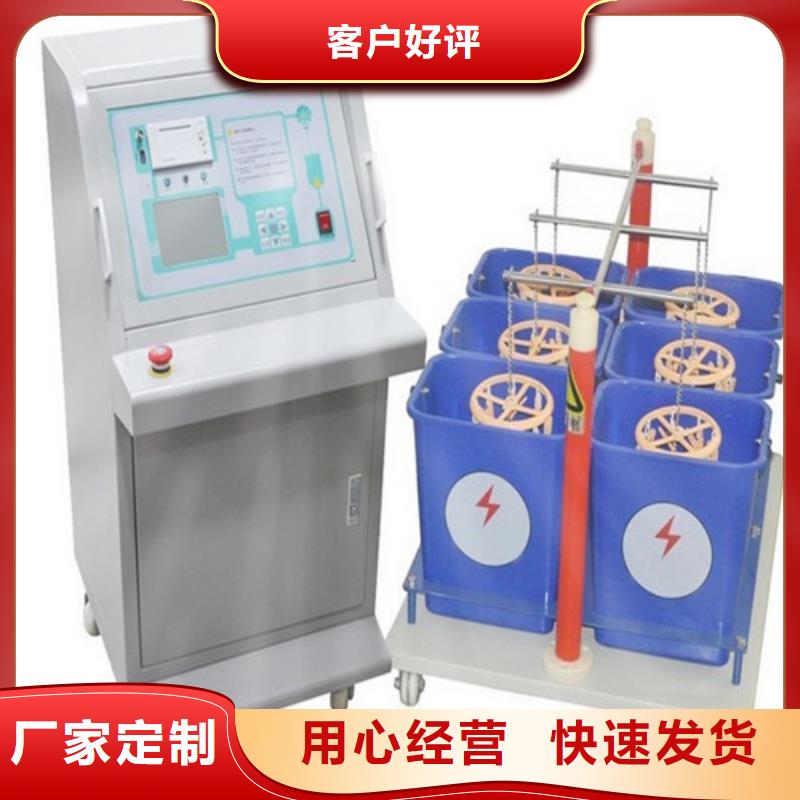

項目概況本項目將建設一套智能絕緣工具試驗室作為工器具運行保障的重要技術支撐，實現工器具狀態監測水平的，切實提高電力運行的穩定性和可靠性。構成包含寧波 絕緣靴絕緣手套耐壓測試模塊、電力工器具力學性能試驗?zāi)K、絕緣桿試驗系統模塊、驗電器功能檢測模塊、絕緣梯具測試模塊、絕緣橫擔測試模塊等。系統建成后可實現絕緣靴、寧波絕緣手套、絕緣桿、絕緣繩、絕緣墊、絕緣服、驗電器、腳扣、帽、竹木梯、絕緣梯、帶、 絕緣橫擔等工器具檢測。本全自動絕緣靴手套耐壓測試儀是按照國標DL/T1476-2015《電力工器具性試驗規程》的要求的基礎上研制生產。絕緣鞋手套耐壓裝置本產品各項指標均符合國標的要求。可以按《規程》要求對絕緣鞋、絕緣手套等工器具進行智能化絕緣耐壓試驗，絕緣靴及絕緣手套耐試驗周期為半年，試驗過程中不允許擊穿，同時絕緣靴絕緣絕緣手套泄漏電流不大于限定值。產品適用于所有與電力相關行業.

寧波絕緣鞋手套耐壓裝置技術參數額定輸出電壓：50kV額定容量： 5kVA輸出電壓量程：50.0 kV（250V）電壓測量誤差：＜±（0.5％U＋0.02％Umax）其中U為示值，Umax為量程上限值輸入電流量程：25.0A電流測量誤差：＜±（0.5％I＋0.02％Imax）其中I為示值，Imax為量程上限值泄漏電流量程：25.00mA泄漏電流測量誤差：±（1.0％I＋1個字）其中I為示值泄漏電流分辨率：0.01 mA數顯計時：10~990 S2.設備組成 2.1 全自動絕緣靴（手套）測試裝 高壓泄流測控儀 1套2.3 試驗變壓器套3.面板布置3.1儀器面板布置3.2測試儀按鍵功能說明液晶屏下方電位器可調節液晶屏的對比度。液晶屏右側的操作鍵“∧”“∨”鍵及“＜”“ ＞ ”鍵可分別用來選擇菜單和增減選擇量，“確認”鍵用來確認所選項目、啟動等工作，“退出”鍵用來停止試驗、返回上一級菜單?！凹蓖！辨I用于特殊情況下緊急停止試驗，“升壓”“降壓”鍵用來手動調節升壓、降壓。3.3試驗接線測試儀電源輸入端子接交流220V電源，0 ~ 250V電源輸出接試驗變壓器一次輸入，測量輸入接試驗變壓器測量線圈；試驗變壓器高壓輸出接高壓泄流測控儀高壓輸入；測試儀、試驗變壓器、高壓泄流測控儀接地點均接地。注意：紅外數據通訊端口之間夾角不大于30度，兩個端口間距離不超過6m。4.操作說明4.1開機打開高壓泄流測控儀電源開關。接通CZ7004絕緣靴手套測試主機的220V試驗電源，打開測試儀左下腳電源開關，液晶屏顯示開機畫面，警示燈綠燈亮。屏幕右上角顯示紅外通訊狀態，以動畫顯示，如看不到動畫顯示，請檢查高壓泄流測控儀是否開機，紅外數據通訊端口是否對正。
