內蒙古清障儀1.主要部件及說明1.1拉桿箱圖示與說明注意點:①拉桿箱的拖行應將拉桿另一側的把手放下。②卡扣的打開與關閉需要從上方壓住，遵循“先合上好上的（一般為側面卡扣）”的原則。③電源航插的使用請對準卡槽并旋緊，在不用的時候合上蓋子以防受損。1.2內部布局與說明注意點:①當心光纖，請順著光纖的方向按此示意圖排布，嚴禁強行折彎光纖?、谧詣踊o助瞄準手柄，以下簡稱“控制手柄”，擺放時屏幕上方嚴禁有異物遮擋，下方網線口禁止擠壓，以防屏幕受損以及控制線路失靈！1.3配件圖示與說明2.安裝指南2.1云臺組裝注意點:①箭頭對接處連接，注意有無螺絲松動，保證云臺固定牢靠。②鎖緊螺母涉及云臺轉動，在使用前確保云臺承重后不會自己轉動即可。2.2同軸鏡頭的安裝安裝步驟：手拎螺母拎松，按下限位按鈕，將快裝板插入卡槽并完全推入，松開限位按鈕，拎緊手拎螺母拆卸步驟：松開手拎螺母，按下限位按鈕，將同軸鏡頭取出即可。2.3控制手柄的安裝注意點:①通訊線的插拔要小心并插緊，嚴禁拖拽，此根線影響控制手柄的操作。②其余航插參考上圖一一對應插好，確認無誤后再通電。3.產品操作指南 步：連接電源線，并打開空氣開關；第二步：選擇激光器的控制方式，切換開關為OFF表示此時激光器進入內控模式，此時連接RS232端口與電腦，詳見《激光器使用手冊》；以下操作為切換開關為ON使用外控，來進行除異物操作。第三步：打開緊急停止開關，打開激光器電源，此時ALARM、POWER燈變綠為激光器正常狀態，ACTIVE燈為激光出射指示燈，紅色表示沒有出激光的狀態。第四步：根據不同距離與實際需求效果來調節“功率調節”按鈕，往右增大，往左變小，參考刻度盤9.9對應滿功率輸出。第五步：十字線中心對準目標物，按下出光按鈕，ACTIVE變綠則激光發射，再按一下ACTIVE變紅激光關閉。注意點:①請注意激光器狀態指示燈，如遇不正常的情況請參照《激光器使用手冊》。②操作環境應盡量避免潮濕，箱體兩側通風口嚴禁遮擋。③云臺支持九檔調速，開機默認9檔快轉速，調節時先按“2”再按“數字”（數字1-9對應慢-快），在“云臺控制顯示屏上”顯示“x5”表示第五檔速度，以此類推。

內蒙古清障儀5.5清障作業操作 1）通過滑動 選擇按鈕，可實現對云臺的移動操作，尋找定位需物品，中間的數字可調節云臺移動速度。點擊 按鈕，可調節設備在自動切割時的移動速度。2）點擊 按鈕，可調節顯示的觀瞄圖像的放大和縮小及聚焦清晰度，放大倍數可同步顯示在圖像右上角。 3）點擊按鈕，進入功率設定界面點按（+）（-）按鈕，可實現對設定功率的增減或直接點擊數字輸入數字百分比。 4）十字準星的中心點是激光點，將準星中心對準需要的物品，點擊按鈕，點擊確認后，設備按設定功率出激光，可通過上、下、左、右按鈕移動激光點，物品。5）選擇自動切割，則點擊按鈕，彈出一個數據框，將十字準星的中心點移到初始位置后點擊按鈕，數據框自動記錄初始點位置；然后將十字準星的中心點移到下一個位置后，再點擊按鈕，數據框自動記錄第二個點位置；少記錄兩個點，如此操作可增加多個記錄點位置。 點擊按鈕，設備將自動從初始點開始，自動出激光，按折線移動到一個選擇點，結束后可選擇是否再一次重復操作。過程可視情況開啟指引綠激光。注意： 在用發射裝置進行操作時，設備出光口前方切勿有人，以免對人造成傷害。 5.6撤收 清障作業完成，在平板上退出清障系統， 然后等待1分鐘，再依次關閉操控平板電源開關和激光發射裝置電源開關，將激光發射頭從三角架上卸下并分別收至包裝箱內。 注意：在平板上退出清障系統點擊關機，必須等待1分鐘以后再關閉激光發射裝置電源！6故障說明報警欄信息信建議處理方法正常 激光器正常運行急停報警急停被誤操作按下順時針旋轉急停開關，彈起即可 人體報警 激光頭前面有人出現人走開以后重新啟動激光器溫度報警內部溫度過高常開風扇，待機器溫度下降后再使用激光器電流報警內部電路故障聯系我司售后人員處理PD報警光路存在隱請聯系我司售后人員處理

內蒙古清障儀.維修與保養4.1同軸鏡頭的維護保養①鏡頭外殼禁止使用酒精擦拭。②定期檢查保護窗鏡片，發現有灰漬因及時使用酒精棉簽擦拭，使用后蓋上鏡頭蓋。4.2電氣防護①電池與云臺輕拿輕放，禁止在潮濕環境中使用。②使用時確保所有連接線都已經連好。5.成品檢驗報告檢查項目合格標準合格打“√”不合格打“×”1 激光器出光測試 長時間穩定2h以上2100米光斑大小測試100米處20mm左右同軸度測試激光點與十字線中心重合 抗震性測試長時間顛簸無松動5外觀檢驗 無明顯損傷 合格證產品名稱：激光清障儀產品型號：TH-300公司名稱： 青島天正華意電氣設備有限公司檢驗員： 備注：本產品的制造、裝配、性能經過檢驗，符合出廠標準，準予出廠。光纖激光清障儀 異物激光清障儀 輸電線路異物激光遠程裝置 輸電線路異物激光遠程儀 輸電線路異物激光遠程清障儀 線路異物激光清障儀 線路激光遠程清障儀 線路遠程清障儀

內蒙古清障儀1：同軸瞄準鏡頭連接云臺電源線2：同軸瞄準鏡頭連接云臺數據線3：光纖護套4：同軸瞄準鏡頭5：綠激光指示器6：鑰匙開關7：警示蜂鳴器8：急停開關9：綠激光指示器開關10：天線注意點:①當心光纖，請順著光纖的方向按此示意圖排布，嚴禁強行折彎光纖！②自動化輔助瞄準手柄，以下簡稱“控制手柄”，擺放時屏幕上方嚴禁有異物遮擋，下方網線口禁止擠壓，以防屏幕受損以及控制線路失靈！2.4配件圖示與說明2.5設備接線圖3.安裝指南3.1同軸鏡頭的安裝安裝步驟：手拎螺母拎松，按下限位按鈕，將快裝板插入卡槽并完全推入，松開限位按鈕，拎緊手拎螺母拆卸步驟：松開手拎螺母，按下限位按鈕，將同軸鏡頭取出即可。產品操作指南步：按照上述安裝方法將云臺、鏡頭與控制手柄接好線。第二步：將激光器箱體側面的航插與電池側面航插接好（此線兩頭互通對應接好）；第三步：打開電池側面船型開關，此時設備上電，控制手柄正常工作，先瞄準所需的異物。第四步：旋開⑤急停按鈕（彈出為打開狀態按下為關閉狀態）；旋開⑥鑰匙開關至“on”上；1、連接WIFI2、打開平板瞄準系統APP3、調節激光功率4、根據不同異物調節移動速度5、開啟激光

內蒙古清障儀隨著電網的快速發展，高壓輸電線路分布廣泛、有些輸電線路架設在環境復雜的地方，且絕大部分是由無絕緣層保護的裸金屬線，通過絕緣子固定在桿塔上，實現電能傳輸。但一些塑料布、廣告條幅、風箏、廣告布、樹障等異物很容易纏繞在裸露的金屬導線上，一旦此類漂浮性異物受雨、雪、霧、露浸濕，極易造成金屬導線相間短路或者單相接地等故障，從而導致跳閘造成供電中斷、輸電線路損壞。目前清理這些異物便捷的方式是利用噴火無人機對異物噴射火焰使其燃燒掉落，但隨著科技的不斷進步，更加便攜的新的清障裝置已脫引而出——激光遠程架空輸電線路異物。激光清障儀裝置通過發射特定波段和功率的紅外激光，在輸電線路不停電的情況下，通過光熱作用對輸電線路上的異物瞄準、掃描、熔斷使其掉落，準確無污染，對導線無損傷，是一種、方便、快捷的方式。

內蒙古清障儀維修與保養5.1同軸鏡頭的維護保養①鏡頭外殼禁止使用酒精擦拭。②定期檢查保護窗鏡片，發現有灰漬因及時使用酒精棉簽擦拭，使用后蓋上鏡頭蓋。5.2電氣防護①電池與云臺輕拿輕放，禁止在潮濕環境中使用。②使用時確保所有連接線都已經連好。5.3電池維護①在不使用的情況下，功率電池每兩周充電1次，充電時間不超過8小時；②操作遙控器電池、云臺電池每2周充電一次，使用高峰期設備使用后即時充電。6.裝箱清單產品名稱：電網異物遠程器產品型號：TH-350W本用戶手冊雖經過真審閱，但紕漏在所難免，如有不明之處，請聯系相應技術或銷售人員。聲明：? 公司保證本產品經過完善的測試和檢驗，在運輸前所有檢測項目均達到書面的質量規格要求。如果在收到產品時發現外包裝和內部有任何損壞，請馬上與我司聯系。? 產品手冊版權歸本公司所有，未經許可不得翻印、抄襲、修改本用戶手冊內容。信息 激光清障儀 架空線路激光清障裝置 激光線路清障儀 激光電纜清障儀 電網異物激光清障儀 電力系統架空線路清障儀 激光導物清障儀

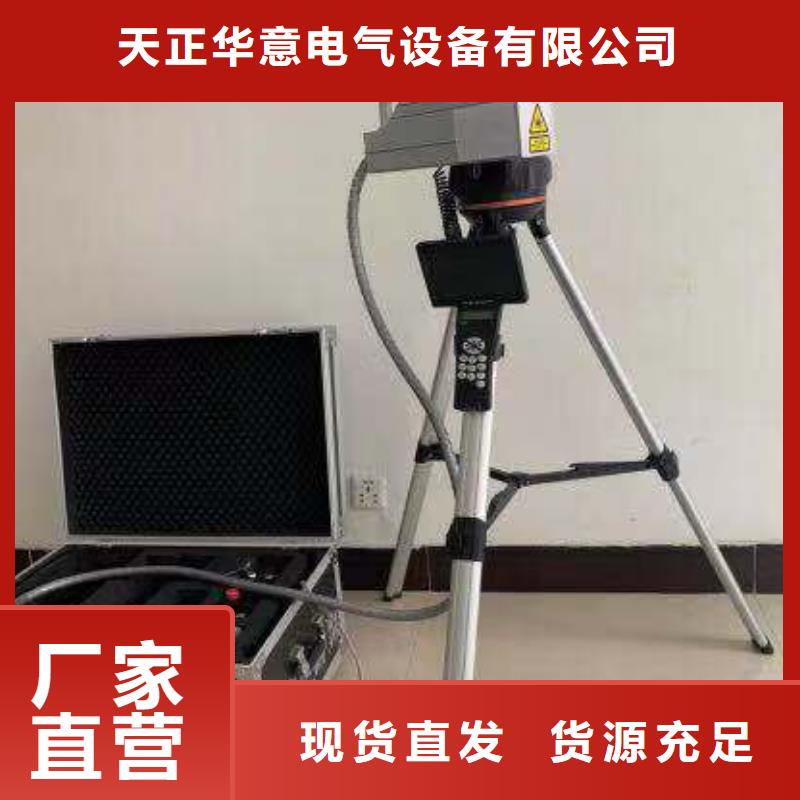

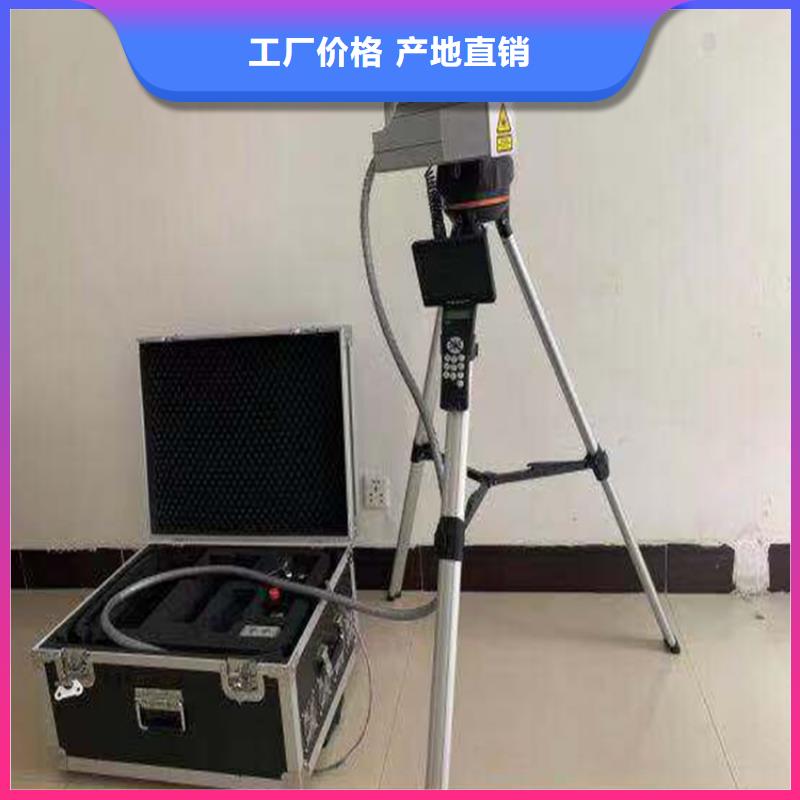

內蒙古清障儀產品原理青島天正華意電氣激光領域技術領軍人物創建的先進激光器制造企業之一。公司為客戶提供激光器的研發、生產、銷售、維修、技術支持及方案解決的全套解決方案。旗下自主研發的 T H 系列風冷激光器產品采用先進的技術被廣泛應用于加工、醫療、科研、軍工、電網等領域。利用激光器自主研發的優勢，結合架空線路等高壓裝置懸掛物的特點，選擇了對電力系統運行主體設備沒有傷害的激光波段，成功研制了一種能夠從地面發射可控激光對高空異物進行遠距離切割的清障系統。該設備的使用，工作人員完全可以實現帶電、遠程、非接觸式作業。系統具有、、可帶電操作的特點，適用于大部分架空線路以及高壓裝置非金屬異物，有效克服傳統方法的弊端及不足，顯著勞動效率，降低勞動成本，降低勞動強度和風險，提高經濟效益。產品功能特點1 帶電、遠程、非接觸式作業，適用于架空線路非金屬物2 遠距離帶電樹障，馬蜂窩、風箏線等異物3 通過平板電腦無線傳輸方式遠程監控，現場實時作業畫面、設備狀態信息4 通過電子云臺控制激光出光方向，實現激光的控制5 夜視功能，滿足夜間作業要求6 設備傾倒保護功能，設備傾倒時自動切斷激光，防止誤傷附近人員，前方人體感應模塊，可發現前方人員入侵并發出報警，自動切斷激光便攜式激光清障儀

內蒙古清障儀電網異物激光清障儀研發背景 高速公路 鐵路 輸電線路目前各地市電力系統架空線路35kV以上輸電線路均為裸導線，在數千公里長度內每年 異物掛線有千次之多，異物掛線及危害樹木是導致線路非計劃性停運的主要原因之一。傳統處理方法需線路停電或帶電作業，但線路停電降低了電網供電可靠性，增大了區域 停電風險，造成較大經濟損失和社會負面影響。以往曜異物掛線或危害樹木的主要方法是依靠人員靠近或進入高壓電場，直接或 間接接觸帶電體，除掉飄落物、危害樹木等。這樣做存在較高的作業風險，隱患大，且作業耗時長，勞動強度高，近年來各地均 呈現出帶電登高作業人員嚴重不足的態勢。為解決這一難題，我公司研發生產的激光導線清障儀釆用地面發射可控激光對掛線高空異物及危害樹木進行遠距離切割方式，具有、快速、可帶電作業的特點。降低停電風險，保障電網正常運行，該產品被 電網列入應急處置設備。【無人機操作存在火災隱患、飛行限制、天氣限制等，如禁飛區、森林覆蓋區. 化工油庫、操作失控、大風、雨無法作業】選型參考水電廠取水口雜物清理、鐵路 高速公路較大樹障清理建議使用TH- 1000W機型200千伏以上輸電線路，高速路因塔型較高建議使用TH-500W機型新能源發電、鐵路供電網、350千伏及以下輸電線路 建議使用TH- 350W機型激光清障儀工作原理通過光學光具組以及相應電能轉換電路，將激光聚焦于導線異物處，高溫燃燒切割而 達到目的。

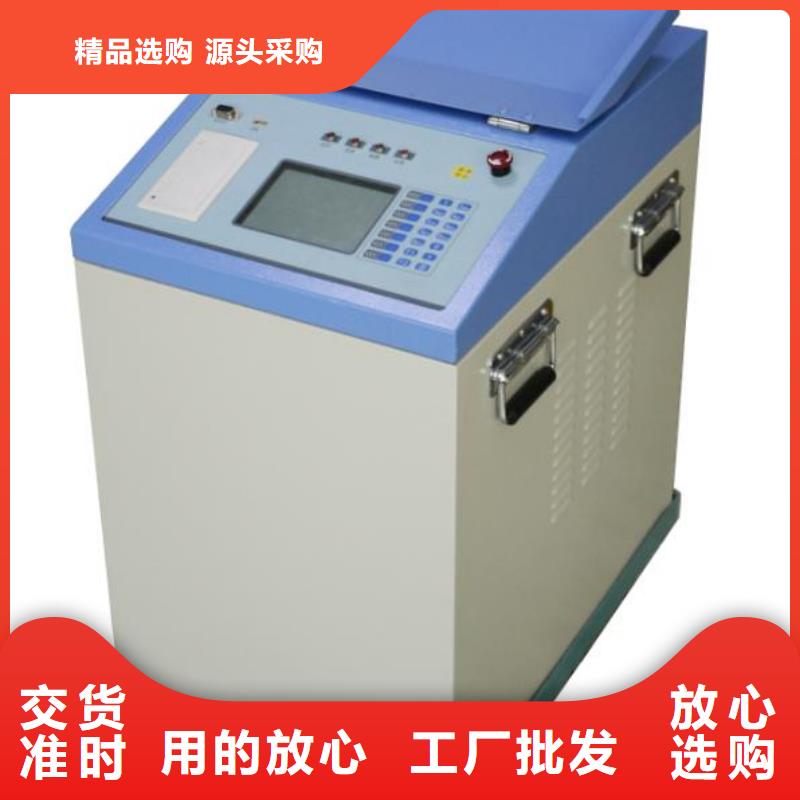

內蒙古清障儀是現場測試各種高壓輸電線路(架空、電纜、架空電纜混合)工頻參數的高精度測試儀器。儀器內置變頻電源模塊，可變頻調壓輸出電源。頻率可變為45H和55Hz，采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。隨著電網的發展和線路走廊用地的緊張，同桿多回架設的情況越來越普遍，輸電線路之間的耦合越來越緊密，在輸電線路工頻參數測試時干擾越來越強，嚴重影響測試的準確性和測試儀器設備的性，針對這一問題，我們開發了新一代輸電線路異頻參數測試系統，集成變頻測試電源、精密測量模塊、高速數字處理芯片及獨有的 技術抗感應電壓電路；有效地強干擾的影響，保證儀器設備的，能極其方便、快速、準確地測量輸電線路的工頻參數。
