南平回路電阻測試儀 第三行顯示實測電阻率、實測溫度。下一行顯示標準溫度下的折算數據 折算電阻、折算電阻率、標準溫度。左上顯示區： 顯示原始實測電阻平均值、原始實測電阻率平均值、折算標準溫度電阻平均值、折算標準溫度電阻率平均值。左下參數區：設置三個輸出電流檔位、測試時間、電阻上限報警值、被測電阻的長度、截面積。右下試驗區：（1）三個按鈕對應三個電流檔的每頁試驗數據，綠色代表有數據，黑色沒有數據。選中按鈕（黃色框），將切換顯示此電流檔的試驗數據。（2）提示信息框：簡要的說明語句，提示操作過程。（3）系統日歷時間顯示。（4）命令按鈕：功能、設置、測試、幫助。按“功能”按鈕和“幫助”接鈕，顯示上拉菜單，按菜單項可以進行其它操作。 圖5 菜單項(3)設置試驗參數在主界面上，按“設置”按鈕進行設置試驗參數界面如圖6:圖6 設置試驗參數界面可以通過數字鍵盤或下拉菜單項進行設置參數，按“確定”按鈕將保存參數到FLASH內存，方便下次使用，不受關機掉停影響。電流次數和輸出電流：在此界面設置“電流次數”代表輸出不同的電流檔位，方便求平均值，可選項為[I1]、[I1/I2]、[I1/I2/I3]三個。[I1]為只輸出I1的電流進行測試。[I1/I2]為先輸出I1的電流進行測試，接著輸出I2的電流進行測試。I1/I2/I3為先輸出I1的電流進行測試，接著輸出I2的電流進行測試，輸出I3的電流進行測試。測試時間：可以設置1-9999S。電阻上限：可以設置0-999999μΩ，被測電阻不超過電阻上限時，試驗狀態顯示為“合格”；被測電阻超過電阻上限時，試驗狀態顯示為“超限”；電流、電壓接線不對等顯示為無效。長度和截面積：設置被測電阻的長度和截面積，用于計算電阻率。溫度設置：將實際溫度下的電阻值折算成標準溫度下的電阻值。實測選項選擇“停用”時，實際溫度為預設溫度；如果選配了溫度傳感器，選擇“啟用”時，實際溫度為溫度傳感器采集的溫度值。背景選擇和簡繁顯示：設置屏幕顏色，可以改成圖紋藍底、圖紋黑底。選擇“簡化”項，主界面不顯示折算等內容，簡潔顯示。

南平回路電阻測試儀第三行顯示實測電阻率、實測溫度。下一行顯示標準溫度下的折算數據 折算電阻、折算電阻率、標準溫度。左上顯示區： 顯示原始實測電阻平均值、原始實測電阻率平均值、折算標準溫度電阻平均值、折算標準溫度電阻率平均值。左下參數區：設置三個輸出電流檔位、測試時間、電阻上限報警值、被測電阻的長度、截面積。右下試驗區：（1）三個按鈕對應三個電流檔的每頁試驗數據，綠色代表有數據，黑色沒有數據。選中按鈕（黃色框），將切換顯示此電流檔的試驗數據。（2）提示信息框：簡要的說明語句，提示操作過程。（3）系統日歷時間顯示。（4）命令按鈕：功能、設置、測試、幫助。按“功能”按鈕和“幫助”接鈕，顯示上拉菜單，按菜單項可以進行其它操作。 圖5 菜單項(3)設置試驗參數在主界面上，按“設置”按鈕進行設置試驗參數界面如圖6:圖6 設置試驗參數界面可以通過數字鍵盤或下拉菜單項進行設置參數，按“確定”按鈕將保存參數到FLASH內存，方便下次使用，不受關機掉停影響。電流次數和輸出電流：在此界面設置“電流次數”代表輸出不同的電流檔位，方便求平均值，可選項為[I1]、[I1/I2]、[I1/I2/I3]三個。[I1]為只輸出I1的電流進行測試。[I1/I2]為先輸出I1的電流進行測試，接著輸出I2的電流進行測試。I1/I2/I3為先輸出I1的電流進行測試，接著輸出I2的電流進行測試，輸出I3的電流進行測試。測試時間：可以設置1-9999S。(長時間運行得定做)電阻上限：可以設置0-999999μΩ，被測電阻不超過電阻上限時，試驗狀態顯示為“合格”；被測電阻超過電阻上限時，試驗狀態顯示為“超限”；電流、電壓接線不對等顯示為無效。長度和截面積：設置被測電阻的長度和截面積，用于計算電阻率。溫度設置：將實際溫度下的電阻值折算成標準溫度下的電阻值。實測選項選擇“停用”時，實際溫度為預設溫度；如果選配了溫度傳感器，選擇“啟用”時，實際溫度為溫度傳感器采集的溫度值。背景選擇和簡繁顯示：設置屏幕顏色，可以改成圖紋藍底、圖紋黑底。選擇“簡化”項，主界面不顯示折算等內容，簡潔顯示。

南平回路電阻測試儀 清空數據：刪除所有已保存的測試結果。當數據存滿時，會提示“存儲空間已滿”。請按RST鍵返回主界面。圖八6．時鐘校準：在主界面選擇時鐘校準后，進入時鐘校準界面。圖九鍵用于修改所選位的數值。按OK鍵，光標向右移動，當移動到一位即“秒”位時，再次按OK鍵，修改的時間將保存。按ESC鍵，光標向左移動，當移動到位即“年”位時，再次按OK鍵，修改的時間將不保存。7．廠家設置：該選項為廠家人員調試和設置使用，顧客請勿隨意操作。8．復位：測試完畢后，按RST鍵，儀器輸出電流將斷開，這時顯示屏回到初始狀態，可重新接線，進行下次測量或拆下測試線與電源線結束測量。9.溫度報警：當儀器內部溫度過高時，界面會彈出“溫度告警，正在冷卻，請等待……”，同時蜂鳴器會報警，此時應等儀器溫度恢復正常以后才能繼續使用。圖十七、PC軟件操作 （選配）本儀器可將測量數據上傳至計算機，供試驗人員對測量數據做進一步分析和處理。1、計算機要求硬件配置：至少賽揚533CPU，512M內存、1G剩余硬盤空間。軟件配置：建議使用Windows2000、XP操作系統。Windows Office 2000及以上版本（必須包含Word）。2、安裝驅動本說明以在Windows XP環境下安裝為例。隨機配置有光盤和USB數據線，將光盤放入計算機光驅。安裝步驟依次如下圖所示。

南平回路電阻測試儀面板說明及接線圖2　圖２為標準單相的參考圖片，請以實物為準。三相測試儀的料物面板圖片完全不一樣。接地柱：連接大地的連接端。電源插座：接入AC220V電源，開關、帶保險絲，開關上帶有電源指示燈。接線柱：接線柱有四個端子，外部2個粗的端子接電流線，內部2個細的端子接電壓線。請按紅黑粗細一致接線，紅色為正，黑色為負。三相接線柱分ABC三相，區域顏色分A相黃色、B相綠色、C相紅色。 觸摸彩色液晶： 800X480像素點陣觸摸彩色液晶屏，在陽光和黑暗環境下都十分清楚。熱敏打印機：打印機是熱敏打印機，熱敏紙分正反面（一面可以打字，一面不能），打印內容在熱敏紙上只能存留三個月左右，不能用于存檔。RS232接口：RS232是與計算機相連的串口通信接口，標配是RS232接口（可選配改成RS485），通信協議為Modbus-RTU 標準協議（9600-N-1），需要PC上位機及通信協議可以聯系廠家免費獲得，不隨機附送。USB接口：此接口用于插U盤（不能用于連接電腦），可以導出試驗數據文件。GPI通用接口：GPI通用接口用來連接溫度傳感器，或外接線控和報警燈。注意事項：有一些簡短的提示語句和安裝接線圖。藍牙接口：藍牙可以與計算機連接，本機具有安卓系統的藍牙APP，需要APP可以聯系廠家免費獲得，不隨機附送。六、操作步驟說明操作步驟一般為：關機接線、開機、設置、測試、保存、打印、關機拆線七個步驟。(1)首先接線在關機的狀態下，請接好接地線，電源線，測試線。具體接線方式請參考幫助菜單里的“接線圖集”。大電流鉗要接夾牢，小電壓鉗要緊靠被測電阻的測量部分，兩把小電壓鉗處于兩把大電流鉗的內部。圖3(2)開機使用開機處于主界面如圖4：圖4 主界面右上顯示區： 首行顯示試驗時刻，試驗狀態：合格/超限/無效，K＝B/A或K＝C/A即為電阻之間的比較值。中間大號字體顯示電阻、電壓、電流。

南平回路電阻測試儀 測試步驟 接線將兩個測試鉗夾到開關觸點或試品兩端，I＋/U＋端子連接紅色測試線，I-/U-端子連接黑色測試線，其中粗線插片連接電流接線柱I＋/I-，細線插棒插入電壓接線柱U＋/U-。必須使用儀器配套的專用低阻測試線，電流接線柱要擰緊，測試夾要牢固夾持，以降低引線電阻，節省電池電量。如果測試線接觸不良，儀器會提示IX＝0無電流輸出，儀器不會測試。4.2試品接地在帶電環境下，必須要保證試品一端接地。4.3 測試1.將所有測試線接好以后，按下儀器電源開關鍵，液晶屏顯示“主菜單”界面，如下圖所示。針對開關觸點等低阻試品進行回路電阻測試。查看儀器保存的各組數據，在查看數據界面可以進行數據導出。設置儀器的日期、時間。簡體中文- English 中英文切換。工廠模式，需要密碼操作，不對用戶開放。2.選擇“電阻測試”，按“確認”鍵儀器進入測量界面，如下圖。設置電流 按移動游標選定設置電流區域，設置電流呈現藍底，按“向上、向下”箭頭鍵設置50A和100A電流檔位。設置時間 按移動游標 選定設置時間區域，設置時間呈現藍底，按“向上、向下”箭頭鍵依次設置：快速、10、20、30、60秒。測試編號 按移動游標 選定測試編號區域，測試編號呈現光標符號，按“向左、向右”箭頭鍵移動光標，按“向上、向下”箭頭鍵設置本次試驗的試品編號。開始/停止 按移動游標進入?yún)^(qū)域，“開始/停止”呈現藍底，按“確認”鍵，開始測量，方框顯示綠邊提示“測試中…”，達到設置時間后停止測試，測試過程中，也可隨時按“確認”鍵停止測試。提示：建議使用“快速”測量以節省電池電量。UX＝顯示U＋/U-間的電壓；IX＝顯示I＋/I-間的電流；T＝顯示實際測試時間，如下圖所示；3.在測試過程中，若檢測到測試線接觸不良故障時，儀器會提示IX＝0無電流輸出；若檢測到內部溫度過高時，會彈出警告提示框，并停止測量。

南平回路電阻測試儀 三相智能回路電阻測試儀 概述TH-100A系列三相智能回路電阻測試儀采用先進的大功率開關電源技術和先進的電子線路精制而成。是高、低開關、電纜電線及焊縫接觸電阻的專用測試儀器。其電流采用標準GB736所的標準直流，可在標準電流的情況下測得被試品的電阻值。本儀器具有體積小、重量輕、抗干擾能力強、精度高、操作方便、保護功能完善等特點。二、產品特點1.彩色觸摸屏：800×480高清彩色7寸觸摸屏、人機對話，高速熱敏打印機。2.多電流檔輸出：采用電源技術，能長時間連續輸出大電流多電流檔位輸出。可以設置1-3個不同電流檔進行測試，自動計算平均值。3.顯示多種數據：顯示電阻、電壓、電流、電阻率，顯示折算標準溫度下的電阻值。4.自動超限警報：設置電阻上限，電阻值合格或超限或無效，自動產生試驗狀態。5.可以長時測試：可以設置測量時間從0-9999S，可以長時間工作。內置冷風散熱，開關電源自動熱保護。6.高精度測量：使用了精密儀用運算放大器和高精度四重積分A/D轉換器。7.系統芯片：使用高性能32位ARM芯片，測量時系統根據信號大小自動切換放大倍數，確保了該產品的測試準確度。8.內置日歷時鐘：內置日歷時鐘，為打印、保存數據提供時間依據。9.直流恒流源功能：可以輸出0-電流，內置逐級升流試驗，相當多買一臺強大的直流恒流源，一機多用。10.海量存儲試驗數據：本機配有大容量存儲，海量存儲數據。

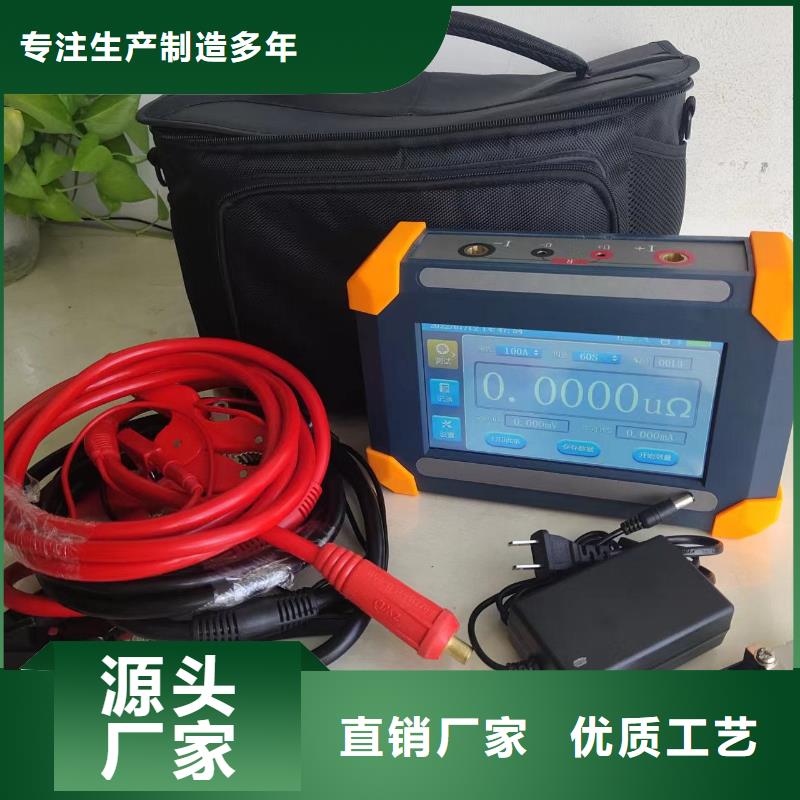

南平回路電阻測試儀 對電池充電在首次使用手持式儀器之前或長時間存放之后或電池電量低時，請使用其隨附的充電器對電池至少充電3小時。電池完全充滿后，充電器指示燈由紅色變?yōu)槌掷m(xù)綠色。7 傾斜手持式測試儀為了在操作期間方便拿取儀器或露出側面接口，可使手持式測試儀傾斜，如下圖所示。抬起傾斜座并向外拉8 產品外觀頂視圖前視圖側視圖功能模塊 說明I＋、I- 電流輸出接線柱，輸出100A。U＋、U- 電壓輸入插孔，輸入5V。顯示屏 5.6寸超大工業級高亮度彩色液晶屏，顯示操作菜單和測試結果。按鍵操作儀器用。“↑↓”為“上下”鍵，選擇移動或修改數據；“←→”為“左右”鍵，選擇移動或修改數據；“確認”鍵，確認當前操作；“取消”鍵，放棄當前操作。儀器電源鍵。短按打開電源，長按關閉電源。如果沒有按鍵操作，5分鐘后儀器自動關機。RS232接口 連接外置打印機。充電接口 使用儀器專用充電器進行充電。USB接口 外接優盤用，用來存儲測試數據，請使用FAT或FAT32格式的優盤；在存儲過程中，嚴禁撥出優盤。9 操作使用說明?測試接線將兩個測試鉗夾到開關觸點或試品兩端，I＋/U＋端子連接紅色測試線，I-/U-端子連接黑色測試線，其中粗線插片連接電流接線柱I＋/I-，細線彈棒插入電壓接線柱U＋/U-。必須使用儀器配套的專用低阻測試線，電流接線柱要擰緊，測試夾要牢固夾持，以降低引線電阻，節省電池電量。如果測試線接觸不良，電流不能達到設定值，儀器會停止測試并報警。?試品接地在帶電環境下，必須要保證試品一端已經接地。?智能電量管理儀器在長時間未操作時，自動關機以節省電量；儀器帶低電量充電提示功能、過放保護功能。?打印機使用說明打印機按鍵和打印機指示燈是一體式。打印機上電后，正常時指示燈為常亮，缺紙時指示燈閃爍。按一次按鍵，打印機走紙。打印機換紙：扣出旋轉扳手，打開紙倉蓋；把打印紙裝入，并拉出一截(超出一點撕紙牙齒)，注意把紙放整齊，紙的方向為有藥液一面(光滑面)向上；合上紙倉蓋打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭，并把旋轉扳手推入復位。

南平回路電阻測試儀 回路電阻測試儀概述TH-系列回路電阻測試儀采用先進的大功率開關電源技術和先進的電子線路精制而成。是高、低開關、電纜電線及焊縫接觸電阻的專用測試儀器。其電流采用標準GB736所的標準電流，可在標準電流的情況下測得被試品的電阻值。本儀器具有體積小、重量輕、抗干擾能力強、精度高、操作方便、保護功能完善等特點。技術參數型號參數TH-100 TH-200 輸出電流00A200A工作電源AC220V±20％，50HZ精度 0.5級±1μΩ分辨率1μΩ測量范圍0～1999μΩ顯示方式數碼管顯示保護方式具有過流、短路、過熱保護功能三、工作原理TH-系列回路電阻測試儀采用電流電壓法測試原理，也稱四線法測試技術，原理方框圖見圖二。圖二 測試原理圖由電流源經“I＋、I-兩端口（也稱I型口），供給被測電阻Rx電流，電流的大小有電流表I讀出，Rx兩端的電壓降“V＋、V-”兩端口(也稱V型口)取出，由電壓表V讀出。通過對I、V的測量，就可以算出被測電阻的阻值。四、面板說明及接線五、操作步驟說明1.按四線測量法，用專用測試線將被試品連接至儀表面板上，注意電壓測量線應接在電流輸出線內側。2.接通AC220V電源（注意：電源進線的第三根線即保護地必須接到大地），按下電源開關，此時電流表、電阻表顯示“000”（可在未數允許一位數跳動 測試計算電阻方法：(1) TH-100的測量：先打開電源開關，按下“測量”開關，調節電流輸出旋鈕（按順時針）至電流表頭顯示100.0時，再讀取阻值表頭上的數字為被試品的實際阻值。( TH-200的測量計算：先打開電源開關，按下“測量”開關，調節電流輸出旋鈕（按順時針）至電流表頭顯示200.0時，再讀取阻值表頭上的數字為被試品的實際阻值。測量過程中，若電流表顯示“1”或電阻表顯示“1”時，表示所測回路超量程。測量過程中，電流表未達到目標電流時，其實也可以折算被試品的實際電阻值 ：阻值表讀數 × 型號對應電流 / 電流表頭讀數。測量的電流越大測量結果越準確，因此使用上面標準測量方式.測試完畢，將電流輸出調節旋鈕（按逆時針）調至小，復位測量開關，再切斷電源開關。如要重復測試，只需復位測量開關，將測試鉗重新夾好，再按測量開關即可。

南平回路電阻測試儀 三相智能回路電阻測試儀 概述TH-100A系列三相智能回路電阻測試儀采用先進的大功率開關電源技術和先進的電子線路精制而成。是高、低開關、電纜電線及焊縫接觸電阻的專用測試儀器。其電流采用標準GB736所的標準直流，可在標準電流的情況下測得被試品的電阻值。本儀器具有體積小、重量輕、抗干擾能力強、精度高、操作方便、保護功能完善等特點。二、產品特點1.彩色觸摸屏：800×480高清彩色7寸觸摸屏、人機對話，高速熱敏打印機。2.多電流檔輸出：采用電源技術，能長時間連續輸出大電流多電流檔位輸出。可以設置1-3個不同電流檔進行測試，自動計算平均值。3.顯示多種數據：顯示電阻、電壓、電流、電阻率，顯示折算標準溫度下的電阻值。4.自動超限警報：設置電阻上限，電阻值合格或超限或無效，自動產生試驗狀態。5.可以長時測試：可以設置測量時間從0-9999S，可以長時間工作。內置冷風散熱，開關電源自動熱保護。6.高精度測量：使用了精密儀用運算放大器和高精度四重積分A/D轉換器。7.系統芯片：使用高性能32位ARM芯片，測量時系統根據信號大小自動切換放大倍數，確保了該產品的測試準確度。8.內置日歷時鐘：內置日歷時鐘，為打印、保存數據提供時間依據。9.直流恒流源功能：可以輸出0-電流，內置逐級升流試驗，相當多買一臺強大的直流恒流源，一機多用。10.海量存儲試驗數據：本機配有大容量存儲，海量存儲數據。

南平回路電阻測試儀 尊敬的顧客感謝您使用本公司TH-100A回路電阻測試儀。（又稱接觸電阻測試儀）在您初次使用該儀器前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！?慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。如有合同約定的除外。?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。—防止火災或人身傷害使用適當?shù)碾娫淳€。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。

南平回路電阻測試儀 測試完成后，儀器自動跳出“測試結果”對話框，移動“向左、向右”箭頭鍵，選擇“退出（不保存數據）”和“保存數據”，自動本機存儲。5.在主界面中，選定查看數據，按“確認”鍵，進入數據瀏覽界面。6.在此界面，移動“向左、向右”箭頭鍵，選擇“退出”和“導出數據”，此時插入U盤，出現“U盤掃描中…”儀器將導出存儲所有數據。7.在主界面中，選定系統設置，按“確認”鍵，進入系統設置界面。8.在此界面，進行“時間設置”和“語言設置”。通過按“向左、向右”箭頭鍵移動光標，按“向上、向下”箭頭鍵修改設置參數。9.在主界面中，選定出廠設置，按“確認”鍵，進入系統設置界面。10.工廠模式，需要密碼操作，不對用戶開放。售后服務儀器自購買之日起18個月內，屬產品質量問題免費包修包換，終身提供維修和技術服務。如發現儀器有不正常情況或故障，請與公司及時聯系，以便為您安排便捷的處理方案。客戶保證：自發貨之日起三年內，實行保修。如果由于疏忽、濫用、誤用、改制、錯誤安裝或使用造成的儀器損壞，不屬保修范圍之列。在任何時間保留對儀器做設計或構造上的修改權利，且不違反已售出儀器的有關規定。

南平回路電阻測試儀開機使用開機處于主界面如圖4：圖4 主界面右上顯示區： 首行顯示試驗時刻，試驗狀態：合格/超限/無效。中間大號字體顯示電阻、電壓、電流。第三行顯示實測電阻率、實測溫度。下一行顯示標準溫度下的折算數據 折算電阻、折算電阻率、標準溫度。左上顯示區： 顯示原始實測電阻平均值、原始實測電阻率平均值、折算標準溫度電阻平均值、折算標準溫度電阻率平均值。左下參數區：設置三個輸出電流檔位、測試時間、電阻上限報警值、被測電阻的長度、截面積。右下試驗區：（1）三個按鈕對應三個電流檔的每頁試驗數據，綠色代表有數據，黑色沒有數據。選中按鈕（黃色框），將切換顯示此電流檔的試驗數據。（2）提示信息框：簡要的說明語句，提示操作過程。（3）系統日歷時間顯示。（4）命令按鈕：功能、設置、測試、幫助。按“功能”按鈕和“幫助”接鈕，顯示上拉菜單，按菜單項可以進行其它操作。 圖5 菜單項(3)設置試驗參數在主界面上，按“設置”按鈕進行設置試驗參數界面如圖6:圖6 設置試驗參數界面可以通過數字鍵盤或下拉菜單項進行設置參數，按“確定”按鈕將保存參數到FLASH內存，方便下次使用，不受關機掉停影響。電流次數和輸出電流：在此界面設置“電流次數”代表輸出不同的電流檔位，方便求平均值，可選項為 三個。[I1]為只輸出I1的電流進行測試。[I1/I2]為先輸出I1的電流進行測試，接著輸出I2的電流進行測試。I1/I2/I3為先輸出I1的電流進行測試，接著輸出I2的電流進行測試，輸出I3的電流進行測試。

南平回路電阻測試儀 TH-100A回路電阻測試儀采用電流電壓法測試原理，也稱四線法測試技術，原理方框圖見圖二。圖二 測試原理圖由電流源經“I＋、I-兩端口（也稱I型口），供給被測電阻Rx電流，電流的大小有電流表I讀出，Rx兩端的電壓降“V＋、V-”兩端口(也稱V型口)取出，由電壓表V讀出。通過對I、V的測量，就可以算出被測電阻的阻值。七、操作方法1、按圖三接線方法接線。圖三 四端子接線圖2、儀器面板與測試線的連接處應鈕緊，不得有松動現象。3、應按照四端子法接線，即電流線應夾在被試品的外側，電壓線應夾在被試品的內側，電流與電壓必須同極性。4、檢查確認無誤后，接入220V交流電，合上電源開關，儀器進入開機狀態。5、調節“電流調節”旋鈕，使電流升至100.0A，按下“復位/測試”鍵，此時電阻表顯示值為所測的回路電阻值。若顯示1，則表示所測回路電阻值超量程；如果測量電流不是100.0A，例如為Io，電阻表顯示為Ro，則實際電阻值為R＝100×(Ro÷Io)μΩ。6、測量完畢，斷開電源開關，將測試線夾收好，放入附件包內。八、故障現象及排除故障現象 故障排除開機后無反應，液晶屏無顯示 檢查有無交流電源檢查電源電纜檢查保險管底座內的保險管是否燒斷測試時電流值顯示為0 檢查“復位/測試”鍵是否按下檢查電流輸出線有沒有接好，是否接觸不良測試時電流值顯示正常電阻值顯示為0 檢查“復位/測試”鍵是否按下檢查電壓輸出線有沒有接好，是否接觸不良測試時電流值顯示正常，電阻值顯示明顯偏大或顯示為1（超量程）檢查被測電阻值是否太大檢查電壓輸入線是否接在電流輸出線的內側檢查電壓輸出線有沒有接好，被測件接頭是否被氧化九、注意事項1、使用儀器前請仔細閱讀說明書。2、請按照說明書上正確的接線方法接線。3、本儀器不得測試帶電回路中的回路電阻。4、儀器在使用中必須可靠的接地。5、電流線用戶不得隨意更換。6、儀器不使用時應置于通風、干燥、陰涼、清潔處保存，注意防潮、防腐蝕性的氣體。
