南平高低壓開關柜通電試驗臺 注意事項為了您和設備的，請操作人員仔細閱讀以下內容: 1．試驗時接地端必須可靠接地。 試驗時不允許不相干的物品堆放在設備面板上和周圍。．開機前請檢查電源電壓: 交流三相四線380V±10％ 50Hz。本試驗設備注意防潮、防油污。 試驗完成后請確認被測設備已斷電，并與其它帶電設備斷開。七、保養與維修1. 驗證設備的可用性 設備在使用前首先觀察設備外觀是否有破損。通電后檢查設備表頭是否有顯示，顯示是否完整，對長期沒有使用的儀器還應檢查其輸出部分接線柱是否銹蝕、老化現象，否則應及時清理完好再使用。使用時請參照“使用操作”方法。 設備的保養 每次完成試驗后，清整儀器接線柱上的連線，關閉電源，斷開電源插頭，蓋上機箱蓋，放置在干燥無塵、通風無腐蝕性氣體的室內。 八、運輸與貯存▲ 運輸 設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。 設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝▲ 貯存 設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。 設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。 九、開箱與檢查▲ 開箱注意事項 開箱前請確定設備外包裝上的箭頭標志應朝上。開箱時請注意不要用力敲打，以免損壞設備。開箱取出設備，并保留設備外包裝和減震物品，既方便了您今后在運輸和貯存時使用，又起到了保護環境的作用。 ▲ 檢查內容 開箱后取出設備，依照裝箱單清點設備和配件。如發現短少，請立即與本公司聯系，我公司將盡快及時為您提供服務。 十、其它本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。

南平高低壓開關柜通電試驗臺 概述高低壓開關柜通電試驗臺用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。它能提供各種交、直流電源，便于對開關柜的檢測，提高工作效率。二、技術參數：輸入電源：三相四線AC380V輸出電壓及電流：1、三相AC100V輸出（固定值）一組2、三相AC 0 – 10A輸出（10A，可調值〉 一組3、交流電壓輸出三相AC 0 –450V，220V時，電流小于10A 一組4、直流操作電壓輸出 DC 0 - 260V 一組5、單相AC220V輸出（接線柱）二組6、三相AC380V輸出（固定值，接線柱） 一組7、單相24V，36V，110V，220V直流固定輸出 一組8、帶計時功能9、外形尺寸：550＊750＊800mm功能說明1、技術參數中2、3、4、項分別由獨立的接觸器控制，輸出端為接線柱。根據用戶特殊要求，參數中2、3、4、項，可以同時合閘，沒有互鎖。請用戶注意使用中的要求。每次只能有一組電源輸出工作。2、技術參數中1、5 、 6項不受接觸器控制，只要總電源開關閉合，即可輸出單相AC220V輸出（固定值）、三相AC380V輸出（固定值）。3、圖二中的 “24V、36V、110V、220V為直流固定輸出，根據客戶測試的要求選擇不同的直流電壓。4、圖二中的“分合閘控制”是用來代替高低壓開關柜面板上的分合閘開關的，為了測試的方便，我公司將該開關集成在一個控制臺上。需要聯動控制時就將集成的分合閘開關并行接入到開關柜中，若不用聯動控制則可以不用。五、操作說明以檢驗單相交流電壓表為例：1、接通輸入電源AC380V2、檢查并確認接線是否，接通總電源開關3、將調壓器回零，并按“合閘”鈕4、再按面板上交流操作電壓的“合閘”鈕，緩慢調節輸出調節旋扭，使電壓升到要求值，觀察電壓表的情況。5、試驗完畢后，先按面板上交流操作電壓的“分”鈕。然后，斷開總電源開關

南平高低壓開關柜通電試驗臺 公司簡介：青島天正華意電氣設備有限公司是一家專業從事電氣技術研究、電器校驗臺制作、儀器儀表開發、微型計算機技術應用的高新技術企業，公司自創辦以來，采用先進的管理方式，注重新產品的開發和高新技術的應用，所生產的產品一直以的品質和的售后服務而享譽業內。二、產品概述：TH-II型成套設備綜合測試臺（以下簡稱測試臺）是我公司根據相應的標準和用戶的特殊要求而開發的一種新型測試臺，本測試臺由調壓器、電流表、電壓表、電壓表、按鈕指示燈等新型元器件組合而成，可供成套設備生產廠家或有關質檢部門成套設備的綜合特性進行綜合測量和簽定分析。三、設備工作環境：1、周圍環境溫渡上限不超過45℃；2、周圍環境溫渡下限不低于-5℃；3、相對濕度20％—80％；4、電源輸入線徑≥2.5㎜2；5、設備周圍應無強烈的機械振動沖擊，無大量灰塵及腐蝕性氣體，無強烈的電磁干擾及其它輻射干擾。四、技術參數：4.1提供可調電壓：三相AC0-500V連續可調； 4.2提供的直流電壓：單相DC：0-220V；連續可調4.3提供的交流電壓：單相AC：0-220V；連續可調4.4提供的測試電流：單相：AC：0-25A；連續可調4.5提供固定式380V輸出。

南平高低壓開關柜通電試驗臺 如果要輸出三相10A的電流，操作方法如下：3)先將通電試驗臺上的線與開關柜的電流互感器二次側的線相連，按下總回路控制的合閘按鈕，此時合閘燈亮，再按下三相電流控制的合閘按鈕，此時三相電流控制的合閘燈亮，此時后出線板中的三相電流就有電流輸出了，如需要電流為10A，只要調節調壓器，使輸出電流為10A即可。4)另外兩個通道操作方法相同。4、后出線板上的固定輸出是指輸出電壓為固定值，只要輸入電壓不變，輸出電壓就不會改變。5、設備內部有三個保險，若插上總電源后，電壓表無顯示或出現過載的情況后均可能是保險燒壞，只要換上相同規格的即可。但如果更換過大的保險是很危險的，這會造成設備的損壞。。6、試驗完畢后，先將輸出調節旋扭逆時針旋轉至零位，再斷開電源開關，待放電完畢后，才能開始解線。

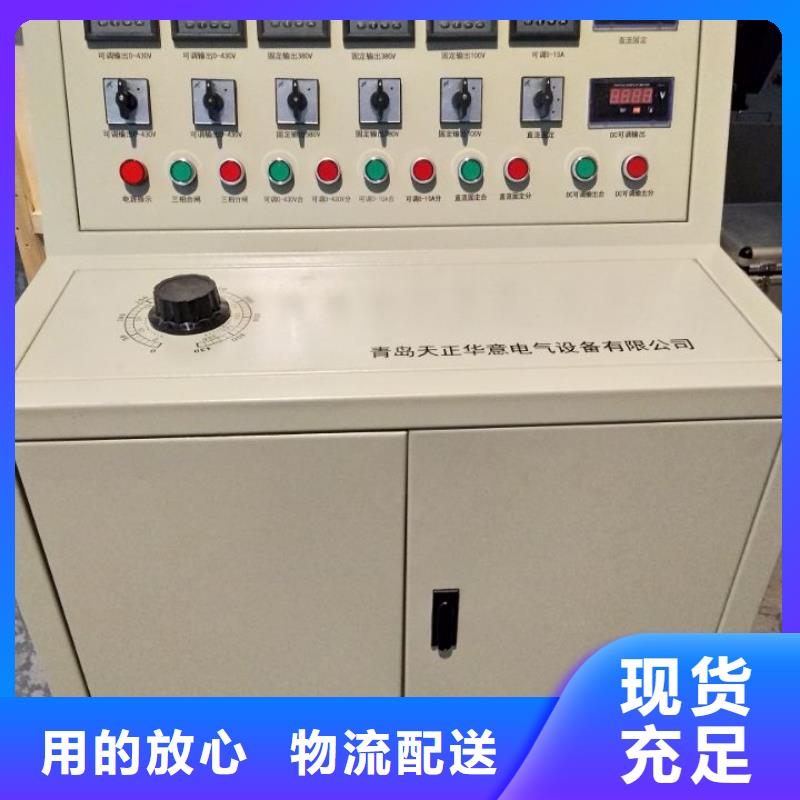

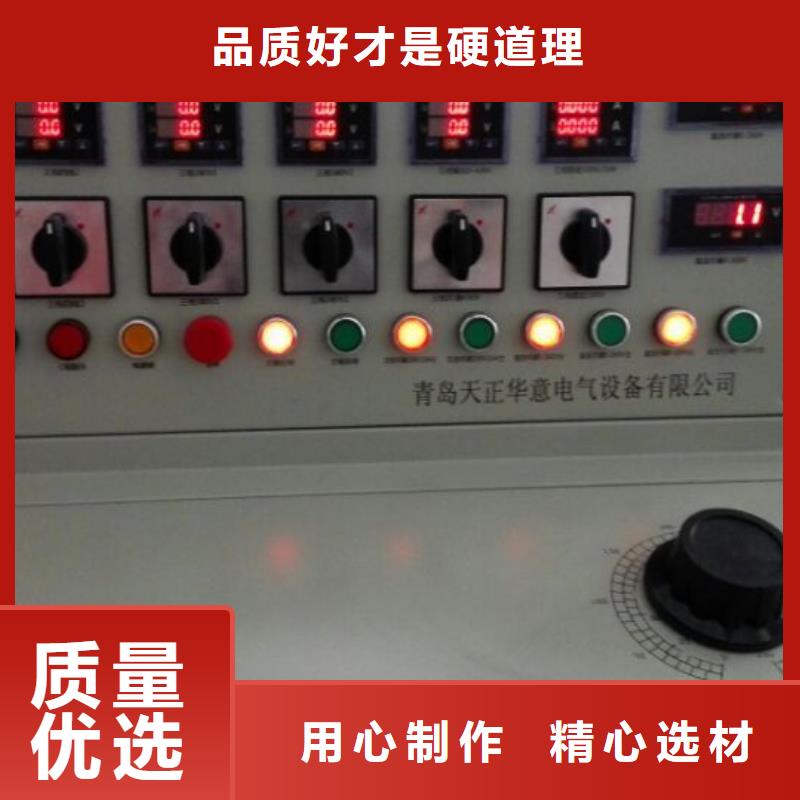

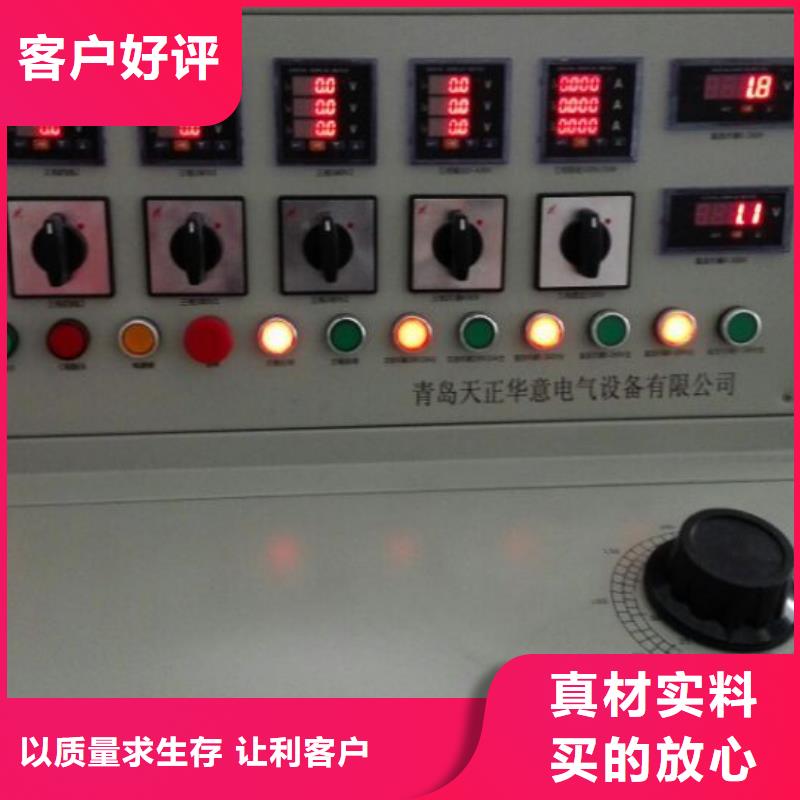

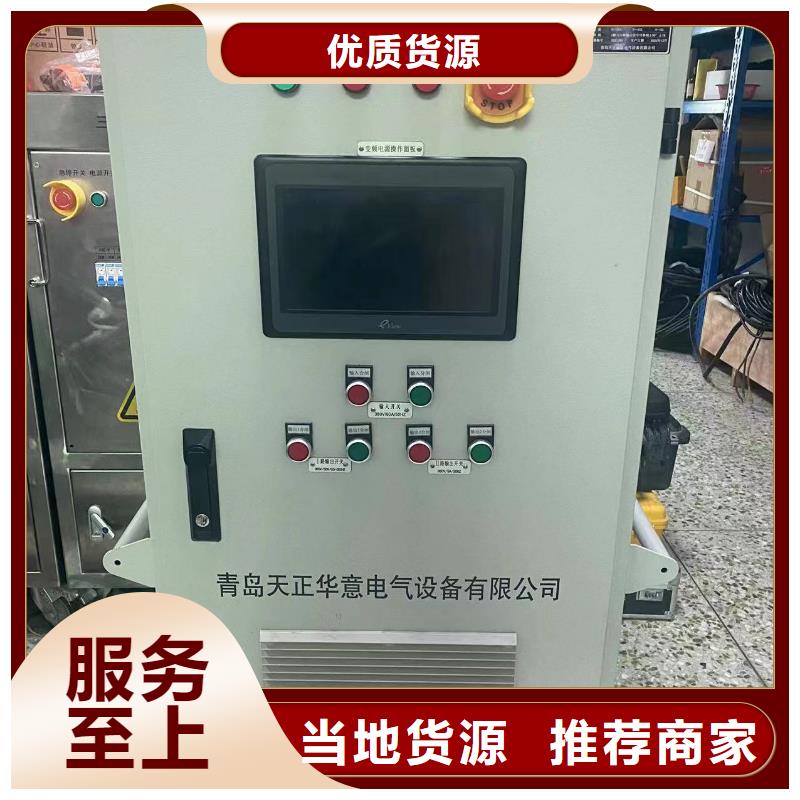

南平高低壓開關柜通電試驗臺高低壓開關柜通電試驗臺一、概述高低壓開關柜通電試驗臺用于高低壓開關柜生產廠家出廠動作調試，也可用于變電站檢修替代站內直流操作電源及其它需要直流電源的場合。在發電廠、變電所、開關柜廠等單位，一次設備是重要的，二次設備也是重要的，因為一次設備和二次設備構成一個整體，只有二者都處在良好的狀態，才能保證電力生產的。二次設備是指對一次設備的工況進行監測、控制、調節、保護，為運行人員提供工況或生產指揮信號所需的設備，因而二次回路的故障常會破壞或影響電氣設備的正常運行，用好管好二次回路的電氣設備，是確保電力生產的重要環節。本試驗臺就是根據二次回路測試和試驗要求，從用戶對二次回路試驗的實際需要出發而由本公司自行設計生產的。本產品具有功能全、體積小、外形美觀、便于移動等特點，是測試二次設備各項參數的理想設備。二、主要技術參數1、三相五線交流電壓直接輸出；2、三相交流電壓固定(100V/10A)輸出；3、三相交流電壓固定(380V/10A)輸出；4、三相交流（0~100V/10A）電壓可調輸出；5、三相交流（0~430V/10A）電壓可調輸出；6、單相直流（0~260V/10A）電壓可調輸出；7、單相直流（0~300V/10A）電壓可調輸出；8、單相交流（220V/10A）電源接線板插孔直接輸出；9、外形尺寸：550mm660mm1005mm三、產品結構本產品TH型移動式結構，底部裝有四只定向輪，兩邊設置拉手，便于推動或抬動。由三塊面板（圖一、圖二和圖三所示）組成其控制和監測等功能。上面板（圖一）由儀表、信號燈及控制按鈕開關組成，用于操作和監測；下面板（圖二）上裝有調壓器手輪，用于調節輸出電壓或電流；接線板（圖三）在車后，而方便。測試車左側采用的是二孔三孔電源插孔。高低壓開關柜通電試驗臺

南平高低壓開關柜通電試驗臺使用方法1、電源的連接將試驗臺推到試驗所需位置后，在后面接線板上按A、B、C、N將電源接到接線柱（1）上，再插上電源插頭送電。此時A、B、C相電源指示燈（-HL1、-HL2、-HL3）亮。表示電源已接入。注意：禁止接線帶電拖動電纜線！牢靠接好試驗臺保護接地線！試驗臺到位后才能在接線柱上接線！2、三相100V／１０Ａ固定輸出在后面接線板接線柱（2）上接線，將總電源開關（QF1）置于“ON”位置，將三相交流固定輸出100V啟動按鈕（SB2）按上，三相交流固定輸出指示燈（-HL5）亮，表示在接線柱（2）上有三相交流電壓固定100V輸出。做完該項試驗后將三相交流固定輸出100V停止按鈕（SB1）按上，三相交流固定輸出指示燈（-HL11）滅，此時交流固定輸出100V接線柱無電壓輸出。3、三相380V／１０Ａ固定輸出在后面接線板接線柱（5）上接線，將總電源開關（QF1）置于“ON”位置，將三相交流固定輸出380V啟動按鈕（SB4）按上，三相交流固定輸出指示燈（-HL7）亮，表示在接線柱（5）上有三相交流電壓固定380V輸出。做完該項試驗后將三相交流固定輸出380V停止按鈕（SB3）按上，三相交流固定輸出指示燈（-HL11）滅，此時交流固定輸出380V接線柱無電壓輸出。4、三相可調交流0~100V/10A電壓輸出在后接線板的接線柱（3）上接線，將總電源開關（QF1）置于“ON” 位置，將下面板上（1）可調電壓調壓器手輪逆時針調到零位，按上三相交流可調電壓輸出100V按鈕（SB8），三相交流可調輸出指示燈（-HL11）亮，表示在接線柱（3）上有三相交流有電壓可輸出，此時可順時針旋轉調壓器手輪調壓，監視三相可調電壓、電流表（-PV4、-PA1~-PA3），可調輸出0~100V/10A交三相交流電壓。

南平高低壓開關柜通電試驗臺高壓開關動作電壓試驗(俗稱“高、低電壓試驗”)是為保證電力系統高壓斷路器運行的一項基本性電氣試驗。目前，電力部門基本采用如下兩種方式進行試驗：1、用現場控制柜的直流系統作為試驗電源，通過滑線變阻器調節電壓大小進行試驗。這種方法 的弊端為：若現場試驗接線出現短路或直流直接接地，將直接影響到現場整個直流系統，輕則造成現場高壓設備失去保護，重則使現場直流系統崩潰。2、利用現場交流電，用調壓器進行簡單的硅整流后直接輸出直流。這種方法的缺點是：①調壓器笨重，使用不便，且簡單的硅整流直流輸出紋波很大；②輸入輸出沒有隔離，外殼可能帶電，危及人身。鑒于以上情況，我公司研制推出新一代大功率開關動作電壓操作電源。為現場高壓開關特性試驗合分閘操作提供獨立的試驗電源，為現場設備的運行提供了條件。

南平高低壓開關柜通電試驗臺 儀器損壞后，立即停止使用并通知本公司，不得自行開箱修理。一、概 述高壓斷路器在出廠前都應當進行磨合，以去除加工過程中產生的毛刺并進行形狀修正，使出廠后的開關工作在的機械狀態.針對斷路器生產廠家的需求，我公司在原有六工位磨合測試系統外，又自行研發生產了TH-II單工位高壓斷路器磨合測試儀。TH-II高壓斷路器測試儀，自帶大功率可調直流電源，大屏幕液晶顯示器，通過參數設定能滿足所有斷路器和接觸器的磨合測試， 界面快捷簡便，極大的提高工作效率。儀器克服了傳統磨合測試設備使用時間繼電器進行磨合造成的控制能力較差，易使分、合閘線圈燒毀的缺點，有效的保護了斷路器的完好性。TH-II高壓斷路器磨合測試儀操作簡單，是斷路器廠家設計和測試斷路器的理想工具，更是出廠試驗的必備檢測設備。二、主要功能及特點1、操作功能：可以按預設的參數進行單分、單合、合分、重合閘操作，壽命試驗。2、報警功能：當斷路器發生拒合、拒分、誤合、誤分、輔助觸點故障時，可通過液晶顯示器及蜂鳴器進行聲光報警，并切斷電源停止操作。3、保護功能：當發出合(分)閘命令后，經過適當延時（延時時間可設置），自動切斷合(分)閘電源，防止因斷路器拒動或輔助開關轉換不到位而導致合(分)線圈長期帶電。　4、磨合完成后，有信息提示，系統自動停止操作命令，切斷電源，并聲光提示。5、時間設定靈活：分、合閘間隔時間和分、合閘輸出時間可單獨設定，整定范圍：0.01-999.99秒。（設置后自動保存，斷電不丟失）6、操作電源靈活：默認使用內置可調直流低紋波電源，也可使用外接電源，輸入交流輸出交流。
