南寧絕緣油介電強度測試儀概 述絕緣油介電強度測試儀是我公司科研技術人員，依據標準GB507-86及行標DL-474·4-92DL/T596-1996的有關規定，發揮自身優勢，經過多次現場試驗和長期不懈努力，精心研制開發的高準確度、全數字化工業儀器。該機操作簡便，造型美觀大方。由于采用了全自動數字化微機控制，所以測量精度高、抗干擾能力強、可靠。 二、儀器特點1. 儀器采用大容量單片機控制，工作穩定可靠；2. 儀器內設寬范圍看門狗電路杜絕了死機現象；3. 多種操作選擇，儀器程序設有GB1986、GB2002兩種標準方法和自定義操作，能適應不同用戶的多種選擇；4. 儀器油杯采用特種玻璃一次澆鑄成型，杜絕了漏油等干擾現象的發生；5. 儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；6. 儀器內部具有過流、過壓、短路等保護等功能，并且具有極強的抗干擾能力，電磁兼容性好；7. 便攜式結構，易于移動，戶內外使用均很方便。三、技術指標1. 升壓器容量1.5 kVA2. 升壓速度 2.0 kV/s，2.5 kV/s，3.0 kV/s，3.5 kV/s 四檔任選3. 輸出電壓 0～80 kV4. 電源畸變率 ＜1％5. 顯示方式 大屏幕液晶漢字顯示6. 電極間隙 標準2.5 mm7. 外形尺寸 760 mm×670 mm×770 mm8. 儀器重量 48kg

南寧絕緣油介電強度測試儀報警設置在設置主界面按動“”鍵到報警設置圖標，按動“”鍵進入報警設置界面。按動“”鍵切換標準、報警等級、報警信號、燈光報警；按動“”鍵對選中項進行設置。以GJB420B為例：按動“”鍵，選中標準項，按動“”鍵選中GJB420B。按動“”鍵選中報警等級，“＞”（表示污染度等級大于該級別時報警） 動“”鍵，開始進行測試如右圖，按動“”鍵結束當前測試。測試完成后，按動“”鍵對測試結果進行存儲，按動“”鍵查看數據詳情。測試完成界面按動“”鍵進入測試數據查看界面。按動“”鍵查看其他標準的測試數據；按動“”鍵查看測試數據；按動“”鍵返回到測試完成界面。七、測試7.1 測試前準備7.1.1 離線測試1. 接通儀器電源并預熱10分鐘。2. 將液樣置于超聲波清洗器槽內，沐震至少1min，使聚結成塊的粒子分散。3. 劇烈搖晃液樣1-5min。4. 將液樣再次置于超聲波清洗器槽內沐震，直至成層的氣泡上升至液樣表面。5. 將儀器進液口管路接入樣品瓶中，排液口接入廢液瓶中。6. 開始測試。7.1.2 在線測試1. 接通儀器電源并預熱10分鐘。2. 將儀器進、出液口管路接入到待測系統，調節壓力調節閥，使待測系統接口壓力符合儀器要求。3. 將待測系統接口閥門打開，使被測油液通過儀器，進行管路沖洗（沖洗體積應不小于100mL）。7.2 測試1.對測試體積、測試次數、測試流速、測試間隔、報警設置等參數進行設置（參見6.2設置）。2.參數設置完成后，返回測試主界面，切換需要測試的類型。

油介質損耗測試儀零售 <南寧>天正華意電氣設備有限公司

南寧絕緣油介電強度測試儀技術指標1.光源：半導體激光器2.樣品粘度：≤100cSt3.流速范圍：5～60mL/min（30mL/min）4.在線檢測壓力：0.1～0.6Mpa樣品溫度：0～80℃5.粒徑范圍：1～500μm6.靈敏度：1μm或4μm(c)7.測量標準：GJB420B、SAE4059F-CPC、ISO4406、GB/T14039、GJB420A、NAS1638/SAE4059F、GOST172168.計數體積：1～999mL9.計數準確性：±0.5個污染度等級10.測試時間間隔：1s～24h11.極限重合誤差：40000粒/mL12.數據存儲：提供1000組數據存儲空間，并支持U盤存儲13.水活性范圍：0～1aw（±0.05aw）14.水含量范圍：0～360ppm（±10％）15.接口：USB接口、電源接口16.防護等級：IP67（防護箱）17.工作溫度：-20～60℃18.電源：AC 220V±10％、50/60Hz或DC 12V19.重量：5.5kg20.體積：400×305×170mm四、儀器結構1.OUT：油品出口2.IN：油品入口3.USB：U盤接口，可將測試數據存儲在U盤中4.DC：電源接口5.POWER：儀器開關6.顯示屏：顯示測試結果、操作菜單等7.打印機：測試數據打印輸出 五、儀器安裝1. 進排液管連接將儀器放置到待測系統接口的附近，保證位置穩固、無劇烈震動。使用管路將待測系統接口與儀器的進液口進行連接，將排液口連接到廢液池。2. 安裝或更換打印紙打開打印機上蓋，安裝或更換打印紙。先確認熱敏打印紙安裝方向，再將其放入打印機紙倉。注意事項：1.高壓環境：如果待測系統接口的壓力大于0.6Mpa，則需要加裝減壓裝置（選配）。減壓裝置安裝在待測系統接口與儀器進液口之間（圖5-1）。2.開機后，儀器應預熱10分鐘后再進行測試。3.測試前應使用適宜的溶劑（如石油醚）清洗管路及進樣狹縫，以保證測試的準確性。4.測試結束及更換檢品時，必須使用適宜的溶劑（如石油醚）進行清洗操作，確保儀器管路清潔后方可關機或進行下一次測試。5.儀器進液口安裝有濾網，當液樣中雜質過多時會堵塞濾網，影響進樣從而引起測試數據不正常，因此要定期清洗進液口濾網，清洗方法詳見附錄Ⅰ。

南寧絕緣油介電強度測試儀尊敬的用戶：感謝您選擇了我公司的全自動絕緣油介質損耗及電阻率測試儀。為了讓您盡快熟練地操作本儀器，我們隨機配備了內容詳實的操作手冊，從中您可以獲取有關產品介紹、使用方法、儀器性能以及注意事項等諸多方面的知識。在次使用儀器之前，請務必仔細閱讀本操作手冊，并按本手冊對儀器進行操作和維護，這會有助于您更好的使用該產品并且可以延長該儀器的使用壽命。 在編寫本手冊時，我們本著科學和嚴謹的態度進行工作，并認為本手冊中所提供的信息是正確和可靠的。然而，智者千慮必有一失，本手冊也難免會有錯誤和疏漏之處。如果您發現了手冊中的錯誤，請務必盡快設法通知我們，并監督我們盡快改正錯誤！本公司保留對儀器使用功能進行改進的權力，如發現儀器在使用過程中其功能與操作手冊介紹的不一致，請以儀器的實際功能為準。我們希望本儀器能使您的工作變得輕松、愉快，使您在繁忙的工作之中體會到辦公自動化的輕松感覺。當您對本儀器感到滿意時，請向您的朋友！當您對本儀器有意見和建議時，請您與我們聯系，本公司定竭盡全力給您一個滿意的答復。再次感謝您對我公司的支持！

<南寧>天正華意電氣設備有限公司 油介質損耗測試儀零售

南寧絕緣油介電強度測試儀儀器及材料要求絕緣油顆粒數檢測儀由自動顆粒計數儀、超聲波清洗器、真空泵、過濾裝置等組成。a) 絕緣油顆粒數檢測儀：根據遮光原理工作，在測試過程中能自動攪拌樣品，不會產生顆粒沉降現象與自動顆粒計數儀配套使用的傳感器，至少能測定粒徑 5μm 的顆粒數量。b) 超聲波清洗器：工作頻率為 20kHz～50kHz。c) 真空泵：真空度不小于 86kPa，抽氣速率 30L/min。d) 過濾裝置 I：法蘭式過濾裝置，供過濾清潔液。e) 微孔濾膜：直徑為 50mm、孔徑分別為 0.8μm、0.45μm 和0.3μm。f) 取樣瓶：250mL 玻璃瓶，具塞和塑料薄膜襯墊。g) 量筒：100mL。h) 石油醚：分析純，沸程 60℃～90℃。i) 甲苯(或二甲苯)：分析純。j) 異丙醇：分析純。k) 水：蒸餾水或去離子水。2 檢測準備2.1 檢查環境、人員、儀器滿足檢測要求2.2 清潔液的制備依次用孔徑為 0.8μm、0.45μm 和 0.3μm 的濾膜過濾異丙醇、石油醚和去離子水或蒸餾水等溶劑制得清潔液。用于清洗儀器和玻璃器皿用的清潔液，每 100mL 中粒徑大于 5μm 的顆粒不應多于 100 粒。用于稀釋樣品及檢驗取樣瓶用的清潔液，每 100mL 中粒徑大于 5μm 的顆粒不應多于 50 粒。2.3 取樣瓶的準備a) 將取樣瓶、瓶蓋、塑料薄膜襯墊先用洗滌劑進行清洗，再用自來水沖洗，用蒸餾水洗凈，烘干。再用清潔液沖洗至顆粒度指標達到本標準 2.3b 的要求。b) 取樣瓶的檢驗。向清洗后的取樣瓶中注入占總容積 45％～55％的清潔液，墊上薄膜，蓋上瓶蓋后充分搖動，用自動顆粒計數儀測定每 100mL 液體中粒徑大于 5μm 的顆粒數，不應超過 100粒。超過時應按本標準 2.3a 重新沖洗取樣瓶，直至顆粒數不超過 100 粒為止，或取樣瓶的顆粒污染度比被取油樣至少低兩級。

<南寧>天正華意電氣設備有限公司
<南寧>天正華意電氣設備有限公司

南寧絕緣油介電強度測試儀儀器及材料要求絕緣油顆粒數檢測儀由自動顆粒計數儀、超聲波清洗器、真空泵、過濾裝置等組成。a) 絕緣油顆粒數檢測儀：根據遮光原理工作，在測試過程中能自動攪拌樣品，不會產生顆粒沉降現象與自動顆粒計數儀配套使用的傳感器，至少能測定粒徑 5μm 的顆粒數量。b) 超聲波清洗器：工作頻率為 20kHz～50kHz。c) 真空泵：真空度不小于 86kPa，抽氣速率 30L/min。d) 過濾裝置 I：法蘭式過濾裝置，供過濾清潔液。e) 微孔濾膜：直徑為 50mm、孔徑分別為 0.8μm、0.45μm 和0.3μm。f) 取樣瓶：250mL 玻璃瓶，具塞和塑料薄膜襯墊。g) 量筒：100mL。h) 石油醚：分析純，沸程 60℃～90℃。i) 甲苯(或二甲苯)：分析純。j) 異丙醇：分析純。k) 水：蒸餾水或去離子水。2 檢測準備2.1 檢查環境、人員、儀器滿足檢測要求2.2 清潔液的制備依次用孔徑為 0.8μm、0.45μm 和 0.3μm 的濾膜過濾異丙醇、石油醚和去離子水或蒸餾水等溶劑制得清潔液。用于清洗儀器和玻璃器皿用的清潔液，每 100mL 中粒徑大于 5μm 的顆粒不應多于 100 粒。用于稀釋樣品及檢驗取樣瓶用的清潔液，每 100mL 中粒徑大于 5μm 的顆粒不應多于 50 粒。2.3 取樣瓶的準備a) 將取樣瓶、瓶蓋、塑料薄膜襯墊先用洗滌劑進行清洗，再用自來水沖洗，用蒸餾水洗凈，烘干。再用清潔液沖洗至顆粒度指標達到本標準 2.3b 的要求。b) 取樣瓶的檢驗。向清洗后的取樣瓶中注入占總容積 45％～55％的清潔液，墊上薄膜，蓋上瓶蓋后充分搖動，用自動顆粒計數儀測定每 100mL 液體中粒徑大于 5μm 的顆粒數，不應超過 100粒。超過時應按本標準 2.3a 重新沖洗取樣瓶，直至顆粒數不超過 100 粒為止，或取樣瓶的顆粒污染度比被取油樣至少低兩級。

<南寧>天正華意電氣設備有限公司 油介質損耗測試儀零售

南寧絕緣油介電強度測試儀本儀器為精密測試儀器，使用前請務必詳閱使用說明書，謹慎操作！一、概述TH-1150液體介質體積電阻率測定儀以DL421-91《絕緣油體積電阻率測定法》的電力行業標準為依據，根據有源電橋的原理研制成功的一種新型電阻率測定專用儀器，具有結構簡單、線性度好、靈敏度高、測試結果穩定、操作等優點，其性能遠高于通常的電壓電流法。本儀器采用MCS-51系列單片機作為系統控制核心，彩色液晶顯示，中文人機對話，向導式操作，測定過程全部自動化(自動換杯，自動變擋)，并且滾動儲存200個試驗數據；并結合現代新的工藝方法研制而成。整個儀器設計先進、結構合理、操作簡單、可靠，是當代國內外同類產品技術水平、性能指標為完善的電阻率測試儀，特別實用于電力部門油質監督的應用，測試結果符合標準DL421-91《絕緣油體積電阻率測定法》的規定。二、技術指標㈠、使用條件１、環境溫度：0～40℃２、相對濕度：≤85％３、供電電壓：AC 220V±10 ％ 50Hz±1㈡、測量指標1、測試電壓：DC 500V2、測試范圍：0.5×108～101.0×1016Ω·cm3、重 復 性：＞1012Ω·cm，≯25％＜1012Ω·cm，≯15％4、加熱功率：300W 制冷功率：100W5、控溫范圍：熱浴：室溫～120℃； 冷浴：20℃6、控溫精度：±0.3℃7、測量誤差：≤±10％㈢、其它指標浴套配置：熱浴：（合金鋁，可測試三個杯）1個冷浴：（合金鋁，可測試一個杯）1個重 量：12Kg外形尺寸：380×310×290mm測 樣 數：3個（測試電極杯）

<南寧>天正華意電氣設備有限公司
油介質損耗測試儀零售

南寧絕緣油介電強度測試儀絕體積電阻率測定儀適用于DL 421-91標準，本標準適用于測定絕緣油等液體介質的體積電阻率。體積電阻是施加于試液接觸的兩極之間的直流電壓與通過該試液的電流比。人機界面使用液晶漢顯，菜單點擊式輸入指令，自動打印試驗結果，測量精度高，穩定可靠。進入網絡通訊功能（可選）后，測定結果可直接回饋給化驗室計算機，并自動生成匯總報表。二、主要技術指標——電源電壓：AC220±10％ 50Hz——測試電壓：DC500V ——測試范圍：108~1016Ω·cm——控溫范圍：室溫~100℃——控溫精度：≤±0.3℃——試驗杯數：3個——消耗功率：≤300W——重 復 性：ρ×1012Ω·cm＞1 ≯25％ρ×1012Ω·cm≤1 ≯15％三、使用條件——環境溫度：0℃~40℃——相對濕度：＜80％四、儀器結構A.加熱浴套 B.打印機 C.液晶顯示屏 D.鍵盤五、控制面板儀器面板上有6個薄膜按鍵，各鍵分別為：復位鍵，上移鍵，下移鍵，左移鍵，右移鍵，確認鍵。其功能如下：1、復位鍵：按此鍵儀器熱啟動（重新上電為冷啟動），內部自檢后重新工作。2、上移鍵：按此鍵項目光標上移或改動數據增加。3、下移鍵：按此鍵項目光標下移或改動數據減少。4、左移鍵：按此鍵項目光標左移。5、右移鍵：按此鍵項目光標右移。6、確認鍵：此鍵存入數據或執行某項操作。儀器面板結構圖六、顯示屏本儀器采用漢字液晶顯示器，主要用于表述儀器工作狀態、供操作者選擇菜單指令等信息。1、首頁：只有在上電開機（冷起動）時顯該頁主要是本公司的各種信息，同時還顯示設定的浴液溫度和當前的溫度。按復位鍵轉入主菜單頁。

南寧絕緣油介電強度測試儀絕體積電阻率測定儀適用于DL 421-91標準，本標準適用于測定絕緣油等液體介質的體積電阻率。體積電阻是施加于試液接觸的兩極之間的直流電壓與通過該試液的電流比。人機界面使用液晶漢顯，菜單點擊式輸入指令，自動打印試驗結果，測量精度高，穩定可靠。進入網絡通訊功能（可選）后，測定結果可直接回饋給化驗室計算機，并自動生成匯總報表。二、主要技術指標——電源電壓：AC220±10％ 50Hz——測試電壓：DC500V ——測試范圍：108~1016Ω·cm——控溫范圍：室溫~100℃——控溫精度：≤±0.3℃——試驗杯數：3個——消耗功率：≤300W——重 復 性：ρ×1012Ω·cm＞1 ≯25％ρ×1012Ω·cm≤1 ≯15％三、使用條件——環境溫度：0℃~40℃——相對濕度：＜80％四、儀器結構A.加熱浴套 B.打印機 C.液晶顯示屏 D.鍵盤五、控制面板儀器面板上有6個薄膜按鍵，各鍵分別為：復位鍵，上移鍵，下移鍵，左移鍵，右移鍵，確認鍵。其功能如下：1、復位鍵：按此鍵儀器熱啟動（重新上電為冷啟動），內部自檢后重新工作。2、上移鍵：按此鍵項目光標上移或改動數據增加。3、下移鍵：按此鍵項目光標下移或改動數據減少。4、左移鍵：按此鍵項目光標左移。5、右移鍵：按此鍵項目光標右移。6、確認鍵：此鍵存入數據或執行某項操作。儀器面板結構圖六、顯示屏本儀器采用漢字液晶顯示器，主要用于表述儀器工作狀態、供操作者選擇菜單指令等信息。1、首頁：只有在上電開機（冷起動）時顯該頁主要是本公司的各種信息，同時還顯示設定的浴液溫度和當前的溫度。按復位鍵轉入主菜單頁。

<南寧>天正華意電氣設備有限公司 油介質損耗測試儀零售

南寧絕緣油介電強度測試儀其操作過程如下：（1）按下打印機前蓋板上的圓形按鈕；（2）將打印紙裝入打印機，并拉出一段（超出撕紙牙齒），注意將紙放整齊，同時注意紙的方向（紙拉出后紙卷外側面對著打印頭）；（3）合上紙艙蓋，打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭。九、油杯的清洗：1. 油杯清洗方法（1） 用潔凈的綢布反復擦拭電極表面和電極桿；（2）用標準規調整好電極間隙；（3）用無水乙醇清洗3～4次，然后用吹風機吹干。再用測試油樣清洗2～3次即可；2. 攪拌槳清洗方法（1） 用干凈的綢布反復擦拭攪拌槳，直至表面無細小顆粒，忌用手直接接觸攪拌槳；（2） 用鑷子夾住攪拌槳，浸入無水乙醇洗滌2～3次，然后用吹風機吹干；（3） 用鑷子夾住攪拌槳，浸入待測油樣洗滌2～3次備用。售后服務：儀器自購買之日起一年內，屬產品質量問題免費保修，終身提供維修和技術服務。如果發現儀器狀況不正常或有故障出現，請您速與我公司聯系，以便為您安排便捷有效的處理方案。

<南寧>天正華意電氣設備有限公司

南寧絕緣油介電強度測試儀絕緣油顆粒度檢測儀采用光阻法（遮光法）原理設計，是專門用于現場絕緣油污染度等級的快速檢測裝置。它具有體積小、質量輕、檢測速度快、精度高、重復性好等優點，可在高溫高壓等極其惡劣的條件下工作。 絕緣油顆粒度檢測儀內置微水傳感器和溫度傳感器，在對絕緣油中污染度檢測的同時，對水含量和溫度一并檢測。可廣泛應用于航空航天、石油化工、交通港口、鋼鐵冶金、汽車制造等領域中對變壓器油（絕緣油）、液壓油、潤滑油、汽輪機油（透平油）、齒輪油、發動機油等油液的檢測。二、主要特點1.采用光阻法（遮光法）原理，使用高精度激光傳感器，體積小、精度高、性能穩定。2.適用于實驗室或現場檢測，也可選配減壓裝置用于在線高壓測量，實現在用油顆粒污染度的實時檢測。3.內置校準功能。可按GB/T21540、ISO4402、GB/T18854等標準進行校準。4.內置數據分析系統。可根據標準自動判定樣品等級，具有數據自動處理、打印功能。5.可任意設定報警級別，超出限值即報警提示，實現污染度或潔凈度檢測。6.內置微水傳感器和溫度傳感器。7.具有體積沖洗和時長沖洗模式，方便用戶使用和維護。8.中英文輸入，一鍵切換。9.超大存儲，可選擇存儲在儀器內部或外部存儲設備中。10.嵌入式設計，高強度外殼，便于攜帶

<南寧>天正華意電氣設備有限公司 油介質損耗測試儀零售

南寧絕緣油介電強度測試儀感謝您選擇了本系列全自動絕緣油介電強度測試儀！為方便您盡早盡快地熟練操作本儀器，我們特隨機配備了內容詳實的操作手冊，從中您可以獲取有關產品介紹、使用方法、儀器性能以及注意事項等諸多方面的知識。在次使用儀器之前，請務必仔細閱讀本操作手冊，并按本手冊對儀器進行操作和維護，這會有助于您更好的使用該產品，并且可以延長該儀器的使用壽命。 在編寫本手冊時，雖然我們本著科學和嚴謹的態度進行了工作，并認為本手冊中所提供的信息是正確和可靠的。然而，智者千慮必有一失，本手冊也難免會有錯誤和疏漏之處。如果您發現了手冊中的錯誤，請務必于百忙之中抽時間，盡快設法告知我們，并煩請監督我們迅速改正錯誤！本公司全體職員將不勝感激！本公司保留對儀器使用功能進行改進的權力，如發現儀器在使用過程中其功能與操作手冊介紹的不一致，請以儀器的實際功能為準。我們希望本儀器能使您的工作變得輕松、愉快，愿您在繁忙的工作之中體會到辦公自動化的輕松而美好的感覺！當您對本公司儀器感到滿意時，請向您的朋友！當您對本儀器有寶貴意見和建議時，請您一定要與我們聯系，本公司定竭盡全力給您一個滿意的答復。再次感謝您對我公司的支持！

<南寧>天正華意電氣設備有限公司 油介質損耗測試儀零售

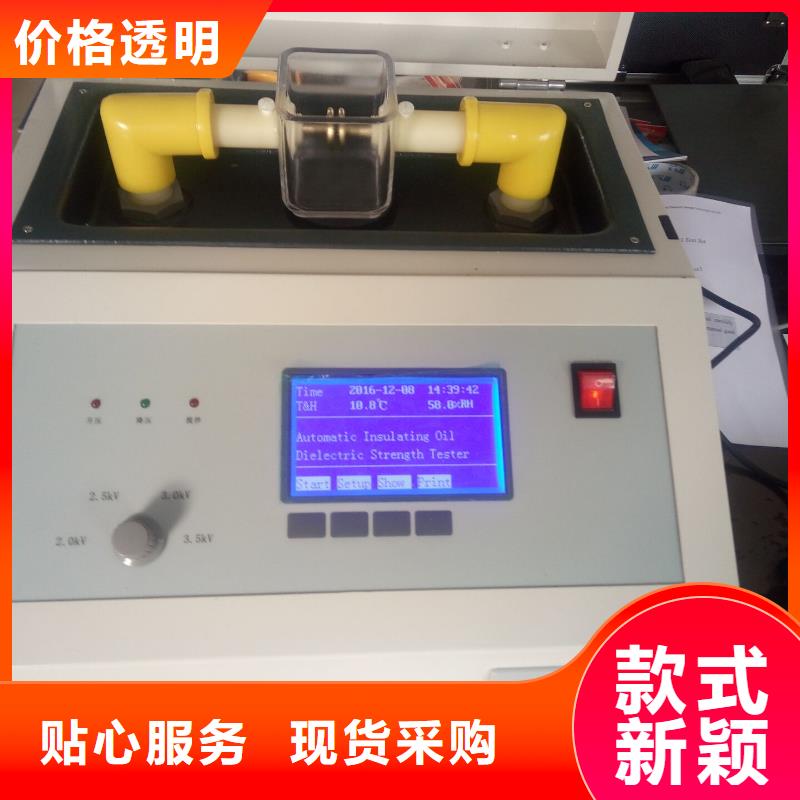

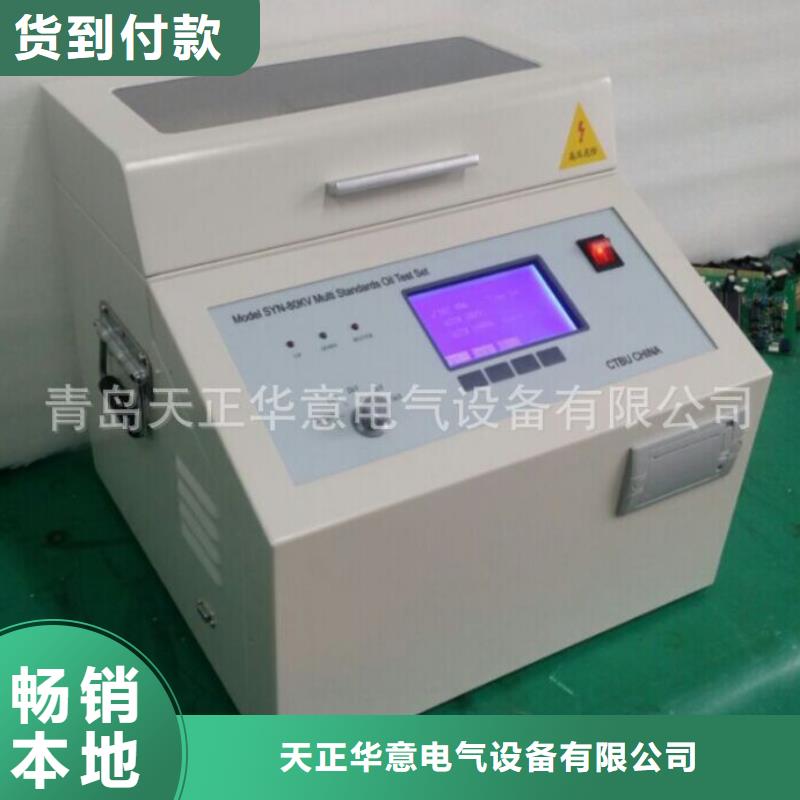

南寧絕緣油介電強度測試儀使用條件 1. 環境溫度 0～40℃2. 相對濕度≤85％3. 工作電源 AC 220V ± 10％4. 電源頻率 50 ± 5 Hz5. 功率消耗＜200 W五、機箱及面板部件說明全自動絕緣油介電強度測試儀1.液晶顯示屏；2.功能鍵；3.打印機；4.升壓速率切換開關；5.指示燈；6.油杯倉蓋；7.溫、濕度傳感器；8.地線柱；9.電源插口；10.電源開關；11.高壓標志1. 液晶屏 顯示日期、時間、操作參數、測試結果、操作菜單提示等相關信息；2. 功能鍵 選擇設置操作參數；3. 打印機 打印單次及多次測試結果的平均值；4. 切換開關 選擇不同升壓速率；5. 指示燈 燈亮時表示相關操作步驟正在進行中；6. 油杯倉蓋 打開后放入或取出油杯，關閉后方可進行測試；7. 溫濕傳感器 測量攝氏溫度和相對濕度，并轉換為數字信號加以顯示；8. 地線柱 可靠的地線連接柱；9. 電源插座 良好插接AC 220V 50Hz電源線；10. 電源開關 控制儀器電源通斷；11. 高壓標志 提示高壓危險的三角標志。六、操作步驟圖解1. 插接電源線，打開電源開關，液晶屏顯示開機頁面（圖1）圖1 開機頁面2. 在圖1頁面下，按 設置 鍵進入下一級頁面（圖2）；圖2 選擇子頁面3. 在圖2頁面下，按 選擇 鍵移動光標√ 至 GB1986處，按 確認 鍵即可進入國標1986設置子頁面（圖3）。圖3 GB1986子頁面在圖3頁面下，按選擇鍵移動光標至停升電壓，按 ＋ 或 - 鍵設置停升電壓 ，其默認值是80 kV，可選范圍10 kV～80 kV（增量Δ＝10 kV）。
