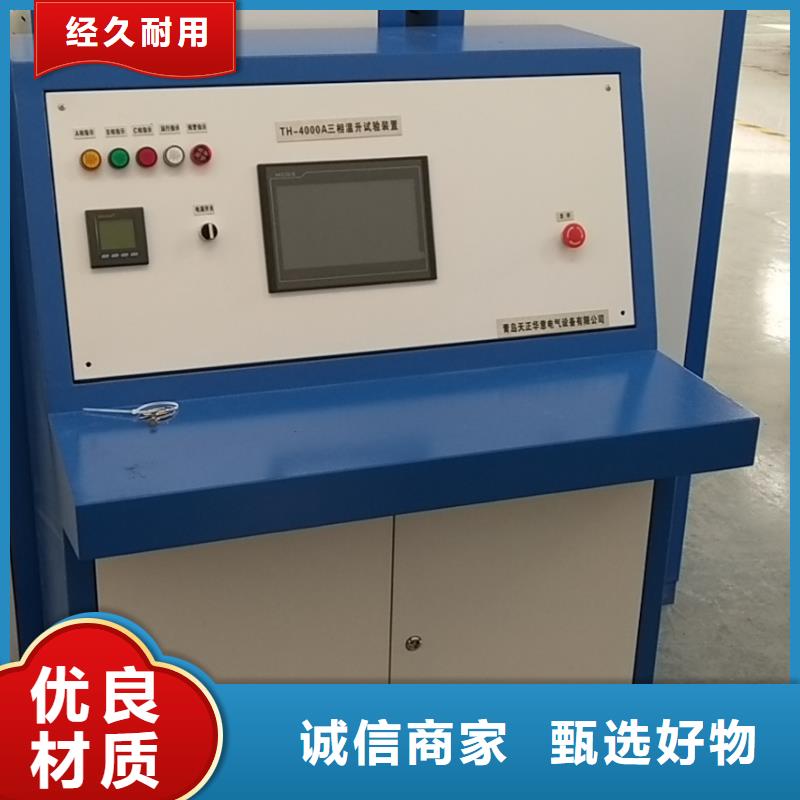

南寧三相大電流試驗溫升系統

南寧大電流發生器 用戶界面按照工藝要求設計好的用戶界面有很多按鈕，當觸摸屏按鈕被按下時，觸摸屏會給PLC 發一個位置坐標（格式為AA 73坐標CC 33 C3 3C），使其根據坐標的正確性來執行相應的指令。如按鈕"溫度曲線"它的有效區域是右上角和左下角這2個點坐標的組合（X0Y0 X 1Y1 ）， 其中X 0Y0 為"溫度曲線"右上角坐標，X1Y1 為"溫度曲線"左下角坐標。當"溫度曲線"按鈕被按下時，觸摸屏就給PLC發送相應的坐標指令， PLC收到坐標（X Y）后進行判斷， 若X0≤X≤X1 且Y0≤Y≤Y1則PLC給觸摸屏發送顯示溫度曲線的指令，觸摸屏上就會顯示如圖3所示的實時溫度曲線。同理，可以進行PID參數的設置。觸摸屏和PLC組合系統的研究既利用了PLC 強大的控制功能，又發揮了觸摸屏友好的人機交互、靈活、可靠的優點，大大減少了操縱臺上的開關數量，省去了復雜的電氣接線，使操作人性化。操作人員可以直接通過觸摸屏的按鈕來控制系統的運行，簡化了操作難度，且通過運行曲線可以更直觀地掌握系統的運行狀態。系統具有實時顯示被控系統的參數值、顯示曲線、控制、報警、記錄及設置參數等功能，實現了PLC的可視化功能。PLC和觸摸屏的組合使用是工控領域的發展趨勢。

南寧大電流發生器系統說明為了使PLC的應用更加靈活并實現可視化， 對PLC和觸摸屏組合控制系統進行了研究。主要采用S7-300 CPU和觸摸屏作為系統的控制器和人機界面， 采集現場的溫度、電壓電流信號， 控制現場的執行機構。系統已投入運行數年，其運行效果良好。PLC是一種結構簡單、通用性好、功能較完備的新型控制元件， 其主要優點是抗干擾能力強， 可以提高系統的可靠性和穩定性以及生產效率， 特別適用于工業控制。觸摸屏是一種連接人和機器的人機界面， 它代替了原始的控制臺和顯示器， 可用于數據顯示和參數設置，并且可以用動態曲線的形式描述系統的控制過程； 擴展了PLC的功能， 減少了按鈕、開關、儀表等儀器的使用。3.1.3.2.1系統組成：本系統采用Siemens S7-300（具體型號，采用不同cpu以滿足客戶需求，祥見技術協議）和觸摸屏組成的系統控制現場的接觸器、電動機和溫度控制器等執行機構。S7-300通過模擬量輸入模塊和溫度、傳感器采集現場的溫度和電流電壓信號， 信號通過PLC上的A /D轉換、數值變換傳送到觸摸屏上， 觸摸屏顯示實時的溫度值、電流值、溫度曲線、電流溫升曲線和PID曲線； 且PID參數可以通過觸摸屏進行設置， 觸摸屏給PLC發送指令， 以控制現場的執行機構。由于PLC接口為RS-485觸摸屏接口為RS-232 因此， 需要增加一個RS-485 /RS-232轉換線。

南寧大電流發生器原理及特點2000A大電流發生器是采用節能型自耦調壓器與高導磁升流器，儀器為0.5級數字表，真有效值指示，測量。并配數字式電秒表，可滿足時間測量。具有輸出功率大、附加損耗小、抗過載能力強、操作方便、讀數清晰、移動靈活等特點，適用于電力系統技術人員檢驗電流互感器、保護裝置及二次回路電流試驗之用。二、主要技術指標1、供電電源：AC220V±10％ 或者380V 50HZ 2、標稱容量：5KVA3、輸出電流：串聯1000A，并聯2000A4、測量精度：0.5級5、空載電壓：≤7V6、測量時間范圍：0-999.99s 7、輸出持續時間：≤10s8、重量：45Kg三、使用操作方法1.使用前的準備工作將電源開關關斷調壓器旋至零位然后根據設備所需要的電流值來選擇“串聯”或“并聯”方式。當選擇“串聯”方式時，必須將選擇開關置為“1000A”；當選擇“并聯”方式時，必須將選擇開關置為“2000A”，否則監視值不正確。2.試驗操作將儀器接入AC220V電源，打開電源開關，按下“測試”按鈕，緩慢調節調壓器至所需要的電流值后，按下“停止”按鈕。四、注意事項1、使用前，仔細閱讀說明書；2、通電前，調壓器應回零位，各開關在關斷位置；3、要給儀器提供足夠容量的電源，輸出線必須接觸良好，否則電流升不上去；4、電流升至時，動作要快，不可時間過長；五、設備配套1、2000A大電流發生器1臺2、升流器內置3、技術說明書1份4、合格證1份六、保修條件本儀器自出廠之日起十二個月內，用戶按說明書使用操作，若發現質量問題，我廠負責免費保修，直至更換新產品。非因產品質量問題而損壞，我廠負責保修，適當核收修理費用。

南寧大電流發生器系統的基本組成 1.電源分配及輸出原理 1.1 參考標準： GB 50054-95 《低壓配電設計規范》 GB 50055-93 《通用用電設備配電設計規范》 GB/T 63-90 《電力裝置的電測量儀表裝置設計規范》全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制； 4.2.8 狀態提醒功能，引導式操作，即使在無說明書的情況下亦可熟練操控； 4.2.9 試驗過程中，密切注視數字表上的電流變化，時刻提醒操作人員注意； 4.2.10 試驗時間可任意設定，0～24 小時； 4.2.11 高精度傳感器配合高性能電流表，測量數據準確可靠； 4.2.12 手動動計時功能，當電流自動上升至目標值時，可以確認計時； 4.2.13 帶緊急停止按鈕，在緊急情況下，可用于迅速切斷系統電源，確保人身； 4.2.14 具有接地檢測功能和回零檢測功能，接地和回零確定后才可進行試驗，可靠； 4.2.16 過流等故障時，保護即時，準確，可靠； 4.2.17 采用硬抗干擾技術相結合，性能穩定，抗干擾能力強，試驗中不會出現死機、黑屏、花屏等異?，F象； 4.2.18 可以實現 10～1000A 的精度在技術要求范圍之內； 4.2.19 大電流發生器可選擇6相輸出或單相輸出； 4.2.20 輸出時，可選擇 A、B、C 其中一相輸出； 4.2.21 6路輸出時，可同時調節6路，也可分別對每一路進行調節；4.2.22 6路輸出時，可每相輸出并聯，也可分別對每一相串聯輸出； 4.2.23 整體設計美觀大方，結構合理、可靠耐用。 4.3 系統技術參數 4.3.1 額定容量：60kVA（系統由控制柜、6臺調壓器和6臺三相大電流變壓器一體式組成）。 4.3.2 輸出電流：三相 AC1000A 6路4.3.3 輸出電壓：三相 AC 0～5V（相電壓）4.3.4 電壓測量精度：1.0％FS±3字 4.3.5 電流測量精度：1.0％FS±3字 4.3.6 互感器精度：0～630A 0.5 級；

南寧大電流發生器變壓器的功率變壓器鐵心磁通和施加的電壓有關。在電流中勵磁電流不會隨著負載的增加而增加。雖然負載增加鐵心不會飽和，將使線圈的電阻損耗增加，超過額定容量由于線圈產生的熱量不能及時的散出，線圈會損壞，假如你用的線圈是由超導材料組成，電流增大不會引起發熱，但變壓器內部還有漏磁引起的阻抗，但電流增大，輸出電壓會下降，電流越大，輸出電壓越低，所以變壓器輸出功率不可能是無限的。假如你又說了，變壓器沒有阻抗，那么當變壓器流過電流時會產生特別大電動力，很容易使變壓器線圈損壞，雖然你有了一臺功率無限的變壓器但不能用。只能這樣說，隨著超導材料和鐵心材料的發展，相同體積或重量的變壓器輸出功率會增大，但不是無限大！判別參數電源變壓器標稱功率、電壓、電流等參數的標記，日久會脫落或消失。有的市售變壓器根本不標注任何參數。這給使用帶來極大不便。下面介紹無標記電源變壓器參數的判別方法。此方法對選購電源變壓器也有參考價值。一、識別電源變壓器1． 從外形識別 常用電源變壓器的鐵芯有E形和C形兩種。E形鐵芯變壓器呈殼式結構（鐵芯包裹線圈），采用D41、D42優質硅鋼片作鐵芯，應用廣泛。C形鐵芯變壓器用冷軋硅鋼帶作鐵芯，磁漏小，體積小，呈芯式結構（線圈包裹鐵芯）。2． 從繞組引出端子數識別 電源變壓器常見的有兩個繞組，即一個初級和一個次級繞組，因此有四個引出端。有的電源變壓器為防止交流聲及其他干擾，初、次級繞組間往往加一屏蔽層，其屏蔽層是接地端。因此，電源變壓器接線端子至少是4個。3． 從硅鋼片的疊片方式識別 E形電源變壓器的硅鋼片是交＊插入的，E片和I片間不留空氣隙，整個鐵芯嚴絲合縫。音頻輸入、輸出變壓器的E片和I片之間留有一定的空氣隙，這是區別電源和音頻變壓器的直觀方法。至于C形變壓器，一般都是電源變壓器。

南寧大電流發生器PLC和觸摸屏的通信：計算機與計算機或計算機與終端之間的數據傳送可以采用串行通信和并行通信2種方式。S7-300系列PLC的通信分3種工作方式： PPI通信方式、自由口通信方式和Profibus-DP通信方式， 本系統采用的是自由口通信方式。3.1.3.2.3典型的PLC程序：3.1.3.2.3.1模擬量的采集及發送在模擬量輸入及其轉換成實際值的過程中（以溫度為例），溫度傳感器采集到的模擬信號通過PLC模擬量輸入模塊變成數字信號傳到PLC 的存儲器， 再根據傳感器的量程等實際情況把數字信號換算成實際的溫度值（模擬量比例換算是指由于A /D、D /A 轉換之間的對應關系， S7-200 CPU內部用數值表示外部的模擬量信號， 兩者之間有一定的數學關系， 即模擬量/數值量的換算關系）。系統從模擬量模塊中地址為AIW10的通道輸入模擬量。為了增強輸入模擬量的穩定性， 模擬量采集程序采用求多次采樣值的平均值方法； 而為了減少CPU 的掃描時間， 程序中的除法采用移位除法（用采樣次數的2的次方表示， 如128次為2的8次方）。3.1.3.2.3.2觸摸屏的觸控功能當觸摸屏上的按鈕被按下時， 觸摸屏會給PLC發送按鈕位置坐標（觸摸屏中表示位置坐標的數據塊為"AA 73按鈕的坐標CC 33 C3 3C"）， PLC收到數據后判斷按鈕的位置坐標是否正確，如果正確，則執行顯示曲線、顯示實時參數、控制執行機構等指令。3.1.3.2.3.3通信的相關程序PLC 的編程方法因程序設計人員的思維習慣不同而有很大差異， 常用的編程方法有梯形圖編程和語句表編程2種。梯形圖接近繼電器控制的表達形式， 語句表則類似于計算機匯編語言， 這2種編程方式均實時反映出繼電器控制的思想。

南寧大電流發生器 用途 TH-DLX系列智能三相電流源廣泛應用于JP及電纜分支箱、發電廠、變配電站、電器制造廠、機電設備生產企業、開關生產廠家及科研院所等部門，是電力、電氣行業在試驗和調試中需要大電流輸出的必需設備。 二、產品簡介 TH-DLX系列智能三相電流源是電力、電氣行業在試驗和調試中需要大電流輸出的必需設備，廣泛應用于發電廠、變配電站、電器制造廠、機電設備生產企業、開關生產廠家及科研院所等部門。 TH-DLX系列智能三相電流源采用先進的微電子處理技術，配合工業控制計算機，全部使用過程可提前進行設置，全中文界面，操作簡單明了。全部測試項目設定后自動進行測試，無須人工干預，自動化程度高，可靠性好三、技術參數項目輸出范圍誤差電流10～1000A＋1％電源AC380V＋10％(三相四線) 50HZ＋2％使用環境工作溫度范圍0~40℃ 相對濕度30％~90％RH適用范圍 滿足長時額定電流630/400A，額定電壓小于等于5V?！綦娫措妷海喝嗨木€AC 380V ±10％，50Hz；◆供電容量為5KVA/10KVA/30KVA/50KVA根據電流大小選配，無需要獨立的供電線路，對電能質量沒有影響；◆額定工作溫度＋25℃，允許變化范圍-10℃～45℃，空氣相對濕度不超過85％；◆控制系統室遠離電磁場干擾與機械振動，避免腐蝕性氣體的侵蝕；◆空氣中不得有過量的塵埃、酸、鹽、腐蝕及爆炸性氣體；◆安裝海拔不超過1000m。四、設備特點● 電流、電壓、時間、狀態信息及提示信息等數據液晶顯示，讀數清晰、直觀；● 全中文界面，操作簡單明了，可適應多種應用場合；● 輕觸式按鍵操作，所有功能均可通過按鍵設定，提高了產品的性、可靠性；● 全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制；● 狀態提醒功能，引導式操作，即使在無說明書的情況下亦可熟練操控；● 自動控制模式，電流的增加/減少由電腦控制，整個試驗過程只要設定好目標電流后自動完成升流操作設備自動判斷上/下限位，有過電流保護等功能；● 手動控制模式，此模式于傳統的電動升/降方式，電流的增加/減少由按鈕控制，設備自動判斷上/下限位，有過電流保護等功能；● 帶停止/緊急按鈕，可用于迅速切斷電源，確保人身；● 電流升降速度智能控制，當電流接近目標電流時，升流速度會自動減慢；● 出現過流等故障時，保護即時，準確，可靠；● 整體設計美觀大方，結構合理，可靠耐用。
