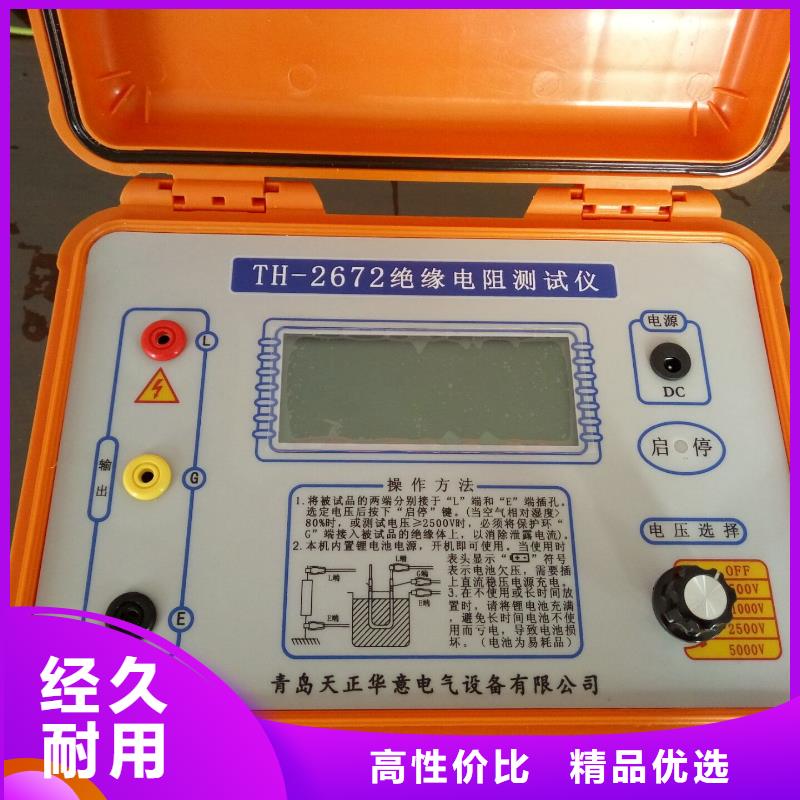

南充水內冷發電機絕緣測試儀電池檢查及更換儀表在接通電源工作時，顯示屏若顯示“ ”欠壓符號，表示電池電量不足，應更換新電池。4.2 測試將儀表E端接試品的接地端（或一端），L端接試品的線路端（或另一端）。將選擇開關置所需的額定電壓位，顯示屏首位顯示“1”，表示工作電源接通。按一下高壓開關按鈕，高壓指示燈點亮，顯示屏上顯示的數值就是被測試品的絕緣電阻值。當試品的絕緣電阻值超過儀表量程的上限值時，顯示屏首位顯示“1”，后三位熄滅。注：測量時，由于試品有吸收、極化過程，絕緣值讀數逐漸向大數值漂移或有一些上下跳動，系正常現象。4.3 G端（保護環）的使用測量高絕緣電阻值時，應在試品兩測量端之間的表面上套一導體保護環，并將該導體保護環用一測試線連接到儀表的G端，以試品表面泄漏電流引起的測量誤差，保障測試準確。4.4 關機讀數完畢，先按高壓開關關斷高壓，高壓指示燈熄滅；再將旋鈕擰至OFF關閉電源。對電容性試品還應將試品上的剩余電荷放完，再拆下測試線，以免電擊傷人。本儀器性能符合國際標準 IEC61010-1：2001。本儀器執行標準 Q/BY 003-2002。1 性能特點 適于在各種電氣設備的維修、試驗及檢定中作絕緣測試。 31/2LCD大屏幕數字顯示，分辨率高讀數方便 有四種額定絕緣測試電壓，負載能力強。 操作便捷，攜帶方便，準確、可靠、穩定。 低耗電、12V/1.8AH鋰電池供電，使用時間長。（或采用交流AC220V供電 電池電壓不足，有欠壓標志符 具有防震、防塵、防潮結構，適應惡劣工作環境。 保護功能完善，能承受短路和被測電器殘余電壓沖擊。

南充水內冷發電機絕緣測試儀 工作原理（低壓屏蔽法原理）低壓屏蔽法適于匯水管對地弱絕緣的電機，其接線如圖1所示。將匯水管經毫安表1接至高壓試驗變壓器BS高壓側繞組的尾端，微安表2串接BS高壓側繞組的尾端而接地，這樣便將流經水管的電流Ik和加壓相對地及其它兩相絕緣泄流Ix分開，和空冷或氫冷電機一樣可以從泄流值判斷定子絕緣的狀態。用低壓屏蔽法接線時，由于微安表2與匯水管的對地電阻R3相關聯，微安表上讀數I’X實際小于Ix，故準確地得到泄流Ix的數值，需經下式換算后求得：Ix＝I’X（1＋ RA ）R3 式中RA——微安表內阻；R3——匯水管對地絕緣電阻。R3可在通水情況下，試驗接線完成后，用萬用表測量得到，正、負極性各測一次取其平均值。測量時需將微安表2暫時斷開，以免燒壞表頭和測值偏小。又由于通水試驗時，產生極化電勢，因而在未加壓前微安表里就有指示， 這時可接入一大小相等方向相反的電勢進行補償，其具體方法如圖1中的虛線方框圖所示，調整Rb的大小，使用微安表2指示為零，即達到全補償的目的。D—高壓二極管；R—限流電阻，1歐/伏 1、2—運行中使用的進出水閥門；C1—穩壓電容，約1微法；V—靜電電壓表 3、4—充洗用的進出水閥門； C2—抑制交流分量的電容；R2—水電阻 5.—壓力計；6—匯水管；L—抑制交流分量的電感 7.—定子繞組Ra、Rb—100千歐和500千歐電位器； K1、K2—開；DC—1.5伏干電池； 為減小雜散電流影響，微安表2的接地端須直接和發電機外殼連接。實測經驗表明，試驗時提高水質，不僅可以減小試驗設備的容量，而且可使直流電壓波形得到改善。

南充水內冷發電機絕緣測試儀特點智能型高壓絕緣電阻測試儀，具有5個量程：500V 1000V 2500V 5000V 10000V，測試可達10TΩ。● 嚴格按照標準設計● 絕緣電阻量程10TΩ＠10kV● 短路電流可調節，可達5mA（可以訂制高達10mA短路電流產品）。● 自動顯示極化指數（PI）誘電吸收比（DAR）的測試值，可測試漏電流和電容量。● 抗干擾性能優越，在干擾電流達到2mA時，儀器仍然保證測試精度。● 容性試品快速放電，電纜測試時，無需要人工放電，儀器自動快速放電。● 2種電源方式：使用鋰離子電池供電，續航時間可達4個小時(10000V＠100M測試電阻)。 同時可以在使用狀態中充電。停電時，可自動從AC電源供電轉換為電池供電。● 全中文顯示，中文提示操作，簡單明了，并且可以顯示絕緣電阻模擬柱。● 數字濾波功能，外部影響造成顯示值發生偏差時刻使用濾波功能減輕影響。● 完善的保護功能，并且備熔絲燒斷提示功能。3. 技術規格● 規格IEC 61010-1 CAT.IV 600V 污染度2IEC 61326 EMC 規格：測試，控制和檢驗用電氣設備IEC60529 IP64 （外盒合閉狀態）● 交流電源：220V±10％，50/60 HZ ，20 VA● 電池供電：16.8V鋰離子可充電蓄電池● 電池續航時間：10000V＠100M，約4小時 ● 尺寸（長x 寬x 高）：26cm x 20cm x 16cm● 重量：3kg● 測試電壓精度：標稱值的 到110％● 電流測試量程：10mA● 電流測量精度：5％＋0.2nA● 短路電流：2到5mA，可調節輸出 (可訂制10mA短路電流)● 電容測試量程：20uF● 電容測試精度：15％＋0.03uF● 電容試品放電速率： 從10000V到10V，0.5S/μF● 絕緣電阻測試量程和度 （溫度：23±5oC ， 相對溫度：45 – 75％RH）

南充水內冷發電機絕緣測試儀測量電氣產品的元件之間絕緣電阻時，可將“L”和“E”端接在任一組線頭上進行。如測量發電機相間絕緣時，三組可輪流交換，空出的一相應接地。（圖A）測量外殼接地起屏蔽作用的電器耐壓時如圖B。測量絕緣電阻時， “L”端接被試品， “E”端接被試品外殼接“G”端來保護屏蔽部分或其他不參與測量的部分，以表面泄漏所引起的誤差。1. 開啟電源，液晶屏顯示如圖1圖12. 選擇功能鍵（R；R60/15S；R10/1min）任一功能進入電壓選擇圖2按左移右移鍵選擇合適的電壓3. “R”選擇進入，完成電壓選擇后進入“絕緣電阻測試”圖 3-1此時按確認鍵（ENTER）進入“正在測試”，顯示測試電壓和電阻值。圖 3-2圖3-2是儀表連續測試電阻值狀態，此時按確認鍵（ENTER）便停止測試，自動切斷高壓，進入是否保存提示圖3-3。圖 3-3按確認鍵（ENTER）自動保存數據，保存完后自動返回圖3-1，準備下次測試。如果不想保存直接按返回鍵可以返回到圖3-1界面，準備再次測試電阻值。按復位鍵完成操作。4. 開機后直接按功能鍵“R60/15S”進入圖2，選擇電壓確認后進入“吸收比測試”準備圖 4-1按確認鍵（ENTER）進入測試，返回鍵退出。5.圖 4-2正在測試，若想停止測試，按確認鍵停止測試。吸收比測試完畢后自動計算比值，進入是否保存提示。圖 4-3按確認鍵（ENTER）進入保存，自動保存后轉入再次測試準備界面（圖 4-1），不保存直接按返回鍵轉入再次準備測試界面（圖 4-1）。按復位鍵完成操作此項測試。6. 開機后按功能鍵“R10/1min”進入“極化指數測試”，測試方式同4“R60/15S測試”。7. 按功能鍵“系統”（SYS）進入在“查看記錄”下按確認（ENTER）進入此時按左移右移鍵分別查看8組歷史數據，記錄包括測試的內容和測試時間。

南充水內冷發電機絕緣測試儀3極化指數（PI）和吸收比（DAR）測試極化指數（PI）和吸收比測試(DAR)只能在不帶電的電路上進行，測試前應檢查測試導線是否良好，確認被測回路是否帶電。將旋轉開關轉到檔，然后按100V或250V或500V或1KV或2.5KV或5KV鍵選擇要過行測試的電壓值。 按MODE鍵設置相應模式，LCD左下角顯示“10:01m”為極化指數模式，顯示“60:15S”為吸收比模式15秒模式，顯示“60:30S”為吸收比模式30秒模式，小數字不顯示任何東西的為絕緣電阻測量模式。接地線(黑)一端連接儀表連接EARTH端另一端連接被測回路接地端。高壓棒測試線(紅)一端連接儀表LINE端另一端頭部接觸被測電路，按下TEST測試鍵。LCD 顯示測量值，測量后顯示值固定不變后讀取吸收比或者極化指數值。待測試完成后按查看吸收比或者極化指數值的除數（比如“60:15S”模式下60S的值）按鍵查看吸收比或者極化指數值的被除數（比如“60:15S”模式下15S的值）。再次按按鍵返回。7.4極化指數（PI）和吸收比（DAR）應用：在工程上，絕緣電阻和吸收比(或極化指數)能反映發電機、油浸式電力變壓器等設備絕緣的受潮程度。絕緣受潮后吸收比(或極化指數)值降低(如圖1)，因此它是判斷絕緣是否受潮的一個重要指標。應該指出，有時絕緣具有較明顯的缺陷(例如絕緣在高壓下擊穿)，吸收比或極化指數值仍然很好。吸收比或極化指數不能用來發現受潮、臟污以外的其他局部絕緣缺陷。極化指數參考判定值：極化指數以下判定良好要注意不良吸收比參考判定值：吸收比以上以下判定良好不良8．背光控制開機后，按鍵可以開啟或關閉背光，背光功能適合于昏暗場所。每次開機默認背光關閉。報警設置開機后，長按鍵，開啟、關閉報警功能。長按“MODE”鍵可以設置電阻報警值，通過按或鍵改變當前數字大小，再長按“MODE”鍵保存退出。當測量電壓值大于報警臨界設定值或者絕緣電阻值小于報警臨界設定值并已開啟報警功能，儀表閃爍符號，并發出“嘟--嘟--嘟--”報警聲。電壓報警設置值為600V，絕緣電阻報警設置值為9999MΩ。如下圖數據鎖定/存儲開機后測量完成，短按“MEM”鍵鎖定當前顯示數據，并自動編號存儲，若存儲已滿，儀表顯示“FULL”符號。如下圖：測量數據為1258MΩ，短按“MEM”顯示存儲為第3組數據。

南充水內冷發電機絕緣測試儀 工作原理（低壓屏蔽法原理）低壓屏蔽法適于匯水管對地弱絕緣的電機，其接線如圖1所示。將匯水管經毫安表1接至高壓試驗變壓器BS高壓側繞組的尾端，微安表2串接BS高壓側繞組的尾端而接地，這樣便將流經水管的電流Ik和加壓相對地及其它兩相絕緣泄流Ix分開，和空冷或氫冷電機一樣可以從泄流值判斷定子絕緣的狀態。用低壓屏蔽法接線時，由于微安表2與匯水管的對地電阻R3相關聯，微安表上讀數I’X實際小于Ix，故準確地得到泄流Ix的數值，需經下式換算后求得：Ix＝I’X（1＋ RA ）R3 式中RA——微安表內阻；R3——匯水管對地絕緣電阻。R3可在通水情況下，試驗接線完成后，用萬用表測量得到，正、負極性各測一次取其平均值。測量時需將微安表2暫時斷開，以免燒壞表頭和測值偏小。又由于通水試驗時，產生極化電勢，因而在未加壓前微安表里就有指示， 這時可接入一大小相等方向相反的電勢進行補償，其具體方法如圖1中的虛線方框圖所示，調整Rb的大小，使用微安表2指示為零，即達到全補償的目的。D—高壓二極管；R—限流電阻，1歐/伏 1、2—運行中使用的進出水閥門；C1—穩壓電容，約1微法；V—靜電電壓表 3、4—充洗用的進出水閥門； C2—抑制交流分量的電容；R2—水電阻 5.—壓力計；6—匯水管；L—抑制交流分量的電感 7.—定子繞組Ra、Rb—100千歐和500千歐電位器； K1、K2—開；DC—1.5伏干電池； 為減小雜散電流影響，微安表2的接地端須直接和發電機外殼連接。實測經驗表明，試驗時提高水質，不僅可以減小試驗設備的容量，而且可使直流電壓波形得到改善。

南充水內冷發電機絕緣測試儀特點智能型高壓絕緣電阻測試儀，具有5個量程：500V 1000V 2500V 5000V 10000V，測試可達10TΩ。● 嚴格按照標準設計● 絕緣電阻量程10TΩ＠10kV● 短路電流可調節，可達5mA（可以訂制高達10mA短路電流產品）。● 自動顯示極化指數（PI）誘電吸收比（DAR）的測試值，可測試漏電流和電容量。● 抗干擾性能優越，在干擾電流達到2mA時，儀器仍然保證測試精度。● 容性試品快速放電，電纜測試時，無需要人工放電，儀器自動快速放電。● 2種電源方式：使用鋰離子電池供電，續航時間可達4個小時(10000V＠100M測試電阻)。 同時可以在使用狀態中充電。停電時，可自動從AC電源供電轉換為電池供電。● 全中文顯示，中文提示操作，簡單明了，并且可以顯示絕緣電阻模擬柱。● 數字濾波功能，外部影響造成顯示值發生偏差時刻使用濾波功能減輕影響。● 完善的保護功能，并且備熔絲燒斷提示功能。3. 技術規格● 規格IEC 61010-1 CAT.IV 600V 污染度2IEC 61326 EMC 規格：測試，控制和檢驗用電氣設備IEC60529 IP64 （外盒合閉狀態）● 交流電源：220V±10％，50/60 HZ ，20 VA● 電池供電：16.8V鋰離子可充電蓄電池● 電池續航時間：10000V＠100M，約4小時 ● 尺寸（長x 寬x 高）：26cm x 20cm x 16cm● 重量：3kg● 測試電壓精度：標稱值的 到110％● 電流測試量程：10mA● 電流測量精度：5％＋0.2nA● 短路電流：2到5mA，可調節輸出 (可訂制10mA短路電流)● 電容測試量程：20uF● 電容測試精度：15％＋0.03uF● 電容試品放電速率： 從10000V到10V，0.5S/μF● 絕緣電阻測試量程和度 （溫度：23±5oC ， 相對溫度：45 – 75％RH）

南充水內冷發電機絕緣測試儀絕緣電阻測試儀由中大規模集成電路組成。本表輸出功率大，短路電流值高，輸出電壓等級多（有四個電壓等級）。工作原理為由機內電池作為電源經DC/DC變換產生的直流高壓由E極出經被測試品到達L極，從而產生一個從E到L極的電流，經過I/V變換經除法器完成運算直接將被測的絕緣電阻值由LCD顯示出來。2、儀表電路框圖如圖所示：3、儀表使用范圍本儀表是電力、郵電、通信、電纜機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。二、功能特點本表具有以下特點：1、輸出功率大、帶載能力強，抗干擾能力強。本表外殼由高強度鋁合金組成，機內設有等電位保護環和四階有源低通濾波器，對外界工頻及強電磁場可起到有效的屏蔽作用。對容性試品測量由于輸出短路電流大于1.6mA，很容易使測試電壓迅速上升到輸出電壓的額定值。對于低阻值測量由于采用比例法設計故電壓下落并不影響測試精度。2、本儀表不需人力作功，由電池供電，量程可自動轉換。一目了然的面板操作和LCD顯示使得測量十分方便和迅捷。3、本表輸出短路電流可直接測量，不需帶載測量進行估算。

南充水內冷發電機絕緣測試儀測量電氣產品的元件之間絕緣電阻時，可將“L”和“E”端接在任一組線頭上進行。如測量發電機相間絕緣時，三組可輪流交換，空出的一相應接地。（圖A）測量外殼接地起屏蔽作用的電器耐壓時如圖B。測量絕緣電阻時， “L”端接被試品， “E”端接被試品外殼接“G”端來保護屏蔽部分或其他不參與測量的部分，以表面泄漏所引起的誤差。1. 開啟電源，液晶屏顯示如圖1圖12. 選擇功能鍵（R；R60/15S；R10/1min）任一功能進入電壓選擇圖2按左移右移鍵選擇合適的電壓3. “R”選擇進入，完成電壓選擇后進入“絕緣電阻測試”圖 3-1此時按確認鍵（ENTER）進入“正在測試”，顯示測試電壓和電阻值。圖 3-2圖3-2是儀表連續測試電阻值狀態，此時按確認鍵（ENTER）便停止測試，自動切斷高壓，進入是否保存提示圖3-3。圖 3-3按確認鍵（ENTER）自動保存數據，保存完后自動返回圖3-1，準備下次測試。如果不想保存直接按返回鍵可以返回到圖3-1界面，準備再次測試電阻值。按復位鍵完成操作。4. 開機后直接按功能鍵“R60/15S”進入圖2，選擇電壓確認后進入“吸收比測試”準備圖 4-1按確認鍵（ENTER）進入測試，返回鍵退出。5.圖 4-2正在測試，若想停止測試，按確認鍵停止測試。吸收比測試完畢后自動計算比值，進入是否保存提示。圖 4-3按確認鍵（ENTER）進入保存，自動保存后轉入再次測試準備界面（圖 4-1），不保存直接按返回鍵轉入再次準備測試界面（圖 4-1）。按復位鍵完成操作此項測試。6. 開機后按功能鍵“R10/1min”進入“極化指數測試”，測試方式同4“R60/15S測試”。7. 按功能鍵“系統”（SYS）進入在“查看記錄”下按確認（ENTER）進入此時按左移右移鍵分別查看8組歷史數據，記錄包括測試的內容和測試時間。
