南充直流斷路器安秒測試儀值得信賴

南充觸指壓力測試儀操作顯示窗：數據操作顯示，人機交互界面；打印機：打印測量的數據或者歷史數據；接地柱：測量時就近接大地；USB：連接 U盤，可以讀取存儲測量的數據；三、技術特性3.1主要功能1)壓力測量功能a)支持多種規格梅花觸頭的壓力的測量。2)液晶顯示功能a)支持測量結果數值顯示，可以通過按鍵進行界面切換。3)觸摸按鍵設置功能a)具有參數設置、傳感器標定置零、報警設置、系統設置等功能。b)各項設置參數均可通過屏幕查看。4)存儲記錄功能a)測量數據值記錄b)以FAT32文件格式存儲5)標定功能a)支持用戶標定置零功能6)報警功能a)當測量值超過設定報警限值時，蜂鳴器報警（可升級語音報警）；7)時鐘功能a)內置高精度實時時鐘功能，可進行日期及時間校準8)數據上傳功能a)具備U盤接口，支持測量數據拷貝到上位機。9)電源管理功能a)電池充電功能，內置電池、帶適配器電源接口。具有充放電指示、電池電量顯示功能3.2主要參數1)測量范圍：a)壓力范圍：≤1000Nb)測量直徑：33mm～107mm 大于107mm（可定制）2)支持觸頭型號：D35、D49、D55、D79、D1093)測量誤差度：≤1％4)測量結果能夠以 “N”、“kN”、“g”、“kg”等單位顯示，可以進行切換.5)采用7寸彩色液晶屏。6)按鍵采用輕觸機械按鍵。7)采用內置TF卡存儲海量的數據，文件以FAT32格式存儲8)用戶可以一鍵置零操作。9)報警功能設置范圍0-1000N10)時鐘日期設置范圍：1980年1月1日 00時00分00秒-2099年12月31日00時00分00秒；11)內置電源工作時間：≥6小時12)充電口電壓：12.6V3.3、尺寸及重量主機重量：＜3kg 主機尺寸：330mm ＊ 280mm＊170mm

南充觸指壓力測試儀如客戶更改傳感器可發回廠家校準。特殊需求可以跟廠家聯系。2)出廠校準默認觸頭壓力傳感器與主機型號參數如下所示：D35標準尺寸：Φ35 D49標準尺寸：Φ49D55標準尺寸：Φ55 D79標準尺寸：Φ79D109標準尺寸：Φ109 五、測量操作(特別注意:接通和斷開傳感器之前請確保儀器已切斷電源)1)當儀器按要求接好測試線，打開電源開關，點擊開始測試，進入?yún)?shù)設置界面；2)在參數設置界面需設置傳感器的型號，測量單位及報警值。若空載讀數不為零，需要進行用戶清零后再進行測量。3)在測量儀的壓力傳感頭上涂抹少許觸頭專用潤滑脂（凡士林）以減少被測觸頭的磨損及測量操作時的插入力。 4)把測量儀的壓力傳感頭順著動觸頭的正常運動方向插入到動觸頭內。插入方向及插入深度應保持一致。插入后不可左右或上下撬動，否則會影響測試儀讀數的真實性。5)待顯示數值穩定后，讀取數值。六、故障分析及排除故障現象 排除辦法 備注開機后無顯示 電池電量不足。用儀器的充電器對儀器進行充電，看顯示故障是否排除，若仍不顯示則返廠處理。 顯示屏按下按鍵不能操作 返廠處理。 壓力傳感器空載靜止測量值不為零（相差10N以上） 在測量確認界面按清零鍵；儀器未標定或需要重新標定。 七、日常維護與保養7.1 注意事項1)使用本儀器前請仔細閱讀使用說明書，檢查接線正確無誤。7.2 日常檢查1)須定期進行充電，并保持表面整潔。2)測量工作開始前，先用隨機帶的砝碼驗證精度，若誤差極大，需重新標定后再進行測量。7.3 定期檢查 1)對儀器的電源充電器，測試線，傳感器等進行定期檢查，若儀器長期不使用，須進行定期充電，并保持表面整潔。

南充觸指壓力測試儀操作界面五．工作原理模擬斷路器的輸入分別接入被測試成套繼電保護裝置的分相跳合閘回路或三跳三合回路；模擬斷路器的跳合閘輸出分別引入微機測試裝置，試驗中由它們共同完成跳閘、合閘和重合閘的過程。 跳合閘時間根據高壓斷路器的性能可從10到9999ms間整定，跳合閘電流可按1A、2A、3A、4A、5A整定（程序根據動作電壓設定）。本裝置上電后，模擬斷路器A、B、C三相是處于分閘狀態，分閘指示燈應亮。當保護裝置加入故障電流、電壓后，保護裝置動作，此時送出跳閘信號，模擬斷路器CPU單元收到跳閘信號后，立即開始計時，準備跳閘。 當跳閘時間達到整定值時，控制動作單元跳閘，同時切斷保護裝置的跳閘信號。合閘和重合閘過程類似。六．使用說明界面功能介紹：1．合閘時間設定： 三相合閘時間可通過輸入框直接輸入，范圍為:10-9999ms。任意設置誤差不超±2ms，通過分別設置A、B、C三相合閘時間，可以模擬斷路器三相不同期。2．分閘時間設定：三相合閘時間可通過輸入框直接輸入，范圍為:10-9999ms。任意設置誤差不超±2ms。3．輸入控制狀態： 顯示輸入端子輸入狀態。4．輸出斷路器狀態：顯示模擬斷路器輸出狀態。5．手動操作開關： 可通過開關直接控制模擬斷路器動作，按下開關后，模擬斷路器經過延時動作。6．電壓設定：設定機帶程控穩壓電源輸出電壓，此電壓也是模擬斷路器跳合閘線圈動作電壓，程序根據此電壓自動計算出，模擬斷路器的動作電流。共分5檔用戶自己選擇所需電流。7．故障模擬(斷路器失靈)開關：當按下此按鈕后，斷路器模擬裝置失靈，雖然接到跳閘命令，但不跳閘，電流線圈中有電流，并保持1s后電流消失，間隔20s后自動恢復到有電流狀態。此時觸摸屏顯示故障提示。

南充觸指壓力測試儀注意：由于合閘時觸頭有沖擊力，所以壓力讀數不能按“峰值”！供貨說明：正常供貨為一臺儀器和通用鉗式模擬觸頭一套。折臂式隔離開關模擬觸頭為專用傳感器配件，在訂貨時需特別說明，需要單獨購置。附測量方法圖片一、轉入式隔離開關觸指接觸壓力的測量（如GW4、GW5型隔離開關），按圖8、9要求更換測量附件二、折臂式隔離開關觸指壓力的測量（如GW16、GW17、GW22、GW23型隔離開關，已掛靜觸頭），按圖3、4要求更換測量附件三、戶內隔離開關拍合式（GN系列）觸指壓力的測量，按圖11要求更換測量附件（可測量觸頭開距8-70mm）四、折臂式專用測量傳感器的測量方法，比鉗式模擬觸頭測量更簡單、更方便青島天正華意電

南充觸指壓力測試儀操作顯示窗：數據操作顯示，人機交互界面；打印機：打印測量的數據或者歷史數據；接地柱：測量時就近接大地；USB：連接 U盤，可以讀取存儲測量的數據；三、技術特性3.1主要功能1)壓力測量功能a)支持多種規格梅花觸頭的壓力的測量。2)液晶顯示功能a)支持測量結果數值顯示，可以通過按鍵進行界面切換。3)觸摸按鍵設置功能a)具有參數設置、傳感器標定置零、報警設置、系統設置等功能。b)各項設置參數均可通過屏幕查看。4)存儲記錄功能a)測量數據值記錄b)以FAT32文件格式存儲5)標定功能a)支持用戶標定置零功能6)報警功能a)當測量值超過設定報警限值時，蜂鳴器報警（可升級語音報警）；7)時鐘功能a)內置高精度實時時鐘功能，可進行日期及時間校準8)數據上傳功能a)具備U盤接口，支持測量數據拷貝到上位機。9)電源管理功能a)電池充電功能，內置電池、帶適配器電源接口。具有充放電指示、電池電量顯示功能3.2主要參數1)測量范圍：a)壓力范圍：≤1000Nb)測量直徑：33mm～107mm 大于107mm（可定制）2)支持觸頭型號：D35、D49、D55、D79、D1093)測量誤差度：≤1％4)測量結果能夠以 “N”、“kN”、“g”、“kg”等單位顯示，可以進行切換.5)采用7寸彩色液晶屏。6)按鍵采用輕觸機械按鍵。7)采用內置TF卡存儲海量的數據，文件以FAT32格式存儲8)用戶可以一鍵置零操作。9)報警功能設置范圍0-1000N10)時鐘日期設置范圍：1980年1月1日 00時00分00秒-2099年12月31日00時00分00秒；11)內置電源工作時間：≥6小時12)充電口電壓：12.6V3.3、尺寸及重量主機重量：＜3kg 主機尺寸：330mm ＊ 280mm＊170mm

南充觸指壓力測試儀TH-DLCZ觸指壓力檢測儀使用說明書青島天正華意電氣設備有限公司一.概述隔離開關是電力系統中使用量應用范圍廣泛的高壓開關設備。由于戶外隔離開關是完全暴露在大氣環境中工作、受環境氣候條件影響直接和嚴重的電氣設備，它的運行條件比較惡劣，容易產生機械或電氣方面的故障。尤其是觸指接觸部分容易受雨水、灰塵及有害氣體的侵襲產生接觸不良而導致發熱，提供觸指壓力的彈簧會因發熱而退火使壓力降低，這樣更導致觸指發熱形成惡性循環終燒壞觸指釀成事故。在檢修時往往只注意更換明顯失效和斷裂的彈簧，而對那些壓力降低的彈簧無法判斷與更換，這樣在再次運行中，每個觸指電流的分布會因壓力不同而不同，差別越大電流分布越不均勻，長期運行后就會發生接觸不良而過熱。觸指的發熱會惡性循環，一個觸指接觸不好就會漫延整個觸頭接觸不良。

南充觸指壓力測試儀同時有不少隔離開關的觸指壓力可調，如果在檢修時調整壓力不夠或每個觸指的調整壓力有差別同樣會出現上述現象。目前絕大部分檢修人員判斷導電部分接觸好壞的判據就是測量其回路電阻，認為回路電阻在合格范圍內，導電部分的檢修工作就可圓滿結束。其實不然，在產品說明書中給出的回路電阻值是整個導電回路的值，它包括接線端子、導電管、觸指觸頭等部分的體電阻及接觸電阻，范圍較大、裕度較大，不能直接反映接觸電阻的變化，只能說明導電回路通路。試驗表明：兩對對觸指接觸與四對觸指接觸其回路電阻值均在合格范圍內。同樣觸指壓力大與小回路電阻值也基本沒有變化。在各類檢修導程（規程）、標準中都有測量觸指接觸壓力的規定，的測量工具為彈簧秤，在實際工作中，測量觸指壓力要在高空，用彈簧秤測壓力不但不方便、不準確也不，有些結構的隔離開關的觸指壓力用彈簧秤根本無法測量（如剪刀式）。所以，要求測量觸指接觸壓力只是一紙空文。

南充觸指壓力測試儀本裝置采用模塊化設計，通過增加跳合閘模塊及控制單元可無限擴展。可以組成2個回路以上的模擬斷路器，可以組成多回路的模擬斷路器，從而可以模擬多個三相斷路器動作。多個模擬斷路器輸入輸出回路相互隔離，跳合閘線圈電流通過對應的通道并聯使用時電流可以成倍增加，從而實現更多的功能。 也可以組成模擬斷路器屏進行教學、試驗使用。綜上此模擬斷路器可以模擬交直流斷路器的自動重合閘試驗、備用電源自動投入試驗、三相不同期等試驗。本裝置是以ARM微處理器核心設計而成。總體結構上分為CPU主控單元，信號輸入單元，觸摸屏控制單元，跳合閘信號輸出單元，跳合閘電流設置單元和跳合閘動作繼電器等 。總體結構框圖如下：三．技術指標1．跳閘時間 10-9999ms 任意設置誤差不超 ±2ms2．合閘時間 10-9999ms 任意設置誤差不超±2ms3．跳閘電流 1A、2A、3A、4A、5A（程序根據動作電壓程序自動控 制）多回路并聯使用時，跳閘電流成倍增大。4．合閘電流 1A、2A、3A、4A、5A（程序根據動作電壓程序自動控制）多回路并聯使用時，合閘閘電流成倍增大。5．跳合閘電壓交直流24-220V6．直流電源輸出：10-220V、1kva程控可調（選配）7．輸出節點數量：每相提供兩路常閉節點和兩路常開節點8．輔助觸點容量 AC220V5A9．環境條件：溫度 -25°---＋55°C相對濕度 ≤80％10．體積 360×220×180mm311．重量 4Kg

南充觸指壓力測試儀 總體結構高壓開關柜觸頭壓力測量儀主要由主機端和壓力傳感器構成。下圖1為高壓開關柜觸頭壓力測量儀測量主機：圖1測量主機下圖2為高壓開關柜觸頭壓力測量儀壓力傳感器圖2 壓力傳感器下圖3為高壓開關柜觸頭壓力測量儀測試原理示意圖圖3測試原理示意圖2.2、主機面板功能介紹主機面板如下圖4所示：圖4主機面板示意圖傳感器接口：可以插入D35-D109傳感器；充電口：電池充電口，輸入電壓不能高于12.6V；電源開關：儀器電源控制開關；操作顯示窗：數據操作顯示，人機交互界面；打印機：打印測量的數據或者歷史數據；接地柱：測量時就近接大地；USB：連接 U盤，可以讀取存儲測量的數據；青島天正華意電氣設備有限公司

南充觸指壓力測試儀儀器使用及操作4.1開關柜梅花觸頭壓力傳感器介紹開關柜梅花觸頭壓力傳感器參數如下所示：序號 型號 傳感器外徑 量程（N） 適應梅花觸頭規格 梅花觸頭內徑 正常測量值范圍（N） 合格限值(N)1 D35 Φ35 0~500 630A（24片） 33~34 200~260 1802 D49 Φ49 0~500 1250A（30片） 47~48 200~260 1803 D55 Φ55 0~500 1600A（36片） 53~54 200~260 1804 D79 Φ79 0~500 2000A（48片） 77~78 200~260 1805 D109 Φ109 0~500 2500A（64片） 107~108 400~460 A（64片） 107~108 400~460 A（82/84片） 107~108 400~460 3804.2功能操作說明4.2.1開機界面按開機鍵后，儀器進入開機界面。測試步驟：1、選擇合適傳感器，將傳感器航插端和儀器連接。2、在開機界面按上下鍵，選擇與插入傳感器型號一致按鈕。3、設置報警限值和試品編號。4、按上、下鍵把光標移到“相別”按鈕，選擇需要測試相別。5、將光標移動到“歸零”按鈕，使測量值歸零，觸感器另一端插入斷路器梅花觸頭。6、將光標移動到“記錄”按鈕，記錄測量相別數值。7、移動光標到“相別”，測量其他相觸頭。8、測量完成后，可移動光標，選擇“保存”或“打印”測試結果。4.2.2記錄保存和查詢1)將光標移動到 “歷史數據”按鈕，按確定鍵，可查詢試驗數據。2)按確認鍵查詢數據。3)同時按左右鍵刪除數據。4.2.3用戶校準功能1)一般情況下，儀器出廠時傳感器與主機已經校準，不需要用戶再次校準。

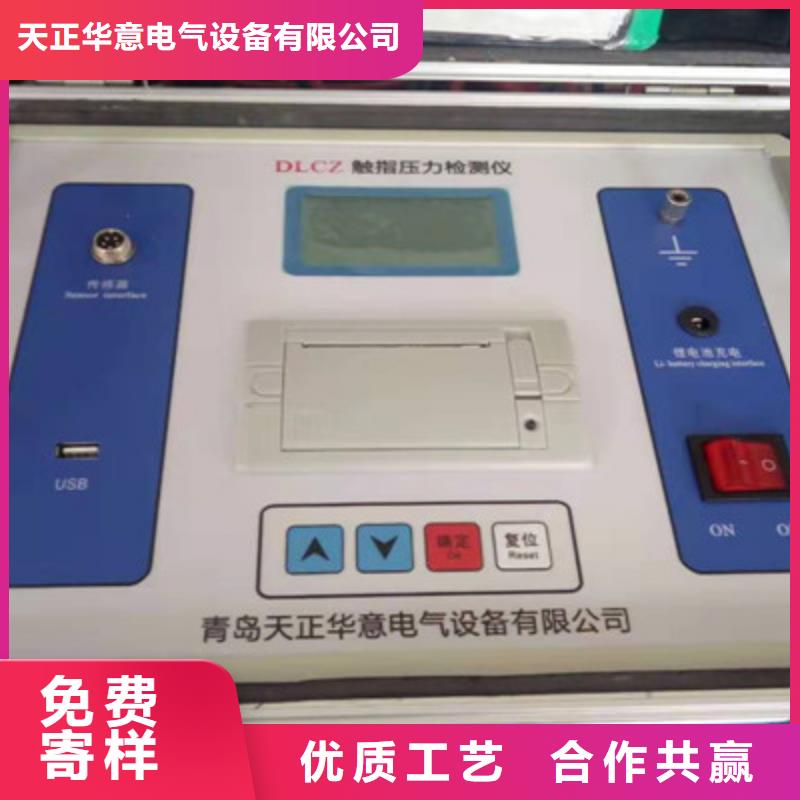

南充觸指壓力測試儀產品用途和適用范圍1)適用于變電站、發電站和開閉所內高壓開關柜梅花觸頭接觸壓力測量；2)適用于高壓開關柜和高壓手車生產過程中的觸頭壓力檢測；1.3使用環境條件1)環境溫度：-20℃～＋50℃；2)相對濕度：≤85％RH；3)環 境：無振動、無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸氣、滴水或鹽分等；4)海拔高度：≤3000M5)大氣壓力：70～106Kpa；6)存儲溫度：－40℃～＋60℃1.5、性能1)儀器電源輸入端對機殼的絕緣電阻大于20MΩ2)儀器電源輸入對機殼能承受工頻1.5kV、歷時1min的耐壓，無擊穿和閃絡現象。二、結構特征1)基本結構：ABS塑料盒式結構；2)安裝方式：便攜式；3)重量：＜3800g；4)顏色：黑色或黃色；5)表面涂覆：絕緣層；2.1 總體結構高壓開關柜觸頭壓力測量儀主要由主機端和壓力傳感器構成。下圖1為高壓開關柜觸頭壓力測量儀測量主機：圖1測量主機下圖2為高壓開關柜觸頭壓力測量儀壓力傳感器圖2 壓力傳感器下圖3為高壓開關柜觸頭壓力測量儀測試原理示意圖圖3測試原理示意圖2.2、主機面板功能介紹主機面板如下圖4所示：圖4主機面板示意圖傳感器接口：可以插入D35-D109傳感器；充電口：電池充電口，輸入電壓不能高于12.6V；電源開關：儀器電源控制開關；

南充觸指壓力測試儀同時有不少隔離開關的觸指壓力可調，如果在檢修時調整壓力不夠或每個觸指的調整壓力有差別同樣會出現上述現象。目前絕大部分檢修人員判斷導電部分接觸好壞的判據就是測量其回路電阻，認為回路電阻在合格范圍內，導電部分的檢修工作就可圓滿結束。其實不然，在產品說明書中給出的回路電阻值是整個導電回路的值，它包括接線端子、導電管、觸指觸頭等部分的體電阻及接觸電阻，范圍較大、裕度較大，不能直接反映接觸電阻的變化，只能說明導電回路通路。試驗表明：兩對對觸指接觸與四對觸指接觸其回路電阻值均在合格范圍內。同樣觸指壓力大與小回路電阻值也基本沒有變化。在各類檢修導程（規程）、標準中都有測量觸指接觸壓力的規定，的測量工具為彈簧秤，在實際工作中，測量觸指壓力要在高空，用彈簧秤測壓力不但不方便、不準確也不，有些結構的隔離開關的觸指壓力用彈簧秤根本無法測量（如剪刀式）。所以，要求測量觸指接觸壓力只是一紙空文。
