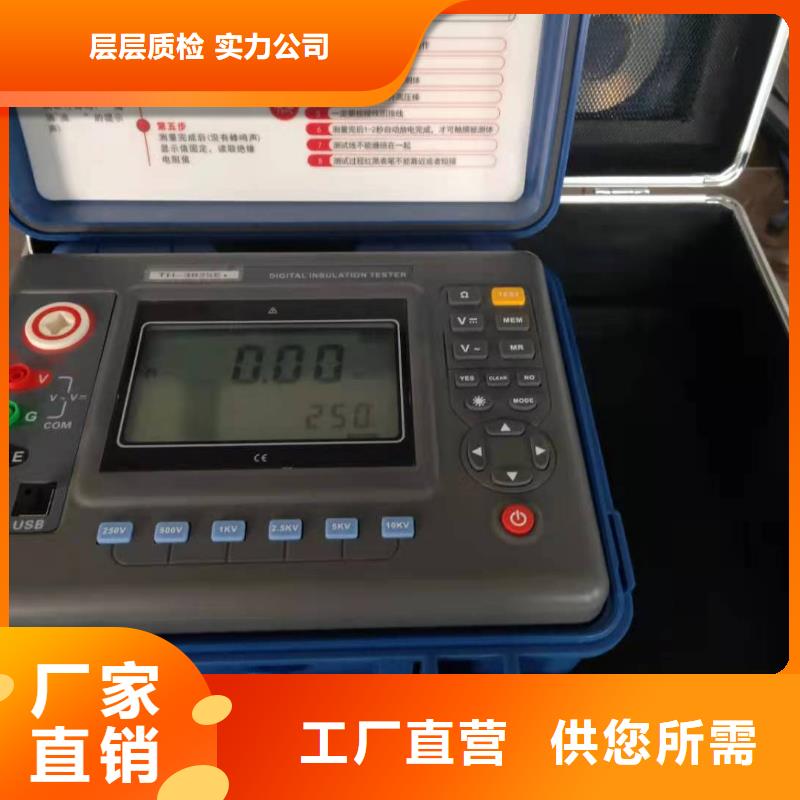

牡丹江水內冷發電機絕緣測試儀尊敬的用戶：感謝您購買本公司智能絕緣電阻測試儀。在您初次使用該產品前，請您詳細地閱讀本使用說明書，幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，如果您有不清楚之處，請與公司售后服務部聯絡，我們會盡快給您答復。注 意 事 項?確認接線無誤（注：測試線禁止拖地）后開機測試，“高壓輸出”燈亮表示有高壓輸出，此時嚴禁碰觸高壓線！測試過程中嚴禁拔插測試線或是短接輸出，以免危及人身和損壞儀器。?使用儀表內部電池測量時顯示暗淡或開機不顯示，表示電池電量不足，應及時關儀器并充電。注意：測試顯示電壓超出選擇的額定電壓很大時，并長時間不能穩定時請不接負載測試看電壓是否正常。如果還不正常請充電，充電充滿再次空測試電壓，電壓不正常便是電力不足及時充電。本手冊內容如有更改，恕不通告。沒有武漢海山電子儀器公司的書面許可，本手冊任何部分都不許以任何（電子的或機械的）形式、方法或以任何目的而進行傳播。

牡丹江水內冷發電機絕緣測試儀兆歐表標準電阻器，（以下簡稱電阻器）是專為貫徹中華人民共和國計量檢定規程《JJG622-97絕緣電阻表（兆歐表）》和JJG1005-2005電子式絕緣電阻表檢定規程，檢定兆歐表而設計的十萬兆歐級旋轉式標準高阻電阻器。本電阻器具有比TH79型兆歐表標準電阻箱等級指數高，電阻值調節范圍廣，使用方便的優點。二． 用途TH-79C型兆歐表標準電阻器主要用于檢定額定電壓為5000伏或低于5000伏的各類兆歐表和上述各類絕緣電阻表生產或修理中重新點刻度盤。也適用于絕緣高阻計的校對和檢定。還可在其他電路中作標準高阻箱使用。三使用方法1. 檢定兆歐表時，按圖一接線 被檢表圖一2. 電阻器與被檢表之間的連接線用耐高壓的專用線或粗單芯塑料硬線懸空連接。3. 連好接線后，即可按《JJG622-97絕緣電阻表（兆歐表）》規程規定的操作步驟和方法進行檢定。主要技術指標1. 電阻器由八個十進盤組成，使用電壓或電流從使用電壓或電流改變至1/5使用電壓或電流時，由于電壓或電流的變化引起電阻的變差應不大于對應的一個等級指數。5. 殘余電阻值小于0.1Ω，其變差應小于0.01Ω6. 環境的參考條件為：溫度23＋2（-3）℃，相對濕度50％±10％7. 環境的標稱使用范圍：溫度為23±5℃，相對濕度25％-75％8. 線路對外殼的絕緣電阻不小于1×1012Ω9. 線路對外殼的絕緣強度應能承受50Hz正弦波電壓8 KV一分鐘試驗。

牡丹江水內冷發電機絕緣測試儀外型結構1、外型尺寸：200×140×80（mm）2、重量：1Kg（含電池及測試線）四、儀表結構示意說明如圖一：1、 測試探針（L輸出）。2、 屏蔽端子（G）。3、 測量（E）。4、電源按鈕開關。5、機械調零。6、電池蓋。7、功能選擇開關。8、電池電壓檢測按鈕 僅限500V/1000V/2500V 2500V/5000V兩種類型。、使用說明（1）2500V型表使用說明如下（2）5000V型表使用說明如下將電池裝入儀表后，功能開關置于“BATT.CHECK”（電池檢測），按下“PRESS TO TEST”（電源按鈕）觀察表針指示，指針在“BATT.GOOD”線內，則表示電池能滿足儀表正常工作，否則須更換電池。將L．E端子接入被測物，功能開關置于“MΩ”擋，按下按鈕開關（順時針旋動將按鈕鎖緊），即可聽到連續的“嘟…嘟…嘟…”聲。此時，指針偏轉到指示測量數值。刻度指示燈紅燈亮讀下刻度，綠燈亮讀上刻度。根據需要，可接入屏蔽（被測物屏蔽后，接入G端）。（3）500V/1000V/2500V型表使用說明如下（4）2500V/5000V型表使用說明如下將電池裝入儀表后，功能開關置于“OFF”位置，按PRESS TO TEST（電源按鈕）和BATT CHECK（電池檢測鈕），觀察表針指示，指針應在BATT.GOOD線內則表明電池能滿足儀器正常工作否則應更換電池。將L、E端子接入被測物，選擇功能開關置于適當電壓位置后，再按下PRESS TO TEST按鈕（順時針旋動將按鈕鎖緊）即可聽到連續的“嘟…嘟…嘟…”聲。此時，指針偏轉到指示測量數值，刻度指示燈亮，紅燈亮讀紅刻度上對應電壓值顏色的數值，綠燈亮讀綠刻度上對應電壓值顏色的數值，根據需要可接入屏蔽端（被測物屏蔽后，接入G端）。六、產品成套性系列表注意事項1. 試驗中，測試探針（L輸出）帶電，（500V），請勿用手碰觸。2. 做完試驗后，請將檔位旋鈕撥置“OFF”3. 儀器使用完畢后，請將電源按鈕關閉4. 儀器長時間不使用，請將電池取出，以免電池流液腐蝕儀器。

牡丹江水內冷發電機絕緣測試儀將旋轉開關轉到檔，然后按VSEL鍵選擇要過行測試的電壓值。 接地線(黑)一端連接儀表連接EARTH端另一端連接被測回路接地端。高壓棒測試線(紅)一端連接儀表LINE端另一端頭部接觸被測電路，如圖，按下TEST測試鍵。LCD 顯示測量值。測量后顯示值固定不變后讀取絕緣電阻值。6．GUARD保護線的使用 測量電纜的絕緣電阻時，覆蓋表面的泄漏電流通過絕緣體內部與電流匯合，造成絕緣電阻值誤差的產生。為避免此種現象的發生，如下圖所示，使用保護線（任何導電性裸線）將泄漏電流流經部分卷起來，連接到保護端口后，泄漏電流不流過指示計，可準確測量絕緣體的絕緣電阻。請使用附件的保護測試線連接保護端口。7．極化指數（PI）和吸收比(DAR) 7.1極化指數（PI）和吸收比（DAR）作用：極化指數（PI）和吸收比（DAR）是檢查絕緣體的泄漏電流的時間是否增加的試驗。確認施加時間的同時泄漏電流沒有增加。儀表自動計算極化指數PI和吸收比DAR值，作為判斷絕緣性能的判斷，極化指數PI和吸收比DAR都表示被測物承受測量電壓后一段時間內絕緣電阻的變化情況。7.2極化指數（PI）和吸收比（DAR）區別：對于一般的絕緣體測試，如外殼絕緣、工具手柄等一般在較短時間能測試出隨施加電壓時間增加漏電流是否增加情況，所以一般用較短時間的試驗就能測試出來，短時間測試的絕緣電阻比值DAR稱為吸收比（具體測試時間見下面公式），但對于大容量和吸收過程較長的被測品，如變壓器、發電機、電纜、電容器等電氣設備，有時吸收比值（DAR）尚不足以反映吸收的全過程，可采用較長時間的絕緣電阻比值，即10分鐘時的絕緣電阻(R10min)與l分鐘時的絕緣電阻(R1min)的比值PI來描述絕緣吸收的全過程，PI稱為極化指數，

牡丹江水內冷發電機絕緣測試儀?測試接線注意事項1.確認被測試品接地，試品不帶電。2.確認儀表E端(接地端)已接地。3.G端(保護環)的使用（本機為低電壓側屏蔽）測量高絕緣電阻時，應在試品兩測量端之間的表面上套一導體保護環，并將該導體保護環用一測試線連接到儀表的G端，以試品表面泄漏電流引起的測量誤差，保障測試準確。尤其在對儀表檢定時G端應接在電阻箱的的G端，以保證正常檢定。簡介1.1 一般規定使用本儀器以前，請先了解本機所使用和相關的標志，以策。本儀器所引用的規范為 Safety Class I 的規定(機體具有保護用的接地端子)。守則不允許無關人員以及未經訓練合格人員進入測試站；操作人員必須持續不斷進行培訓；衣著規定操作人員不可穿著有金屬裝飾物的服裝或配戴金屬飾物、手表；醫學規定本儀器不允許有心臟疾病或類似風險人員操作。測試程序規定?禁止對帶電電路或設備作耐壓測試；?如果儀器具有外部接地接點，應確認接地接點已被接妥。特別注意，不論被測物為具電極的絕緣材料、具有高壓連接點或線的零件或是具有二孔或三孔的電源線的機具或設備，開機前必須確認已將高壓回路線 接妥。?只有在測試時才插上高壓測線，取用高壓線(夾)必須握在絕緣部分––不能直接觸摸高壓輸出端(夾)。必須確認操作人員均能夠完全自主掌控本儀器的控制開關及遙控開關，遙控開關必須放置定位，不能任意放置。?青島天正華意全系列安規測試儀的高壓回線(Return/Sense-)并不直接接地。這種設計可量測到極微量的漏電電流，但是在做測試時，被測物必須與地線、大地完全絕緣。?如果被測物地線直接接地，可能會造成無法量測到電流或所量測到的電流不準確。 若有任何不清楚的地方，請與青島天正華意的客服部聯系。?在耐壓測試進行中，不能碰觸測試對象或任何與被測物有連接的對象。?或高壓警告標識，該標識用于表明端子間有高壓輸出。?提示注意標識，該標識用于表明儀器操作中應特別注意的地方。?接地標識，該標識用于表明儀器的接地端子。
