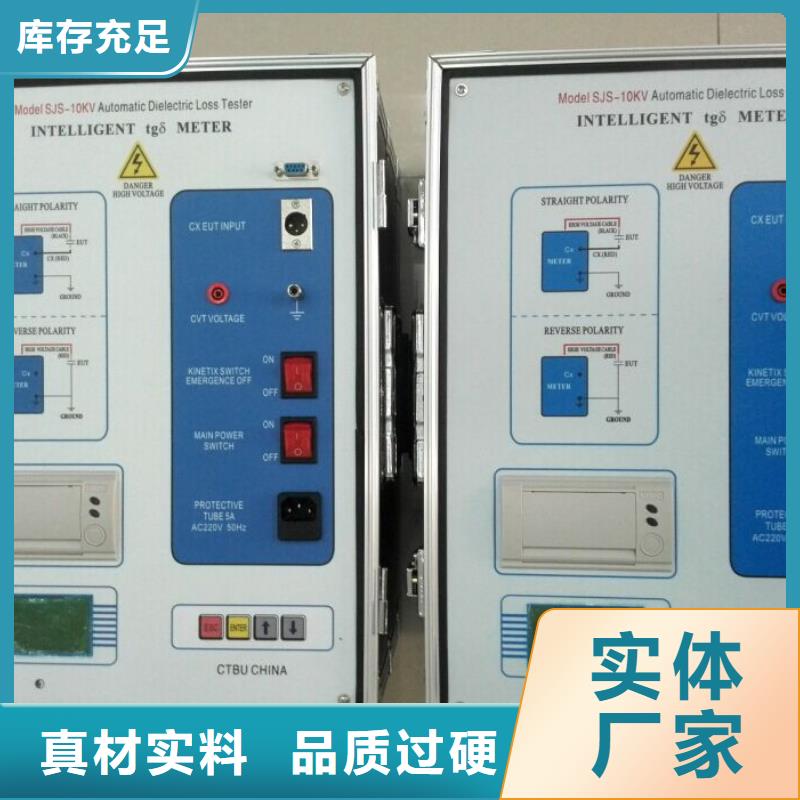

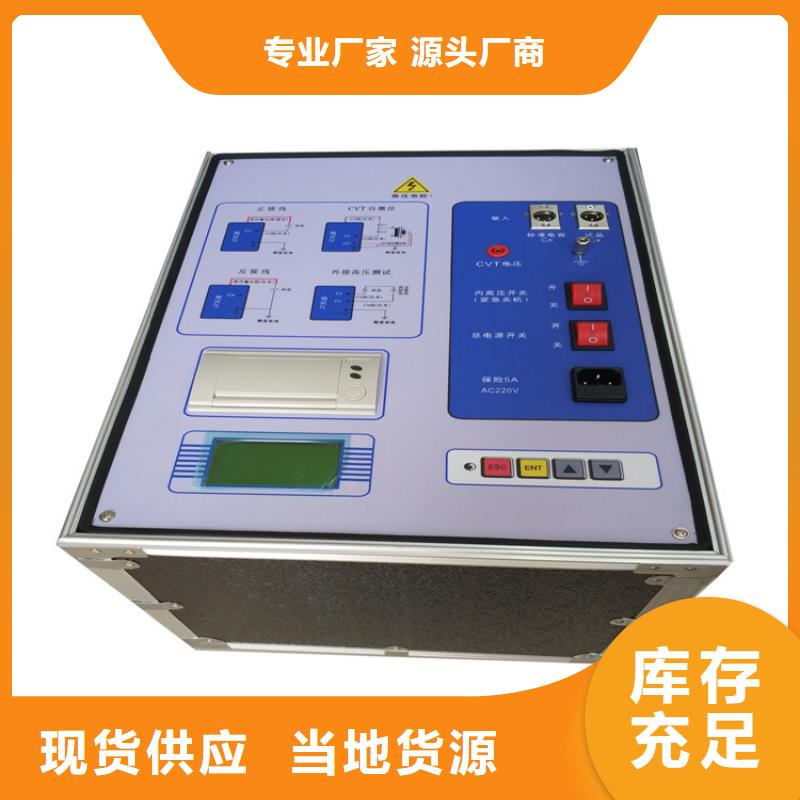

牡丹江介質損耗測試儀反復進行多次測量,經過排序選擇一個中間結果。測量結束,測量電路發出降壓指令變頻電源緩速降壓到0。三、主要技術參數1、高壓輸出: 0.5 ~10kV,每一檔增加500V,共有二十檔,容 量:1500VA2、準 確 度: tgδ: ±(讀數*1%+0.06%)Cx: ±(讀數*0.5%+5PF)3、分 辨 率: tgδ:0.001% Cx:0.001pF4、測量范圍: 0.001% < tgδ < 內施高壓:3pF~60000pF/10kV 60pF~1μF/0.5kV外施高壓:3pF~1.5μF/10kV 60pF~30μF/0.5kV5、具有CVT變比測量功能,可測量CVT變比、極性和相位誤差。CVT變比測量:變比測量精度:±讀數×1% 變比測量范圍:10~99999相位測量精度:±0.1°??????? 相位測量范圍:0~359.9° 6、電 源: AC 220V士10% 50士1Hz7、測量方式:a.單頻:45Hz、50Hz、55Hz、60Hz、65Hzb.異頻:45/55Hz、55/65Hz、47.5/52.5Hz 自動雙變頻 8、諧波適應: ≤3%9、使用條件: -15℃-50℃ 相對濕度<80% 10、外型尺寸: 460(L)×345(W)×345(H)11、重 量: 35 kg四、儀器面板1、控制面板圖(圖 2)及高壓背板圖(圖3)圖(2)圖(3)CX試品輸入:正接線時輸入試品電流,正接線時芯線(紅夾子)接試品低壓信號端,如果試品低壓端有屏蔽極可接屏蔽線(黑夾子),無屏蔽時,可懸空。反接線時,CX試品輸入線不接或懸空。測量接地:它同外殼連在一起,在正、反兩種測量過程中,儀器都應可靠獨立接地。應仔細檢查接地導體不能有油漆或銹蝕,否則應將接地導體刮干凈,并保證零電阻接地。接地不良可能引起誤差或數據波動,嚴重時,呈帶高壓開路可能引起危險。內高壓允許:打開此開關,儀器有高壓輸出。

<牡丹江>天正華意電氣設備有限公司

牡丹江介質損耗測試儀(動作要慢一些,防止動作太快,排氣不及時,使油樣溢出),接好測量信號線和溫度信號線,點擊圖3中的自動測試,進入圖6界面和圖7界面,一般測油是都按照規程90℃測量,同樣也可以選擇立即測試,在當前溫度下測量。8、點擊圖3中的數據查詢,進入圖8界面,點擊上頁和下頁進行翻閱,也可以點擊打印,對數據進行打印;還可以點擊刪除鍵對數據進行刪除,按退出鍵退回到主界面。圖8七、注意事項1.遵守高壓試驗工作規程。2.因儀器內部有高壓及高溫,在工作過程中,禁止打開油杯罩。3.儀器在使用過程中要可靠接地。4.要注意儀器使用環境的清潔。5.油杯安裝和清洗應嚴格按規定進行,否則將造成油杯放電,致使儀器無法正常工作。6.保險管損壞,必須更換相同規格保險管。九、儀器的成套性1. 主機壹臺2.油杯 壹套3. 滲油杯壹個4. 油杯托架壹個5. 玻璃注射器壹支6.測試線 壹條7. 溫度傳感器壹條8. 電源線壹條9. 合格證一份10. 說明書 壹本11. 出廠檢驗報告 壹張12.保險管(5A)貳支13.打印紙卷貳卷十、售后服務:儀器自購買之日起一年內,屬產品質量問題免費保修,終身提供維修和技術服務。如果發現儀器狀況不正常或有故障出現,請您速與我公司聯系,以便為您安排便捷有效的處理方案。

<牡丹江>天正華意電氣設備有限公司 全自動介損測試儀出廠價格

牡丹江介質損耗測試儀高速采樣信號儀器內部的逆變器和采樣電路全部由數字化控制,輸出電壓連續可調。?多重保護可靠儀器具備輸入電壓波動、高壓電流、輸出短路、電源故障、過壓、過流、溫度等多重保護措施,保證了儀器、可靠。儀器還具備設置接地檢測功能,確保不接地設備不允許操作啟動測試。現場誤接電源380V,具有報警功能,可保護儀器不損壞。?CVT測試一步到位該儀器還可以測試全密封的CVT(電容式電壓互感器)C1、C2的介損和電容量,實現了C1、C2的同時測試。該儀器還可以測試CVT變比和電壓角差。?LCR全自動測量全自動電感、電容、電阻測量,角度顯示。二、工作原理在交流電壓作用下,電介質要消耗部分電能,這部分電能將轉變為熱能產生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時,電介質中的電壓和電流間成在相角差ψ,ψ的余角δ稱為介質損耗角,δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。儀器測量線路包括一標準回路(Cn)和一被試回路(Cx),如圖2—1所示。標準回路由內置高穩定度標準電容器與測量線路組成,被試回路由被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A/D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位差,再由數字信號處理器運用數字化實時采集方法,通過矢量運算得出試品的電容值和介質損耗正切值。

<牡丹江>天正華意電氣設備有限公司 全自動介損測試儀出廠價格

牡丹江介質損耗測試儀溫度信號線置于油杯中心部位的插孔內;2、將地線與設備連接完好,接通電源線,打開電源開關,設備會自動進入主界面如圖3,圖33.做試驗之前,先要將油樣注入測試油杯內,油杯有兩個口,一個(粗)是注油口,一個(細)是液位管,用于顯示液面的高度,我們在注油之前應打開主界面中的漏油開關,讓被測油樣將油杯進行一下沖洗,點開漏油開關,開關前面會顯示√,將待測油樣緩慢導入油杯,油樣會自動由排液管流出,當清洗完畢后點擊漏油開關,關閉排油系統,當油樣進液口和液位管高度持平時即可。4、在圖3 界面下,按試驗條件鍵,設備進入下一級菜單如圖4;圖45、在圖4界面中,可以分別對試驗參數進行設置,圖中是設備的默認參數,如需改動,只要點擊需要改動的參數,就會自動彈出一個小鍵盤,如圖5,在小鍵盤中直接輸入需要的參數并點擊小鍵盤上的確認鍵即可,選擇打印的時候只要點擊光標處就可以在是和否之間切換。設定好后點擊確定即可回到圖3主界面。圖56、在圖3界面下,點擊空杯測試進入圖6,空杯測試主要是對油杯注油前的干凈程度和裝配進行驗證,可以選擇介質損耗因數和相對電容率及體積電阻率,點擊測試項目前面的光標即可選擇測試還是不測試。空杯介損值越小越好,在圖6中選擇完測試項目后點擊確定后即可進入圖7,圖7中設備可以在設定的90℃進行測量,也可以點擊立即測試,在當時溫度下測量。圖6圖77、空杯檢測完畢沒有問題后,將油杯的內電極取出置于油杯架上,取40ml待測油樣置于油杯中(注意:注入油樣時一定注意不能出現氣泡,應沿著杯壁緩緩注入),油樣注入后,再將油杯的內電極慢慢的放到位。

<牡丹江>天正華意電氣設備有限公司 全自動介損測試儀出廠價格

牡丹江介質損耗測試儀設備自動化程度高,可自動完成油杯清洗;三、產品主要技術指標測 量 范 圍: 電容量 5pF~200pF相對電容率 1.000~30.000介質損耗因數 0.00001~100直流電阻率 2.5 MΩm~20 TΩm測 量 精 度: 電容量 ±(1%讀數+0.5pF) 相對電容率 ±1%讀數介質損耗因數 ±(1%讀數+0.0001)直流電阻率 ±10%讀數分辨 率: 電容量 0.01pF相對電容率 0.001介質損耗因數 0.00001測溫 范 圍: 0~125℃溫度測量誤差: ±0.5℃交流實驗電壓: 0~2000V連續可調,頻率50Hz直流試驗電壓: 0~500V 連續可調功 耗: 100W外型 尺 寸:420mm*380mm*385mm總 重 量: 21Kg四、使用條件 1. 環境溫度 0~40℃2. 相對濕度≤80%3. 工作電源 AC 220V(1 ± 10%)4. 電源頻率 50 Hz (1 ± 10%)5. 功率消耗<200 W五、面板說明油介質損耗及電阻率測試儀圖1圖21. 液晶屏 顯示日期、時間、操作參數、測試結果、操作菜單提示等相關信息;2.打印機 打印單次及多次測試結果的平均值;3.電源插座及開關良好插接AC 220V 50Hz電源線;電源開關控制儀器電源通斷4.油杯 測試油樣的容器5.測量信號插座用于插接測量信號線6. 溫度信號線 打開后放入或取出油杯,關閉后方可進行測試;7. 接地柱可靠的地線連接柱六、操作步驟圖解1.將測量信號線和溫度信號線如圖2連接完好。

<牡丹江>天正華意電氣設備有限公司 全自動介損測試儀出廠價格 <牡丹江>天正華意電氣設備有限公司

牡丹江介質損耗測試儀異頻介質損耗測試儀是發電廠、變電站等現場或實驗室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化結構,內置介損測試電橋,可變頻調壓電源,升壓變壓器和SF6 高穩定度標準電容器。測試高壓源由儀器內部的逆變器產生,經變壓器升壓后用于被試品測試。頻率可變為50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz,采用數字陷波技術,避開了工頻電場對測試的干擾,從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。該儀器配以絕緣油杯加溫控裝置可測試絕緣油介質損耗。儀器主要具有如下特點:?超大液晶中文顯示操作簡單,儀器配備了高端的全觸摸液晶顯示屏,超大全觸摸操作界面,每過程都非常清晰明了,操作人員不需要額外的專業培訓就能使用。輕輕點擊一下就能完成整個過程的測量,是目前非常理想的智能型介損測量設備。?海量存儲數據儀器內部配備有日歷芯片和大容量存儲器,保存數據200組,能將檢測結果按時間順序保存,隨時可以查看歷史記錄,并可以打印輸出。?科學先進的數據管理儀器數據可以通過U盤導出,可在任意一臺PC機查看和管理數據。?多種測試模式儀器能夠分別使用內高壓、外高壓、內標準、外標準、正接法、反接法、自激法等多種方式測試;在外標準外高壓正接法情況下可以做高電壓(大于10kV)介質損耗。?不拆高壓引線測量CVT儀器可在不拆除CVT高壓引線的情況下正確測量CVT的介質損耗值和電容值。?CVT反接屏蔽法測量C0儀器可采用反接屏蔽法測量CVT上端C0的介質損耗值和電容值。?



牡丹江介質損耗測試儀(動作要慢一些,防止動作太快,排氣不及時,使油樣溢出),接好測量信號線和溫度信號線,點擊圖3中的自動測試,進入圖6界面和圖7界面,一般測油是都按照規程90℃測量,同樣也可以選擇立即測試,在當前溫度下測量。8、點擊圖3中的數據查詢,進入圖8界面,點擊上頁和下頁進行翻閱,也可以點擊打印,對數據進行打印;還可以點擊刪除鍵對數據進行刪除,按退出鍵退回到主界面。圖8七、注意事項1.遵守高壓試驗工作規程。2.因儀器內部有高壓及高溫,在工作過程中,禁止打開油杯罩。3.儀器在使用過程中要可靠接地。4.要注意儀器使用環境的清潔。5.油杯安裝和清洗應嚴格按規定進行,否則將造成油杯放電,致使儀器無法正常工作。6.保險管損壞,必須更換相同規格保險管。九、儀器的成套性1. 主機壹臺2.油杯 壹套3. 滲油杯壹個4. 油杯托架壹個5. 玻璃注射器壹支6.測試線 壹條7. 溫度傳感器壹條8. 電源線壹條9. 合格證一份10. 說明書 壹本11. 出廠檢驗報告 壹張12.保險管(5A)貳支13.打印紙卷貳卷十、售后服務:儀器自購買之日起一年內,屬產品質量問題免費保修,終身提供維修和技術服務。如果發現儀器狀況不正常或有故障出現,請您速與我公司聯系,以便為您安排便捷有效的處理方案。

<牡丹江>天正華意電氣設備有限公司 全自動介損測試儀出廠價格 全自動介損測試儀出廠價格

牡丹江介質損耗測試儀.為保證測量精度,特別當小電容量試品損耗小時,一定要保證被試設備低壓端(或二次端)絕緣良好,在相對濕度較小的環境中測量;8.在進行大電容試品實驗時,儀器的接地與被試品接地,不應該在同一接地點,以防接地放電時反擊電壓或者流動波影響儀器的;9.儀器自帶有升壓裝置,應注意高壓引線的絕緣距離及人員;10.儀器應可靠接地,接地不好可能引起機器保護或造成危險。11.儀器啟動后,除特殊情況外,不允許突然關斷電源,以免引起過壓損壞設備;12.儀器所配(HVx)專用高壓電線雖出廠時已檢測合格,但測量時仍需遠離人體及低壓測試線(Cx);高壓芯線與高壓屏蔽線均不允許接地和測試回路的低電位部分。CX輸入線的芯線和屏蔽線均不允許接觸測試回路的帶高壓部分。13.儀器應注意防潮,防劇烈振動;14.當現場干擾較大,用單頻無法得到確定結果時,應使用異頻測量,其它情況應使用單頻測量。15.當發出測量指令后,較長時間(1分鐘)屏幕上不出現測量結果,有可能是試品電容太大或死機造成,重新開機后降低測量電壓再測。16.試品短路將無法測量,儀器自動保護。17.打印機頭上方出紙口處伸出一段時,按一下按鍵停止走紙。打印紙允許往外拉。

<牡丹江>天正華意電氣設備有限公司

牡丹江介質損耗測試儀 注 意:如果打開高壓盒電源開關指示燈不閃爍,可能是電池沒電了,需要充電。4.9、高壓測量接線柱安裝位置:如圖4—2—⑨。功 能:反接法測量時,被試品的測量輸入插座。注 意:高壓小于等于12 kV,電流小于等于15A。4.10、高壓接線柱安裝位置:如圖4—2—⑩。功 能:測試高壓接線柱,反接法測量時被試品的高壓屏蔽極。注 意:高壓小于等于12kV。4.11、高壓盒電源開關和充電插座安裝位置:高壓盒底面,如圖4—2—11。功 能:高壓盒電源開關和充電插座。注 意:高壓盒內置鋰電池電量可以在手持終端主界面查看。不使用時請及時關閉電源開關,以免電池掉電。充電必須使用原廠自帶充電器,充電電壓12.6V電流小于等于3000mA,充電插座嚴禁短路。4.12、低壓盒電源開關安裝位置:如圖4—2—12。功 能:低壓盒電源開關。注 意:不使用時請及時關閉,以免電池掉電。4.13、低壓盒電源指示燈安裝位置:如圖4—2—13。功 能:打開低壓盒電源開關則指示燈一直亮。注 意:如果打開高壓盒電源開關指示燈不亮,可能是電池沒電了,需要充電。4.14、低壓盒充電插座安裝位置:如圖4—2—14。功 能:低壓盒內置鋰電池充電插座。注 意:電池電量可以在手持終端主界面查看。充電必須使用原廠自帶充電器,充電電壓12.6V電流小于等于3000mA,充電插座嚴禁短路。4.15、測試主機2.4G天線插座安裝位置:如圖4—2—15。功 能:手持終端與測試主機之間的無線通訊。注 意:必須使用2.4G天線,開機之前請檢查天線是否插好擰緊。4.16、低壓測量接線柱安裝位置:如圖4—2—16。功 能:正接法測量時,被試品的測量輸入插座。注 意:電流小于等于15A。4.17、接地接線柱安裝位置:如圖4—2—17。功 能:測試主機接地接線柱,正接法測量時被試品的低壓屏蔽極。

<牡丹江>天正華意電氣設備有限公司 全自動介損測試儀出廠價格

牡丹江介質損耗測試儀相關參數設置好了后長按“啟動測試”單,進入測試菜單。測試過程中電壓值一項是根據先前所選擇的測試電壓平滑上升至設置值后保持不變,然后自動開始測試。開始測試后根據先前所選擇的測試頻率自動變頻到各相應的頻率進行測試,測試完成后自動顯示測試結果(如圖5—4);測試結果自動保存,可點擊“打印”按鈕打印本次測試結果。注 意:每一種測試的具體參數設置和接線方法請查看第六章“參考接線”。5.3、CVT測試※ CVT分別測試:單獨測試C1或C2。圖 5—5 圖 5—6圖 5—7首先根據相應的接線提示接好儀器外部的連線,然后點擊主界面“CVT測試”選項,進入下一級CVT測試菜單(如圖5—5)。然后可以點擊“參數設置”進去設置菜單選擇“CVT分別測試”(如圖5—6)進行詳細的測試參數設置。分別點擊每個需要設置的項目,按“增加”“減小”或“選擇”來修改。修改完成后點擊“保存”即可保存剛才所修改的參數并返回CVT測試界面,點擊“取消”則不保存本次修改并返回CVT測試界面。相關參數設置好了后長按“啟動測試”單,進入測試菜單(如圖5—7)。測試過程中電壓值一項是根據先前所選擇的測試電壓平滑至設置值后保持不變,然后自動開始測試。開始測試后根據先前所選擇的干擾頻率自動變頻到相應的頻率進行測試,測試完成后自動顯示測試結果(如圖5—8)。測試結果自動保存,可點擊“打印”按鈕打印本次測試結果。CVT分別測試注意 : 外屏蔽應懸空,不允許放置地上使用,盡量減小HV線與地之間的分布阻容參數,否則其對地附加介損會引起誤差。VT同時測試:同時測試C1和C2。首先根據相應的接線提示接好儀器外部的連線,然后點擊主界面“CVT測試”選項,進入下一級CVT測試菜單(如圖5—9)。

<牡丹江>天正華意電氣設備有限公司 全自動介損測試儀出廠價格

牡丹江介質損耗測試儀注 意:測試時請保持接地良好,注意。五 使用說明5.1、主菜單打開電源開關,進入主菜單(如圖5—1)。界面上方為狀態提示欄。從左往右分別為:①測試主機與手持終端之間的2.4G無線信號,10表示信號強;②測試主機高壓單元電池電量;③測試主機低壓單元電池電量;④手持終端電池電量。第二欄右側為日期時間顯示。中間區域為功能按鍵區,可自行選擇需要的功能點擊進入。圖 5—15.2、測試界面首先根據相應的接線提示接好儀器外部與被試品之間的連線,然后點擊主界面“正接法”或“反接法”選項,進入下一級測試菜單(如圖5—2)。個表格為狀態顯示區。只要儀器正常開機就一直實時檢測外部高壓電壓、測試電流、外高壓頻率。測試過程中狀態顯示區數據停止更新,在結果顯示區繼續顯示。第二個表格為結果顯示區。點擊右下角“啟動”按鈕儀器會自動進行一次測試,并將結果顯示在表格中。測試完成自動保存結果數據。單次測試時長大約45秒。圖 5—2HV:外部高壓電壓值,單位KV。Ix:測試電流值,單位mA、A。f :外部高壓頻率,單位Hz。Cx:被試品電容量,單位pF、nF、uF。tgx:被試品在當前頻率下的介質損耗值,用%號表示。tg50:被試品頻率換算為50Hz的介質損耗值,用%號表示。PF:被試品在當前頻率下的功率因素。PF:被試品頻率換算為50Hz的功率因素。Pr:被試品功率,單位W、KW。5.3、數據查詢每次測量數據都會自動保存,超大容量內存用戶完全不用擔心忘記保存或者測量次數過多而丟失數據。在主界面左側點擊“歷史數據”即可查尋并所有歷史數據。從上往下按照時間順序排列,第0組數據為所測數據往后依次按測試時間先后排列。右側上方顯示累計保存數據組數。想要查看哪組數據,先在左側點擊選取,然后點擊右側的“展開”按鍵即可查看本次測試的全部數據、波形以及測量時的參數設置值。點擊“U盤備份”然后插入U盤即可把所有數據文件自動保存到U盤中。

<牡丹江>天正華意電氣設備有限公司 全自動介損測試儀出廠價格

牡丹江介質損耗測試儀測試過程中應保證插座中心測試芯線與被試品低壓端零電阻連接,否則可能引起測量結果的數據波動。 強干擾下拆除接線時,應在保持電纜接地狀態下斷開連接,以防感應電擊。4.7、觸摸顯示屏安裝位置:如圖4—1—⑦。功能:全觸摸大屏幕(120mm×90mm)中文菜顯示,每一步操作清晰明了。注意:液晶屏應避免長時間陽光暴曬,避免重物擠壓和利器劃傷。4.8、接地接線柱安裝位置:如圖4—1—⑧。功能:儀器保護接地。注意:儀器內部自帶接地保護裝置,測試中應當保證可靠接入地網。否則儀器將自動產生保護鎖死所有測試選項。 4.9、ES自激輸出安裝位置:如圖4—1—⑨。功能:自激輸出,儀器內部為自激輸出變壓器的一端(變壓器另一端已接地),自激法測試CVT介損時連接到CVT的自激線圈(da)上,dn接地,為CVT提供測量所需高壓電源。注意: 因低壓輸出電流大,應采用儀器專用連接線連接到CVT二次繞組并使其接觸良好,選擇正、反接法測量時,此輸出關閉。4.10、打印機安裝位置:如圖4—1—⑩。功能:顯示可打印數據時,將光標移動至“打印”項按確認鍵打印。注意:打印機為全自動熱敏打印機,打印紙寬55mm。更換打印紙時請使用熱敏打印機專用打印紙,首先扳起打印機旁邊角,打開打印機蓋板,然后按順序將打印紙放入打印紙倉內并留少許部分在外面,合上打印機蓋板。4.11、接線圖安裝位置:如圖4—1—?。功能:描敘測試接線方式的示意圖。注意:要注意接線方式和操作對應的功能,否則容易損壞儀器。

<牡丹江>天正華意電氣設備有限公司 全自動介損測試儀出廠價格

牡丹江介質損耗測試儀鋰電池供電手持終端、測試主機低壓端、測試主機高壓端,都采用鋰電池供電,充滿電可連續工作8小時以上。?U盤存儲本機存儲的數據可以通過USB接口保存至U盤中。二 工作原理在交流電壓作用下,電介質要消耗部分電能,這部分電能將轉變為熱能產生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時,電介質中的電壓和電流間成在相角差ψ,ψ的余角δ稱為介質損耗角,δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。儀器測量線路包括一標準回路(Cn)和一被試回路(Cx),如圖2—1所示。標準回路由內置高穩定度標準電容器與測量線路組成,被試回路由被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A/D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位差,再由數字信號處理器運用數字化實時采集方法,通過矢量運算得出試品的電容值和介質損耗正切值。圖 2—1 測量原理圖三 主要技術參數1使用條件-15℃∽40℃RH<80%2標準電容tgδ: <0.005%Cn: 99.46PF耐壓電壓: 12KV3分 辨 率 介損tgδ: 0.001%電容量Cx: 0.001pF頻率f:0.001Hz4精 度 介損△tgδ:±(讀數*1.0%+0.040%)電容量△C x :±(讀數*1.0%+1.00PF)頻率 △f :±(讀數*1.0%+0.10Hz)5測量范圍介損tgδ無限制電流I20uA ≤ I ≤ 15A電壓HV1KV ≤ HV ≤ 12KV頻率 f30Hz ≤ f ≤ 300Hz6手持終端鋰電池7800mAh鋰電池7充電器DC12.6V 3000mA8顯示方式7寸800*480彩色液晶顯示屏9操作方式工業級電容式觸摸屏10手持終端尺寸(mm)270(L)×160(W)×65(H)11測試主機尺寸(mm)220(L)×180(W)×350(H)12存儲器大小200 組 支持U盤數據存儲13重量(手持終端)1.5Kg14重量(測試主機)5.5Kg

<牡丹江>天正華意電氣設備有限公司 全自動介損測試儀出廠價格 <牡丹江>天正華意電氣設備有限公司

牡丹江介質損耗測試儀 面板說明圖4-1圖4-21、液晶觸控顯示屏2、開關機按鈕3、手持終端2.4G天線插座4、USB接口5、充電器接口6、保修防偽標志7、鋰電池倉8、高壓盒電源指示燈9、高壓測量接線柱10、高壓接線柱11、高壓盒電源開關和充電插座12、低壓盒電源開關13、低壓盒電源指示燈14、低壓盒充電插座15、測試主機2.4G天線16、低壓測量接線柱17、接地接線柱4.1、液晶觸控顯示屏安裝位置:如圖4—1—①。功 能:超大7寸800*400彩色液晶顯示搭配高精度工業級電容式觸摸屏,中文顯示每一步操作過程,用戶只需在相應的地方輕輕觸碰一下,即可自動完成整個測量過程。注 意:觸控式液晶顯示屏屬于精密配件,應避免長時間陽光暴曬或重物擠壓和利器劃傷。4.2、開關機按鈕安裝位置:如圖4—1—②。功 能:短按一下開機并亮紅燈,長按3秒關機,停留在主界面5分鐘不操作,儀器會自動關機。注 意:物理按鍵,請勿重力擠壓。4.3、手持終端2.4G天線插座安裝位置:如圖4—1—③。功 能:手持終端與測試主機之間的無線通訊。注 意:必須使用2.4G天線,開機之前請檢查天線是否插好擰緊。4.4、USB接口安裝位置:如圖4—1—④。功 能:U盤插入口,把儀器內部保存的所有測量數據自動導入U盤中并生成以時間為名稱的TXT文件,文件在電腦上直接打開即可閱讀。注 意:當U盤插入儀器USB接口并開始傳輸數據的時候,嚴禁中途拔出U盤,否則可能導致數據傳輸錯誤,嚴重的可能損毀U盤。4.5、充電器接口安裝位置:如圖4—1—⑤。功 能:充電器充電電壓12.6V,充電電流3000mA,充電亮紅燈,充滿亮綠燈。注 意:必須使用原廠自帶的充電器,充電接口嚴禁短路。4.6、保修防偽標志安裝位置:如圖3—1—⑥。功 能:保修防偽標志能有效防止他人私自拆機,很有可能損壞此精密儀器。注 意:出廠前保修防偽標志完整無損,撕毀保修防偽標志,儀器不予保修。4.7、鋰電池倉安裝位置:如圖4—1—⑦。功 能:內置9節2600mAh優質鋰電池,充電時間約3小時。注 意:在首次使用或長時間存放之后或電池電量低時,請使用配套充電器對電池至少充電3小時。4.8、高壓盒電源指示燈安裝位置:如圖4—2—⑧。功 能:打開高壓盒電源開關則指示燈一直閃爍。


牡丹江介質損耗測試儀菜單操作詳細說明?時間設置附屬菜單-1?數據管理附屬菜單-2附說明:時間、日期為該數據組測試時的實時時間;測試項目的設定在“參數設定”中設置。?數據管理附屬菜單附屬菜單-3附說明:HV為測試電壓,Tt為測試時的溫度狀態。?參數設定附屬 附屬菜單-4附說明:1)預設溫度設置方法:該設置項一般設置為“90℃”,溫度100℃;直接點擊“90℃”文字上,按“↑、↓”進行溫度設置。用途:于“加熱測試時”,加熱到設定預設溫度時,停止加熱,然后恒溫;于“自動測試”時,當溫度加熱到預設溫度時,設備將進行自動測試。2)恒溫條件設置方法:該設置項一般設置為“外電極”,直接點擊“外電極”或其它條件文字上,按“↑、↓”進行恒溫條件切換。用途:這是基于預設溫度下的另一外加條件,此條件分:外電極、內電極及平均溫三種;外電極:該電極為加壓極上的溫度,為為接近油溫的溫度;內電極:該電極為測試極上的溫度;平均溫:該溫度是內、外電極的兩組溫度的平均值。

<牡丹江>天正華意電氣設備有限公司 全自動介損測試儀出廠價格

牡丹江介質損耗測試儀方便PT,CT二次做交流耐壓,400V低壓系統做耐壓試驗。11、能夠識別外接高壓電源頻率40Hz~70Hz,允許用工頻電源或串連諧振電源做大容量高電壓介損試驗。12、具有CVT測試功能,可實現CVT的自激法測試,可設置高壓電壓/電流、低壓電壓/電流4個保護限制,確保人身、設備。13、測試CVT時候,不僅能夠自動測試C1和C2的電容值和介損值,而且能夠測試CVT設備的總電容和介損值14、具有CVT變比測量功能。可測量CVT變比、極性和相位誤差。15、具有四通道同時測量功能,方便測試變壓器三相和中性點套管。16、自帶熱敏打印機可打印輸出,帶日歷時鐘方便用戶出測試報告 帶有U盤輸出。17、帶計算機接口。一臺計算機可控制32臺儀器,可集成到綜合高壓試驗車上實現測量、數據處理和報表輸出。18、接地保護功能,當儀器不接地線或接地不良時,儀器不進入正常程序,不輸出高壓。過流保護功能,在試品短路或擊穿時儀器不受損壞。19、觸電保護功能,當儀器操作人員不小心觸電時候,儀器會立即切斷高壓,保障試驗人員的.四、技術指標準確度:Cx±(讀數×1%+1pF)tgδ:±(讀數×1%+0.00040)抗干擾指標: 變頻抗干擾,在200%干擾下仍能達到上述準確度電容量范圍:內施高壓:3pF~60000pF/10kV 60pF~1μF/0.5kV外施高壓:3pF~1.5μF/10kV60pF~30μF/0.5kV分辨率:0.001pF,4位有效數字tgδ范圍:不限,分辨率0.001%,電容、電感、電阻三種試品自動識別。試驗電流范圍:10μA~5A內施高壓:設定電壓范圍:0.5~10kV(可定制12kV) 輸出電流:200mA升降壓方式:電壓隨意設置。比如5123V。試驗頻率: 40-70Hz單頻隨意設置。
