牡丹江振蕩波局放耐壓試驗系統聲明為更好地使用本系統請仔細閱讀使用說明書，并請妥善保管以備日后使用。本公司保留更改本說明書內容的權利和產品更新導致的表述差異。35kV電纜振蕩波局部放電檢測系統 OWTS 60青島天正華意電氣OWTS 60適用于測試6kV～35kV電壓等級電力電纜。輸出電壓60kV，輸出電流達到10mV，是同類產品中輸出功率的設備，節省了現場的試驗時間。小可測電壓達3kV可輕松覆蓋35kV電壓等級以下電纜的振蕩波試驗。圖2 青島天正華意電氣OWTS型35kV電纜振蕩波局部放電檢測系統一、行業標準關于6kV～35kV電纜振蕩波測量系統及測試方法的規定1.1 DL/T 1575-2016《6kV～35kV電纜振蕩波局部放電測量系統》該標準對6kV～35kV電纜振蕩波局放檢測系統性能、檢驗方法、檢驗規則及標識、包裝、運輸等提出了具體的要求。1.2 DL/T 1576-2016《6kV～35kV電纜振蕩波局部放電測試方法》關于電纜局放處理的規定測試電壓及次數根據電纜類型，相應的測試電壓及次數如表1所示。若測試過程中發現放電量急劇增加，應停止升壓測試，嘗試定位排查潛在缺陷。

牡丹江振蕩波局放耐壓試驗系統 技術參數3.1工作條件3.1.1電源：1) 電壓：110-240V2) 頻率：48-63Hz3) 容量：500VA3.1.2環境條件：1) 環境溫度：-35℃～＋55℃2) 相對濕度：不大于95％，無凝露3.2主要技術指標及功能要求3.2.1 電纜振蕩波局部放電測試系統：1)阻尼振蕩波電源輸出電壓：≥60KV(峰值)，≥42.4kV(有效值)；2)阻尼交流頻率范圍：20Hz~1000Hz；3)電感線圈： ≥2.5H；4)電容范圍： 0.02uF~8uF；5)局部放電等級測試范圍：1pC~100nC；6)局部放電測量標準：IEC60270；7)局部放電定位帶寬：150kHz~50MHz，根據電纜長度能自動選擇帶寬；8)介損測量范圍：0.1％~10.0％；9)具備自動局放校準功能10)符合國際標準的耐壓試驗功能11)可描繪耐壓試驗時局放水平及趨勢12)隨時修正局放結果13)自動校準電纜長度、接頭位置和波速14)同時定位多個局放缺陷的位置15)自動測量電纜電容16)自動測量電纜介損tanδ17)自動和手動兩種方式調節頻帶寬度，方便過濾環境噪聲18)根據電纜長度自動調整頻帶寬度以得到反射波形19)充電時間不超過2秒，測試時間100ms以內，為無損測試20)具備混合電纜波速誤差修正功能21)自動和手動分析功能22)緊急停機功能和控制回路23)峰值電壓、相電壓倍數、有效值電壓三種加壓模式24)相位、局放譜圖顯示功能25)自動放電功能26)實時局放水平、位置顯示功能27)局放水平、局放次數切換顯示28)局放校準儀：1pC – 100nC29）便攜式移動，自帶鎖輪3.2.2無局放補償電容SCM 101)電容：0.2μF2)無局放，測試短電纜時使用

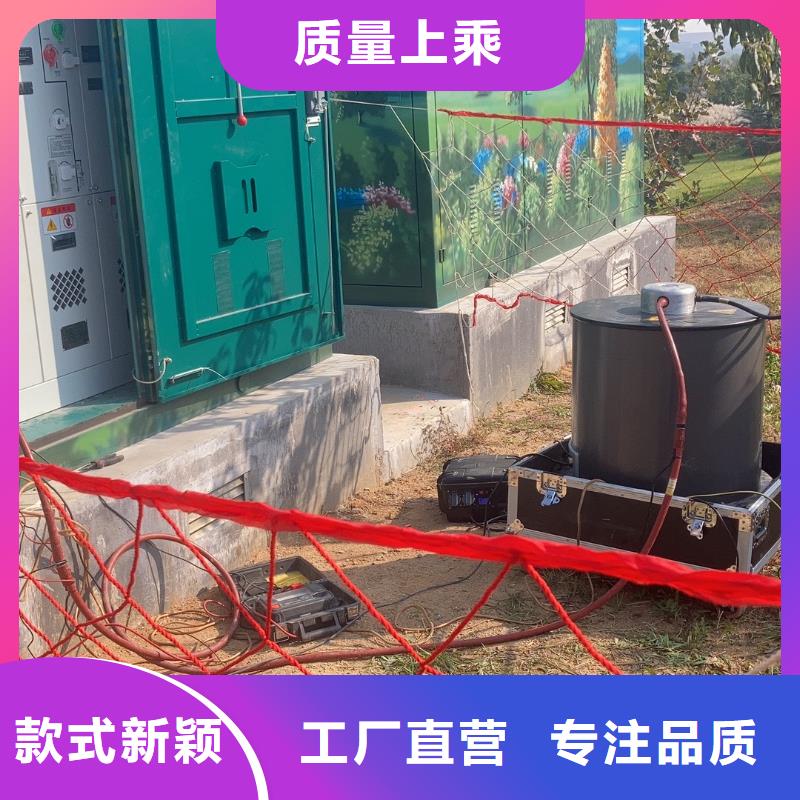

牡丹江振蕩波局放耐壓試驗系統設備操作說明 測試時請將OHV 高壓單元放置于平穩，高度合適的區域。 利用系統電源線接通電源（185V~260V）。 請先將電源線一端接入OHV 單元連接面板的對應接口，然后再接通電源。 5.1 設備操作人員 設備對操作者的操作要求不高，只需熟悉電腦操作即可。 操作時需要連接高壓控制開關和筆記本電腦，外部控制開關和筆記本電腦的放置位置要和OHV 系統高壓單元或其它帶電設施保持適當的距離。 5.2 系統啟動 啟動筆記本電腦，等待無線連接完成后，雙擊桌面上的ohv suite 圖標開始測試。 警告： 該測試系統僅用于對中壓電纜進行局放測試和分析。請勿在筆記本電腦上安裝其它軟件，否則可能影響到系統的使用。如果用戶自行安裝了其它軟件，由此帶來系統性能和精度偏差等問題將不在質保范圍。 6.測試系統OHV suite 版本軟件 6.1 總述 OHV 測試系統軟件的主要功能是局放測試、數據分析和報告生成。下列章節對操作方法加以詳細講解： 雙擊桌面測量軟件圖標，進入測量起始界面：圖6.1：程序模式的測試軟件起始界面 軟件的操作步驟為從上到下，從左至右的模式

牡丹江振蕩波局放耐壓試驗系統電纜振蕩波局放測試系統 系統簡介：TH系列是集成式局部放電定位系統，主要用于中壓電纜的局放診斷。系統測試頻率為20Hz 到1000Hz的阻尼交流電壓（DAC）。系統在測試過程中產生的阻尼交流電壓可達60KV，并結合先進的系統硬件與系統軟件來進行診斷。主要包括： 的電晶體技術和激光控制技術，如高壓電晶體開關； 電子元件，數字式信號處理，如高壓電晶體開關、高壓源； - 數字式信號處理器和過濾器，數據采集裝置A/D轉換器不低于16Bit- 一體化軟件，可兼容其它同類廠家數據，自動導出報告 高壓單元，能產生振蕩波高壓信號，高壓產生器可以產生0-60KV的任意值高壓；對局放信號距離定位無盲區的局放測試裝置，無盲區，能對250m以下電纜進行局放定位；控制用筆記本電腦1臺；操作軟件（中/德/英文版）；外部控制單元；分析軟件（中/德/英文版）；無局放高壓連接線7.5米一條，并具備防脫落設計；電源線、接地線、校驗線、急停線；系統電壓下局放量小于1pC 。局放分析軟件無限制安裝，可以任意電腦安裝分析，兼容各同類廠家數據分析同時具備內置TDR校正測試功能，含超低頻VLF功能，雙端測量分析功能，可任意選擇分析相位區間測試報告一鍵自動生成 ，測試結束后及自動生成測試報告

牡丹江振蕩波局放耐壓試驗系統系列是集成式局部放電定位系統，主要用于中壓電纜的局放診斷。系統測試頻率為20Hz 到幾百赫茲的阻尼交流電壓（DAC）。 M60系列是集成式局部放電定位系統，主要用于中壓電纜的局放診斷。系統測試頻率為20Hz 到幾百赫茲的阻尼交流電壓（DAC）。系統在測試過程中產生的阻尼交流電壓可達60kV，并結合先進的系統硬件與系統軟件來進行診斷，系統集VLF與DAC一體，即可測量電纜的振蕩波局放又可做電纜的超低頻耐壓試驗，現場電壓測試結合了非破壞性局放測試以及介質損耗測量，是對電纜的投運，維修以及維護來講一種基礎并有效的測試手段。M60結合了幾乎針對所有中壓電纜類型，如XPLE以及紙質絕緣的電纜的必要測試電壓以及診斷工具。系統在測試過程中產生的阻尼交流電壓可達60kV，并結合先進的系統硬件與系統軟件來進行診斷，主要包括：的電晶體技術和激光控制技術，如高壓電晶體開關； 電子元件，數字式信號處理，如高壓電晶體開關、高壓源； 數字式信號處理器和過濾器； 無線連接以及計算機內置系統，包括局放探測器、控制單元和局放分析器。
