變壓器容量及空載負載測試儀牡丹江

牡丹江變壓器容量特性測試儀綜合實驗此界面是變壓器材質測試的主要結果界面。注意：進行此實驗之前要對變壓器的所有參數進行測試，包括變壓器的容量，變壓器的直阻，變壓器的外觀參數都要進行準確的測試。4.5.1基本概念：本儀器可判斷出變壓器高低壓繞組材質。線圈銅或鋁材質的不同，導致變壓器容量、體積、質量、匝比、導線截面積、直流電阻、電阻溫升曲線等參數均有所變化，這些參數之間又相互影響。對于固定型號與容量的配電變壓器，由于國標嚴格規定了其設計與制造流程，對線圈直流電阻值、損耗等規定了參考值。生產廠家采用鋁代銅時，就會在沒有明確規定的變壓器的某些參數（例如體積）上做文章，例如，為保證鋁繞組變壓器的直阻、損耗與同型號銅繞組變壓器的參數對應，以符合的標準，在變比和鐵心相同的情況下，增大鋁線圈的截面，這會導致變壓器體積增大。有的廠家為使變壓器器身及體積變化不太明顯，采用減小鋁線截面，這將導致繞組直流電阻、損耗增大；或者在保證變比不變的情況下，減少線圈匝數，減小線圈長度，這將導致變壓器阻抗電壓發生改變，這將會導致變壓器容量變化，廠家則利用目前變壓器容量的判斷僅僅根據變壓器阻抗電壓百分值推斷，且允許有10％誤差的規定，適當減小變壓器容量。另外，金屬的電阻值會隨著溫度的升高而增大，這主要是因為電阻率與溫度間近似地存在線性關系，銅和鋁的電阻值隨溫度的變化情況不一致，因此也可以結合變壓器繞組直流電阻溫度系數鑒別繞組材質的方法。實際上即使變壓器容量相同、線圈采用的材質相同，由于廠家生產工藝、結構等因素的差異，也會導致體積不同。本系統將變壓器容量、外觀參數、直阻、匝比作為變壓器材質檢驗的重要影響影響因素，將這些數據與數據庫參數進行對比，通過大量試驗確定影響因子的權重，建立影響變壓器線圈材質的概率分布模型，確定變壓器繞組的材質分析模型。測試儀采用直流電阻和常規變壓器容量測試的“二合一”的方法，通過模糊數據分析方法，進行準確的數據換算正確判斷出干式變壓器容量的大??；進一步利用直阻數據并綜合變壓器變比數據、變壓器的本體外觀數據、實驗溫度數據等進行大量的優化組合判斷，通過綜合計算計算出高低壓包的材質“銅鋁因子”，進而得出變壓器材質為銅鋁的判斷結果。

牡丹江變壓器容量特性測試儀容量測試結果準確率達100％。它一種設備相當于五種設備：有源變壓器容量測試儀＋變壓器損耗參數測試儀＋零序阻抗測試儀＋諧波分析儀＋示波器。它可對各種變壓器的容量、空載電流、空載損耗、短路損耗、阻抗電壓、零序阻抗等一系列工頻參數進行精密的測量，并能測量空負載試驗時的電壓、電流失真度和諧波含量，還可以進行矢量分析。該儀器具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點完全可取代以往利用多表法測量變壓器損耗和容量的方法，接線簡單，測試、記錄方便，大大提高了工作效率。它以大屏幕彩色液晶作為顯示窗口，菜單操作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷，是各級電力用戶的 產品。

牡丹江變壓器容量特性測試儀容量測試3.1容量參數設置在主菜單界面選定“容量測試”項，進入容量測試前的參數設定界面（圖三）。一次電壓：進行變壓器容量的判定之前，需要正確輸入變壓器的工作電壓，該項為變壓器的一次額定電壓值。單位為kV。二次電壓：進行變壓器容量的判定之前，需要正確輸入變壓器的工作電壓，該項為變壓器的二次額定電壓值。單位為kV。一次電壓、二次電壓的可輸入值不高于500kV，同時如果輸入的數值不包括在下列電壓等級時，儀器自動將“變壓器類型”改變為“其他變壓器”。測試“其他變壓器”的容量時，需要輸入被測變壓器的“阻抗電壓”，才能進行準確的變壓器容量測量。本儀器包含的變壓器電壓等級包括：10kV/0.4kV、10kV/3kV-6.3kV、35kV/0.4kV、35kV/3.5kV-11kV、6kV/0.4kV、6kV/3kV-3.15kV、6.3kV/0.4kV、6.3kV/3kV-3.15kV、10.5kV/0.4kV、10.5kV/3kV-6.3kV、11kV/0.4kV、11kV/3kV-6.3kV等12項（/前方為變壓器的一次額定電壓，/后為變壓器的二次額定電壓）。變壓器類型：設定被試變壓器的類型。主要設定有“SJ（73）配變”、“S7.S9(及以上)配變”、“干式變壓器”、“其他變壓器”等四個備選項。其中，“其他變壓器”的概念是指，所測變壓器的額定電壓未在上表所列出的電壓等級范圍之內的變壓器、非配電變壓器的特種變壓器等等變壓器。當選用“S7.S9(及以上)配變”項時，容量測試完畢后，系統將根據測得的被試品的負載損耗，來推定被試變壓器究竟屬于哪一種類型的變壓器，以供工作人員參考。另外S9(11)配變與S9(11)電變的不同，請參考國標《JB/T 3837-2010變壓器類產品型號編制方法》的規定。阻抗電壓：當測試“其他變壓器”時，輸入準確地阻抗電壓，才能進行準確地容量測量?？梢灾苯佑脭底宙I輸入數據。當測試“其他變壓器”以外的其他變壓器時，該項將根據額定電壓和變壓器類型顯示國標阻抗電壓。一般情況下該項值無需修改，即可進行正常的容量測試。只有當試品變壓器銘牌所標阻抗電壓與該項所顯示值相差較大時，則建議改變其值，使其更接近銘牌所標注的“阻抗電壓”值，將更有助于變壓器容量的測試。

牡丹江變壓器容量特性測試儀圖十九 單相短路結果圖4.4.4三相短路a) 為確保儀器測量數據的準確度，施加于測試電路的電流必須大于50％額定電流。b)在參數設置界面中，正確設置測試的變壓器容量，額定高壓、額定低壓，按銘牌所標值輸入。c)按照接線圖接線，做負載實驗時變壓器的非加壓側的三個出線端人工短連接。d)接線無誤后，如使用觸摸功能可以在彩色液晶上的‘開始測試’按鈕區域直接點擊，或使用外部按鍵時按‘確認’按鍵，‘開始測試’按鈕轉換成‘測試中...’按鈕，施加電流電壓，等待數據穩定后，人工按鍵結束測試。使用觸摸功能時在彩色液晶上的‘測試中...’按鈕區域直接點擊，使用外部按鍵時按‘確認’按鍵，結束測試，測試儀自動給出測試的結果。e)測試完畢顯示出當前各相的實際電壓、電流、功率，校正后的短路電壓百分比Uk％即阻抗電壓、測試負載損耗以及校正后的負載損耗（非額定電流條件下短路試驗時將測量的功率損耗和短路電壓校正到額定電流條件時的數值）。

牡丹江變壓器容量特性測試儀變壓器材質分析儀（觸摸屏版）是我公司研發人員在原我司變壓器容量測試儀基礎上升級而成。延續了我司原儀器的體積小巧、操作簡單、使用方便等優點，并升級了內部處理器、數據采集系統、國標數據，使儀器可用范圍更寬，測試精度更高。本儀器包含了變壓器容量、變壓器空載損耗、變壓器負載損耗以及其代號水平判定等功能。儀器內部自帶能可充電電池，無需外接電源即可工作。電池一次完全充電可連續測量100臺套以上的變壓器。此外，儀器內可提供三相精密50Hz正弦波交流測試電源，在測量變壓器容量及變壓器負載損耗時不需要外接三相測試電源及調壓器、升流器等輔助設備，從而大大提高了您的工作效率。本儀器為多功能測量儀器，相當于往常四種測試儀器：即有源變壓器容量測試儀＋變壓器特性參數測試儀＋變壓器直流電阻測試儀＋變壓器材質分析儀。它可對多種變壓器的材質、容量、型式、空載電流、空載損耗、負載損耗、阻抗電壓、直流電阻等一系列工頻參數進行精密的測量。本產品具有體積小、重量輕、測量準確度高、穩定性好、操作簡單等諸多優點。完全可以取代以往利用多表法測量變壓器損耗和容量的方法，接線更簡單，測試、記錄更方便，使您的工作效率得到了大幅度的。

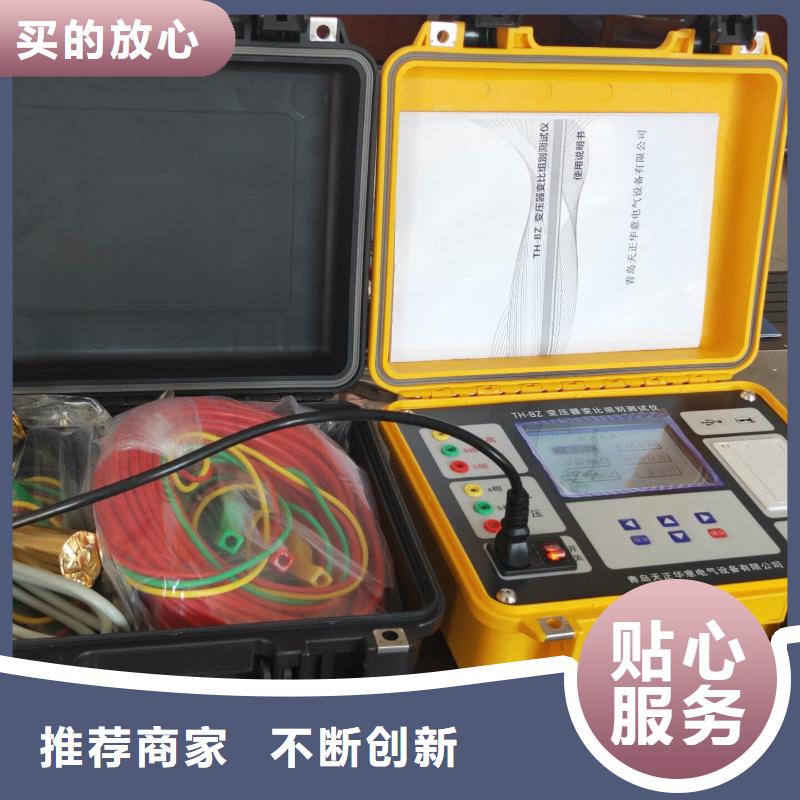

牡丹江變壓器容量特性測試儀第二章 技術指標1、輸入特性有源部分：電壓測量范圍：0~10V 電流測量范圍：0~10A無源部分：電壓測量范圍：0~800V 寬量限（可以外接電壓互感器）。電流測量范圍：0~100A內部全部自動切換量程（可以外接電流互感器）。2、準確度：電壓、電流、頻率：±0.2％功率：±0.2％（CosΦ＞0.1），±0.3％（0.02＜CosΦ＜0.1）3、匝比測試精度：0.2％4、直阻參數I.輸出電流：＜5mA、40mA、200mA、1A、5A、10AII.分辨率：0.1μΩIII.量程： 100Ω-20KΩ （＜5mA檔）a.1Ω-250Ω （40mA檔）b.100mΩ-50Ω (200mA檔)c.5mΩ-10Ω (1A檔)d.1mΩ-2Ω (5A檔)e.0.5mΩ-0.8Ω (10A檔)IV.準確度：大于5毫安：2‰ 小于5毫安： 5‰5、工作溫度：－10℃~ ＋40℃6、絕緣：⑴ 電壓、電流輸入端對機殼的絕緣電阻≥100M?。⑵ 工作電源輸入端對外殼之間可承受工頻2KV（有效值）、歷時1分鐘試驗。7、體積：41cm×35cm×18cm8、重量：6Kg第三章 結構外觀儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分都在主機內部，其主機外箱采用高強度進口防水注塑機箱，堅固耐用，配件箱用來放置測試導線及工具。3.1 結構尺寸圖一 主機與配件箱尺寸3.2 面板布置圖二 面板布置圖面板布置圖說明：列是變壓器特性測試輸入端子，有電壓輸入端子（Ua、Ub、Uc、Un）輸入范圍（0-750V），電流輸入端子（Ia＋Ia-Ib＋Ib-Ic＋Ic-）輸入范圍（0-100A）；第二列是容量測試端子，包括（UaUbUcUn；IaIbIc）；第三列是變壓器綜合測試端子，變比測試，匝比測試；第四列是直流電阻測試端子，接地端子；一列是溫度采集，變壓器外觀數據電子卡尺采集端子，上部是電源插座、工作開關；面板左下方為液晶顯示屏；液晶右側為打印機和控制鍵盤。

牡丹江變壓器容量特性測試儀容量測試3.1容量參數設置在主菜單界面選定“容量測試”項，進入容量測試前的參數設定界面（圖三）。一次電壓：進行變壓器容量的判定之前，需要正確輸入變壓器的工作電壓，該項為變壓器的一次額定電壓值。單位為kV。二次電壓：進行變壓器容量的判定之前，需要正確輸入變壓器的工作電壓，該項為變壓器的二次額定電壓值。單位為kV。一次電壓、二次電壓的可輸入值不高于500kV，同時如果輸入的數值不包括在下列電壓等級時，儀器自動將“變壓器類型”改變為“其他變壓器”。測試“其他變壓器”的容量時，需要輸入被測變壓器的“阻抗電壓”，才能進行準確的變壓器容量測量。本儀器包含的變壓器電壓等級包括：10kV/0.4kV、10kV/3kV-6.3kV、35kV/0.4kV、35kV/3.5kV-11kV、6kV/0.4kV、6kV/3kV-3.15kV、6.3kV/0.4kV、6.3kV/3kV-3.15kV、10.5kV/0.4kV、10.5kV/3kV-6.3kV、11kV/0.4kV、11kV/3kV-6.3kV等12項（/前方為變壓器的一次額定電壓，/后為變壓器的二次額定電壓）。變壓器類型：設定被試變壓器的類型。主要設定有“SJ（73）配變”、“S7.S9(及以上)配變”、“干式變壓器”、“其他變壓器”等四個備選項。其中，“其他變壓器”的概念是指，所測變壓器的額定電壓未在上表所列出的電壓等級范圍之內的變壓器、非配電變壓器的特種變壓器等等變壓器。當選用“S7.S9(及以上)配變”項時，容量測試完畢后，系統將根據測得的被試品的負載損耗，來推定被試變壓器究竟屬于哪一種類型的變壓器，以供工作人員參考。另外S9(11)配變與S9(11)電變的不同，請參考國標《JB/T 3837-2010變壓器類產品型號編制方法》的規定。阻抗電壓：當測試“其他變壓器”時，輸入準確地阻抗電壓，才能進行準確地容量測量。可以直接用數字鍵輸入數據。當測試“其他變壓器”以外的其他變壓器時，該項將根據額定電壓和變壓器類型顯示國標阻抗電壓。一般情況下該項值無需修改，即可進行正常的容量測試。只有當試品變壓器銘牌所標阻抗電壓與該項所顯示值相差較大時，則建議改變其值，使其更接近銘牌所標注的“阻抗電壓”值，將更有助于變壓器容量的測試。

牡丹江變壓器容量特性測試儀功能特點1、可測量各種配電變壓器的容量，無源測量，方便、準確。2、內部自帶電源、自動產生三相大功率測試電源。3、可測量各種類型的變壓器的空載電流、空載損耗、短路電壓、短路損耗。4、通過空載試驗可準確判定被測變壓器的型號，包括：油浸式S7、S9、S11、S13、S15、S20、S21、S22、S25；干變SCB9、SCB10、SCB11、SCB12、SCB13、SCB14、SCB15、SCB17、SCB18、SCB19等各種類型的變壓器。5、可自動進行波形畸變校正，溫度校正（提供簡單的溫度校正和附加損耗分別校正兩種方式），電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），非常適合沒有做稍大容量變壓器短路試驗條件的單位。6、可測量電壓和電流的諧波含量和總諧波失真度。7、可進行簡單的矢量分析，繪制矢量圖。8、顯示各電參量的波形圖，做為示波器使用。9、電壓回路寬量限：電壓可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。10、電流量程分高低檔，可保證100A測量范圍，小可保證毫安級的幅值準確測量，可滿足PT的阻抗電壓測量。11、容量測量范圍：20kVA~800000kVA（三相變）5kVA~100000kVA（單相變）12、電池剩余電量百分數指示功能，絕非簡單的虧電報警。13、大屏幕、高亮度的彩色液晶顯示，全漢字菜單及操作提示實現友好的人機對話，導電硅膠觸摸按鍵使操作更簡便，按鍵壽命更長。14、用戶可隨時將測試的數據通過微型打印機將結果打印出來。15、測試結果存儲功能，可存儲200組容量測試數據。

牡丹江變壓器容量特性測試儀技術參數1、內置電源輸出范圍電壓：0～10V電流：0～10A2、特性通道測試量程及精度電壓量程：AC 750V。精度，±0.2％（F.S）±1個字電流量程：AC 100A。精度，±0.2％（F.S）±1個字3、直阻測試量程0.001Ω-0.1Ω （10A）0.03Ω-1Ω （5A）0.06Ω-5Ω （1A）0.1Ω-50Ω （200mA）0.3Ω-200Ω （40mA）100Ω-100kΩ （0.1） ±1.0％（F.S）（0.02＜CosΦ＜0.1）空（負）載損耗測量：±2％（0.1≤CosΦ≤1）7、變壓器容量測試范圍6.3~125000KVA8、工作溫度-20℃～＋60℃9、充電器電源要求市電 AC160V～265V10、絕緣度⑴、容量測試、電壓、電流輸入點對機殼的絕緣電阻≥100MΩ⑵、充電電源輸入對機殼之間承受工頻2KV（有效值），測試時長1分鐘11、體積40cm×30cm×19cm12、重量5㎏ 四、界面及功能介紹1、操作面板示意圖本儀器操作面板如圖一所示：包括打印機、液晶屏、容量測試接線孔、特性測試接線柱、變比測試接線孔、直阻測試接線柱以及數據上傳通訊接口等。圖一 操作面板布置示意圖2、主菜單打開電源開關后，自動進入進入主菜單界面（圖二）。主菜單中主要包括：“容量測試”、“特性測試”、“直阻測試”、“材質分析”、“數據管理”、“系統設置”等六項。用戶觸摸屏直接選定所需功能進入
