牡丹江變壓器有載開關測試儀單相變壓器測試①單相測試主要用于測量單相變壓器的短路阻抗，在短路阻抗測量界面下選擇“5、單相變壓器測試”，按“確認”鍵進入短路阻抗參數設置界面，同圖五。在參數設置界面輸入相關參數后按“確認”鍵，進入測試界面，如圖十三：圖十三②接線方法短接變壓器的對側接線端子a-x。單相電源接儀器的“入IA”、“入IB”，黃色測試鉗一端接變壓器接線柱，另一端接儀器的“出IA”和“出Ua”；綠色測試鉗一端接變壓器接線柱，另一端接儀器的“出IB“和“出Uo”，如圖十四所示2、變壓器三相負載的測量 圖十四①測試方法在主菜單界面選擇“三相負載”菜單，按“確認”鍵進入參數設置界面，如圖十五： 圖十五按“選擇”鍵選擇輸入項；←、→ 鍵用來改變輸入位；↑、↓鍵用來改變輸入位數值的大??；按“返回”鍵退出參數設置界面；按“確認”鍵保存當前參數后即可進入測量界面，如圖十六：圖十六在此測量界面按“打印”鍵可打印數據；按“存儲”鍵存儲數據（可選存儲介質：本機、優盤）；按“確認”鍵鎖屏，按“取消”鍵重新測量，按“返回”鍵返回上一界面。說明：A、顯示的“阻抗電壓” 、“額定損耗”均是指參數輸入折算溫度下的折算值。B、由于附加損耗中各部分損耗與頻率的關系各不同，而且各部分所占的比例也難分開，不好校正，當負載試驗電源的頻率與額定頻率相比其偏差小于5%時，對負載損耗的測量精度影響不大，滿足本儀器精度。 即負載損耗測試適用的電源頻率為50Hz±5%。當試驗頻率不等于額定頻率時（其偏差小于5%），負載損耗可以認為近似相等。

牡丹江變壓器有載開關測試儀儀器操作測試5.1測試前的準備：① 接地線：從儀器面板上的“〨接地端”連接到大地。② 按第四章“試驗接線”對應接線圖接線，檢查接線準確無誤。③ 將“電源調節”旋鈕逆時鐘旋轉調節到小位置。④ 將“電源啟?！卑粹o置于彈起位置（指示燈熄滅），停止電源輸出。5.2主界面功能介紹：將電源線插入儀器的220V電源插座，打開電源開關，接通電源，程序啟動Windows XP系統，待程序啟動完畢，點擊圖標【有載開關測試系統】，程序進入測試主界面如下圖六所示。圖六5.3交流試驗測試操作流程 （參考圖八、圖九、圖十）5.3.1測試前設置相關參數信息設置：點擊菜單區中【信息設置】項，即可打開信息設置窗口，如圖七所示：用戶只需要對信息設置菜單中的【信息設置】項進行設置，不需要對其他三項（通道設置、AD設置、系統校準設置）進行設置或修改。參數設置方法：雙擊桌面上快捷〖文通〗圖標，選擇該功能的手寫或鍵盤輸入法，便可進行參數設置或修改。設置參數主要包括用戶信息和設備信息。這些信息要在系統數據庫中存儲，以便以后的查詢、打印報告等操作。信息設置中的“分接方式”參數設置，可以從主界面“分接方式”中設置，也可在該表格中設置，將該參數設置成與實際有載開關檔位的動作方向相同，便于記錄有載開關檔位的動作方向與測試波形的對應關系。

<牡丹江>天正華意電氣設備有限公司 可定制的牡丹江有載分接開關測試儀生產廠家
可定制的牡丹江有載分接開關測試儀生產廠家 <牡丹江>天正華意電氣設備有限公司

牡丹江變壓器有載開關測試儀采用交流法與直流法相結合方式解決了分接開關帶繞組狀態下現場試驗問題采用交流法在現場有載分接開關帶繞組狀態下，能真實的測試出有載開關的過度波形，通過對交流波形的解析結果是 性的，不存在無法判讀等技術爭議問題。采用直流法在現場有載分接開關帶繞組狀態下，能真實的測試出有載開關的直流過度電阻，通過驗證現場測試出的過度電阻值與出廠值是一致的，不存在技術差異問題。交流法與直流法相結合方式解決了在現場有載分接開關帶繞組狀態下試驗問題，通過分析測試出的交流過度波形和直流過度電阻值，能準確判斷出開關過渡電阻斷線、觸頭接觸不良、過渡電阻橋接時間超規程要求等設備的隱性缺陷。使用《交直流參數變壓器有載開關現場檢測裝置》在現場測試已積累了豐富的經驗，并已獲取了多臺開關實測事例。《交直流參數變壓器有載開關現場檢測裝置》將成為現場常規測試設備，已得到推廣應用。1.3采用交直流法在現場檢測變壓器有載開關的過度波形有標準依據電力行業新標準對有載分接開關現場試驗項目、試驗方法、缺陷判斷依據做出了明確規定：新標準在4.1 試驗項目、周期及標準，第1項規定：測試項目“測量過渡電阻值”中規定，“電阻值與銘牌值的偏差不大于±10%?！?。新標準在4.1 試驗項目、周期及標準，第8項規定：測試項目“測量觸頭變換程序、電流的連續性、三相開斷不同步時間”中規定采用交流方法測量，新標準在4.1 試驗項目、周期及標準，第8項規定：判斷有載分接開關是否良好的標準依據是：“1) 與制造企業技術要求相符； 2) 測試電流無斷續； 3) 三相開斷不同步時間不大于3 ms?！?。觀察開關過度波形（即：交流電流測試波形）的連續性，電流波形是連續的，說明開關觸頭接觸良好，若電流波形出現不連續斷點，說明開關存在隱患。新標準在4.1 試驗項目、周期及標準，第8項規定：新標準對交流方法測試周期也作出了明確規定：“1) 交接時；2) 分接開關大修時；3) 隨同變壓器檢修試驗周期”。新標準在“第4章現場測試，第4.1節試驗項目、周期及標準，第1項：測量過渡電阻值周期：“更換過渡電阻時”，也就是說新標準規定測量過渡電阻值只需在“更換過渡電阻時”僅測試一次，以后不要隨同常規檢修測試了，因為從已測試出的交流波形中能明確觀察出過渡電阻的斷開等故障。

<牡丹江>天正華意電氣設備有限公司 可定制的牡丹江有載分接開關測試儀生產廠家

牡丹江變壓器有載開關測試儀接線方法短接變壓器對側繞組接線端子a-b-c，單相電源接儀器的“入IA”、“入IB”，黃色測試鉗一端接變壓器接線柱，另一端接儀器的“出IA”和“出Ua”；綠色測試鉗一端接變壓器接線柱，另一端接儀器的“出IB“和“出Uo”，如圖十所示（測量B相參數時的接線）：注意：更改加壓繞組時請切斷試驗電源以確保！圖十 3）分相Y型連接①分相Y型連接是指高壓側為Y型但沒有中性點引出、低壓側為d型或y型的變壓器，其特點為可以使用單相法測試但不能直接測出某一相阻抗參數，而是測試其中兩相參數和后進行折算。在短路阻抗測量界面下選擇“3、分相Y型連接”，按“確認”鍵進入短路阻抗參數設置界面，同圖五。具體測量過程及操作步驟請參照“2）分相YN型短路阻抗測試”。②接線方法短接變壓器對側繞組接線端子a-b-c，單相電源接儀器的“入IA”、“入IB”，黃色測試鉗一端接變壓器接線柱，另一端接儀器的“出IA”和“出Ua”；綠色測試鉗一端接變壓器接線柱，另一端接儀器的“出IB“和“出Uo”，如圖十一所示（測量BC兩相復合參數時的接線）：注意：更改加壓繞組時請切斷試驗電源以確保！圖十一4）分相D型連接①分相D型連接是指高壓側為D型、低壓側為d型或y型的變壓器，其特點同分相Y型連接，但折算方法不同。在短路阻抗測量界面下選擇“4、分相D型連接”，按“確認”鍵進入短路阻抗參數設置界面，同圖五。具體測量過程及操作步驟請參照“2）分相YN型短路阻抗測試”。②接線方法短接變壓器對側繞組接線端子a-b-c后，還需依次短接本側繞組的B-C、C-A、A-B端子。單相電源接儀器的“入IA”、“入IB”，黃色測試鉗一端接變壓器接線柱，另一端接儀器的“出IA”和“出Ua”；綠色測試鉗一端接變壓器接線柱，另一端接儀器的“出IB“和“出Uo”，如圖十二所示（測量BC兩相復合參數時的接線）：注意：更改加壓繞組時請切斷試驗電源以確保！

<牡丹江>天正華意電氣設備有限公司 可定制的牡丹江有載分接開關測試儀生產廠家 可定制的牡丹江有載分接開關測試儀生產廠家 <牡丹江>天正華意電氣設備有限公司

牡丹江變壓器有載開關測試儀儀器內置不掉電存儲器，可長期存儲測量數據，儀器自帶打印機，大屏幕液晶顯示，全部中文菜單及操作提示，操作簡單直觀。二、主要功能與特點：1. 短路阻抗的測量:用于變壓器的低壓短路阻抗實驗，可在同一屏幕下三相或單相顯示測量電壓、電流、有功功率、阻抗值、阻抗電壓百分比、電抗值、漏感值等參數。2. 空載損耗的測量:儀器顯示三相電壓、三相電流、三相功率，儀器顯示施加電源波形的畸變率，并計算出變壓器的空載電流百分比和空載損耗。3. 負載損耗的測量:顯示三相電壓、三相電流、三相功率，自動計算出變壓器的阻抗電壓百分比，折算到額定溫度、額定電流下的負載損耗，儀器帶有頻率折算功能，能夠在較寬頻率范圍內準確測量。4. 分相測量:用于檢查三相變壓器單相繞組的缺陷或現場無三相電源的情況。分相測試采用單相電源，分別測量出每一個單相數據后，可自動折算成三相的參數。5. 零序阻抗的測量：零序阻抗的測量適用于高壓側星形接線帶中性點的變壓器，儀器可記錄零序阻抗、零序電抗、零序電感、阻抗角、零序電阻。6. 儀器具有諧波分析功能，可測量多次諧波的含有率及總畸變率，并帶有原始波形及柱狀圖顯示。7. 儀器大屏幕液晶顯示，可在同一屏幕顯示三相電壓、三相電流、三相功率、三相阻抗值、三相阻抗電壓百分比、三相電抗值、三相漏感值、三相平均電壓、平均電流、三相總功率和相關數據。儀器采用中文菜單，中文提示，操作簡單。8. 儀器備有U盤接口，可隨時將儀器內存儲的數據導入U盤，儀器測試時可直接存入U盤。9. 內置存儲器，掉電不丟失，儀器可存儲400組數據。11.系統自帶打印機，可打印測試數據， 也可打印內存瀏覽數據。12. 日歷、時鐘功能，可進行時間校準。

牡丹江變壓器有載開關測試儀采用交流法與直流法相結合方式解決了分接開關帶繞組狀態下現場試驗問題采用交流法在現場有載分接開關帶繞組狀態下，能真實的測試出有載開關的過度波形，通過對交流波形的解析結果是 性的，不存在無法判讀等技術爭議問題。采用直流法在現場有載分接開關帶繞組狀態下，能真實的測試出有載開關的直流過度電阻，通過驗證現場測試出的過度電阻值與出廠值是一致的，不存在技術差異問題。交流法與直流法相結合方式解決了在現場有載分接開關帶繞組狀態下試驗問題，通過分析測試出的交流過度波形和直流過度電阻值，能準確判斷出開關過渡電阻斷線、觸頭接觸不良、過渡電阻橋接時間超規程要求等設備的隱性缺陷。使用《交直流參數變壓器有載開關現場檢測裝置》在現場測試已積累了豐富的經驗，并已獲取了多臺開關實測事例?！督恢绷鲄底儔浩饔休d開關現場檢測裝置》將成為現場常規測試設備，已得到推廣應用。1.3采用交直流法在現場檢測變壓器有載開關的過度波形有標準依據電力行業新標準對有載分接開關現場試驗項目、試驗方法、缺陷判斷依據做出了明確規定：新標準在4.1 試驗項目、周期及標準，第1項規定：測試項目“測量過渡電阻值”中規定，“電阻值與銘牌值的偏差不大于±10%?！薄Ｐ聵藴试?.1 試驗項目、周期及標準，第8項規定：測試項目“測量觸頭變換程序、電流的連續性、三相開斷不同步時間”中規定采用交流方法測量，新標準在4.1 試驗項目、周期及標準，第8項規定：判斷有載分接開關是否良好的標準依據是：“1) 與制造企業技術要求相符； 2) 測試電流無斷續； 3) 三相開斷不同步時間不大于3 ms?！?。觀察開關過度波形（即：交流電流測試波形）的連續性，電流波形是連續的，說明開關觸頭接觸良好，若電流波形出現不連續斷點，說明開關存在隱患。新標準在4.1 試驗項目、周期及標準，第8項規定：新標準對交流方法測試周期也作出了明確規定：“1) 交接時；2) 分接開關大修時；3) 隨同變壓器檢修試驗周期”。新標準在“第4章現場測試，第4.1節試驗項目、周期及標準，第1項：測量過渡電阻值周期：“更換過渡電阻時”，也就是說新標準規定測量過渡電阻值只需在“更換過渡電阻時”僅測試一次，以后不要隨同常規檢修測試了，因為從已測試出的交流波形中能明確觀察出過渡電阻的斷開等故障。

<牡丹江>天正華意電氣設備有限公司 可定制的牡丹江有載分接開關測試儀生產廠家 <牡丹江>天正華意電氣設備有限公司

牡丹江變壓器有載開關測試儀變壓器有載分接開關參數測試儀一、論述測試方法及測試標準1.1長期以來在現場采用直流方法試驗存在的問題長期以來，電力行業在變電站現場檢測變壓器有載分接開關的過度波形，一直采用直流方法進行試驗，所獲取的波形與分接開關制造商出廠試驗波形進行比對。由于分接開關制造商出廠試驗波形是對裸開關進行試驗，而在變電站現場檢測是在變壓器有載分接開關帶繞組狀態下進行的試驗，開關帶繞組狀態下電路中存在電感和電容量，使得直流試驗電流通過繞組在開關切換時不能突變，造成測試出的過度波形兩者差異很大，在分析波形時會出現無法判讀等問題，使開關制造商與開關使用方在判斷開關故障時產生很大爭議。目前使用的《直流法有載開關測試儀》在開關帶繞組狀態下進行測試時，要求對波形要做濾波處理(儀器內設有濾波處理功能)，經過濾波處理后的開關過度波形是不真實的波形，不能真實反應出有載開關在開關動作過程中存在的缺陷。從技術方面分析，《直流法有載開關測試儀》由于受測試技術方法和技術能力的限制，在使用過程中還存在諸多不足，主要表現在以下幾個方面：a) 直流測試由于其測試原理、技術能力等原因，有時測試獲取的波形與制造商給出的波形差異較大，無法給出準確分析結論。諾在現場吊出分接開關，甩開繞組再進行檢查、試驗，必將影響新設備、大修后設備的投運。為防止分接開關事故，有些地方甚至將無法判定分接開關是否存在缺陷的變壓器改做無載調壓變壓器運行。b) 直流試驗方法僅適用于繞組中性點處并有中性點抽出的有載分接開關測試，對繞組中性點以外的其它位置(線端、中部等)處的有載分接開關以及單相變壓器有載分接開關不能測試。c) 測試出的部分直流波形有異常但無法判定分接開關動作特性是否正常，諾投入運行，不能保證分接開關的運行。d) 近年來在變壓器設計上采用了很多新技術，如電抗式分接開關、真空斷路器式分接開關等使用，直流測試方法已不能滿足現場試驗需要。

牡丹江變壓器有載開關測試儀變壓器三相空載測試接線圖注：1、空載測試中，高壓側有高壓，請遠離！注意！2、三相空載測試中，低壓端施加到額定電壓，非測試端開路；負載測試中，高壓端施加到額定電流，低壓端可靠短路。3）單相的測量: 當需檢查變壓器單相故障時需用單相法測量。在主菜單界面選擇“單相測量”菜單，按“確認”鍵進入單相選擇菜單界面，如圖二十一： 圖二十一根據變壓器的聯結選擇不同測試相，需注意不同聯結單相折算三相公式不同，不能選錯！負載星接和空載星接是指變壓器測試中加壓側為星型接法，負載角接和空載角接是指變壓器加壓側為角型接法。 3.1)變壓器負載的單相測量①測試方法 在單相測量選擇菜單，選擇“負載星接”或“負載角接” ，按“確認”鍵進入負載的單相測量參數設置界面，同圖十五。輸入好參數后，按確認鍵進入測量界面如圖二十二： 圖二十二在此界面按“確認”鍵記錄當前所測繞組的參數，按“選擇”鍵選擇加壓繞組（AB、BC、CA依次循環顯示）；按“打印”鍵打印當前結果，按“存儲”鍵存儲當前數據；按“返回”鍵返回上一界面。測量完一相后，調壓器歸零斷電，改變外部到變壓器的接線，然后按“選擇”鍵選擇與之相對應的加壓繞組，調壓器升壓，升到額定電流后，按“確認”鍵記錄數據。AB、BC、CA三相測量完成后按“←”或“→”鍵顯示三相記錄數據和折算結果。

<牡丹江>天正華意電氣設備有限公司 可定制的牡丹江有載分接開關測試儀生產廠家

牡丹江變壓器有載開關測試儀采用交流法與直流法相結合方式解決了分接開關帶繞組狀態下現場試驗問題采用交流法在現場有載分接開關帶繞組狀態下，能真實的測試出有載開關的過度波形，通過對交流波形的解析結果是 性的，不存在無法判讀等技術爭議問題。采用直流法在現場有載分接開關帶繞組狀態下，能真實的測試出有載開關的直流過度電阻，通過驗證現場測試出的過度電阻值與出廠值是一致的，不存在技術差異問題。交流法與直流法相結合方式解決了在現場有載分接開關帶繞組狀態下試驗問題，通過分析測試出的交流過度波形和直流過度電阻值，能準確判斷出開關過渡電阻斷線、觸頭接觸不良、過渡電阻橋接時間超規程要求等設備的隱性缺陷。使用《交直流參數變壓器有載開關現場檢測裝置》在現場測試已積累了豐富的經驗，并已獲取了多臺開關實測事例。《交直流參數變壓器有載開關現場檢測裝置》將成為現場常規測試設備，已得到推廣應用。1.3采用交直流法在現場檢測變壓器有載開關的過度波形有標準依據電力行業新標準對有載分接開關現場試驗項目、試驗方法、缺陷判斷依據做出了明確規定：新標準在4.1 試驗項目、周期及標準，第1項規定：測試項目“測量過渡電阻值”中規定，“電阻值與銘牌值的偏差不大于±10%。”。新標準在4.1 試驗項目、周期及標準，第8項規定：測試項目“測量觸頭變換程序、電流的連續性、三相開斷不同步時間”中規定采用交流方法測量，新標準在4.1 試驗項目、周期及標準，第8項規定：判斷有載分接開關是否良好的標準依據是：“1) 與制造企業技術要求相符； 2) 測試電流無斷續； 3) 三相開斷不同步時間不大于3 ms?！薄Ｓ^察開關過度波形（即：交流電流測試波形）的連續性，電流波形是連續的，說明開關觸頭接觸良好，若電流波形出現不連續斷點，說明開關存在隱患。新標準在4.1 試驗項目、周期及標準，第8項規定：新標準對交流方法測試周期也作出了明確規定：“1) 交接時；2) 分接開關大修時；3) 隨同變壓器檢修試驗周期”。新標準在“第4章現場測試，第4.1節試驗項目、周期及標準，第1項：測量過渡電阻值周期：“更換過渡電阻時”，也就是說新標準規定測量過渡電阻值只需在“更換過渡電阻時”僅測試一次，以后不要隨同常規檢修測試了，因為從已測試出的交流波形中能明確觀察出過渡電阻的斷開等故障。

<牡丹江>天正華意電氣設備有限公司

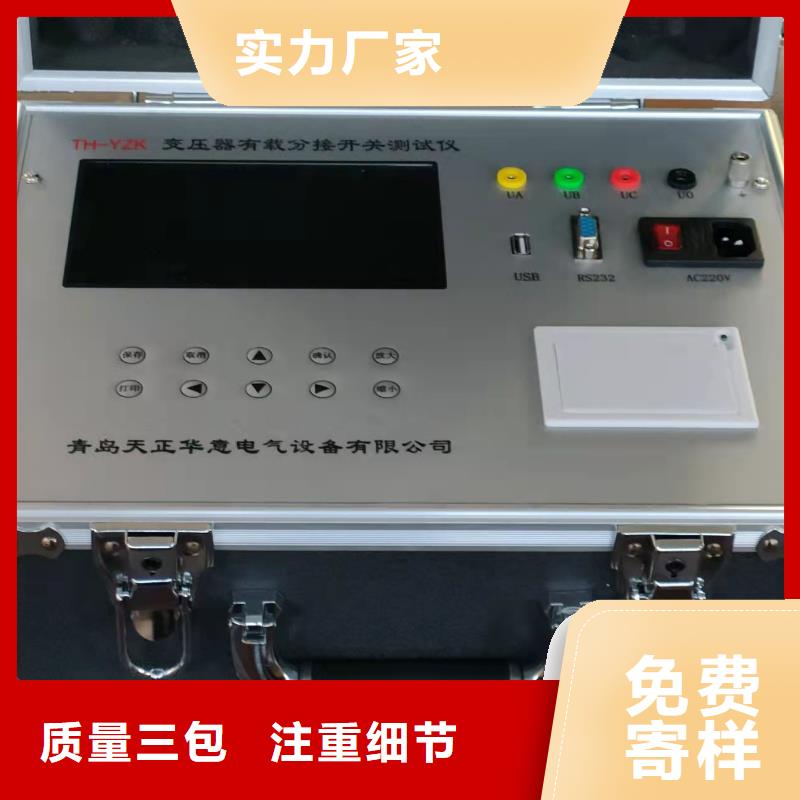

牡丹江變壓器有載開關測試儀主要技術指標：1. 基本測量精度： 電壓、電流 ±（讀數×0.2%+2字）功率 (0.2≤cosφ≤1) ±（讀數×1.0% +2字） 2．電壓測量范圍： AC 50V ～850V3. 電流測量范圍： AC 0.5A～100A4. 工 作 溫 度： -10℃～40℃ 5. 存 儲 溫 度： -20℃～50℃5. 環 境 濕 度： 10%～85% 6. 外 形 尺 寸: 395×295×175mm7. 重 量: 5kg(不包括測試線)四 、面板及各鍵功能介紹:1. 測試儀面板布局見圖一：圖一2. 各鍵功能如下：1） 選擇鍵：在菜單選擇狀態下用來選擇測試項；在參數輸入狀態下用來改變輸入項。分相測量中，“選擇”鍵用于選擇加壓繞組。 2） “↑” “↓”鍵：在參數輸入狀態用來改變數值大小。3） “←” “→”鍵：在參數輸入狀態和時間校正狀態下用來改變輸入參數位；在分相測試狀態用來顯示三相折算結果。在讀取記錄狀態用來選擇記錄。 4） 確認鍵：在菜單選擇狀態和參數設置狀態用于確認選擇并進入下一界面；在測量狀態鎖屏；在單相測量狀態除鎖屏外還記錄當前顯示電壓、電流和功率等相關數據。5） 返回鍵：按“返回”鍵退出當前界面。6） 存儲鍵：在測量狀態下存儲當前的測試結果及相關信息。7） 打印鍵：在測量狀態下打印顯示屏顯示數據；在瀏覽界面打印瀏覽的數據。 8） 取消鍵：在測試狀態，按“取消”鍵，退出鎖屏狀態重新測試。9） 復位鍵：按“復位”鍵，儀器恢復到初始上電狀態。10）開 關：儀器工作電源開關。 11）U 盤：U盤接口。12）RS232：通訊接口（廠家升級用）。13）各接線端子：用于連接測試線（具體接線使用見后面接線方法）。14）端子：儀器接地端子。 15）打印機：用于打印各種測試數據。16）液晶屏：顯示測試狀態和測試數據。

<牡丹江>天正華意電氣設備有限公司 可定制的牡丹江有載分接開關測試儀生產廠家

牡丹江變壓器有載開關測試儀直流試驗測試操作流程5.4.1測試前設置相關參數測試流程與交流測試方法相同，可參考5.3.1.5.4.2測試操作流程首先將“信息設置”中“AD配置”的“輸入信號”選擇為“直流輸入”，如圖。然后將“采樣頻率”修改為10K后，點擊“應用”后點擊“確認”?，F在儀器就進入了直流測試模式。直流測試模式，測試前不用再去設置“閥值設定”，和調節儀器的內部電源。其他測試流程同交流測試模式的測試方法相同，測試流程首先按下“電源啟停”按鈕后，點擊“測試”進入靜態電阻測量界面，等待三相靜態電阻趨于穩定平衡并緩沖區顯示數據緩存后，點擊“準備觸發”即可切換有載分接開關完成測試。可參照說明書5.3.2。5.4.3直流檔位選擇本設備直流檔位分為“0.3A”和”1.0A”兩個檔位，目前0.3A檔的測試量程是0-40Ω1.0A檔是0-20Ω（電阻量程可根據要求定制調整）。軟件操作如圖所示，在“輔助選項”中，在測試前點擊“直流檔位”操作按鈕，即可切換直流檔位。

可定制的牡丹江有載分接開關測試儀生產廠家 <牡丹江>天正華意電氣設備有限公司

牡丹江變壓器有載開關測試儀直流試驗測試操作流程5.4.1測試前設置相關參數測試流程與交流測試方法相同，可參考5.3.1.5.4.2測試操作流程首先將“信息設置”中“AD配置”的“輸入信號”選擇為“直流輸入”，如圖。然后將“采樣頻率”修改為10K后，點擊“應用”后點擊“確認”。現在儀器就進入了直流測試模式。直流測試模式，測試前不用再去設置“閥值設定”，和調節儀器的內部電源。其他測試流程同交流測試模式的測試方法相同，測試流程首先按下“電源啟停”按鈕后，點擊“測試”進入靜態電阻測量界面，等待三相靜態電阻趨于穩定平衡并緩沖區顯示數據緩存后，點擊“準備觸發”即可切換有載分接開關完成測試?？蓞⒄照f明書5.3.2。5.4.3直流檔位選擇本設備直流檔位分為“0.3A”和”1.0A”兩個檔位，目前0.3A檔的測試量程是0-40Ω1.0A檔是0-20Ω（電阻量程可根據要求定制調整）。軟件操作如圖所示，在“輔助選項”中，在測試前點擊“直流檔位”操作按鈕，即可切換直流檔位。

<牡丹江>天正華意電氣設備有限公司

牡丹江變壓器有載開關測試儀試驗接線本裝置設計有兩種試驗接線方法，一種是選用本裝置內部自帶三相電源進行測試，簡稱內接電源試驗接線。另一種是選用外部單相電源進行高電壓大電流測試，簡稱外接電源試驗接線。4.1 內接電源三相法試驗接線三相變壓器調壓繞組在一次側，結線為YN.d、YN.y0、 Y.y0或D.y0，使用裝置的內接電源進行三相測試，見圖一所示。見圖一4.2內接電源單相法試驗接線變壓器調壓繞組在一次側，使用裝置的內接電源進行單相測試，見圖二所示(本圖僅對應于測B相變壓器，A相、C相類同)。圖二4.3外部電源單相高電壓法試驗接線變壓器的調壓繞組在一次側，使用外接電源進行單相測試，見圖三所示(本圖僅對應于測B相變壓器，A相、C相類同)。圖三4.4外部電源三相法試驗接線變壓器的調壓繞組在一次側，使用外接三相電源進行三相法測試，見圖四所示(零線可以不接)。圖四4.5外部電源零序法試驗接線變壓器的調壓繞組在一次側，使用外接單相電源進行零序測試，見圖五所示。圖五4.6直流三相法測試試驗接線

<牡丹江>天正華意電氣設備有限公司 可定制的牡丹江有載分接開關測試儀生產廠家

牡丹江變壓器有載開關測試儀點擊【打印】鍵進入“打印類型設置”界面，選擇【在線簡略打?。ㄎ⑿痛蛴C）】是使用儀器另配的微型打印機打印出一份簡略的測試報告，選擇【標準打印】－＞【輸出到PDF文件】會生成一個PDF文件格式的測試報告，選擇【標準打印】－＞【輸出到打印機】需要外接一臺打印機，直接打印出測試報告。（在選擇打印前，一定要將過渡波形調整顯示在屏幕中，以便準確打印出過渡波形）⑺ 結束試驗試驗結束后，先將“電源啟?！卑粹o置于彈起位置（指示燈熄滅）；將“電源調節”旋鈕逆時鐘旋轉調節到??；再拆除測試線，點擊【關機】鍵關閉儀器，結束試驗。5.3.3人工測試操作流程：在自動測試條件不能滿足要求，可選擇人工測試功能完成測試任務。人工測試操作流程：在“觸發設定”模式下選擇 “人工”測試，人工測試操作流程與自動測試操作流程是基本相同的，可以參照自動測試操作流程進行。人工測試與自動測試不同處是：人工測試時靠人工手動觸發鎖定波形（“閥值設定”值不起作用），具體操作是：參見5.3.2節圖八，首先啟動有載開關，當聽到開關切換時，迅速按下【結束】鍵。程序會自動撲抓到開關過度波形時，【自動回放】功能啟動，界面自動回放撲抓到的過度波形，后續操作與自動測試相同。人工測試模式下不能使用“連續測試”功能人工測試操作需要切換開關與點擊【結束】鍵動作配合進行，由于采樣速度較快，如果在有載開關切換后，沒有及時迅速的按下按下【結束】鍵，將會出現找不到變化波形的情況。
