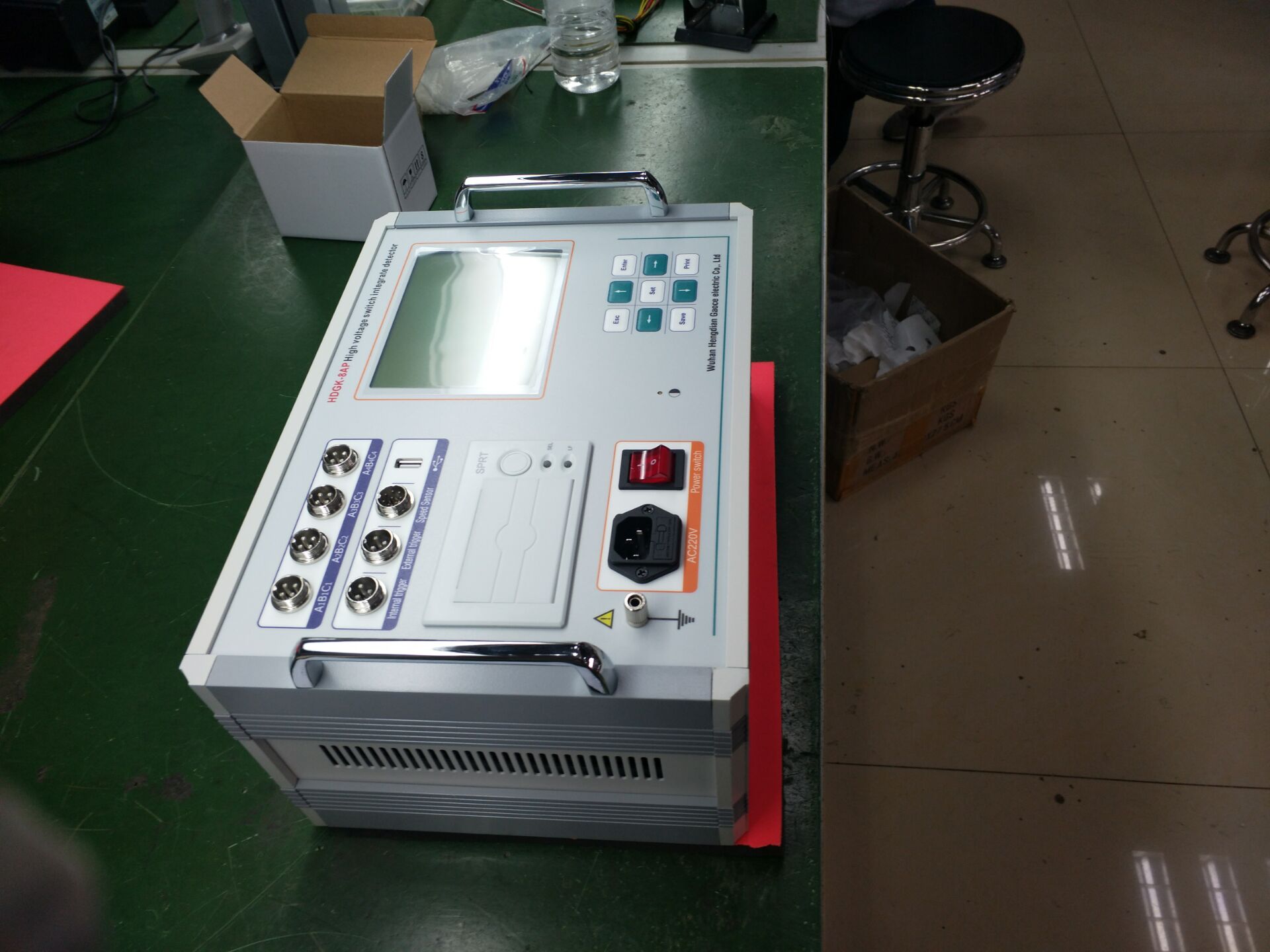

牡丹江高壓開關測試儀 外觸發：不使用儀器內部直流電源，而是采集斷路器分（合）閘線圈的電壓信號（交流、直流均可）為觸發的方式。主要針對合（分）閘線圈電流很大儀器無法驅動的斷路器使用，如 老式的少油斷路器、單線圈的永磁斷路器等。接地柱：現場做實驗時，請先接好接地線。速度傳感器接口：連接直線傳感器和旋轉傳感器的接口。打印機：現場打印所測量數據。觸摸液晶顯示：參數設置、測量、數據等顯示及操作。六、斷口線、合分閘控制、傳感器安裝方式：6.1.斷口接線方式：該儀器共設二個斷口測試輸入接口，每個斷口共四線，分別為A1(黃線)、B1(綠線)、C1(紅線)接三相動觸頭端，GND(黑線)靜觸頭（三相短接），總共可對六斷口的斷路器(開關)的測試取樣。下圖中以三斷口和六斷口斷路器連接為例，斷口測試輸入接口都用上，連接方式為：A1、A2、接斷口輸入的黃線，B1、B2接斷口輸入綠線，C1、C2接斷口輸入紅線，對于三相三斷路器連接就只需用前一個斷口測試信號輸入接口，其中A1斷口為主斷口。（注：三斷口，六斷口斷路器共一個公共地GND）6.2內觸發分合閘控制接線方法：現場試驗時，如果采用儀器內部電源，合閘控制線（紅色）、分閘控制線（綠色）、公共線（黑色）接入到儀器面板的“內觸發”端口（航空插頭） 儀器 分＋、合＋、負 輸出時，一般須接在輔助開關接點前（可有效保護線圈和儀器）。接線時注意切斷高壓開關裝置自有的操作電源（斷開刀鍘或者拔掉保險），以免兩種電源沖突損壞儀器.高壓高壓開關控制屏內觸發控制接線示意圖下面為VS1真空開關分合控制接線圖：合閘紅線接（4）、分閘綠線接（31），公共點（14）和（30）短接后接黑線。6.3外觸發接線（用于交流開關或永磁開關）使用外部電源，先將控制線接入到儀器面板的“外觸發”端口，然后儀器進行參數設置，將觸發方式設置成外觸發，接線方式同內觸發一樣，也可紅線接合閘線圈、綠線分閘線圈，黑線接公共端。

牡丹江高壓開關測試儀接線時注意切斷高壓開關裝置自有的操作電源（斷開刀鍘或者拔掉保險），以免兩種電源沖突損壞儀器.高壓開關控制屏內觸發控制接線示意圖下面為VS1真空開關分合控制接線圖：合閘紅線接（4）、分閘綠線接（31），公共點（14）和（30）短接后接黑線。6.3外觸發接線（用于交流開關或永磁開關）使用外部電源，先將控制線接入到儀器面板的“外觸發”端口，然后儀器進行參數設置，將觸發方式設置成外觸發，接線方式同內觸發一樣，也可紅線接合閘線圈、綠線分閘線圈，黑線接公共端。測試時，先在特性測試菜單按確認鍵操作測試，再做斷路器合或分閘動作，即可采集到數據。用戶在接線前，應根據各種高壓開關控制屏的接線圖，仔細分析后接線。即可采集到數據。用戶在接線前，應根據各種高壓開關控制屏的接線圖，仔細分析后接線。高壓開關控制屏外觸發控制接線示意圖6.4手動觸發方式不需要接控制線。在參數設置菜單中把采集信號時間延長5秒鐘，然后快速進行手動分或合閘，即可采到信號，此動作要在5秒鐘內完成，超過則不顯示數據，測試的數據主要參考彈跳時間、彈跳次數、同期、速度，合、分時間為評估值。6.5速度傳感器安裝方法在測試開關速度時，先將直線傳感器安裝在高壓開關的動觸頭上。根據所測開關的類型油、真空、SF6，選擇相應的傳感器安裝。0.1mm直線傳感器（真空開關類）傳感器的直線拉桿用磁鐵吸附在開關的垂直導電桿（動觸頭）上，傳感器用萬向支架固定，在分閘狀態上時行安裝。

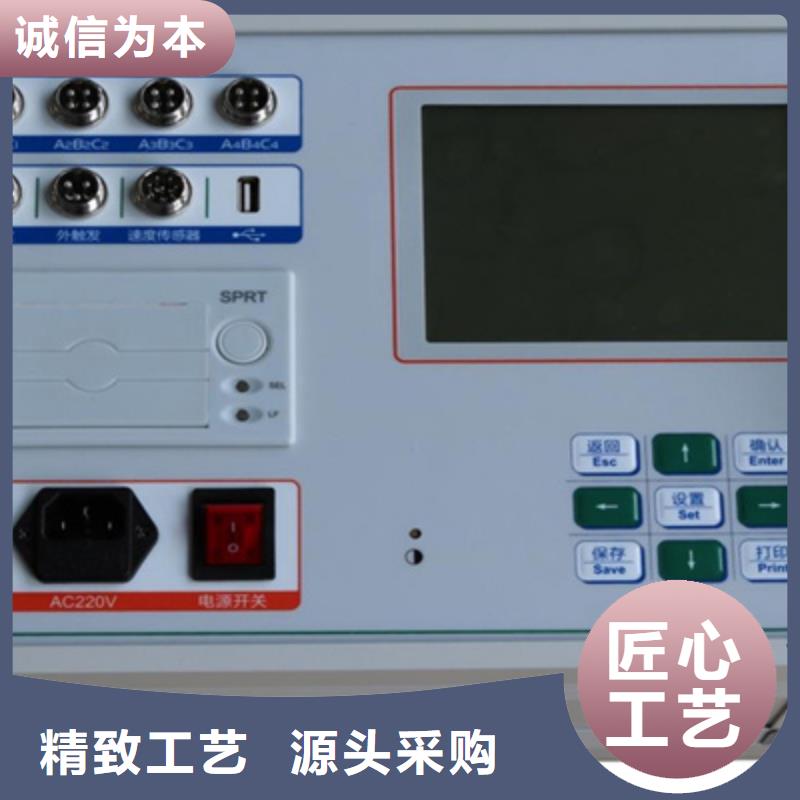

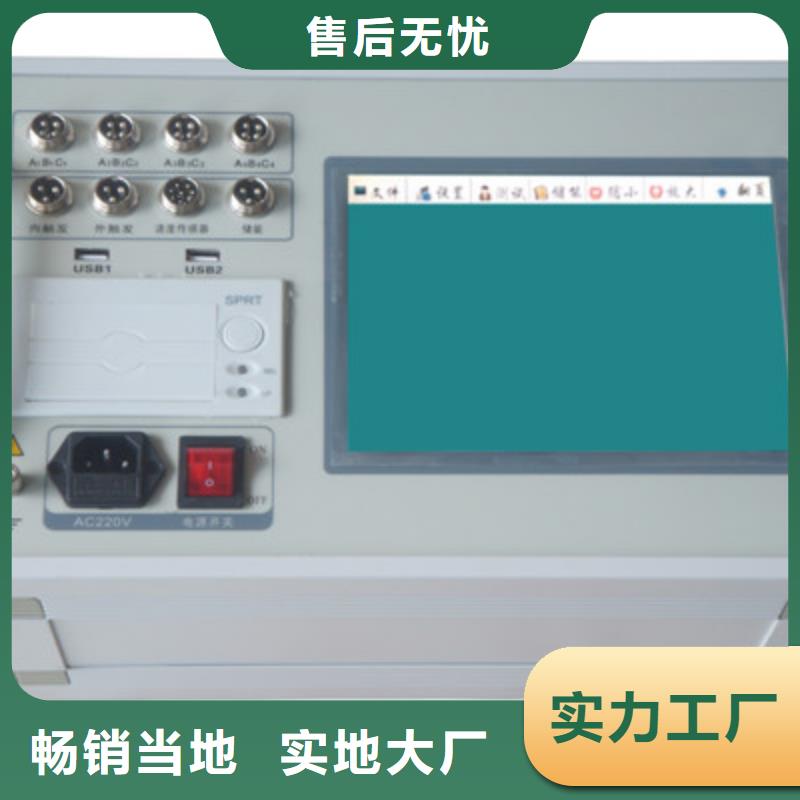

牡丹江高壓開關測試儀術語定義三相不同期：指開關三相分（合）閘時間之間的及小值差值。、同相不同期：指六斷口以上的開關，同相斷口的分（合）閘時間差。彈跳時間：指開關的動、靜觸頭在合閘過程中發生的所有接觸、分離（即彈跳）的累計時間值（即次接觸到完全接觸間的時間）。、分閘時間：處于合閘位置的斷路器，從分閘脫扣帶電時刻到所有各極弧觸頭分離時刻的時間間隔。、合閘時間：處于分閘位置的斷路器，從合閘回路帶電時刻到所有極的觸頭都接觸時刻的時間間隔。、重合閘時間：重合閘循環過程中，分閘時間的起始時刻到所有各極觸頭都接觸時刻的時間間隔。、剛分（合）速度：指開關動觸頭與靜觸頭接觸時的某一指定時間內，或某一指定距離內的平均速度，以10ms為例，對分閘而言是指分閘后10ms內的平均速度，對合閘而言是合閘前10ms內的平均速度。、開距：指開關從分狀態開始到動觸頭與靜觸頭剛接觸的這一段距離。、分（合）閘速度：指分（合）閘瞬時速度中的值，一般來說，該值應出現在開關剛分開或合上的這一段這一點可從速度、行程曲線中判斷。、分（合）閘平均速度：指開關動觸頭在整個動作過程中的行程與時間之比。儀器面板介紹：金屬觸頭測試端口：測量12個主觸頭、6個主觸頭和6個輔助鋤頭的合（分）閘時間、不 同期、彈跳時間、彈跳次數等參數。內觸發：是指儀器輸出DC30～260V可調直流電源，默認為DC220V，進行分、合閘操作。外觸發：不使用儀器內部直流電源，而是采集斷路器分（合）閘線圈的電壓信號（交流、直流均可）為觸發的方式。主要針對合（分）閘線圈電流很大儀器無法驅動的斷路器使用，如 老式的少油斷路器、單線圈的永磁斷路器等。合閘電阻測試端口：測量帶合閘電阻觸頭斷路器專用。石墨測試通訊接口：測量石墨開關觸頭斷路器專用。接地柱：現場做實驗時，請先接好接地線。速度傳感器接口：連接直線傳感器和旋轉傳感器以及傳感器的接口。打印機：現場打印所測量數據。觸摸彩色液晶屏：觸摸操作，參數設置、測量、數據等顯示。六、斷口線、合分閘控制、傳感器安裝方式：6.1.斷口接線方式：該儀器共設二個斷口測試輸入接口，每個斷口共四線，分別為A1(黃線)、B1(綠線)、C1(紅線)接三相動觸頭端，GND(黑線)靜觸頭（三相短接），總共可對六斷口的斷路器(開關)的測試取樣。下圖中以三斷口和六斷口斷路器連接為例，斷口測試輸入接口都用上，連接方式為：A1、A2、接斷口輸入的黃線，B1、B2接斷口輸入綠線，C1、C2接斷口輸入紅線，對于三相三斷路器連接就只需用前一個斷口測試信號輸入接口，其中A1斷口為主斷口。

牡丹江高壓開關測試儀 石墨開關特性測試儀一、概述隨著社會的發展，人們對用電的可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的運行。機械特性參數是判斷斷路器性能的重要參數之一。高壓開關綜合特性測試儀即（高壓開關機械特性測試儀）是依據的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的運行。機械特性參數是判斷斷路器性能的重要參數之一。二、儀器特點：⑴、本儀器為嵌入式工控機，主板基于CortexTM-A8，主頻1GHZ，閃存1GB，開機速度快僅需16秒。8.4寸彩色大屏，windows操作系統，人性化操作界面直觀，觸摸屏，支持中英文輸入，便于現場操作人員使用。⑵、高速熱敏打印機，方便現場打印測試數據。⑶、機內集成式操作電源，無須現場二次電源，使用方便快捷。可提供DC10～260V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值并可做斷路器的低電壓動作試驗。⑷、配備直線傳感器、旋轉傳感器、傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。 ⑸、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。⑹、開關動作一次，得到所有數據及圖形。⑺、主機可存儲30000組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。⑻、配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。⑼、同時可測12路金屬觸頭斷口、6路主斷口和輔助斷口、6路合閘電阻、3路石墨。⑽、內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。⑾、內部抗干擾電路可滿足500KV變電站內可靠使用。

牡丹江高壓開關測試儀在鍵盤菜單選擇選擇大鍵盤LargekB（因日常默認的是小鍵盤），如下圖：②：再進入附加信息菜單，進行輸入。先點擊Ctrl鍵再點空格鍵轉換成中文輸入，如出現的漢字是別的同音字，請點擊Home鍵選擇，選定后再點擊空格鍵確認，如下圖：⑷、筆針效驗菜單：如觸摸操作失靈或沒有反應，請?jiān)诖瞬藛问侵匦逻M(jìn)行效驗。先用鼠標點擊此菜單，再點擊再校準菜單，用觸摸筆（或萬用表筆）重新進行定位效驗， 完成后點擊OK鍵退出保存。如下圖：⑸、時間日期菜單：設置當前年月日時間。C、點擊測試菜單，如下圖：⑴、自動分/合閘測試菜單：測量普通斷口，自動識別斷口狀態做出相應的動作。⑵、合閘測試菜單：不判斷斷口狀態，直接給斷路器的合閘線圈電壓（內觸發的紅和黑線），進行合閘測試。如接在斷路器的分閘控制點，也可以進行分閘測試。⑶、分閘測試菜單：原理同上，用內觸發的綠和黑線接在控制點，進行分（合）測試。⑷、有端口低跳測試菜單：是指接有斷口信號線進行低跳分或合閘實驗，連續自動輸出電壓進行分（合）測試，可自動測到動作電壓。如下圖：①、手動沖擊：首先設置試驗電壓和累加電壓（電壓幅值），手點擊開始試驗菜單，點擊一次電壓輸出一次，如合或分沒動作，電壓自動累加，再點擊開始試驗菜單，直至合或分動作。②、自動沖擊：輸入相應的電壓值和累加電壓值，點擊開始試驗菜單，自動的作出電壓的合或分閘動作。⑸、無端口低跳實驗菜單：不接斷口信號線，根據斷路器狀態給線圈電壓進行單次分（合） 低跳的測試，斷路器動作后，點擊確定數據就是當前動作電壓值，如下圖：⑹、重合閘測試菜單：可做斷路器的分合、合分、分合分三種重合閘實驗。⑺、震動測試菜單：將加速度傳器安裝在斷路器的動觸頭，分析開關的狀態。⑻、合閘電阻開關測試菜單：此菜單專門用來測試帶合閘電阻斷路器的合閘電阻投入時間、合閘電阻值以及時間等參數。⑼、石墨觸頭開關測試菜單：此菜單專門用來測試石墨觸頭斷路器的合、分閘時間、速 度等參數。D、儲能：點擊此菜單，界面如下圖：⑴、啟動儲能菜單：輸出電壓給儲能電機進行儲能，儲能時長一般為10秒左右。如下圖：⑵、儲能測試菜單：測量?jī)?chǔ)能電機的功率及儲能時長

牡丹江高壓開關測試儀 術語定義 三相不同期：指開關三相分（合）閘時間之間的及小值差值。同相不同期：指六斷口以上的開關，同相斷口的分（合）閘時間差。、彈跳時間：指開關的動、靜觸頭在合閘過程中發生的所有接觸、分離（即彈跳）的累計時間值（即次接觸到完全接觸間的時間）。分閘時間：處于合閘位置的斷路器，從分閘脫扣帶電時刻到所有各極弧觸頭分離時刻的時間間隔。合閘時間：處于分閘位置的斷路器，從合閘回路帶電時刻到所有極的觸頭都接觸時刻的時間間隔。、重合閘時間：重合閘循環過程中，分閘時間的起始時刻到所有各極觸頭都接觸時刻的時間間隔。、剛分（合）速度：指開關動觸頭與靜觸頭接觸時的某一指定時間內，或某一指定距離內的平均速度，以10ms為例，對分閘而言是指分閘后10ms內的平均速度，對合閘而言是合閘前10ms內的平均速度。、開距：指開關從分狀態開始到動觸頭與靜觸頭剛接觸的這一段距離。、分（合）閘速度：指分（合）閘瞬時速度中的值，一般來說，該值應出現在開關剛分開或合上的這一段這一點可從速度、行程曲線中判斷。、分（合）閘平均速度：指開關動觸頭在整個動作過程中的行程與時間之比。五、儀器面板介紹：①：A1B1C1/A2B2C2/A3B3C3/A4B4C4斷口測量⑥：合閘電阻測試端口?：電源開關②：內部直流電壓輸出控制⑦：U盤鼠標接口?： 寸觸摸彩色液晶屏③：采集外部電壓信號⑧：打印機?：石墨測試通信接口④：直線、旋轉、加速度傳感器接口⑨：接地柱⑤：儲能電壓輸出接口⑩：AC/DC220V 電源輸入金屬觸頭測試端口：測量12個主觸頭、6個主觸頭和6個輔助鋤頭的合（分）閘時間、不 同期、彈跳時間、彈跳次數等參數。內觸發：是指儀器輸出DC30～260V可調直流電源，默認為DC220V，進行分、合閘操作。外觸發：不使用儀器內部直流電源，而是采集斷路器分（合）閘線圈的電壓信號（交流、直流均可）為觸發的方式。主要針對合（分）閘線圈電流很大儀器無法驅動的斷路器使用，如 老式的少油斷路器、單線圈的永磁斷路器等。合閘電阻測試端口：測量帶合閘電阻觸頭斷路器專用。石墨測試通訊接口：測量石墨開關觸頭斷路器專用。接地柱：現場做實驗時，請先接好接地線。速度傳感器接口：連接直線傳感器和旋轉傳感器以及傳感器的接口。打印機：現場打印所測量數據。觸摸彩色液晶屏：觸摸操作，參數設置、測量、數據等顯示。

牡丹江高壓開關測試儀外觸發觸發電壓：AC/DC10-300V，電流≤120A9. 隔離開關測量范圍：⑴、電壓輸出：DC15～260V（可調）；⑵、電源輸出時間：0.01-20秒（可設置）；⑶、斷口信號采集時間為200秒；⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數10．主機體積：500×400×190mm11．使用環境： -20℃~＋50℃12．相對濕度：≤90％四、術語定義：、三相不同期：指開關三相分（合）閘時間之間的及小值差值。、同相不同期：指六斷口以上的開關，同相斷口的分（合）閘時間差。、彈跳時間：指開關的動、靜觸頭在合閘過程中發生的所有接觸、分離（即彈跳）的累計時間值（即次接觸到完全接觸間的時間）。、分閘時間：處于合閘位置的斷路器，從分閘脫扣帶電時刻到所有各極弧觸頭分離時刻的時間間隔。、合閘時間：處于分閘位置的斷路器，從合閘回路帶電時刻到所有極的觸頭都接觸時刻的時間間隔。、重合閘時間：重合閘循環過程中，分閘時間的起始時刻到所有各極觸頭都接觸時刻的時間間隔。、剛分（合）速度：指開關動觸頭與靜觸頭接觸時的某一指定時間內，或某一指定距離內的平均速度，以10ms為例，對分閘而言是指分閘后10ms內的平均速度，對合閘而言是合閘前10ms內的平均速度。、開距：指開關從分狀態開始到動觸頭與靜觸頭剛接觸的這一段距離。、分（合）閘速度：指分（合）閘瞬時速度中的值，一般來說，該值應出現在開關剛分開或合上的這一段這一點可從速度、行程曲線中判斷。、分（合）閘平均速度：指開關動觸頭在整個動作過程中的行程與時間之比。五、儀器面板介紹：斷口信號：測量6個主觸頭、3個主觸頭和3個輔助鋤頭的合（分）閘時間、不同期、彈跳時間、彈跳次數等參數。電壓調節旋紐：調節所需要的測量電壓，AC/DC10-270V。分合直流輸出：是指儀器輸出DC15～260V可調直流電源，進行分、合閘操作。分合交流輸出：是指儀器輸出DC15～260V可調交流電源，進行分、合閘操作。

牡丹江高壓開關測試儀 儀器使用注意事項1.使用儀器前請首先將儀器可靠接地，以確保人身及儀器。 2.使用儀器前請檢查使用電源是否為交流或直流220V電源，否則可能損壞儀器。 3.儀器在工作時內部有220V直流電流輸出，請注意。 4.在使用內部直流電源控制開關分合閘的情況下，試驗前請仔細檢查控制接線，嚴禁短路，避免損壞機內直流電源或控制接點。5.各斷口線連接必須良好，以免因開關振動影響測試數據。6.儀器內部有220V電壓，請不要打開機殼。TH-HAJ高壓開關綜合特性測試儀斷路器線圈分析儀一、概述：隨著社會的發展，人們對用電的可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的運行。機械特性參數是判斷斷路器性能的重要參數之一。高壓開關綜合特性測試儀即（高壓開關機械特性測試儀）是依據的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的運行。機械特性參數是判斷斷路器性能的重要參數之一。
