便攜式線路測試儀按需定制 <牡丹江>天正華意電氣設備有限公司

牡丹江直流系統接地故障定位儀 檢測時，應使信號發生器始終接在直流支路的電源端，而故障檢測器和鉗表始終在直流支路的負荷端進行檢測。6.2 高檢測效率，鉗表鉗一扎回路出線：在直流配電屏的屏面上的各個保險的出口線（捆成一扎）上，如果檢測結果為“非接地”說明該扎直流電源的回路均無接地故障。如果該扎線檢測結果有“接地”，再分別鉗各個回路，檢測方法同上。假設檢測出第N饋線支路有故障后，欲進一步尋找饋線支路以下的各個分支路時，可繼續按照上述步驟，用鉗表對各個分支路進行檢測。6.3 故障進一步定位：檢測出接地支路后，對具體接地故障點進行定位檢測。用戶在檢測時，可以采取二分法進行故障區域的檢測定位。在每次檢測后，故障區域均按二分取點方式進行下一次的檢測定位，以便迅速地檢測出具體的接地故障點；假設在A處檢測時有接地狀況，在B處檢測時沒有接地狀況，就可以判斷接地故障點在A-B之間。同時可根據饋線電纜走向和設備連接情況，對故障支路的各個饋線入口分別進行檢測，找出故障支路，進一步將故障定位。6.4 利用“絕緣量化指數”檢測多點接地：系統有多個接地故障，或者正、負直流母線均有接地故障，在各回路的檢測中，裝置會自動探測出接地故障較嚴重的支路，然后檢測出接地故障點。檢測中分析檢測結果，接地故障較嚴重的（正或負）接地故障。也可利用“絕緣程度條”和參考“絕緣程度百分比”的量化指數，比較測試結果的微小差異。該故障排除后再進行其他支路的檢測，并將接地故障點逐一檢測排除。

<牡丹江>天正華意電氣設備有限公司 便攜式線路測試儀按需定制

牡丹江直流系統接地故障定位儀如果現場條件允許，建議在檢測時斷開環路的連接壓片，以提高檢測效率，減少檢測時間。不能斷開環路或環路本身就是非正常的，這時分析儀所發信號都會被環路把信號分流，造成在環路內都能檢測到接地信號，導致找不到接地點的具體方向。可根據方向判斷接地點。下面就第1種環路情形舉例說明查找環路接地點的方法，如圖所示： 如圖所示：支路1和支路2形成一條環路，而支路3是環路上的一條分支并有接地故障。用探測儀分別在A、B、C、D、E五個點檢測，其箭頭指的方向是探測儀所檢測的接地點方向，根據A、B、C、D、E點所檢測接地點的箭頭方向可知E點所在的支路是環路的分支，有接地故障并能故障定位。其它類型的環路接地可以采用類似的方法進行故障點定位。利用“波形”來判斷接地通過波形可以判斷被檢測支路的接地程度：波形幅值越大說明被檢測支路接地阻抗越小；波形越平滑，說明被檢測支路絕緣越好。六、注意事項（1）由于裝置是精密儀器，在運輸、使用和存放時要小心輕放，各部件要防止摔、跌等強烈震動，保證使用的高精度。（2）每次開啟探測儀后進行檢測前，探測儀與分析儀之間要進行一次信號的同步，同步時需保持探測儀與分析儀之間在5米以內的距離，信號同步完成之后，探測儀可以遠離分析儀，使用時，信號同步后請保持探測儀開啟狀態。（3）每次使用完成后，需將探測儀的電池從電池倉中拔出，充滿電后以供下次使用，探測儀電量不足時，應立即更換電池以保證檢測的順利進行。（分析儀一定要接在被檢測支路之前（按電流流向），正、負、地三條線分別對應接在直流正母線、負母線和地線上，保證接地線接地良好。（5） 由于采集器的靈敏度很高，在檢測時應讓采集器處于靜止?fàn)顟B(tài)，以免影響檢測準確度。（5） 探測儀使用采集器檢測時，如果出現“鉗表飽和”的字樣，請確保采集器所鉗支路的漏電流大小沒有超過2A，如超過此數值，請鉗正負極雙根線。（6） 由于探測儀采集器采用齒片交錯工藝，在使用時，打開采集器卡好線后，采集器要完全自然閉合，若是不能自然閉合，應觀察后小心閉合，不能外加大力強行閉合，如強行閉合，會導致鉗口上的齒片錯位，損壞采集器。

<牡丹江>天正華意電氣設備有限公司 便攜式線路測試儀按需定制

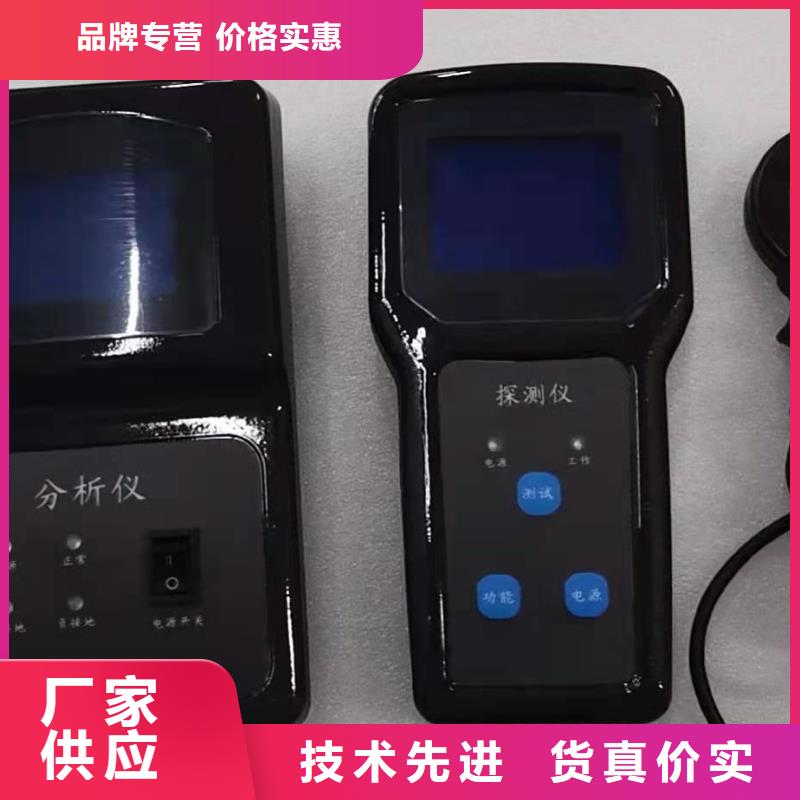

牡丹江直流系統接地故障定位儀在沒有接地的情況下，系統分析儀不會向系統發出任何信號，同時也不會向探測儀發出同步信號。在自檢時，請確保直流系統中不存在其它向直流系統發出信號的設備，如有，請退出后測試，包括在后面的查找過程中均需將存在信號源的設備退出直流系統，否則有可能對檢測帶來干擾。（3 ）檢測開始設備自檢通過后，即可對系統支路逐一檢測，為了保證檢測的順利進行，在將探測儀遠離分析儀進行檢測時，不要關閉探測儀電源。探測儀共有三項功能可供用戶使用，分別是“故障探測”“絕緣分析”“電流檢測”，三項功能可通過功能鍵進行切換。故障探測功能 設備內部設定了不同電壓等級系統的支路接地阻抗檢測門限值，當支路絕緣故障小于該門限值時，檢測結果顯示接地故障告警信號，并告之接地故障點方向；當支路絕緣故障大于該門限值時，檢測結果顯示非接地信號；同時，為方便用戶判斷被測支路的絕緣狀況，測試結果還將顯示檢測的絕緣量化指數，絕緣指數越高表示絕緣情況越差，越低表示絕緣情況越好。電壓等級/V2448110220接地檢測門限值/KΩ7153060設備接地檢測門限表絕緣分析功能 選擇該功能項之后，探測儀會把被測支路的絕緣阻抗大小及波形顯示出來并且指示接地點方向，可測量的阻抗范圍如下表：電壓等級/V2448110220阻抗測量范圍/KΩ0-700-1500-3000-600探測儀阻抗測量范圍表如果被測支路存在絕緣故障，檢測完成之后顯示示意圖如下：絕緣分析功能電流檢測功能

<牡丹江>天正華意電氣設備有限公司
便攜式線路測試儀按需定制 <牡丹江>天正華意電氣設備有限公司

牡丹江直流系統接地故障定位儀使用時插入輸出引線，通過其輸出信號。信號發生器的接入：信號輸出引線插入信號發生器，紅夾夾母線，黑夾接地線。確定信號發生器正確接好后，打開信號發生器電源開關。根據直流系統接地故障的情況，將信號發生器接到靠近蓄電池輸出端的母線和地線上。已檢測到有接地但回路走向較遠的支路，為提高檢測精度，可把信號發生器接在離故障區域更近的支路始端的直流保險出口處，或回路下面的直流小母線上。檢測時，應使信號發生器始終接在直流支路的電源端，而故障檢測器和鉗表始終在直流支路的負荷端進行檢測。3、信號接收器信號接收器面板(見圖２) 圖2　信號接收器面板圖A鉗接口：接標記為“A”的接收鉗，此鉗為大鉗。B鉗接口：接標記為“B”的接收鉗，此鉗為小鉗。液晶屏：點陣式液晶顯示器。電源開關：開機或者關機均按“ON/OFF”鍵。信號接收器的使用：用卡鉗分別鉗在與故障母線相聯的各個主回路上，并分別看液晶顯示器顯示情況。絕緣值由低到高用0-19顯示，01表示絕緣較差，19表示絕緣良好。當液晶顯示器顯示一較低的數值時，便可確定故障出現在此主回路上，然后再將卡鉗分別測與故障主回路相聯的各分支路，通過液晶顯示器狀態確定故障支路，依次類推，用同樣的方法便可找到終的故障支路。檢測出接地支路后，對具體接地故障點進行定位檢測。用戶在檢測時，可以采取二分法進行故障區域的檢測定位。在每次檢測后，故障區域均按二分取點方式進行下一次的檢測定位，以便迅速地檢測出具體的接地故障點；假設在A處檢測時有接地狀況，在B處檢測時沒有接地狀況，就可以判斷接地故障點在A-B之間。

牡丹江直流系統接地故障定位儀直流系統接地是一種易發生且對電力系統危害較大的故障。直流系統正極接地，可能造成繼電保護誤動，因為跳閘線圈接直流電源負極，系統再有一點接地或絕緣不良，可能引起保護誤動；直流系統負極接地，系統再有一點接地或絕緣不良，可將跳閘回路或合閘回路短路，造成保護拒動，此時系統發生故障，保護的拒動必然導致系統事故擴大，同時還可能燒壞繼電器的觸點或燒保險。我公司自主設計制造的便攜式直流接地查找儀，能夠適用于任何電壓等級的直流系統，配備了高精度的檢測鉗表，通過對多種信號的處理大大提高了檢測范圍與抗干擾能力；采用了先進計算方法和模糊控制理論，將被檢測支路的絕緣程度以絕緣指數及波形的形式表示出來，充分體現了人工智能的優越性；對于接地點位置的斷定，它們更是擁有準確的判斷力，每次檢測都能夠指出接地點位置相對檢測點的方向，從而快速、準確地實現環路接地檢測。除此之外，用戶可以根據自身系統需要在絕緣告警門限值范圍內訂制合適的絕緣告警門限值的設備，用戶只需要將鉗表上的檔位與檢測器上的量程對應起來就能實現直流接地的檢測或者是絕緣程度的分析。

<牡丹江>天正華意電氣設備有限公司 便攜式線路測試儀按需定制
便攜式線路測試儀按需定制 <牡丹江>天正華意電氣設備有限公司

牡丹江直流系統接地故障定位儀如果現場條件允許，建議在檢測時斷開環路的連接壓片，以提高檢測效率，減少檢測時間。不能斷開環路或環路本身就是非正常的，這時分析儀所發信號都會被環路把信號分流，造成在環路內都能檢測到接地信號，導致找不到接地點的具體方向。可根據方向判斷接地點。下面就第1種環路情形舉例說明查找環路接地點的方法，如圖所示： 如圖所示：支路1和支路2形成一條環路，而支路3是環路上的一條分支并有接地故障。用探測儀分別在A、B、C、D、E五個點檢測，其箭頭指的方向是探測儀所檢測的接地點方向，根據A、B、C、D、E點所檢測接地點的箭頭方向可知E點所在的支路是環路的分支，有接地故障并能故障定位。其它類型的環路接地可以采用類似的方法進行故障點定位。利用“波形”來判斷接地通過波形可以判斷被檢測支路的接地程度：波形幅值越大說明被檢測支路接地阻抗越小；波形越平滑，說明被檢測支路絕緣越好。六、注意事項（1）由于裝置是精密儀器，在運輸、使用和存放時要小心輕放，各部件要防止摔、跌等強烈震動，保證使用的高精度。（2）每次開啟探測儀后進行檢測前，探測儀與分析儀之間要進行一次信號的同步，同步時需保持探測儀與分析儀之間在5米以內的距離，信號同步完成之后，探測儀可以遠離分析儀，使用時，信號同步后請保持探測儀開啟狀態。（3）每次使用完成后，需將探測儀的電池從電池倉中拔出，充滿電后以供下次使用，探測儀電量不足時，應立即更換電池以保證檢測的順利進行。（分析儀一定要接在被檢測支路之前（按電流流向），正、負、地三條線分別對應接在直流正母線、負母線和地線上，保證接地線接地良好。（5） 由于采集器的靈敏度很高，在檢測時應讓采集器處于靜止?fàn)顟B(tài)，以免影響檢測準確度。（5） 探測儀使用采集器檢測時，如果出現“鉗表飽和”的字樣，請確保采集器所鉗支路的漏電流大小沒有超過2A，如超過此數值，請鉗正負極雙根線。（6） 由于探測儀采集器采用齒片交錯工藝，在使用時，打開采集器卡好線后，采集器要完全自然閉合，若是不能自然閉合，應觀察后小心閉合，不能外加大力強行閉合，如強行閉合，會導致鉗口上的齒片錯位，損壞采集器。

牡丹江直流系統接地故障定位儀每次開啟探測儀后進行檢測前，探測儀與分析儀之間要進行一次數據的同步，同步時需保持探測儀與分析儀之間在5米以內的距離，數據同步完成之后，探測儀可以遠離分析儀，但使用時，在數據同步后請保持探測儀開啟狀態。（3）每次使用完成后，需將探測儀的電池從電池倉中拔出，充滿電后以供下次使用，探測儀電量不足時，應立即更換電池以保證檢測的順利進行。（4）分析儀一定要接在被檢測支路之前（按電流流向），正、負、地三條線分別對應接在直流正母線、負母線和地線上，保證接地線接地良好。（5） 由于采集器的靈敏度很高，在檢測時應讓采集器處于靜止?fàn)顟B(tài)，以免影響檢測準確度。（6） 探測儀使用D型采集器檢測時如果出現“鉗表飽和”的字樣，請確保所測支路的電流大小沒有超過1A，如超過此數值，請鉗正負極雙根線。（7） 由于D型采集器采用齒片交錯工藝，在使用時，打開采集器，卡好線后，采集器要完全自然閉合，若是不能自然閉合，應觀察后小心閉合，不能外加大力強行閉合，如強行閉合，會導致鉗口上的齒片錯位閉合不緊密，損壞采集器。

<牡丹江>天正華意電氣設備有限公司
便攜式線路測試儀按需定制 <牡丹江>天正華意電氣設備有限公司

牡丹江直流系統接地故障定位儀本信號發生器不采用傳統的LC或RC的振蕩電路，而采用全新的數字技術，因而具有信號穩定的特點。該信號發生器由單片機、A/D轉換電路、信號放大濾波電路、功率放大及隔直電路、輸出反饋及保護等部分組成，其實現原理圖如下：信號發生器原理圖信號接收器原理圖三、技術指標1、信號發生器?輸出信號頻率：2.5Hz?信號空載輸出電壓：±20V±5％?信號電壓幅值誤差：＜5％?信號短路輸出電流：≤80mA?輸出口抗沖擊能力：400V直流沖擊?電源電壓：AC220V±10％?電壓頻率：50Hz±5％?輸入保險：200mA?功率：3W?體積：300mm×270mm×200mm2、信號接收器?信號電流檢測靈敏度：0.5mA?信號發生器阻抗：40K?輸出電流：2.5毫安?接收器顯示：數字0-19?體積：210mm×100mm×32mm?A鉗口尺寸：Φ50mm?B鉗口尺寸：Φ7mm×9mm3、整機?檢測接地電阻：300KΩ?檢測電容：20μF?接地電阻測量精度：0-4.5KΩ 誤差≤0.5KΩ?接地電容檢測范圍：3-60uF?接地電容測量精度：3-10uF 誤差≤1uF四、儀器結構1、整機構成①信號發生器 ②信號接收器 ③A鉗（大鉗）④B鉗（小鉗） ⑤信號輸出線 ⑥電源線2、信號發生器（見圖1）圖1 信號發生器面板圖示意圖【電源輸入】：信號發生器工作時需要外接AC220V電源，該電源插座下部方框內有一保險絲（2A）。【電源開關】：開機時將開關標有“I”的一端按下，關機時將另一端標有“O”的一端按下。【輸出指示】：打開電源后信號發生器即開始輸出信號，信號輸出正常時，輸出指示燈會閃爍，表示有正常低頻電壓輸出。【信號輸出】：信號輸出口。

<牡丹江>天正華意電氣設備有限公司 便攜式線路測試儀按需定制

牡丹江直流系統接地故障定位儀在沒有接地的情況下，系統分析儀不會向系統發出任何信號，同時也不會向探測儀發出同步信號。在自檢時，請確保直流系統中不存在其它向直流系統發出信號的設備，如有，請退出后測試，包括在后面的查找過程中均需將存在信號源的設備退出直流系統，否則有可能對檢測帶來干擾。（3 ）檢測開始設備自檢通過后，即可對系統支路逐一檢測，為了保證檢測的順利進行，在將探測儀遠離分析儀進行檢測時，不要關閉探測儀電源。探測儀共有三項功能可供用戶使用，分別是“故障探測”“絕緣分析”“電流檢測”，三項功能可通過功能鍵進行切換。故障探測功能 設備內部設定了不同電壓等級系統的支路接地阻抗檢測門限值，當支路絕緣故障小于該門限值時，檢測結果顯示接地故障告警信號，并告之接地故障點方向；當支路絕緣故障大于該門限值時，檢測結果顯示非接地信號；同時，為方便用戶判斷被測支路的絕緣狀況，測試結果還將顯示檢測的絕緣量化指數，絕緣指數越高表示絕緣情況越差，越低表示絕緣情況越好。電壓等級/V2448110220接地檢測門限值/KΩ7153060設備接地檢測門限表絕緣分析功能 選擇該功能項之后，探測儀會把被測支路的絕緣阻抗大小及波形顯示出來并且指示接地點方向，可測量的阻抗范圍如下表：電壓等級/V2448110220阻抗測量范圍/KΩ0-700-1500-3000-600探測儀阻抗測量范圍表如果被測支路存在絕緣故障，檢測完成之后顯示示意圖如下：絕緣分析功能電流檢測功能

<牡丹江>天正華意電氣設備有限公司 便攜式線路測試儀按需定制 便攜式線路測試儀按需定制 <牡丹江>天正華意電氣設備有限公司

牡丹江直流系統接地故障定位儀直流系統接地是一種易發生且對電力系統危害較大的故障。直流系統正極接地，可能造成繼電保護誤動，因為跳閘線圈接直流電源負極，系統再有一點接地或絕緣不良，可能引起保護誤動；直流系統負極接地，系統再有一點接地或絕緣不良，可將跳閘回路或合閘回路短路，造成保護拒動，此時系統發生故障，保護的拒動必然導致系統事故擴大，同時還可能燒壞繼電器的觸點或燒保險。我公司自主設計制造的便攜式直流接地查找儀，能夠適用于任何電壓等級的直流系統，配備了高精度的檢測鉗表，通過對多種信號的處理大大提高了檢測范圍與抗干擾能力；采用了先進計算方法和模糊控制理論，將被檢測支路的絕緣程度以絕緣指數及波形的形式表示出來，充分體現了人工智能的優越性；對于接地點位置的斷定，它們更是擁有準確的判斷力，每次檢測都能夠指出接地點位置相對檢測點的方向，從而快速、準確地實現環路接地檢測。除此之外，用戶可以根據自身系統需要在絕緣告警門限值范圍內訂制合適的絕緣告警門限值的設備，用戶只需要將鉗表上的檔位與檢測器上的量程對應起來就能實現直流接地的檢測或者是絕緣程度的分析。

牡丹江直流系統接地故障定位儀 使用方法5．1 接線5．1．1 分析儀接線分析儀共配有兩段連接插頭，其中I段包括一條紅色連接線、一條黑色連接線以及一條黃色連接線；II段包括一條紅色連接線以及一條黑色連接線。將配備的紅、黃、黑三條連接線插座一端按顏色標記插入分析儀I段插頭處；斷開電源開關，將紅、黃、黑三條連接線的另一端按如下述接入：將紅色連接線的紅夾連接到第I段母線的正極處；將黃色連接線的黃夾連接到第I段母線的地；將黑色連接線的黑夾連接到第I段母線的負極處；如果要檢測直流互竄，需將配備的紅、黑兩條線按下述接入裝置與系統：將紅色連接線與黑色連接線插座一端按顏色標記插入分析儀II段插頭處；將紅色連接線的紅夾連接到第II段母線的正極處；將黑色連接線的黑夾連接到第II段母線的負極處；如下圖示：不做直流互竄檢測時不接第II段母線的兩條連接線。5．1．2 探測儀與采集器連接將充滿電量的4節5號充電電池裝入探測儀的電池倉內；將采集器航空插一端與探測儀插座相連接。5．1．3上電檢查各部分接線無誤后，開啟分析儀電源開關，電源指示燈與液晶屏均被點亮，設備進入工作狀態，如果系統不存在接地，則分析儀正常指示燈亮，如果存在正接地則正接地指示燈亮，如果存在負接地則負接地指示燈亮。5．2 操作5．2．1 分析儀操作分析儀面板上共有四個按鍵，可對分析儀的工作參數進行調整，按鍵排列圖如下：調幅：通過該按鍵可以實現電流信號幅值大小的調節，電流信號幅值可在0mA0.25mA0.5mA1mA2mA之間進行循環設定，開機默認為1mA。復位：通過該按鍵可以實現程序重新初始化重新運行。波形：通過該按鍵可以實現電流波形的選擇，電流波形可選擇為方波或正弦波，當設定為方波時分析儀狀態欄波形顯示為“”，當設定為正弦波時分析儀狀態欄顯示為“”，開機默認為“”。

<牡丹江>天正華意電氣設備有限公司

牡丹江直流系統接地故障定位儀開機后分析儀將主動啟動檢測橋?qū)ο到y(tǒng)進行檢測。主界面狀態欄顯示了當前系統的工作狀態：電流：該值大小表示分析儀工作在當前檢測橋投入大小模式下可通過“調幅”鍵進行設定；頻率：系統默認顯示0.25HZ；波形：顯示分析儀當前投入檢測橋的波形類型，可通過“波形”鍵進行設定；模式：顯示分析儀當前工作模式，可通過“模式”鍵進行設定；5．3 .2探測儀界面操作與顯示將充好電的5號充電電池裝入探測儀電池倉，并將采集器與探測儀相連后，開啟探測儀“電源”開關，即進入探測儀功能選擇界面： 功能選擇畫面在該界面下，用戶可以通過“功能”鍵在“故障定位波形分析”、“故障信號頻譜分析”、“直流漏電電流測試”三個功能之間切換。當“◇”符號位于該功能項前時表示該功能項處于狀態。狀態欄分別顯示了當前接入采集器的類型，分析儀投入檢測橋時形成的波形狀態，電壓幅值，檢測橋投入的頻率，通信狀態，電池電量等信息，采集器類型有“N”表示未接任何采集器，“D”表示接入的是D型采集器，“A”表示接入的是A型采集器；波形狀態顯示：“”表示當前分析儀投入檢測橋時形成的波形形態為方波，“”表示當前分析儀投入檢測橋時形成的波形形態為正弦波。選定好功能項，將探測儀采集器鉗入被測支路，按下“測試”鍵即可按選定的功能對被測支路進行檢測。注意：當使用A型采集器進行檢測時分析儀波形狀態必須調節為“”，使用D型采集器極進行檢測時，必須調節波形狀態為“”。

<牡丹江>天正華意電氣設備有限公司
便攜式線路測試儀按需定制 <牡丹江>天正華意電氣設備有限公司

牡丹江直流系統接地故障定位儀信號發生器、故障檢測器均采用微計算機技術，具有集成程度高，判斷速度快，檢測靈敏度高、抗干擾能力強、故障定位準確等特點。在軟件處理上利用了模糊控制理論和通信的噪聲理論，并依據直流系統的特點優化了算法，即使系統有大分布電容的干擾、電磁脈沖干擾和其它噪聲干擾的影響，也能準確地判斷出接地故障點，為接地故障的查找提供了有力的保障。在硬件上引進國外先進的檢測傳感器，直流信號檢測靈敏度高達0. 1mA，可檢測150K-500K接地的檢測靈敏度，使多點接地、環路接地、絕緣普遍降低等難以解決的問題迎刃而解。三、裝置主要特點3.1 高精度采樣鉗表該裝置采用了高分辨率（0. 1mA）信號采樣直流鉗表，能夠?qū)崿F(xiàn)對多點接地，高阻接地點的定位；3.2 接地點方向顯示該裝置具有接地點方向顯示，可以快速的處理復雜支路或環路中接地點的定位；3.3 具有絕緣指數顯示功能絕緣指數是為分析待測支路絕緣程度而引入說法，以0—100的數字形式來反映被測支路的絕緣程度，數字越大表示絕緣越差，該指數結合高精度鉗表非常有利于多點接地與高阻接地的檢測。3.4 具有波形顯示功能所謂波形顯示，即在檢測過程中檢測器所搜索到的信號發生器的波形其在查找接地過程中有非常重要的作用，合理利用檢測器中的波形顯示，可以大幅度的設備的檢測范圍與檢測精度以判斷的準確度。3.5 操作簡單，使用方便、快速使用時只需將鉗表鉗住待測支路，按一下工作按鍵，3—6S即可完成一條支路的檢測。

<牡丹江>天正華意電氣設備有限公司 便攜式線路測試儀按需定制
<牡丹江>天正華意電氣設備有限公司

牡丹江直流系統接地故障定位儀開機后分析儀將主動啟動檢測橋?qū)ο到y(tǒng)進行檢測。主界面狀態欄顯示了當前系統的工作狀態：電流：該值大小表示分析儀工作在當前檢測橋投入大小模式下可通過“調幅”鍵進行設定；頻率：系統默認顯示0.25HZ；波形：顯示分析儀當前投入檢測橋的波形類型，可通過“波形”鍵進行設定；模式：顯示分析儀當前工作模式，可通過“模式”鍵進行設定；5．3 .2探測儀界面操作與顯示將充好電的5號充電電池裝入探測儀電池倉，并將采集器與探測儀相連后，開啟探測儀“電源”開關，即進入探測儀功能選擇界面： 功能選擇畫面在該界面下，用戶可以通過“功能”鍵在“故障定位波形分析”、“故障信號頻譜分析”、“直流漏電電流測試”三個功能之間切換。當“◇”符號位于該功能項前時表示該功能項處于狀態。狀態欄分別顯示了當前接入采集器的類型，分析儀投入檢測橋時形成的波形狀態，電壓幅值，檢測橋投入的頻率，通信狀態，電池電量等信息，采集器類型有“N”表示未接任何采集器，“D”表示接入的是D型采集器，“A”表示接入的是A型采集器；波形狀態顯示：“”表示當前分析儀投入檢測橋時形成的波形形態為方波，“”表示當前分析儀投入檢測橋時形成的波形形態為正弦波。選定好功能項，將探測儀采集器鉗入被測支路，按下“測試”鍵即可按選定的功能對被測支路進行檢測。注意：當使用A型采集器進行檢測時分析儀波形狀態必須調節為“”，使用D型采集器極進行檢測時，必須調節波形狀態為“”。

便攜式線路測試儀按需定制

牡丹江直流系統接地故障定位儀 設備特點（1）高可靠性的設計裝置采用進口32位微控制器做主系統，硬件設計嚴格遵照電力及電磁兼容相關標準進行，內部采用多處冗余方式保證裝置與被測設備的可靠性。（2）精密選材裝置采用高精度采集器作為信號采集單元，電壓采樣采用高精度的進口模數轉換芯片，電壓與阻抗的測量準確；（3）人性化的人機交互界面“分析儀”與“探測儀”均采用TFT液晶顯示屏供用戶查看信息；操作簡單快捷，在實現對不同支路的檢測時，只需要按一次啟動鍵即可完成；測試結果顯示直觀明了，測試結果可通過多種顯示形式呈現給用戶，包括接地與否，波形曲線，絕緣等級，絕緣阻抗，漏電流大小，方向信息等。（4）智能化的檢測識別系統“分析儀”可以自動識別系統電壓等級；“分析儀”可判斷環網故障類別；“探測儀”與“分析儀”信息同步一次之后，不受檢測距離的影響；“探測儀”在進行檢測時，采集器既可鉗單根電源線，也可鉗多根電源線，提高檢測效率；“探測儀”檢測完成之后，如被測支路有環網或絕緣故障，會判斷出故障點相對測試點的方向信息。（5）完備的測試功能與處理故障能力“分析儀”與“探測儀”之間內置了無線數傳模塊進行通信，測試功能與顯示信息完備，可以處理直流系統中的各類環網及絕緣故障情況。“分析儀”具備“調幅”、“波形”、“模式”多種組合工作模式選擇功能，可適應各種復雜的應用環境。

<牡丹江>天正華意電氣設備有限公司 便攜式線路測試儀按需定制

牡丹江直流系統接地故障定位儀本信號發生器不采用傳統的LC或RC的振蕩電路，而采用全新的數字技術，因而具有信號穩定的特點。該信號發生器由單片機、A/D轉換電路、信號放大濾波電路、功率放大及隔直電路、輸出反饋及保護等部分組成，其實現原理圖如下：信號發生器原理圖信號接收器原理圖三、技術指標1、信號發生器?輸出信號頻率：2.5Hz?信號空載輸出電壓：±20V±5％?信號電壓幅值誤差：＜5％?信號短路輸出電流：≤80mA?輸出口抗沖擊能力：400V直流沖擊?電源電壓：AC220V±10％?電壓頻率：50Hz±5％?輸入保險：200mA?功率：3W?體積：300mm×270mm×200mm2、信號接收器?信號電流檢測靈敏度：0.5mA?信號發生器阻抗：40K?輸出電流：2.5毫安?接收器顯示：數字0-19?體積：210mm×100mm×32mm?A鉗口尺寸：Φ50mm?B鉗口尺寸：Φ7mm×9mm3、整機?檢測接地電阻：300KΩ?檢測電容：20μF?接地電阻測量精度：0-4.5KΩ 誤差≤0.5KΩ?接地電容檢測范圍：3-60uF?接地電容測量精度：3-10uF 誤差≤1uF四、儀器結構1、整機構成①信號發生器 ②信號接收器 ③A鉗（大鉗）④B鉗（小鉗） ⑤信號輸出線 ⑥電源線2、信號發生器（見圖1）圖1 信號發生器面板圖示意圖【電源輸入】：信號發生器工作時需要外接AC220V電源，該電源插座下部方框內有一保險絲（2A）。【電源開關】：開機時將開關標有“I”的一端按下，關機時將另一端標有“O”的一端按下。【輸出指示】：打開電源后信號發生器即開始輸出信號，信號輸出正常時，輸出指示燈會閃爍，表示有正常低頻電壓輸出。【信號輸出】：信號輸出口。

<牡丹江>天正華意電氣設備有限公司
