牡丹江壓力釋放閥校驗臺 <牡丹江>天正華意電氣設備有限公司

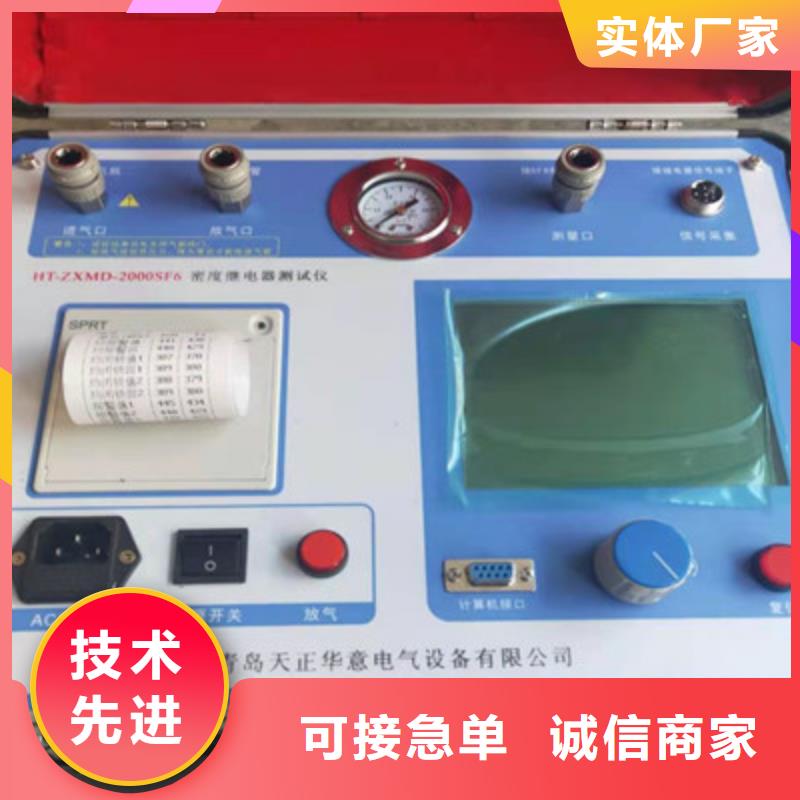

牡丹江瓦斯繼電器校驗儀本產品為便攜式工具，使用方便可靠，是SF6密度繼電器校驗 的選擇。三、技術指標 ?工作電壓：AC220V、50Hz?儀器功率：50W?儀器精度：0.2級?壓力顯示分辨率：0.001MPa?壓力校驗范圍：0～1.0MPa?環境溫度顯示分辨率：0.1C?環境溫度測量范圍：-50℃～150℃?工作濕度：90％RH?校驗對象：單報警、單閉鎖、單報警單閉鎖、單報警雙閉鎖?顯示方式：320×240圖形點陣單色液晶屏?操作方式：旋轉鼠標（一鍵飛梭）輸入?打印機型：高速微型打印機?打印方式：漢字報表式打印?存儲容量：可同時存儲50次試驗結果?外形尺寸：主機 365×300×220(mm3) 附件箱400×370×200(mm3)?SF6氣體密度顯示方式：被測環境下的壓力、20℃時的等效壓力。?儀器重量：8kg四、儀器面板圖進氣口 放氣口 壓力表 測量口 信號接口 微型打印機液晶屏 放氣按鈕 電源開關 電源插座 對比度調節 通訊口 旋轉鼠標 復位按鈕五、使用方法 1. 現場校驗SF6氣體密度繼電器時，斷開與密度繼電器相連的電源，以免損壞校驗儀。2. 根據測試目標，把報警導線和閉鎖導線分別與密度繼電器的信號插座對接好。當進行單動作信號校驗時，不使用的鱷魚夾可閑置，但不要與其它鱷魚夾發生接觸。測試一個信號時（單報警、單閉鎖１或者單閉鎖２三者其中之一）應只接相應的測試信號，并在操作界面上選擇“單信號”，系統會自動識別。

牡丹江瓦斯繼電器校驗儀先進的智能化設計，使得產品自動化程度更高，與市場上同類型產品相比較，TH-206系列產品的整機集成化程度更高、采樣結果真實可靠、方便用戶攜帶使用。液晶顯示屏的操作提示功能，使用戶使用更加簡單、明了。2、TH-206系列產品結構適應電力設備的不斷發展、更新，本檢驗裝置形成系列化產品，以滿足不同用戶對國內外多種瓦斯繼電器測試校驗。TH-206型瓦斯繼電器檢驗裝置：出廠時預置了QJ-（25、50、80）型瓦斯繼電器、YSF-（25、50、80、130）型壓力釋放閥檢測參數。本產品由微機測控箱、瓦斯繼電器檢測臺、壓力釋放閥三部分組合而成。實物圖直觀的給出了產品的外觀形狀。TH-206型瓦斯繼電器校驗儀參考圖以實物為準3、儀器主要技術參數3.1 瓦斯繼電器：a)流速檢測：0.5～1.6m/s小分辨率0.01m/s精度1.0級；b)容積檢測: 0～400ml，小分辨率1ml，誤差≤5ml；c)密封試驗：0～150Kpa，小分辨率0.1Kpa，精度1.0級時間0～120min可選。3.2壓力釋放閥：a)開啟壓力檢測：0～150Kpa，小分辨率0.1Kpa，精度1.0級；b)關閉壓力檢測：0～150Kpa，小分辨率0.1Kpa，精度1.0級；3.3 試驗介質:瓦斯繼電器試驗介質25＃變壓器油。

<牡丹江>天正華意電氣設備有限公司 牡丹江壓力釋放閥校驗臺
牡丹江壓力釋放閥校驗臺 <牡丹江>天正華意電氣設備有限公司

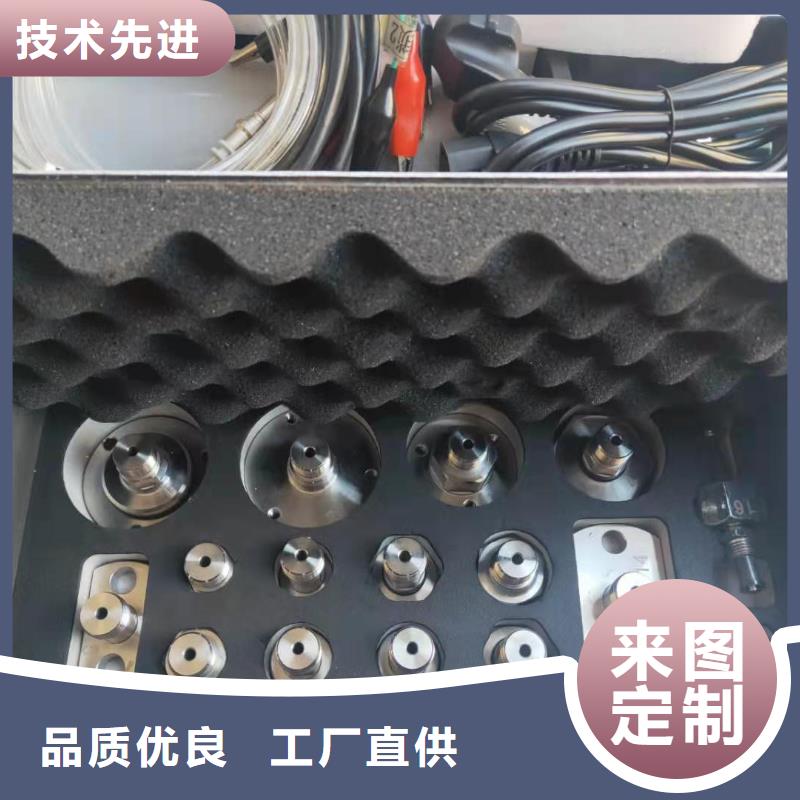

牡丹江瓦斯繼電器校驗儀智能型密度繼電器校驗儀功能特點：1)密度繼電器校驗儀采用32位ARM單片機和TI公司的高速信號處理芯片進行檢測與控制，集成程度高。機電一體化設計，精度高，重復性好，可靠性高。2)配置了大屏幕中文液晶屏和旋轉鼠標（一鍵飛梭）人機接口，操作簡單、界面美觀，所有參數及狀態一目了然。3)自動完成壓力測量和20℃值轉換，從而完成了壓力、溫度間的動態自動補償。并顯示被測環境溫度下的壓力、20℃時環境溫度下的壓力、環境溫度。徹底解決了SF6氣體密度繼電器現場校驗難的問題。4)所有測試過程自動由儀器完成，不用人工干預，避免了繁瑣的人工氣路調節操作。5)漢字報表式打印測試結果，并對試驗結果進行智能分析。6)能同時存儲50次試驗結果，并具有掉電數據保護功能，可隨時查詢和打印以前的試驗結果。7)校驗過程中無需恒溫室，可以在任意有效溫度范圍內對SF6氣體密度繼電器、壓力表進行校驗。8)配有多種型號過渡接頭，大多數型號開關的密度繼電器不用拆卸即可進行現場校驗。9)校驗過程中耗氣量極少，不浪費SF6氣體，測試成本低，對環境無污染。10) 具有在線修改系統時鐘的功能。11) 具有在線修改系統壓力功能，可以現場修正。12) 核心元器件采用進口元件，性能可靠。13) 能同時測試一組報警信號、二組閉鎖信號。

牡丹江瓦斯繼電器校驗儀旋轉急停開關，系統處于通電狀態，此時面板上的[紅色]按鈕指示燈亮起。按下面板上的[綠色]按鈕啟動系統后，系統初始界面注意：按[紅色]按鈕關閉檢測臺系統后，再次開機系統提示需要等待 30 秒才能啟動。壓力釋放閥檢測參數設置在初始界面上點擊【壓力檢測】鍵，系統進入壓力釋放閥檢測參數設置界面。設置時點擊相應參數右側[▼]鍵，然后按虛擬鍵盤 [↑][↓]鍵或在觸摸屏上拖動進行調整，參數設置完成后按下[確定]鍵，開始壓力釋放閥流速檢測流程。系統進入壓力釋放閥檢測全過程由系統自動完成，其界面?[壓力開關]表示壓力釋放閥壓力節點的狀態，檢測過程中當壓力節點未閉合時，狀態燈熄滅；當節點閉合時，狀態燈亮起；?檢測過程中當壓力節點未閉合時，壓力值會隨著檢測過程不斷變化，當節點閉合時，檢測結束后系統自動停止檢測過程中可隨時按[中止檢測]鍵終止壓力檢測，但檢測數據無效。5.4.3 密封檢測在初始界面上按下【密封檢測】鍵，系統進入壓力釋放閥檢測參數設置界面。設置時按相應參數右側的[▼]鍵，然后按鍵盤 [↑][↓]鍵或在觸摸屏上拖動進行調整。用戶可根據需要的試驗壓力進行選擇，參數設置完成后按下[確定]鍵，開始壓力釋放閥密封檢測流程。檢測過程中，用戶可隨時按[中止檢測]鍵結束檢測，但檢測結果無效。

<牡丹江>天正華意電氣設備有限公司 牡丹江壓力釋放閥校驗臺

牡丹江瓦斯繼電器校驗儀技術指標1.工作環境溫度：-10℃～＋40℃2.主機工作電壓：AC220V 50Hz3.空壓機工作電壓：AC220V 50Hz4.整機功率：400W5.空壓機功率：750 W6.壓力檢測范圍：0～350KPa7.壓力顯示分辨率：0.1KPa8.精度等級：1.0級9.顯示方式：5寸彩色液晶屏帶觸摸功能10.試驗介質：壓力釋放閥試驗介質為空氣11.存儲容量：可存儲多組校驗數據12.微機測控箱尺寸：430＊340＊250mm13.微機測控箱重量：15KG14.變壓器壓力釋放閥校驗儀（機械部分）：480＊400＊330mm15.變壓器壓力釋放閥校驗儀重量（機械部分）：25KG試驗準備階段：1.將和壓力釋放閥配套的法蘭盤安裝在壓力試罐工作臺上，法蘭盤上有密封圈，保證法蘭盤密封良好，將壓力釋放閥放在法蘭盤上，用配套的螺栓固定，一定要保證密封良好。2.將壓力釋放閥信號線接至校驗儀信號接線柱。五、測試項目1.開啟、關閉壓力試驗，測試過程如下：1.1開啟壓力：首先查看壓力釋放閥上銘牌，標稱值設置上低于開啟壓力值，如銘牌上標注開啟壓力是80KPa建議標稱值設為70KPa步進值設為0.5KPa，步進值設的比較大，測試速度會快一些，測試精度會差一些。當知道壓力釋放閥的開啟壓力值時，設置標稱值時可以設置時盡量大一點，步進值盡量小一點。舉例：銘牌上標注開啟壓力是80KPa標稱值設為75KPa步進值設為0.2KPa，這樣測試速度更快，精度更高。設置完成后，點擊“壓力測試”，測試就可以進行。2測試次數：可以按照設置的次數，多次測試。3.關閉壓力：開啟壓力測試完畢，設備自動轉為關閉壓力測試，無需人工干預。4密封試驗：設置密封試驗壓力值，密封試驗時間，點擊“密封試驗”。測試時間到，出現密封性能選項，人工選項，“合格”還是“不合格”。

<牡丹江>天正華意電氣設備有限公司 牡丹江壓力釋放閥校驗臺
牡丹江壓力釋放閥校驗臺 <牡丹江>天正華意電氣設備有限公司

牡丹江瓦斯繼電器校驗儀把配備的信號測試線另一頭與儀器面板上的航插信號口相連接。4. 使用配備的連接氣管將氣瓶與儀器面板上的進氣口相連接。5. 使用配備的連接氣管與過渡接頭將密度繼電器與儀器面板上的測量口相連接。6. 如果需要執行的是壓力表校驗操作，則需要將待校驗的壓力表與儀器面板上的測量口相連接；如果需要執行的是系統壓力值修正操作，則需要將經過計量校準的高精度壓力表與儀器面板上的測量口相連接。7. 打開儀器電源。8. 打開氣瓶上的閥門。9. 系統顯示主界面如下圖1：圖1此時光標選定了“密度繼電器校驗”選項，按“飛梭確定鍵”進入密度繼電器校驗程序，如圖2所示界面。圖２這是“密度繼電器校驗”的個界面。在該界面中可以首先設置閥值（“閥值”是指測試密度繼電器時由進氣到放氣的切換壓力值）。按“飛梭確定鍵”，數值菜單反顯，然后旋轉飛梭可以使數值增減，達到目標值后按“飛梭確定鍵”使數值菜單正常顯示后再旋轉飛梭到旁邊的“確定”按鈕，再按“飛梭確定鍵”即可進入“觸點方式”選擇菜單如圖３所示。圖３進入“觸點方式”菜單后用飛梭可以選擇密度繼電器的觸點方式，有“常開”和“常閉”兩個選項。注意：觸點方式是指密度繼電器非帶載的狀態。設置完成后旋轉飛梭到下面的“確定”選項，按“飛梭確定鍵”進入下一級菜單，如圖４所示。圖４在該界面中，首先設置“檢測次數”，有１、２、３三種選擇。

牡丹江瓦斯繼電器校驗儀氣體保護就是利用反應氣體狀態的氣體繼電器（有稱瓦斯繼電器）來保護變壓器內部故障的。在氣體保護繼電器內，上部一個密封的浮筒，下部是一塊金屬擋板，兩者都裝有密封的水銀接點。浮筒和擋板可以圍繞各自的軸旋轉。在正常運行時，繼電器內充滿油，浮筒浸在油內，處于上浮位置，水銀接點斷開；當不能則由于本身重量而，其水銀接點也是斷開的。當變壓器內部發生輕微故障時，氣體產生度較緩慢，氣體上升至儲油柜途中首先積存于氣體繼電器的上部空間，使油面下降，浮筒隨之下降而使水銀接點閉合，接通延時信號，這就是所謂的“輕氣體”；當變壓器內部發生嚴重故障時，則產生強烈的氣體氣體，油箱內壓力瞬時突增，產生很大的油流向油枕方向沖擊，因油流沖擊擋板，擋板客服彈簧的阻力，帶動磁鐵向干簧觸點方向移動，使水銀觸點閉合，接通跳閘回路，使斷路器跳閘，這就是所謂的“重氣體”。重氣體動作，立即切斷與變壓器連接的所有電源，從而避免事故擴大，起到保護變壓器的作用。1）概念輕瓦斯：當變壓器內部發生輕微故障時，氣體產生的速度較緩慢，氣體上升至儲油柜途中首先積存于氣體繼電器的上部空間，使油面下降，浮筒隨之下降而使水銀接點閉合，接通報警信號。重瓦斯：當變壓器內部發生嚴重故障時，則產生強烈的瓦斯氣體，油箱內壓力瞬時突增，產生很大的油流向油枕方向沖擊，因油流沖擊檔板，檔板克服彈簧的阻力，帶動磁鐵向干簧觸點方向移動，使水銀觸點閉合，接通跳閘回路，使斷路器跳閘。

<牡丹江>天正華意電氣設備有限公司 牡丹江壓力釋放閥校驗臺

牡丹江瓦斯繼電器校驗儀數據保存：測試完畢，點擊“數據保存”，測試結果，在開機界面可以查詢。6.數據打印：測試完畢，點擊“數據打印”，打印測試結果。設備注意事項：1.新的，未使用的壓力釋放閥測試是一定要仔細檢查，壓力釋放閥頂部的凸起物是否被綁定，如果被綁定一定要拆開，凸起物是否靈活。2.如壓力釋放閥損壞，測試壓力值超過其額定開啟壓力值，而壓力釋放閥不動作，打氣泵還在不停打氣，壓力值在不斷升高，有兩個地方可以查看，一個是液晶屏上的壓力值，一個是壓力釋放閥旁的指針壓力表。這時需要人工干預，一種方法是：將兩根信號線短接，讓打氣泵停止打氣，中斷測試。另一種方法，直接按停止鍵，停止測試。檢查壓力釋放閥。3.測試完畢，拆卸壓力釋放閥時，一定要按“釋壓”鍵，把氣放完，留心機內當前壓力為零時，才能拆卸壓力釋放閥。六、注意事項請用戶嚴格按照本說明書操作，嚴禁違規或野蠻操作。1.產品貯存中應注意防潮、防火。2.本說明書中圖示及說明可能與實物有細微差別，請以實物為準。3.非本公司維修人員或授權維修人員不得擅自維修！4.未經本公司許可擅自拆機維修，保修自動失效！七、裝箱清單序號項目單位數量設備及配件1壓力釋放閥校驗儀臺11過渡盤個32密封圈個若干3信號線根14橡膠軟管根15電源線根16保險管個5其它附件1說明書本12合格證張1變壓器用壓力釋放閥試驗導則（摘要）1 開啟壓力試驗將釋放閥卡裝在開啟壓力試罐上，在常溫下向罐內充以壓縮空氣，調整進氣量，進氣的壓力值到達開啟臨界值時，釋放閥應連續間歇跳動，周期為1s~4s，每次跳動信號開關應切換和自鎖。機械信號標志也應動作明顯，應能正確判斷釋放閥已動作過，每次動作后，都要手動復位。2 關閉壓力試驗將釋放閥卡裝在關閉壓力試罐上，打開進氣閥，罐內壓力開始上升，當釋放閥跳起后，立即關閉進氣閥。由于罐內壓力仍大于釋放閥的關閉壓力，釋放閥關閉。當壓力表顯示完全停止，說明釋放閥已經完全關閉。此時的壓力表顯示即為釋放閥的關閉壓力值。關閉壓力應符合下表的規定。試驗不少于三次，取其中的值作為該釋放閥的關閉壓力值。3 密封壓力試驗密封壓力值大于關閉壓力且低于開啟壓力的進口壓力，當進口壓力升到該壓力值時，釋放閥應可靠密封而不滲漏。

<牡丹江>天正華意電氣設備有限公司 牡丹江壓力釋放閥校驗臺
<牡丹江>天正華意電氣設備有限公司

牡丹江瓦斯繼電器校驗儀變壓器用壓力釋放閥試驗導則（摘要）1 開啟壓力試驗將釋放閥卡裝在開啟壓力試罐上，在常溫下向罐內充以壓縮空氣，調整進氣量，進氣的壓力值到達開啟臨界值時，釋放閥應連續間歇跳動，周期為1s~4s，每次跳動信號開關應切換和自鎖。機械信號標志也應動作明顯，應能正確判斷釋放閥已動作過，每次動作后，都要手動復位。2 關閉壓力試驗將釋放閥卡裝在關閉壓力試罐上，打開進氣閥，罐內壓力開始上升，當釋放閥跳起后，立即關閉進氣閥。由于罐內壓力仍大于釋放閥的關閉壓力，釋放閥關閉。當壓力表顯示完全停止，說明釋放閥已經完全關閉。此時的壓力表顯示即為釋放閥的關閉壓力值。關閉壓力應符合下表的規定。試驗不少于三次，取其中的值作為該釋放閥的關閉壓力值。

牡丹江壓力釋放閥校驗臺

牡丹江瓦斯繼電器校驗儀采用單通道管路校驗技術，但同時配有適配于不同型號的口徑轉接器，校驗時可選取相應口徑的轉接器，具有測試速度快、精度高、數據準確、重復性好等特點；3）可對瓦斯（氣體）繼電器流速值、容積值及密封性能的自動檢測和校驗，各測試項目可分別獨立完成，互不影響，同時可將測試結果進行保存和打印；4）采用計算機控制，鼠標鍵盤操作，彩色液晶顯示器顯示，界面直觀、操作方便，自動化程度高：5）使用于國產QJ系列（25、50、80）、進口（如EMB系列、MR系列、COMEM等）瓦斯（氣體）繼電器的校驗。6）使用液壓壓緊技術，操控性更好。三、技術指標工作環境溫度：-10℃~＋60℃工作電源：AC220V 50HZ供電方式：單相電源供電額定功率：3.7KW流速檢測范圍：Φ80: 0~2.2m/sΦ50: 0~3.2m/sΦ25: 0~4.2m/s氣體容積檢測范圍：0~1000ml密封性能校驗：試驗壓力：0.1~0.25MPA（可任選）試驗時間：1~80min（可任選）校驗精度：1.0級（流量計精度0.5級）顯示方式：15寸彩色液晶顯示器操作方式：計算機控制，鼠標，鍵盤操作打印方式：USB打印機全中文報表打印外形尺寸：1650×850×1780mm（長×寬×高）凈 重：350KG四、工作原理圖二油路圖4.1密閉測試4.1.1 進行密閉測試時2、14氣動球閥關閉9、11電磁閥關閉，4電磁閥打開，空壓機通過5氣管給管道加壓，達到規定壓力時，3壓力計反饋信號給控制系統，控制系統給信號于4電磁閥關閉5氣管。在此壓力下測試瓦繼電器密閉性。4.1.2 密閉測試完成，系統控制管路泄壓，油回流至回油槽。4.2容積測試4.2.1 容積測試，2、14氣動球閥關閉，4、10、11電磁閥關閉，9電磁閥打開，12氣管給瓦斯繼電器加氣把油壓至8容積筒，7壓力計采集體積將信號送至系統，同時系統采集瓦斯繼電器輕瓦斯觸發信號，如果輕瓦斯觸發時容積在標定值范圍以內結果即為有效，否則無效。4.2.2 測試完成，10電磁閥打開容積筒內的油回流至回油槽。

<牡丹江>天正華意電氣設備有限公司 牡丹江壓力釋放閥校驗臺 <牡丹江>天正華意電氣設備有限公司

牡丹江瓦斯繼電器校驗儀為下一次測試準備。（注：一般重復測試三次測試次數可由用戶自行調整。）4.3 流速測試4.3.1 流速測試時4、9、11電磁閥關閉，12氣管關閉，2、14氣動球閥打開，14電動機轉速逐漸升高，1流速傳感器將信號實時送至系統，重瓦斯觸發時系統記錄下流速值，若在標定值范圍內為有效。4.3.2 測試完成，油回到回油槽。（注：一般重復測試三次，取三次測試流速值的平均值。測試次數可由用戶自行調整。）4.4 測試完成系統會自動保存下每次的測試結果。附：瓦斯繼電器的動作原理瓦斯保護是變壓器內部故障的主要保護元件，對變壓器匝間和層間短路、鐵芯故障、套管內部故障、繞組內部斷線及絕緣劣化和油面下降等故障均能靈敏動作。當油浸式變壓器的內部發生故障時，由于電弧將使絕緣材料分解并產生大量的氣體，其強烈程度隨故障的嚴重程度不同而不同。瓦斯保護就是利用反應氣體狀態的瓦斯繼電器（有稱氣體繼電器）來保護變壓器內部故障的。在瓦斯保護繼電器內，上部一個密封的浮筒，下部是一塊金屬擋板，兩者都裝有密封的水銀接點。浮筒和擋板可以圍繞各自的軸旋轉。在正常運行時，繼電器內充滿油，浮筒浸在油內，處于上浮位置，水銀接點斷開；當不能則由于本身重量而，其水銀接點也是斷開的。當變壓器內部發生輕微故障時，氣體產生度較緩慢，氣體上升至儲油柜途中首先積存于瓦斯繼電器的上部空間，使油面下降，浮筒隨之下降而使水銀接點閉合，接通延時信號，這就是所謂的“輕瓦斯”；當變壓器內部發生嚴重故障時，則產生強烈的瓦斯氣體，油箱內壓力瞬時突增，產生很大的油流向油枕方向沖擊，因油流沖擊擋板，擋板客服彈簧的阻力，帶動磁鐵向干簧觸點方向移動，使水銀觸點閉合，接通跳閘回路，使斷路器跳閘，這就是所謂的“重瓦斯”。重瓦斯動作，立即切斷與變壓器連接的所有電源，從而避免事故擴大，起到保護變壓器的作用。

牡丹江壓力釋放閥校驗臺

牡丹江瓦斯繼電器校驗儀儀器維護及維修8.1 儀器的維護8.1.1本儀器為機電一體化的精密儀器，在日常使用中應妥加維護，使儀器保持良好的工作狀態；8.1.2顯示屏的清潔：可使用溫和的清潔劑輕輕擦拭儀器表面污垢。請勿使用尖銳及粗糙的物體劃傷儀器表面，以避免儀器表面受損后氧化；8.1.3儀器長時間擺放后，再次使用時需要檢查油位開關是否可靠，方法如下:控制箱處于手控狀態，豎直繼電氣檢測臺，點擊觸摸顯示屏（3）開啟（流速閥），后點擊觸摸顯示屏開啟（進氣閥），使變壓器油上升至油位計中心平面，此時油位計指示燈亮；點擊觸摸顯示屏開啟（排氣閥），式變壓器油下降低于油位計中心平面，此時油位計指示燈滅。至此油位開關工作正常。否則，應調整油位開關上的微調螺釘并重復上述操作步驟至油位開關工作正常。8.1.4使用壓力釋放閥檢驗裝置時應檢查大、小法蘭盤與螺柱之間的密封是否可靠，方法如下：檢查大、小法蘭盤與螺柱之間的密封圈是否有老化、破損現象，如有則進行更換。8.1.5儀器應避免水及其他液體滲入內部，控制箱面板需不免油污，避免跌落或強烈震動，存放于干燥地方。8.1.6試驗結束后，切斷電源并清潔儀器表面。8.2 儀器的維修8.2.1我公司長期提供優質的售后服務及技術支持。公司的地址、聯系方式等請參見說明書封面。8.2.2儀器出廠時經過嚴格的性能檢查，如在使用中發現儀器工作不正常，請與我公司聯系。簡單故障可在電話或傳真中引導解決；解決不了，請返回我公司進行維修。用戶在沒有征得廠家同意的情況下，請不要自行開箱維修、改造，否則因處置不當導致儀器各項功能不正常或損壞，由此所產生的后果用戶自行承擔。

<牡丹江>天正華意電氣設備有限公司 <牡丹江>天正華意電氣設備有限公司

牡丹江瓦斯繼電器校驗儀技術指標1.工作環境溫度：-10℃～＋40℃2.主機工作電壓：AC220V 50Hz3.空壓機工作電壓：AC220V 50Hz4.整機功率：400W5.空壓機功率：750 W6.壓力檢測范圍：0～350KPa7.壓力顯示分辨率：0.1KPa8.精度等級：1.0級9.顯示方式：5寸彩色液晶屏帶觸摸功能10.試驗介質：壓力釋放閥試驗介質為空氣11.存儲容量：可存儲多組校驗數據12.微機測控箱尺寸：430＊340＊250mm13.微機測控箱重量：15KG14.變壓器壓力釋放閥校驗儀（機械部分）：480＊400＊330mm15.變壓器壓力釋放閥校驗儀重量（機械部分）：25KG試驗準備階段：1.將和壓力釋放閥配套的法蘭盤安裝在壓力試罐工作臺上，法蘭盤上有密封圈，保證法蘭盤密封良好，將壓力釋放閥放在法蘭盤上，用配套的螺栓固定，一定要保證密封良好。2.將壓力釋放閥信號線接至校驗儀信號接線柱。五、測試項目1.開啟、關閉壓力試驗，測試過程如下：1.1開啟壓力：首先查看壓力釋放閥上銘牌，標稱值設置上低于開啟壓力值，如銘牌上標注開啟壓力是80KPa建議標稱值設為70KPa步進值設為0.5KPa，步進值設的比較大，測試速度會快一些，測試精度會差一些。當知道壓力釋放閥的開啟壓力值時，設置標稱值時可以設置時盡量大一點，步進值盡量小一點。舉例：銘牌上標注開啟壓力是80KPa標稱值設為75KPa步進值設為0.2KPa，這樣測試速度更快，精度更高。設置完成后，點擊“壓力測試”，測試就可以進行。2測試次數：可以按照設置的次數，多次測試。3.關閉壓力：開啟壓力測試完畢，設備自動轉為關閉壓力測試，無需人工干預。4密封試驗：設置密封試驗壓力值，密封試驗時間，點擊“密封試驗”。測試時間到，出現密封性能選項，人工選項，“合格”還是“不合格”。

牡丹江瓦斯繼電器校驗儀指南尊敬的用戶，感謝您選用我們的產品。為便于儀器能正常使用，請先閱讀下列說明：1.請遵守儀器和說明書上標示各種警告及說明事項；2.做完實驗后，請關閉[實驗]開關和總電源開關；清潔儀器時，請關閉總電源開關，拔下電源插頭；3.請使用說明書指定的電源電壓為儀器供電；4.對提供的電源插座應有可靠的接地或用導線把測控箱的接地口可靠接地；5.機內有高壓、變壓器油。切勿講任何物體插入儀器內，避免導致點擊、短路或火災；6.請在看懂本說明書后才使用儀器；7.請妥善保存本說明書，以便隨時查閱；注意：發生下列情形時，請關閉電源和拔下電源插頭，并與維修人員聯系，我們將及時地幫助您解決問題。1）儀器遭受雨淋；2）雖按正確方法使用，但儀器仍無法正常工作；3）曾進行不正確的調整；4）本產品跌落或損壞；便攜式產品特點TH-206型便攜式產品外觀設計體積小、功率低、使用方便、操作簡單。采用了合理的檢測原理和先進的設計技術，使得本產品在保持了小巧、緊湊、使用方便的特性基礎上，具有很高的測量精度和更強的檢測功能，同時可靠性更高。1.1本產品中增加了被試件的型號管理系統，使儀器在檢測過程中對應不同的被試件動作特性，有對應的檢測曲線，從而使精度符合國內外標準校驗臺檢驗的要求。

<牡丹江>天正華意電氣設備有限公司 牡丹江壓力釋放閥校驗臺

牡丹江瓦斯繼電器校驗儀數據保存：測試完畢，點擊“數據保存”，測試結果，在開機界面可以查詢。6.數據打印：測試完畢，點擊“數據打印”，打印測試結果。設備注意事項：1.新的，未使用的壓力釋放閥測試是一定要仔細檢查，壓力釋放閥頂部的凸起物是否被綁定，如果被綁定一定要拆開，凸起物是否靈活。2.如壓力釋放閥損壞，測試壓力值超過其額定開啟壓力值，而壓力釋放閥不動作，打氣泵還在不停打氣，壓力值在不斷升高，有兩個地方可以查看，一個是液晶屏上的壓力值，一個是壓力釋放閥旁的指針壓力表。這時需要人工干預，一種方法是：將兩根信號線短接，讓打氣泵停止打氣，中斷測試。另一種方法，直接按停止鍵，停止測試。檢查壓力釋放閥。3.測試完畢，拆卸壓力釋放閥時，一定要按“釋壓”鍵，把氣放完，留心機內當前壓力為零時，才能拆卸壓力釋放閥。六、注意事項請用戶嚴格按照本說明書操作，嚴禁違規或野蠻操作。1.產品貯存中應注意防潮、防火。2.本說明書中圖示及說明可能與實物有細微差別，請以實物為準。3.非本公司維修人員或授權維修人員不得擅自維修！4.未經本公司許可擅自拆機維修，保修自動失效！七、裝箱清單序號項目單位數量設備及配件1壓力釋放閥校驗儀臺11過渡盤個32密封圈個若干3信號線根14橡膠軟管根15電源線根16保險管個5其它附件1說明書本12合格證張1變壓器用壓力釋放閥試驗導則（摘要）1 開啟壓力試驗將釋放閥卡裝在開啟壓力試罐上，在常溫下向罐內充以壓縮空氣，調整進氣量，進氣的壓力值到達開啟臨界值時，釋放閥應連續間歇跳動，周期為1s~4s，每次跳動信號開關應切換和自鎖。機械信號標志也應動作明顯，應能正確判斷釋放閥已動作過，每次動作后，都要手動復位。2 關閉壓力試驗將釋放閥卡裝在關閉壓力試罐上，打開進氣閥，罐內壓力開始上升，當釋放閥跳起后，立即關閉進氣閥。由于罐內壓力仍大于釋放閥的關閉壓力，釋放閥關閉。當壓力表顯示完全停止，說明釋放閥已經完全關閉。此時的壓力表顯示即為釋放閥的關閉壓力值。關閉壓力應符合下表的規定。試驗不少于三次，取其中的值作為該釋放閥的關閉壓力值。3 密封壓力試驗密封壓力值大于關閉壓力且低于開啟壓力的進口壓力，當進口壓力升到該壓力值時，釋放閥應可靠密封而不滲漏。

<牡丹江>天正華意電氣設備有限公司

牡丹江瓦斯繼電器校驗儀先進的智能化設計，使得產品自動化程度更高，與市場上同類型產品相比較，TH-206系列產品的整機集成化程度更高、采樣結果真實可靠、方便用戶攜帶使用。液晶顯示屏的操作提示功能，使用戶使用更加簡單、明了。2、TH-206系列產品結構適應電力設備的不斷發展、更新，本檢驗裝置形成系列化產品，以滿足不同用戶對國內外多種瓦斯繼電器測試校驗。TH-206型瓦斯繼電器檢驗裝置：出廠時預置了QJ-（25、50、80）型瓦斯繼電器、YSF-（25、50、80、130）型壓力釋放閥檢測參數。本產品由微機測控箱、瓦斯繼電器檢測臺、壓力釋放閥三部分組合而成。實物圖直觀的給出了產品的外觀形狀。TH-206型瓦斯繼電器校驗儀參考圖以實物為準3、儀器主要技術參數3.1 瓦斯繼電器：a)流速檢測：0.5～1.6m/s小分辨率0.01m/s精度1.0級；b)容積檢測: 0～400ml，小分辨率1ml，誤差≤5ml；c)密封試驗：0～150Kpa，小分辨率0.1Kpa，精度1.0級時間0～120min可選。3.2壓力釋放閥：a)開啟壓力檢測：0～150Kpa，小分辨率0.1Kpa，精度1.0級；b)關閉壓力檢測：0～150Kpa，小分辨率0.1Kpa，精度1.0級；3.3 試驗介質:瓦斯繼電器試驗介質25＃變壓器油。
