牡丹江變壓器變比測試儀提示行提示的內容為按上傳數據。圖十三、歷史數據查詢六、接線方法1．三相測量時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的儀器1＃低壓側的黃、綠、紅三根線分別接變壓器低壓側的接線正確方可測試。接線圖如下圖所示：圖十四、三相變壓器的測試接線2．單相測量時，儀器高壓側的黃、黑兩根線分別接單相變壓器高壓側的A，N，儀器1＃低壓側的黃、黑兩根線分別接變壓器低壓側的接線正確方可測試。接線圖如下圖所示：圖十五、單相變壓器的測試接線3．測量Z型變壓器時，儀器高壓側的黃、綠、紅、黑四根線分別接變壓器高壓側的儀器1＃低壓側的黃綠紅三根線分別接變壓器低壓側的接線正確方可測試。接線圖如下圖所示：圖十六、Z型變的測試接線七、電池維護及充電儀器采用高性能鋰離子充電電池做為內部電源，操作人員不能隨意更換其他類型的電池，避免因電平不兼容而造成對儀器的損害。儀器須及時充電，避免電池深度放電影響電池壽命，正常使用的情況下盡可能每天充電（長期不用在一個月內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上，因內部有充電保護功能，可以對儀器連續充電。每次將電池從儀器中取出后儀器內部的電池保護板自動進入保護狀態，重新裝入電池后，不能直接工作，需要用充電器給加電使之解除保護狀態，才可正常工作。

牡丹江變壓器變比測試儀根據IEC及有關標準規定，在電力變壓器生產 、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。我公司自主開發、研制生產的多功能全自動變比測試儀除具有完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止款可以進行盲測（不知道被測變壓器的聯結方式及組別的情況下準確測量）、測試主變并列運行狀態的變比測試儀；從根源上測試變壓器并列運行的測試問題，能適應各種大中小型變壓器變比測試的需要，是到目前為止國內變比測試中技術進，測試項目完善，測量參數的變比測試儀。該儀器采用大屏幕真彩色液晶做為顯示器，全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面，人機對話界面友好，向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。全觸摸式導電硅膠鍵盤操作方式，操作手感好，簡便易學。儀器內置大容量掉電不丟失數據存儲器，可將現場校驗數據保存下來，多可擴展存儲1000組現場校驗結果，可提供后臺微機管理軟件，將結果上傳至計算機，實現微機化管理。儀器采用本公司獨立設計開模制造的工程塑料外殼，儀表外形美觀、實用。現場測試操作方便。

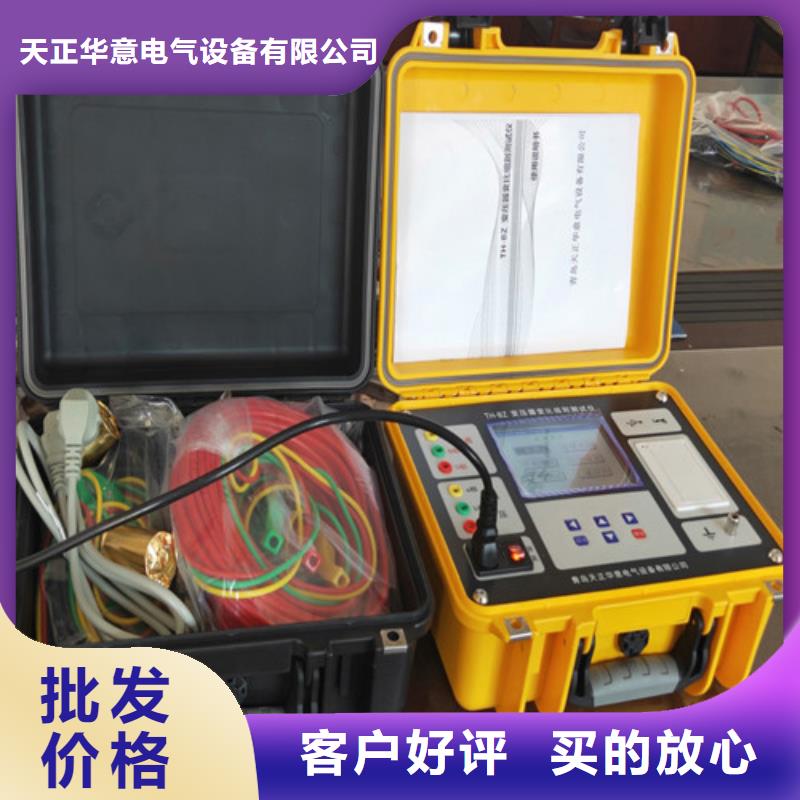

牡丹江變壓器變比測試儀結構外觀儀器由主機和配件箱兩部分組成，其中主機是儀器的核心，所有的電氣部分都在主機內部，其主機采用注塑機箱，堅固耐用，配件箱用來放置測試導線及工具。1、結構尺寸圖一、主機與配件箱尺寸2、儀器外觀圖二、儀器外觀正面圖儀器左側上部是變比測試插頭，高壓側，低壓側端子。左側下方是彩色液晶屏（包含狀態指示燈），右側下部是標準30鍵的控制鍵盤；在儀器的右側上部是打印機、接地端子、充電口、USB接口、工作開關。3、狀態指示燈說明其中狀態指示燈有6個，具體用途為：電源：儀器工作電源接通指示，開機亮起；運行：儀器正常運行時亮起，閃爍；測量：測量過程中亮起并閃爍，測試結束后滅掉；通訊：預留功能燈；U盤：USB接口插上U盤并識別后亮起；故障：當儀器自檢發現有故障時亮起；4、鍵盤說明鍵盤共有30個鍵，分別為：存儲、查詢、設置、切換、↑、↓、←、→、軟開關、退出、?（確認）、自檢、幫助、數字1、數字2（ABC）、數字3（DEF）、數字4（GHI）、數字5（JKL）、數字6（MNO）、數字7（PQRS）、數字8（TUV）、數字9（WXYZ）、數字0、小數點、＃、輔助功能建F1、F2、F3、F4、F5。各鍵功能如下：↑、↓、←、→鍵：光標移動鍵；在主菜單中用來移動光標，使其指向某個功能菜單，按確認鍵即可進入相應的功能；在參數設置功能屏下上下鍵用來切換當前選項，左右鍵改變數值。?鍵：確認鍵；在主菜單下，按下此鍵即進入被選中的功能，另外，在輸入某些參數時，開始輸入和結束輸入。退出鍵：返回鍵，非參數輸入狀態時，按下此鍵均直接返回到主菜單。存儲鍵：用來將測試結果存儲為記錄的形式。查詢鍵：用來瀏覽已存儲的記錄內容。設置鍵：在主菜單按下此鍵，直接進入?yún)?shù)設置屏。切換鍵：出廠調試時生產廠家使用，用戶不需用到此鍵。自檢鍵：保留功能，暫不用。

牡丹江變壓器變比測試儀說明部分是對所選功能的解釋說明。當菜單選項被選中時，按上下鍵選擇不同菜單功能，按左右鍵選擇菜單選項所屬功能參數，當菜單選項所屬功能參數被選中時，按上下鍵修改參數，按“確認”鍵或“取消”鍵返回菜單選項。額定高壓、額定低壓：設置所測試品的額定高、低電壓值。高、低電壓值可以按實際電壓值輸入，也可以根據實際情況按實際比例關系輸入。只有額定高、低電壓值、分接間距、額定分接位輸入正確后，測試結果才可以正確計算出當前分接檔位值和誤差值。分接設置所測試品的分接間距和額定分接位，對于沒有分接位的試品，額定分接位輸入00或01即可。結組別：設置所測試品的聯結方式和聯結組別。對于聯結方式，高壓側可以實現“Y→D→未知之間的循環轉換，Y表示星形聯結，D表示三角形聯結， “未知”表示不清楚高壓側聯結方式，由儀器自動判斷；低壓側可以實現“y→d→未知”之間的循環轉換，y表示星形聯結，d表示三角形聯結，“未知”表示不清楚低壓側聯結方式，由儀器自動判斷。當用戶選擇已知的聯結方式后，儀器測量與顯示按用戶輸入為準，當用戶選擇“未知”后，由儀器自動判斷聯結方式，如果高、低壓側的聯結方式都選擇“未知”時，測量結果不顯示聯結方式。對于聯結組別，用戶可按實際情況進行選擇，如果聯結組別未知，可選“自動”，由儀器自動判斷聯結組別，在“盲測功能”菜單里，聯結組別固定為“自動”，不可改動。

牡丹江變壓器變比測試儀?使用操作所有測試線和電源線接好以后，打開電源開關，儀器初始化后進入“主菜單”屏，如下圖所示。編號 說明1 顯示日期時間。2 顯示外設和當前操作狀態。插入優盤時顯示此圖標。有藍牙設備連接時顯示此圖標。進行存儲信息查詢時顯示此圖標。3 儀器主菜單操作區，通過方向鍵選編號 說明3 擇相應功能，按“確認”鍵進入相應功能菜單。針對三相變壓器進行變比、組別測試。針對單相PT、單相變壓器、單相CT進行變比、極性測試。專門針對Z型變壓器進行變比、組別測試。查詢測試過程中保存的各組數據；在存儲查詢屏可以進行數據打印、轉存優盤等操作。設置儀器的日期、時間。需要密碼操作，不對用戶開放。4 SV：顯示儀器當前的軟件版本號；HV：顯示儀器當前的硬件版本號。針對 功能及操作進行詳細說明，其它功能及操作可參考此部分說明。?正常測試：已知高、低壓聯結方式的情況下，正確輸入高、低壓聯結方式后進行測試。?盲測功能：在不知道高、低壓聯結方式及組別時可以準確測出變比和組別。以 為例進行說明，進入“盲測功能參數設置”屏，如下圖。編號 說明1 一級操作目錄，通過“上下”鍵選擇這些功能，當這些功能被選定后，按“左右”鍵選擇對應功能的參數。 小提示：光標在一級操作目錄下，可按“確認”鍵將光標快速跳轉到按鈕，可快速啟動測量。

牡丹江變壓器變比測試儀參數設置屏在選中‘參數設置’功能時首先進入?yún)?shù)設置屏，如圖四所示。在參數設置屏中可見，需設置項目有：試品編號、額定變比、分接總數、等分接級、接線方式、設置日期、設置時間、界面風格。顯示屏下一行為提示行，提示操作人員如何進行操作，設置完畢后就按【退出】鍵返回；各項參數的含義和作用如下：?試品編號：指被測變壓器的編號，多可輸入6位。?額定變比：指被測試變壓器的額定檔位的高壓側與低壓側的電壓變比值?分接總數：指變壓器分接開關總的檔位數?等分接級：變壓器每檔調整的電壓百分比?接線方式：預設變壓器的接線方式，不影響測試，顯示于測試結果中?設置日期：設置當前的日期?設置時間：設置當前的時間?界面風格：改變界面顏色搭配風格，有藍白和黑灰兩種圖四、參數設置屏3．三相變壓比測試圖五、三相變壓比測試接線提示屏進行三相變壓比測試之前應先進行參數設置，按【設置】鍵或選擇“參數設置”項按【?】進入?yún)?shù)設置屏進行參數設置，設置好各參數后按【退出】鍵回到主界面選擇“三相變壓比”測試選項按【?】鍵進入如圖五所示的接線提示屏，操作人員須按照?qǐng)D示進行接線。

牡丹江變壓器變比測試儀斯科特型變的測試接線5．測量逆斯科特型變壓器時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的α、β、n，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的a、b、c接線正確方可測試。接線圖如下圖所示：圖十八、逆斯科特變壓器的測試接線七、電池維護及充電儀器采用高性能鋰離子充電電池做為內部電源，操作人員不能隨意更換其他類型的電池，避免因電平不兼容而造成對儀器的損害。儀器須及時充電，避免電池深度放電影響電池壽命，正常使用的情況下盡可能每天充電（長期不用在一個月內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上，因內部有充電保護功能，可以對儀器連續充電。每次將電池從儀器中取出后儀器內部的電池保護板自動進入保護狀態，重新裝入電池后，不能直接工作，需要用充電器給加電使之解除保護狀態，才可正常工作。八、注意事項1．在測量前要確保被測設備處于停電狀態，各測試端子不能接地。2．測量接線一定要嚴格按說明書操作，否則后果自負。3．測試之前一定要認真檢查設置的參數是否正確。4．充電時使用有地線的電源插座。5．不能在過量限的情況下工作。6．嚴禁高低壓接反。九、售后服務儀器自購買之日起1年內，屬產品質量問題免費包修或包換。終身提供保修和技術服務。如發現儀器有不正常情況或故障請與本公司及時聯系，以便為您安排便捷的處理方案。

牡丹江變壓器變比測試儀簡介本測試儀是一款創新型產品，克服了傳統變比電橋測試的缺點，屏幕采用了大屏幕高分辨率液晶顯示屏，顯示信息豐富，方便現場使用。產品主要應用于變壓器的變比組別測試，PT、CT的變比極性測試，測試速度快、準確度高。2 包裝內容收到貨運包裝箱后，打開包裝箱并檢查是否有損壞。如果貨運包裝箱已損壞，或襯墊材料有壓痕，請通知貨運公司和離您近的銷售處。 請檢查您是否在測試儀包裝中收到下列物品：√1臺測試儀√1套測試線（紅、黑各一組）√1條三芯電源線√1份印刷版用戶手冊√1份合格證及出廠測試報告3 功能特點?全三相正弦逆變電源輸出，輸出電壓自動調節，具有軟啟、軟停功能，因此測試速度快、精度高。?具有盲測功能，即在不知道高低壓聯結方式時進行變比、組別測試。?在常規變壓器、Z型變壓器、PT試品測試的基礎上增加了CT變比極性測試功能，應用領域更廣。?量程寬、精度高，變比測量范圍可達10000，且值10000時測試精度保證0.3％。?具有反接保護、輸出短路保護等完善的保護功能。?5.6寸超大工業級高亮度彩色液晶屏，在強陽光下顯示依然清晰可見。?配備熱敏打印機，便于數據打印。?具有本機存儲和優盤存儲，方便數據保存。

牡丹江變壓器變比測試儀斯科特型變的測試接線5．測量逆斯科特型變壓器時，儀器高壓側的黃、綠、紅三根線分別接變壓器高壓側的α、β、n，儀器低壓側的黃、綠、紅三根線分別接變壓器低壓側的a、b、c接線正確方可測試。接線圖如下圖所示：圖十八、逆斯科特變壓器的測試接線七、電池維護及充電儀器采用高性能鋰離子充電電池做為內部電源，操作人員不能隨意更換其他類型的電池，避免因電平不兼容而造成對儀器的損害。儀器須及時充電，避免電池深度放電影響電池壽命，正常使用的情況下盡可能每天充電（長期不用在一個月內充一次電），以免影響使用和電池壽命，每次充電時間應在6小時以上，因內部有充電保護功能，可以對儀器連續充電。每次將電池從儀器中取出后儀器內部的電池保護板自動進入保護狀態，重新裝入電池后，不能直接工作，需要用充電器給加電使之解除保護狀態，才可正常工作。八、注意事項1．在測量前要確保被測設備處于停電狀態，各測試端子不能接地。2．測量接線一定要嚴格按說明書操作，否則后果自負。3．測試之前一定要認真檢查設置的參數是否正確。4．充電時使用有地線的電源插座。5．不能在過量限的情況下工作。6．嚴禁高低壓接反。九、售后服務儀器自購買之日起1年內，屬產品質量問題免費包修或包換。終身提供保修和技術服務。如發現儀器有不正常情況或故障請與本公司及時聯系，以便為您安排便捷的處理方案。
