? VZF(R)-12型真空開關配用小型化，系列化專用真空滅弧室，經特殊設計，采用新型觸頭材料和磁場結構，回路電阻低，觸頭耐磨損，電壽命長，滅弧室耐壓水平高，截流水平低，開斷能力強，可靠性高。

? VZF(R)-12型真空開關的操動機構采用模塊化設計，即將操動機構分為合閘模塊、分閘模塊、箱體和主軸模塊及二次線路模塊，易于標準化生產，大大縮短了交貨周期，而且維護、維修方便。

 真空開關技術特點

? VZF(R)-12型系列真空開關采用移開式安裝方式，改變了負荷開關不能與中置式斷路器配套使用的歷史，改變了二次配電系統中，沒有中置式環網柜的歷史，特別是在中置式開關柜中

? 替代傳統的熔斷器手車（或固定式負荷開關）對站用變壓器（或接地變）起到更加可靠的保護。

? 具備可靠，完善的機械及電氣防誤連鎖功能，保證了操作及維修的性，具備預儲能功能。

? 三相熔斷器水平安裝于“T”型結構的頂部，擴大了保護范圍。

? 熔斷器熔斷時具有機械和電氣指示功能。

? 具備了開斷25kA短路電流的能力，能同時配備熔斷器及繼電保護，確保故障不擴大，不越級，雙重保護了輸、配電網的運行。

 使用環境條件

1. 環境溫度： 溫度+40℃， 溫度-25℃；

2. 環境濕度：日平均相對濕度：≤95%，月平均相對濕度：≤90%；

3. 日平均飽和蒸汽壓：≤2.2×10-3Mpa；

4. 月平均飽和蒸汽壓：≤1.8×10-3Mpa；

5. 海拔高度：不高于1500m；

6. 地震烈度：不超過8度；

7. 使用場所：無滴水，無易燃和爆炸危險，無化學腐蝕性氣體無劇烈震動；

8. 如產品使用環境條件超出以上規定，用戶可與我公司協商確定。

負荷開關-限流熔斷器組合電器保護變壓器特性好，但只有兩者配合好才能有效。
  a區域為工作電流范圍。I>InK，InK為組合電器的額定電流。它小于熔斷器的額定電流InHH，這是由于熔斷器安裝時的溫度狀況及熱損耗消散受限制，使組合電器不能承受熔斷器的全部電流。組合電器的額定電流開斷由負荷開關單獨完成。負荷開關三相同時開斷，三相同時熄弧。
  b區域為過負荷范圍InHH<I<3InHH，在此范圍內，熔斷器承受超過額定電流的過電流。約從2InHH起，熔體動作，但熔斷器尚不能熄弧，熔斷器的撞擊器觸發，使負荷開關動作，三相開斷并熄弧。在這里，熔體動作的含義是所有熔體至少在一處開斷。這就是說，在過負荷范圍內，由負荷開關三相開斷并熄弧。
  c區域為轉移電流ITC范圍約從3InHH起，熔斷器動作后亦可熄弧。在三相電路中，三相熔斷器中一相首先動作，觸發撞擊器并熄弧。負荷開關熄滅另兩相中的電流，其他兩相熔斷器可能也動作，但負荷開關有時動作更快，因此，在轉移電流區域，熔斷器與負荷開關配合共同完成開斷任務。轉移電流是負荷開關在各自功率因數下，所能開斷的 電流，它介于5InHH（小型熔斷器）～1.5InHH（大型熔斷器）之間。
  d區域為限流范圍，當故障電流更大時（約從20InHH），熔斷器在電流的 個半波就已經動作，并將故障電流的峰值限制到它的允通電流值ID。這是熔斷器熄滅大于轉移電流ITC的電流，負荷開關在撞擊器作用下雖動作，但不開斷電流。
  因此，只有負荷開關與熔斷器配合得當，組成的組合電器就能夠開斷：負荷開關額定開斷電流的任何負載電流；組合電器額定短路開斷電流的任何過電流。這就是說，負荷開關加熔斷器能承擔工作電流和全短路電路之間的開斷任務。
  

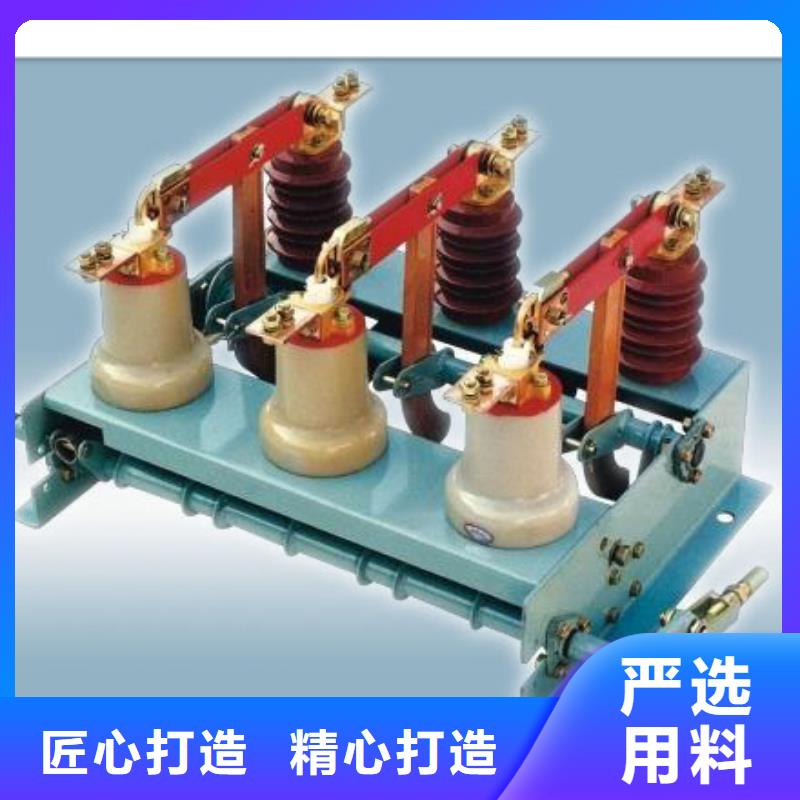

按照使用電壓的不同，負荷開關可以分為高壓負荷開關和低壓負荷開關。

   、高壓負荷開關主要包括：

  1、固體產氣式高壓負荷開關

  利用開斷電弧本身的能量使弧室的產氣材料產生氣體來吹滅電弧，結構較簡單，適用于35千伏及以下的產品。

  2、壓氣式高壓負荷開關

  利用開斷過程中活塞的壓氣吹滅電弧，結構較簡單，適用于35千伏及以下產品。

  3、壓縮空氣式高壓負荷開關

  利用壓縮空氣吹滅電弧，能開斷較大的電流，結構較復雜，適用于60千伏及以上的產品。

  4、SF6式高壓負荷開關

  利用SF6氣體滅弧，開斷電流大，開斷電容電流性能好，結構較復雜，適用于35千伏及以上產品。

  5、油浸式高壓負荷開關

  利用電弧本身能量使電弧周圍的油分解氣化并冷卻、熄滅電弧，結構簡單，但重量大，適用于35千伏及以下的戶外產品。

  6、真空式高壓負荷開關

  利用真空介質滅弧，電壽命長，相對價格較高，適用于220千伏及以下的產品。

  第二、低壓負荷開關又稱為開關熔斷器組，20世紀70年代以前所用的膠蓋刀開關和鐵殼開關均屬于低壓負荷開關。小容量的低壓負荷開關觸頭分合速度與手柄操作速度有關。大容量的低壓負荷開關分合速度與手柄操作的速度快慢無關，結構比較簡單，附有可靠的機械聯鎖裝置，打開蓋子后開關不能合閘，開關合閘后蓋子不能打開，確保了工作。

C、嚴禁帶負荷接通和斷開電路，常與高壓斷路器串連使用。 滅弧原理 （FN3-10R）利用分閘時主軸帶動活塞壓縮空氣，使壓縮了的空氣由噴嘴中高速噴出而吹滅電弧的；FN5-10D---有整套滅弧裝置的滅弧管構成。（真空管）

3.注意事項

A、垂直安裝，開關框架、合閘機構、電纜外皮、保護鋼管均應可靠接地（不能串聯接地）。

B、運行前應進行數次空載分、合閘操作，各轉動部分無卡阻，合閘到位，分閘后有足夠的距離。

C、與負荷開關串聯使用的熔斷器熔體應選配得當，即應使故障電流大于負荷開關的開斷能力時保證熔體先熔斷，然后負荷開關才能分閘。

D、 合閘時接觸良好，連接部無過熱現象，巡檢時應注意檢查瓷瓶臟污、裂紋、掉瓷、閃爍放電現象；開關上不能用水沖（戶內型）。（一臺高壓柜控制一臺變壓器時，更換熔斷器將該回路高壓柜停運。）

高壓負荷開關怎么合閘

3.1一般動機構面板上有手動分閘和合閘的按鈕，合閘控制按鈕，顏色為綠色； 分閘控制按鈕，顏色為紅色。

3.2高壓負荷開關組合柜操作方法

高壓負荷開關組合柜是電氣廠家常用的開關設備，具體的、正確的操作方式，高壓負荷開關組合柜主開關，操作簡便，可靠，具有明顯的斷口，分合閘采用手動操作，彈簧儲能，配合操作機構沒完成開關快速分合閘。當負荷開關處在分閘位置時，使用操作手柄向上運動，彈簧儲能釋放能量，使開關快速合閘，負荷開關處合閘位置時，使用操作手柄向下運動，彈簧儲能釋放能量，使開關快速分閘。
