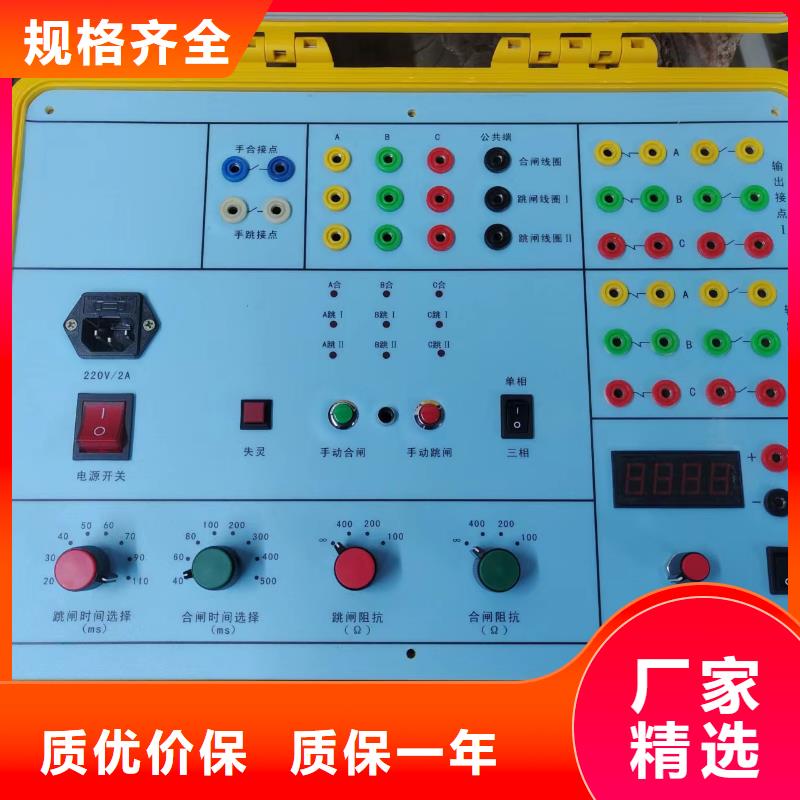

牡丹江電器綜合試驗臺備注：測試臺在使用過程中如有疑問，請用戶及時和我們?nèi)〉寐?lián)系，我們將竭誠為您服務。單位名稱：青島天正華意電氣設備有限公司稅 ???號：788839J公司地址：青島平度市李園街道辦事處平安路2號電 ???話： 、繼電器測試軟件使用說明：1.在電腦桌面上找到繼電器測試程序，用鼠標雙擊，輸入密碼即可進入測試界面。（密碼默認為000000）2.選擇要測試的繼電器型號，在界面的左下角點擊進入即可。選好之后點擊“確定”，就可以進入測試界面。3.當選擇好測試型號后，程序默認的是先測試“電氣特性”，只需點擊界面上的“自動測試”即可開始測試，如果需要測試“機械特性”，只需要在測試界面的下面找到“機械特性”，用鼠標進行點擊即可進入“機械特性”的測試界面，進入界面后如需測試，只需點擊界面上的“自動測試”即可開始測試。

牡丹江電器綜合試驗臺外接電源輸入為直流時合分閘輸出為直流，外接電源輸入為交流合分閘輸出為交流。（六）當使用外接電源時合分閘輸出端不能短路。（需在電源輸入端或輸出端加短路保護）（七）接線方法：首先將開關狀態信號（5腳和7腳）夾在斷路器斷口上（或與斷口狀態對應的輔助開關上）；當需要檢測輔助開關時（6腳和7腳）接對應的常開或常閉觸點（軟件中可設置）； 合閘（1腳）連接對應的合閘線圈，分閘（2腳）連接對應分閘線圈（電保持如接觸器不接，懸空）；公共端對應負極；儲能接儲能電機(沒有儲能的不接，如電保持可不接)。五、操作方法：1、開機顯示：開機后系統顯示如圖4圖4 圖52、時間次數設置：次使用時需要對參數進行設置，按“↑”“↓”選擇“參數設置”，再按“確定”鍵，如圖4。按“↑”“↓”選擇“時間次數”，再按“確定”鍵，如圖5 。圖6 圖7按“確定”鍵移動光標，按“↑”“↓”鍵調整數字大小，如圖6。一直按“確定”退出并自動保存設置，設置好參數后系統自動保存斷電不丟失。設置輸出時間的目的有兩個，1、是為了防止當輔助觸點轉換不到位時分合閘線圈長時間帶電。2、當超出所設置的輸出時間，還沒有分閘或合閘，進行拒分拒合錯誤判斷。輸出時間如果設置過長，當斷路器發生拒分、拒合或輔助觸點轉換不到位時，合分閘線圈長時間通電，可能導致發熱甚至燒毀。

<牡丹江>天正華意電氣設備有限公司 牡丹江發電機綜合特性測試儀誠信企業 <牡丹江>天正華意電氣設備有限公司

牡丹江電器綜合試驗臺.測試臺可對所有的AX系列繼電器，電源屏系列繼電器，傳輸繼電器，時間繼電器進行測試，同時可根據用戶的具體需求進行功能擴展。6.大量采用數字模塊，使整個測試及數據管理過程更加智能化，同時采用冗余容錯技術，使測試臺的測試過程更加穩定、準確。為了方便的用戶實際試用，在臺板上固定有一套數字萬用表，參數如下：1）顯示分辨率： 5.5 位分辨率2）測量參數：直流伏、交流伏、直流安、交流安、電阻、電容、頻率、溫度。3）直流電壓范圍：400mV~1000.00 V；準確度：0.025％RD＋0.002％FS4）電壓交流范圍：400 mV 至 750 V；準確度：3.0％ RDG ＋0.05％ FS5）電阻范圍： 400Ω至 250MΩ 電流交流：范圍：20 mA 至 10A，精度： 3％ RDG ＋ 0.05％ FS電流直流：范圍：20 mA 至10 A，精度：0.250％ ＋ 0.007％ FS七、繼電器的測試方法：1.將測試臺電源線接好后，按下“電源通”按鈕，使測試臺通電，如果測試臺測試完畢需要斷電，按下“電源斷”按鈕即可。2.按下“電腦電源”，測試電腦上電。3.選擇被測試信號繼電器的型號，將被測繼電器插在測試盒的繼電器插座上。（測試盒上有兩個測試插座，一個測試，另外一個備用，但不能同時插兩臺繼電器）4.將測試盒用航空插頭連接線盒測試臺連接即可。5.打開電腦進入軟件程序，選擇測試繼電器型號即可進行測試。

牡丹江電器綜合試驗臺.測試臺可對所有的AX系列繼電器，電源屏系列繼電器，傳輸繼電器，時間繼電器進行測試，同時可根據用戶的具體需求進行功能擴展。6.大量采用數字模塊，使整個測試及數據管理過程更加智能化，同時采用冗余容錯技術，使測試臺的測試過程更加穩定、準確。為了方便的用戶實際試用，在臺板上固定有一套數字萬用表，參數如下：1）顯示分辨率： 5.5 位分辨率2）測量參數：直流伏、交流伏、直流安、交流安、電阻、電容、頻率、溫度。3）直流電壓范圍：400mV~1000.00 V；準確度：0.025％RD＋0.002％FS4）電壓交流范圍：400 mV 至 750 V；準確度：3.0％ RDG ＋0.05％ FS5）電阻范圍： 400Ω至 250MΩ 電流交流：范圍：20 mA 至 10A，精度： 3％ RDG ＋ 0.05％ FS電流直流：范圍：20 mA 至10 A，精度：0.250％ ＋ 0.007％ FS七、繼電器的測試方法：1.將測試臺電源線接好后，按下“電源通”按鈕，使測試臺通電，如果測試臺測試完畢需要斷電，按下“電源斷”按鈕即可。2.按下“電腦電源”，測試電腦上電。3.選擇被測試信號繼電器的型號，將被測繼電器插在測試盒的繼電器插座上。（測試盒上有兩個測試插座，一個測試，另外一個備用，但不能同時插兩臺繼電器）4.將測試盒用航空插頭連接線盒測試臺連接即可。5.打開電腦進入軟件程序，選擇測試繼電器型號即可進行測試。

<牡丹江>天正華意電氣設備有限公司 牡丹江發電機綜合特性測試儀誠信企業 <牡丹江>天正華意電氣設備有限公司

牡丹江電器綜合試驗臺本產品運輸時必須進行包裝，包裝箱內應墊有泡沫防震層。包裝好的產品運輸過程中不得置于露天車箱。倉庫應注意防雨、防塵、防機械損傷。8、儀器應儲存在環境溫度-20℃～60℃，相對濕度不超過85％，通風，無腐蝕性氣體的室內。存儲時不應緊靠地面和墻壁。9、本儀器如長期不使用，要求每月開機通電一次（ 約二小時），以使潮氣散發，保護元器件。10、儀器損壞后，立即停止使用并通知本公司，不得自行開箱修理。一、概 述高壓斷路器在出廠前都應當進行磨合，以去除加工過程中產生的毛刺并進行形狀修正，使出廠后的開關工作在的機械狀態.針對斷路器生產廠家的需求，我公司在原有六工位磨合測試系統外，又自行研發生產了TH-II單工位高壓斷路器磨合測試儀。TH-II高壓斷路器測試儀，自帶大功率可調直流電源，大屏幕液晶顯示器，通過參數設定能滿足所有斷路器和接觸器的磨合測試， 界面快捷簡便，極大的提高工作效率。儀器克服了傳統磨合測試設備使用時間繼電器進行磨合造成的控制能力較差，易使分、合閘線圈燒毀的缺點，有效的保護了斷路器的完好性。

牡丹江電器綜合試驗臺可以試驗的繼電器型號包括但不限于：GE系列:MCRC040、MCRC031、MCRC022、CL04 D311MWJ-RAIL、CL04 D310MWJ-RAIL、CL00 D320TWJ-RAIL、CL00 D301TWJ-RAIL、CK08BE411N、CK08C E311MWJ-RAILAEG系列:SH8.80、SH8.62、SH8.44、LS18K.00DWJSMITT系列: B400-115EG-S-V、D8-U204、D-U204、CU-U204、TDE-U204、TDB4-U204、WDE4-U204Schleicher系列：NGZP32、LC1D18FD、LC1DT25FDMS系列：LTHS400 1P二、新設備方案實現1、設備組成部分 根據客戶要求，我司配振動臺（夾具臺）1臺、高低溫箱1臺、阻性負載箱1臺和標準電腦桌（計算機程序控制）1臺；2、振動臺和高低溫箱圖片（方案一：圖片僅供參考，以實物為準） （方案二：圖片僅供參考，以實物為準）（電源阻性負載圖片，僅供參考，以實物為準）3、設計原理圖（設計原理圖：圖片僅供參考，以實物為準）4、以往測試樣件（樣件一） （樣件二） 樣件三）三、設備功能1、根據客戶指定要求，在不同振幅、頻率、溫度（高溫80攝氏度，低溫負40攝氏度）情況下，通過調整（阻性）負載大小，實現常開或常閉觸點電壓降檢測（軟件編程設計量程，超過設計理論量程，自動聲光報警）；

<牡丹江>天正華意電氣設備有限公司 牡丹江發電機綜合特性測試儀誠信企業 <牡丹江>天正華意電氣設備有限公司

牡丹江電器綜合試驗臺當選擇好測試型號后，程序默認的是先測試“電氣特性”，只需點擊界面上的“自動測試”即可開始測試，如果需要測試“機械特性”，只需要在測試界面的下面找到“機械特性”，用鼠標進行點擊即可進入“機械特性”的測試界面，進入界面后如需測試，只需點擊界面上的“自動測試”即可開始測試。接點壓力的測試需要人為的把測克計放在需要測試的繼電器接點上，用鼠標點擊界面右邊的1Q到8Q，1H到8H進行取數即可完成測試。如果需要中斷測試，只需在測試過程中點擊“中斷測試”即可。以上的測試電腦會自動完成，用戶只需等待即可。4.測試完成后軟件會自動提示用戶是否需要保存數據，如果需要，用戶只需點擊界面下面的“數據保存”即可，為了以后的管理方便，建議用戶將數據保存里的數據進行填寫。5.如果用戶要對以前的測試數據進行查詢，打印，只需點擊界面下的“數據管理”，在界面的右邊根據自己的需要進行查詢。九、注意事項：1.當出現以下界面時請用戶首先檢查所選被測繼電器是否正確，其次在看測試臺的程控電源是否有輸出，程控電源是在測試臺內部的，當看到“Reset”指示燈滅，即表示電源沒有輸出，可按一下測試臺面板上的“電源通”即可。如果還沒有解決問題，就有可能是程控電源保險燒斷，更換保險即可（10A）2.在測試交流繼電器時，如果出現蜂鳴器報警，表示交流程控電源輸出自動保護，用戶可先停止測試，在按一下“電源通”按鈕，報警即可停止，在按一下“電源通”按鈕，即可正常工作測試。3.測試臺還另外增加了老燈絲繼電器的測試功能，在測試過程中，用戶只需將外接線上的接頭按數字編號連接到燈絲繼電器插座的相應編號處即可。在測試其它繼電器時不需外接線連接。4.每次測試測試盒上只能插一個被測繼電器，嚴禁插兩個繼電器進行測試。5.測克計在長時間不用時，請將里面的電池取出，以防止電池流液，損壞測克計。6.測試臺在三個月內沒有使用時，是通電一次。

牡丹江電器綜合試驗臺TH-II高壓斷路器磨合測試儀操作簡單，是斷路器廠家設計和測試斷路器的理想工具，更是出廠試驗的必備檢測設備。二、主要功能及特點1、操作功能：可以按預設的參數進行單分、單合、合分、重合閘操作，壽命試驗。2、報警功能：當斷路器發生拒合、拒分、誤合、誤分、輔助觸點故障時，可通過液晶顯示器及蜂鳴器進行聲光報警，并切斷電源停止操作。3、保護功能：當發出合(分)閘命令后，經過適當延時（延時時間可設置），自動切斷合(分)閘電源，防止因斷路器拒動或輔助開關轉換不到位而導致合(分)線圈長期帶電?！?、磨合完成后，有信息提示，系統自動停止操作命令，切斷電源，并聲光提示。5、時間設定靈活：分、合閘間隔時間和分、合閘輸出時間可單獨設定，整定范圍：0.01-999.99秒。（設置后自動保存，斷電不丟失）6、操作電源靈活：默認使用內置可調直流低紋波電源，也可使用外接電源，輸入交流輸出交流。三、主要技術參數1、電源：AC220V±15％；50Hz；2、整機功耗：≤2500W；3、輸出電流10A；4、內部電源輸出電壓：DC 0-280V；5、濕度：≤85％RH；6、溫度：-10℃—50℃；7、外形尺寸：370mm×280mm×160mm；8、重量：8kg
