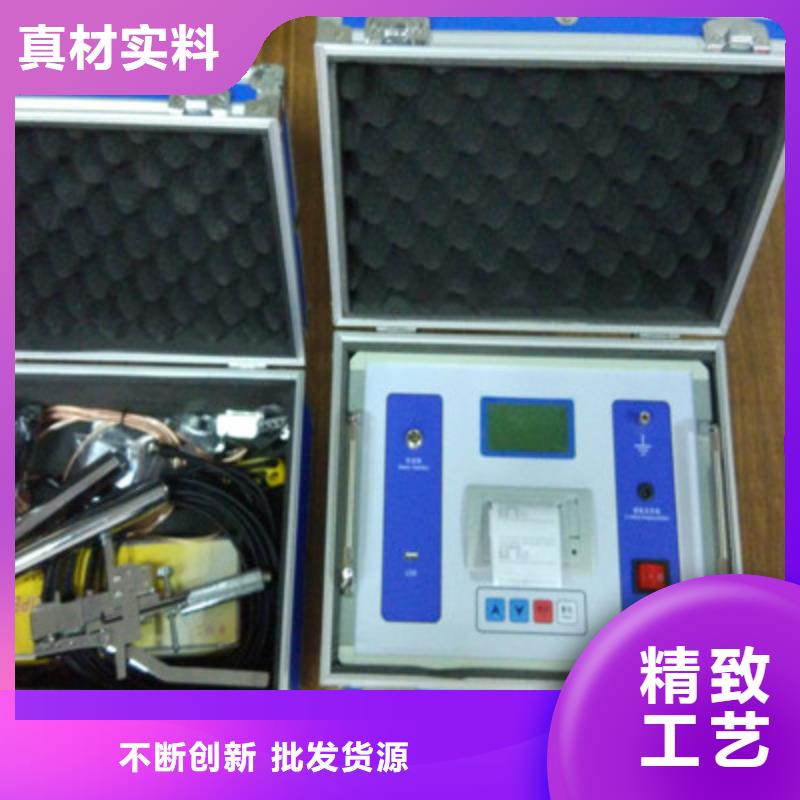

眉山隔離開關觸指壓力測試儀面板布置圖1 面板布置圖 序 號面 板 標 志功 能 說 明①保護接地端與大地相接②液晶顯示屏大屏幕、寬溫度、背景光液晶、全中文顯示所有數據及圖譜③傳感器接口傳感器接口④充電接口 內部鋰電池充電接口⑤面板微型打印機打印測試報告及圖譜⑥USB接口U盤接口⑦功能按鍵塊 上、下移動光標或增、減當前光標處數值[確定]選擇當前菜單或確認操作[復位]儀器復位⑧電源開關輸入電源DC12V四.菜單操作說明4.1測量前的準備4.1.1確定需要測量隔離開關觸指壓力的觸頭接觸面的寬度b （用游標卡尺測量， 根據觸頭寬度b，調整測試儀測試鉗（下面稱之為模擬觸頭）的寬度a，（見圖3、圖4），使a＝b； 圖3模擬觸頭寬度測量示意圖4.1.3圖3是用于GW16、GW22、 GW6等折疊式、剪刀式隔離開關模擬觸頭的調整方法，拆除附件4、附件5，裝上附件1、附件3銷（“1”用于靜觸頭直徑60mm的刀閘，靜觸頭直徑40mm的刀閘裝附件2、附件3銷），將卡尺鎖定在a上，卡住模擬觸頭，再緩慢調節螺栓S，調好后鎖緊螺母N。測量示意圖見圖5、圖6和圖7。4.1.4圖4是用于GW4、GW5、GW7等轉入式隔離開關模擬觸頭的調整，裝上附件4.1（4.1用于觸頭寬度58-70mm的刀閘，4.2用于觸頭寬度70-83mm的刀閘），將卡尺鎖定在a上，卡住模擬觸頭，再緩慢調節螺栓S，調好后鎖緊螺母N。測量示意

眉山隔離開關觸指壓力測試儀產品特點?輕巧便攜，便攜式儀器，方便現場操作；?顯示直觀，采用大分辨率真彩液晶顯示屏，內容顯示清晰、直觀；?操作簡單，采用觸摸按鍵；?標定簡單，支持用戶自己標定置零復位傳感器；?精度高、穩定性好，采用中航工業高精度應變片，高精度、低溫漂、蠕變小，長期穩定性好；?具備聲音報警功能，報警閾值可設置；?支持多單位顯示，測量單位支持“N”、“kg”；?具備數據上傳功能，儀器工作在USB設備 U盤模式，可以將歷史數據直接讀取；?內置大容量非易失性存儲器，記錄數據帶時標，掉電不丟失；?內置高精度實時時鐘功能：可進行日期及時間校準；?儀器內置大容量鋰電池、帶適配器電源接口，帶電池電量顯示；1.2產品用途和適用范圍1)適用于變電站、發電站和開閉所內高壓開關柜梅花觸頭接觸壓力測量；2)適用于高壓開關柜和高壓手車生產過程中的觸頭壓力檢測；1.3使用環境條件1)環境溫度：-20℃～＋50℃；2)相對濕度：≤85％RH；3)環 境：無振動、無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸氣、滴水或鹽分等；4)海拔高度：≤3000M5)大氣壓力：70～106Kpa；6)存儲溫度：－40℃～＋60℃

眉山隔離開關觸指壓力測試儀所以，要求測量觸指接觸壓力只是一紙空文。針對目前發供電系統的檢修現狀，我公司自行開發了一種用于測量高壓隔離開關觸指壓力的智能型測試儀DLCZ觸指壓力檢測儀 ，它只要將測試鉗模擬觸頭的傳感器在每對觸指接觸位置張開一下，就能顯示出觸指此時的接觸壓力并記憶。有效解決了測量觸指壓力的一大難題。該儀器也可用于隔離開關制造廠對觸指壓力的檢驗；改變壓力傳感器的形狀也能測量斷路器的觸指壓力。二.主要技術參數工作環境：-10～40℃，≤80％RH 大氣壓力 86～106kpa電源電壓：機內鋰電池：≤20 W(優選) AC220V±10％ 50Hz±10％ 測量范圍：≤1000 N 誤差：≤1％讀數±1測量直徑（觸指開距）：5.5mm～90mm 大于90mm（可定制）內置鋰電池，電源工作時間：≥6小時（可定制）。充電方式：專用充電器接面板鋰電池充電接口充電；傳感器信號線長度：10m絕緣電阻 ＞2MΩ介電強度 電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。

眉山隔離開關觸指壓力測試儀測試分閘可靠動作：將電壓調節到額定電壓的65％，按“分閘”按鈕，斷路器分閘動作；將電壓調節到額定電壓的120％，按“分閘”按鈕，斷路器分閘動作；則說明斷路器在65％～120％，分閘可靠動作。例如：若額定電壓為DC220V，則220V＊65％＝143V，220V＊120％＝264V，可分別將電壓調節至143V，與264V，并執行分閘操作，斷路器均分閘動作。5、合閘操作（1）執行合閘操作：將電壓調節至額定值，按“合閘”按鈕，斷路器合閘動作。（2）測試合閘可靠動作：將電壓調節到額定電壓的80％，按“合閘”按鈕，斷路器合閘動作；將電壓調節到額定電壓的110％，按“合閘”按鈕，斷路器合閘動作；則說明斷路器在80％～110％，合閘可靠動作。例如：若額定電壓為DC220V，則220V＊80％＝176V，220V＊110％＝242V，可分別將電壓調節至176V，與242V，并執行合閘操作，斷路器均合閘動作。八、售后服務儀器自購買之日起壹年內，屬于產品質量問題免費維修，終身提供保修和技術服務。對已過保修期或非產品質量問題造成的儀器故障，我司提供終身維修服務（收取成本費）。如發現儀器有不正常情況或故障請與公司及時聯系，以便為您安排便捷的處理方案。

眉山隔離開關觸指壓力測試儀隔離開關觸頭夾緊力有專為折臂式、剪刀式隔離開關而研制的專用壓力傳感器，它適用于GW16、GW17、GW22、GW23、GW6等折臂式、剪刀式隔離開關在制造廠、供電公司工廠化檢修車間或安裝、檢修現場的壓力控制和檢驗。圖12是為此要求而設計專用模擬觸頭，該觸頭使用兩只傳感器，長度和直徑均模擬實際觸頭，此方法比通用模擬觸頭(鉗式測量傳感器)更方便、更準確。剪刀式專用模擬觸頭模擬觸頭由支架、傳感器、壓塊、固定螺釘等組成，測量前，需將模擬觸頭的直徑調到實際觸頭的尺寸（如圖12所示，Φ40＋0.1、Φ60＋0.1，根據需要也可配Φ50＋0.1），實際測量方法見圖13。注意：由于合閘時觸頭有沖擊力，所以壓力讀數不能按“峰值”！供貨說明：正常供貨為一臺儀器和通用鉗式模擬觸頭一套。折臂式隔離開關模擬觸頭為專用傳感器配件，在訂貨時需特別說明，需要單獨購置。附測量方法圖片一、轉入式隔離開關觸指接觸壓力的測量（如GW4、GW5型隔離開關），按圖8、9要求更換測量附件二、折臂式隔離開關觸指壓力的測量（如GW16、GW17、GW22、GW23型隔離開關，已掛靜觸頭），按圖3、4要求更換測量附件三、戶內隔離開關拍合式（GN系列）觸指壓力的測量，按圖11要求更換測量附件（可測量觸頭開距8-70mm）四、折臂式專用測量傳感器的測量方法，比鉗式模擬觸頭測量更簡單、更方便

眉山隔離開關觸指壓力測試儀隨著高壓開關柜的廣泛使用及不斷發展，開關柜梅花觸頭的發熱問題也越來越受到運行單位的廣泛關注。通常梅花觸頭和開關本體及靜觸頭接觸好壞和夾緊彈簧有直接關系。當彈簧壓力不夠時，會造成觸指局部過熱，使觸指彈簧退火而出現疲軟。疲軟的彈簧使觸指和觸頭間的接觸壓力繼續降低，接觸狀態變得更差，促使發熱更加嚴重，觸指彈簧進一步退火，從而進入一種惡性循環。使發熱發展成為過熱狀態，造成絕緣損壞，引起電弧放電造成開關柜的燒毀。由于開關柜母線室是連通的，當一個間隔故障時，電弧侵犯鄰柜甚至會造成“火燒連營”的事故，擴大事故范圍和影響。常規檢查時只能憑經驗判斷彈簧有無損傷，但無法準確測量出觸頭的壓緊力。我公司根據多年經驗，針對以上問題研發生產出了高壓開關柜觸頭壓力測量儀。該測量儀器廣泛應用在各種高低壓開關和開關柜的制造廠及運行現場。該測量儀無需對梅花觸頭彈簧進行拆解便可對高壓開關柜內部的梅花觸頭進行力學性能檢測，用以解決實際生產中只能對單個緊固彈簧進行力學檢測，而不能對裝配后的觸頭進行檢測的難題。

眉山隔離開關觸指壓力測試儀尊敬的顧客:感謝您使用本公司生產的觸指壓力測試儀。在初次使用該儀器前請您詳細地閱讀使用說明書，將可幫助您正確使用該儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許差別。若有改動，我們不一定能通知到您，敬請諒解！如有疑問，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試接線柱等均有可能帶電，您在插拔測試線、電源插座時，可能產生電火花，小心電擊。為避免觸電危險，務必遵照說明書操作！?慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。防止火災或人身傷害使用適當的電源線。只可使用本產品專用、并且符合本產品規格的電源線。正確地連接和斷開。當測試導線與帶電端子連接時，請勿隨意連接或斷開測試導線。產品接地。本產品除通過電源線接地導線接地外，產品外殼的接地柱必須接地。為了防止電擊，接地導體必須與地面相連。在與本產品輸入或輸出終端連接前，應確保本產品已正確接地。注意所有終端的額定值。為了防止火災或電擊危險，請注意本產品的所有額定值和標記。在對本產品進行連接之前，請閱讀本產品使用說明書，以便進一步了解有關額定值的信息。請勿在無儀器蓋板時操作。如蓋板或面板已卸下，請勿操作本產品。使用適當的保險絲。只可使用符合本產品規定類型和額定值的保險絲。避免接觸裸露電路和帶電金屬。產品有電時，請勿觸摸裸露的接點和部位。在有可疑的故障時，請勿操作。如懷疑本產品有損壞，請本公司維修人員進行檢查，切勿繼續操作。請勿在潮濕環境下操作。請勿在易爆環境中操作。保持產品表面清潔和干燥。術語警告：警告字句指出可能造成人身傷亡的狀況或做法。 小心：小心字句指出可能造成本產品或其它財產損壞的狀況或做法。

眉山隔離開關觸指壓力測試儀 工作原理模擬斷路器的輸入分別接入被測試成套繼電保護裝置的分相跳合閘回路或三跳三合回路；模擬斷路器的跳合閘輸出分別引入微機測試裝置，試驗中由它們共同完成跳閘、合閘和重合閘的過程。 跳合閘時間根據高壓斷路器的性能可從10到9999ms間整定，跳合閘電流可按1A、2A、3A、4A、5A整定（程序根據動作電壓設定）。本裝置上電后，模擬斷路器A、B、C三相是處于分閘狀態，分閘指示燈應亮。當保護裝置加入故障電流、電壓后，保護裝置動作，此時送出跳閘信號，模擬斷路器CPU單元收到跳閘信號后，立即開始計時，準備跳閘。 當跳閘時間達到整定值時，控制動作單元跳閘，同時切斷保護裝置的跳閘信號。合閘和重合閘過程類似。六．使用說明界面功能介紹：1．合閘時間設定： 三相合閘時間可通過輸入框直接輸入，范圍為:10-9999ms。任意設置誤差不超±2ms，通過分別設置A、B、C三相合閘時間，可以模擬斷路器三相不同期。2．分閘時間設定：三相合閘時間可通過輸入框直接輸入，范圍為:10-9999ms。任意設置誤差不超±2ms。3．輸入控制狀態： 顯示輸入端子輸入狀態。4．輸出斷路器狀態：顯示模擬斷路器輸出狀態。5．手動操作開關： 可通過開關直接控制模擬斷路器動作，按下開關后，模擬斷路器經過延時動作。6．電壓設定：設定機帶程控穩壓電源輸出電壓，此電壓也是模擬斷路器跳合閘線圈動作電壓，程序根據此電壓自動計算出，模擬斷路器的動作電流。共分5檔用戶自己選擇所需電流。7．故障模擬(斷路器失靈)開關：當按下此按鈕后，斷路器模擬裝置失靈，雖然接到跳閘命令，但不跳閘，電流線圈中有電流，并保持1s后電流消失，間隔20s后自動恢復到有電流狀態。此時觸摸屏顯示故障提示。8．跳閘電流選擇開關：跳閘電流每一個動作電壓下可以選擇5個電流，用戶可自行選擇9．合閘電流選擇開關：同跳閘電流選擇。

眉山隔離開關觸指壓力測試儀測試分閘可靠動作：將電壓調節到額定電壓的65％，按“分閘”按鈕，斷路器分閘動作；將電壓調節到額定電壓的120％，按“分閘”按鈕，斷路器分閘動作；則說明斷路器在65％～120％，分閘可靠動作。例如：若額定電壓為DC220V，則220V＊65％＝143V，220V＊120％＝264V，可分別將電壓調節至143V，與264V，并執行分閘操作，斷路器均分閘動作。5、合閘操作（1）執行合閘操作：將電壓調節至額定值，按“合閘”按鈕，斷路器合閘動作。（2）測試合閘可靠動作：將電壓調節到額定電壓的80％，按“合閘”按鈕，斷路器合閘動作；將電壓調節到額定電壓的110％，按“合閘”按鈕，斷路器合閘動作；則說明斷路器在80％～110％，合閘可靠動作。例如：若額定電壓為DC220V，則220V＊80％＝176V，220V＊110％＝242V，可分別將電壓調節至176V，與242V，并執行合閘操作，斷路器均合閘動作。八、售后服務儀器自購買之日起壹年內，屬于產品質量問題免費維修，終身提供保修和技術服務。對已過保修期或非產品質量問題造成的儀器故障，我司提供終身維修服務（收取成本費）。如發現儀器有不正常情況或故障請與公司及時聯系，以便為您安排便捷的處理方案。
