馬鞍山變壓器直流電阻有載分接開關綜合測試儀

馬鞍山變壓器有載開關測試儀測試過渡時間及電阻值測試完畢后，如圖A相直流測試波形，先將波形顯示區域左邊的卡尺定位到測試波形跳變處，然后點開該相波形的數據數據顯示標簽，點擊選擇“R1”標簽，該相的電阻值便會顯示出來。移動紅色和綠色卡尺到需要測量的范圍后，點擊T1、T2、T3得到測量時間。六、分析編輯功能6.1數據查詢分析 點擊菜單區中【數據查詢】項，即可打開數據庫中窗口，如圖十三所示：點擊選擇需要的項目條（該項目條顏色變深）后，再點擊下方的【打開】鍵，彈出圖十一界面，點擊【應用】、【確認】鍵后，波形自動回放當前界面中。圖十三分析界面如圖十四、圖十五所示，在界面的“波形參數測量區”中設有“A-相（mS）、B-相（mS）、C-相（mS）、ABC-相差（mS）”選擇并打開其中某一項，如選擇“A-相（mS）”，下拉菜單顯示“T1、T2、T3” 點擊其中某一項，在該窗口中顯示出的值是標尺1到標尺2之間的時間。參數“T1、T2、T3” 含義可由用戶自定義為開關的過渡時間或三相開斷不同步時間，“T4”是計算出“T1、T2、T3”的時間總和。選準游標尺下方的小方塊，可拖動游標尺左右平行移動，將游標尺1平移到波形的左邊，移動游標尺2平移到波形的右邊，選擇點擊T1（或T2或T3），在該窗口中顯示出的值就是用戶定義的時間參數。通過分析編輯，可以確定過渡波形的三相開斷不同步時間，三相過渡時間等參數。在三相相差的功能菜單下有三個時間數據：“不同步時間”、“橋接時間”、“三相相差”。“不同步時間”、“橋接時間”利用兩個游標尺根據需要卡出時間，“三相相差”是計算出三相“T1”時間值的誤差值

馬鞍山變壓器有載開關測試儀波形分析1.從圖13可以看出，橋接前時間過長，已達50ms（是正常時間的三倍），并且不止是一相，而是三相差不多。這是典型的快速機構儲能彈簧老化，速度變慢。2．從圖14中可以看到A相從單到雙（3-4）和雙到單（4-3）有對稱的過零段，是在單數側，且過渡電阻值從儀器上觀察遠大于50Ω（超過50Ω可以看成開路）。這是典型的過渡電阻缺陷。吊檢后發現單數側過渡電阻已斷裂。3．圖15中這個波形是由于開始測試時，靈敏度選的比較高，又是由3-2方向（電感量增加）容易引起震蕩。適當降低靈敏度由1-n方向測試結果正常。4． 從圖16中看出，A相波形較亂，打出的過渡電阻值僅0.3-0.5Ω，而且從1-7均如此。 吊檢發現A相切換開關引出線軟連接有斷股，造成A相過渡電阻被短接（未接死）。現場處理后，波形正常。八、常見故障1．CPU板故障可能出現的波形（見圖17）。處理辦法：更換CPU板圖 17 2．儀器供電電壓過低可能出現的波形（見圖18）3．儀器自激振蕩可能出現的波形（見圖19）圖19處理辦法：試品充分放電后，由1-n方向測試，非測試繞組良好的短路接地；必要時調整儀器的靈敏度即觸發電平。

馬鞍山變壓器有載開關測試儀現場打印測試報告需要打印測試報告，便可點擊打印按鈕，進入打印界面，如圖十八所示。若直接用機載的微型打印機打印數據及波形：選擇“在線簡略打印”、“輸出到打印”若要輸出PDF文件：選擇“標準打印”、“輸出到PDF文件”，可以生成一個PDF格式的文檔，以便于保存電子版或對其內容進行再次編輯修改。圖十八6.4 選擇“外接電源”方式測試：外接電源試驗方法是由用戶自備試驗電源，對變壓器有載分接開關進行導通試驗。本裝置測試接線設計有“外接電源”測試功能，測試時按照第四章“試驗接線”中的圖三、或圖四、或圖五接線。項目設置及操作流程與“內接電源”方式相同。6.5脫機分析或重新編輯試驗報告本系統是一款綠色軟件，可隨意安裝在辦公室電腦中（安裝路徑：C:\Program Files\）。從測試儀器界面的文件下拉菜單中將數據導出，用U盤再將數據導入到辦公室電腦中，可對測試波形重新進行分析或編輯。具體操作見6.1節數據查詢分析。6.6歷次數據查詢功能歷次數據查詢功能可以查詢以前測試并保存過的數據和波形。具體操作步驟如下：⑴ 開數據查詢窗口點擊菜單區中【數據查詢】項，即可打開數據庫中窗口，如圖十三所示：點擊選擇需要的項目條（該項目條顏色變深）后，再點擊下方的【打開】鍵，彈出圖十一界面，點擊【應用】、【確認】鍵后，波形自動回放當前界面中。⑵ 查找要打開的測試記錄

馬鞍山變壓器有載開關測試儀本測試軟件具有脫機分析或重新編輯試驗報告功能，將數據導入到辦公室電腦中，可對測試波形重新進行分析或編輯。8. 本裝置采用一體化結構，便于現場攜帶，測試接線簡單方便9. 測試軟件功能：①.狀態參數自學習功能。試驗中需要實時計算相位與相差，準確提供初始參數。程序設計了自建、自動更新基準功能，每次測試前儀器自動獲取試驗的電壓、電流、頻率、相位數據做為試驗的基準參數，與開關動作過程中動態實時參數進行比較，測試觸發盲區極少，大大提高了試驗觸發的可靠性，并縮短了試驗時間。②.本裝置采用彩色液晶顯示，實時曲線快速走屏，真實反映試驗變化過程。③.本測試軟件設計有自動測試及手動測試功能，對錄制波形能再次進行播放，放大，縮小，編輯等功能④.內存壓縮存儲技術，預觸發記錄深度可達6通道多800個周波深度，為數據分析提供了豐富的原始資料。⑤.程序及操作系統裝載在固態硬盤上，不使用碟片磁盤，封閉對存儲器寫操作，使存儲器得到有效的保護。⑥.測試軟件可以在WIN2000. XP和WIN7系統下對數據進行編輯分析。自動生成測試報告，測試數據及波形可以導入或導出。2.2 主要技術指標2.2.1 工作環境條件1.環境溫度：-20℃～50℃；2.環境濕度：≤80%；3.海拔高度：≥2000m。2.2.2 工作電源1.單相電壓：220（1±10%）V；2.頻率：50Hz±1Hz；3.波形：正弦，波形失真率≤2%。2.2.3 儀器內輸出試驗電源1.交流輸出電源頻率：40Hz～60Hz（頻率可調）；2.交流輸出電壓范圍：三相四線0～800V(電壓可調) ；3.交流輸出容量：額定1000VA；4.交流電源波形畸變率：≤3%；5.交流電源電壓相角：120°，相角差≯120°±1°。6.直流電流輸出范圍：0.3A、1A(兩檔可選)2.2.4 儀器測試精度1.同步采集通道數：62.采集數據精度：16位3.采集速度：200 k/s/通道4.采集板高速緩存深度：8 M byte FIFO5.電壓量程：0V～800V。6.電流量程：0mA～100mA、0A～10A；7.電壓、電流傳感器精度：0.2級；

馬鞍山變壓器有載開關測試儀接線方法短接變壓器對側繞組接線端子a-b-c，單相電源接儀器的“入IA”、“入IB”，黃色測試鉗一端接變壓器接線柱，另一端接儀器的“出IA”和“出Ua”；綠色測試鉗一端接變壓器接線柱，另一端接儀器的“出IB“和“出Uo”，如圖十所示（測量B相參數時的接線）：注意：更改加壓繞組時請切斷試驗電源以確保！圖十 3）分相Y型連接①分相Y型連接是指高壓側為Y型但沒有中性點引出、低壓側為d型或y型的變壓器，其特點為可以使用單相法測試但不能直接測出某一相阻抗參數，而是測試其中兩相參數和后進行折算。在短路阻抗測量界面下選擇“3、分相Y型連接”，按“確認”鍵進入短路阻抗參數設置界面，同圖五。具體測量過程及操作步驟請參照“2）分相YN型短路阻抗測試”。②接線方法短接變壓器對側繞組接線端子a-b-c，單相電源接儀器的“入IA”、“入IB”，黃色測試鉗一端接變壓器接線柱，另一端接儀器的“出IA”和“出Ua”；綠色測試鉗一端接變壓器接線柱，另一端接儀器的“出IB“和“出Uo”，如圖十一所示（測量BC兩相復合參數時的接線）：注意：更改加壓繞組時請切斷試驗電源以確保！圖十一4）分相D型連接①分相D型連接是指高壓側為D型、低壓側為d型或y型的變壓器，其特點同分相Y型連接，但折算方法不同。在短路阻抗測量界面下選擇“4、分相D型連接”，按“確認”鍵進入短路阻抗參數設置界面，同圖五。具體測量過程及操作步驟請參照“2）分相YN型短路阻抗測試”。②接線方法短接變壓器對側繞組接線端子a-b-c后，還需依次短接本側繞組的B-C、C-A、A-B端子。單相電源接儀器的“入IA”、“入IB”，黃色測試鉗一端接變壓器接線柱，另一端接儀器的“出IA”和“出Ua”；綠色測試鉗一端接變壓器接線柱，另一端接儀器的“出IB“和“出Uo”，如圖十二所示（測量BC兩相復合參數時的接線）：注意：更改加壓繞組時請切斷試驗電源以確保！

馬鞍山變壓器有載開關測試儀 數據管理界面6.7波形查看界面“數據管理”界面下按下確認鍵可進入“波形查看”界面，“波形查看”界面可以查看測量和分析波形。“波形查看”界面與“波形分析”界面操作相同。6.8系統設置開機界面進入系統設置轉入系統設置界面（如圖11）。當前選項為“時間設置”按鈕，按“↑、↓、←、→”鍵可以改變當前選項。按下確認鍵選中當前選項。按“取消”轉回到開機界面。圖11 系統設置界面6.8.1 時間設置系統設置界面下選中時間設置可轉入時間設置界面（如圖12）。修改方法同參數設置里的觸發電平。確認保存修改以后的值，返回放棄修改直接返回。6.8.2 儀器校準“儀器校準”為出廠前儀器校正所用，設有密碼，用戶請勿使用。6.8.3 刪除記錄選中 “刪除記錄”選項可刪除當前所有歷史記錄。6.8.4 其他設置儀器所需的其他是設置。

馬鞍山變壓器有載開關測試儀單相變壓器測試①單相測試主要用于測量單相變壓器的短路阻抗，在短路阻抗測量界面下選擇“5、單相變壓器測試”，按“確認”鍵進入短路阻抗參數設置界面，同圖五。在參數設置界面輸入相關參數后按“確認”鍵，進入測試界面，如圖十三：圖十三②接線方法短接變壓器的對側接線端子a-x。單相電源接儀器的“入IA”、“入IB”，黃色測試鉗一端接變壓器接線柱，另一端接儀器的“出IA”和“出Ua”；綠色測試鉗一端接變壓器接線柱，另一端接儀器的“出IB“和“出Uo”，如圖十四所示2、變壓器三相負載的測量 圖十四①測試方法在主菜單界面選擇“三相負載”菜單，按“確認”鍵進入參數設置界面，如圖十五： 圖十五按“選擇”鍵選擇輸入項；←、→ 鍵用來改變輸入位；↑、↓鍵用來改變輸入位數值的大小；按“返回”鍵退出參數設置界面；按“確認”鍵保存當前參數后即可進入測量界面，如圖十六：圖十六在此測量界面按“打印”鍵可打印數據；按“存儲”鍵存儲數據（可選存儲介質：本機、優盤）；按“確認”鍵鎖屏，按“取消”鍵重新測量，按“返回”鍵返回上一界面。說明：A、顯示的“阻抗電壓” 、“額定損耗”均是指參數輸入折算溫度下的折算值。B、由于附加損耗中各部分損耗與頻率的關系各不同，而且各部分所占的比例也難分開，不好校正，當負載試驗電源的頻率與額定頻率相比其偏差小于5%時，對負載損耗的測量精度影響不大，滿足本儀器精度。 即負載損耗測試適用的電源頻率為50Hz±5%。當試驗頻率不等于額定頻率時（其偏差小于5%），負載損耗可以認為近似相等。

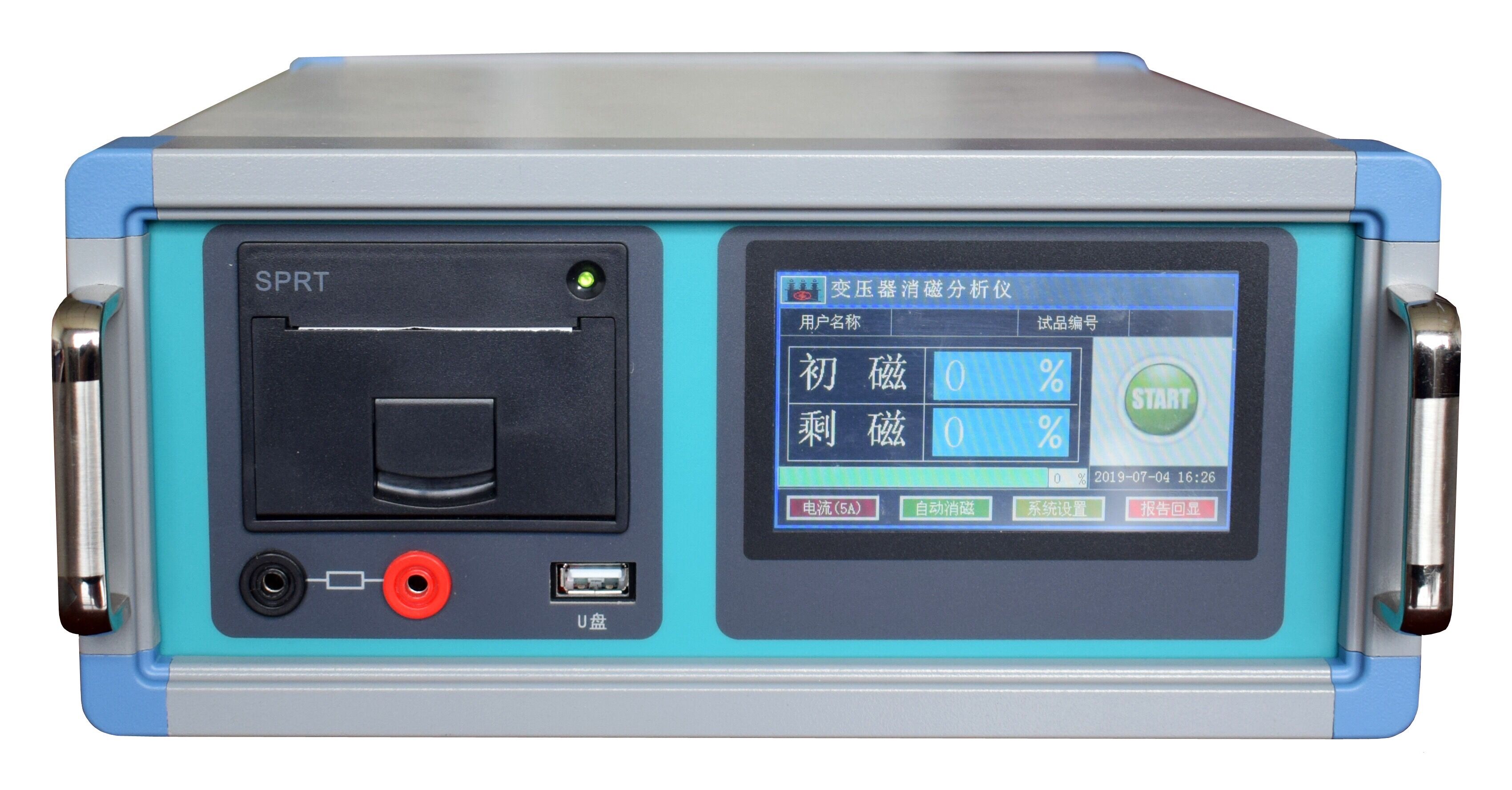

馬鞍山變壓器有載開關測試儀電力變壓器消磁機是集變壓器直流電阻測試功能和消 磁功能于一體的新型設備。消磁部分和直阻測試部分操作界面一分為 二，獨立操作。既能快速準確的測量大型變壓器的直流電阻，又能消 除電力變壓器直流電阻試驗后剩磁危害，對保護電力變壓器免受勵磁 涌流沖擊，和投運有極其重要的作用。是我們電力變壓理想的 測試設備。 由于鐵磁材料固有的磁滯現象，在對電力變壓器進行電壓比、直 流電阻測量等操作后會在鐵芯中殘留剩磁。由于剩磁的存在，當變壓 器投入運行時鐵芯剩磁使變壓器鐵芯半周飽和，在勵磁電流中產生大 量諧波，這不僅增加了變壓器的無功消耗，而且可能引起繼電保護器 誤動作，造成一定的經濟損失。所以我們在變壓器投運前必須做消磁 工作，確保變壓器正常運行。

馬鞍山變壓器有載開關測試儀開機界面接好線路，打開電源進入開機界面（如圖4）按“↑、↓、←、→” 鍵改變選中項，按“確認”鍵進入選中項，進入“參數設置”界面可以進行參數的設置和修改，進入“數據測試”可以進行過渡電阻和過渡時間的測試；進入“歷史數據”可以查看儀器存儲的歷史數據；進入“系統設置”可以進行時間設置，儀器校準和刪除記錄等。“儀器校準”為出廠前儀器校正所用，設有密碼，用戶請勿使用。圖4 開機界面6.3參數設置界面開機界面進入“參數設置”轉入測量參數設置界面， 如圖5所示。當前選項為“測量電流”按鈕，按“↑、↓、←、→”鍵可以改變當前選項。按下確認鍵選中當前選項，按“↑、↓、←、→”鍵可以改變當前選項值，參數修改完畢后再次按下確認鍵即可退出“參數修改模式”，此時按“↑、↓、←、→”鍵 就又變回切換當前選項。按“取消”轉回到開機界面。參數說明如下：?測量電流：測試過程中儀器輸出的恒定電流。?測量方式：有繞組，即有載分接開關連接在變壓器繞組上；無繞組，則表示單獨的有載分接開關。?測量方向：繞組當前調壓方向，為1時表示正向調壓，為0時表示反向調壓。?分接位置：變壓器當前分接頭位置共1~9個分接位置。?觸發電平：測量過程中檢測到超過此值的電壓跳變時認為分接開關已經動作。即儀器的“靈敏度”，設置太高會造成無法觸發，設置太低容易造成誤觸發。?試品序號：用戶自行定義的分接開關的編號。圖5 參數設置界面6.4數據測試界面開機界面按下“數據測試|”轉到圖6所示數據測試界面。當前選項為“測試”按鈕，按“↑、↓、←、→”鍵可以改變當前選項。按下確認鍵選中當前選項。選中“測試”按鈕后，界面左半部分顯示的是實時測得的儀器接線柱A0、B0、C0之間的電阻（開路狀態下1A為大概24Ω，0.5A為大概48Ω）。測量時應待到此值穩定以后（即繞組充電已飽和 該靜態電阻值很重要，一定要等其穩定，容量越大的變壓器穩定的時間越長， 大概幾十秒，到幾分鐘。）再按下“動作開關”按鈕，同時開始捕捉開關的動作，此時可以動作被測分接開關。測試儀捕捉到開關動作波形后會在界面右半部分顯示動作波形。觸發完成后按下“波形分析”按鈕可進入波形分析界面。

馬鞍山變壓器有載開關測試儀變壓器有載分接開關參數測試儀一、論述測試方法及測試標準1.1長期以來在現場采用直流方法試驗存在的問題長期以來，電力行業在變電站現場檢測變壓器有載分接開關的過度波形，一直采用直流方法進行試驗，所獲取的波形與分接開關制造商出廠試驗波形進行比對。由于分接開關制造商出廠試驗波形是對裸開關進行試驗，而在變電站現場檢測是在變壓器有載分接開關帶繞組狀態下進行的試驗，開關帶繞組狀態下電路中存在電感和電容量，使得直流試驗電流通過繞組在開關切換時不能突變，造成測試出的過度波形兩者差異很大，在分析波形時會出現無法判讀等問題，使開關制造商與開關使用方在判斷開關故障時產生很大爭議。目前使用的《直流法有載開關測試儀》在開關帶繞組狀態下進行測試時，要求對波形要做濾波處理(儀器內設有濾波處理功能)，經過濾波處理后的開關過度波形是不真實的波形，不能真實反應出有載開關在開關動作過程中存在的缺陷。從技術方面分析，《直流法有載開關測試儀》由于受測試技術方法和技術能力的限制，在使用過程中還存在諸多不足，主要表現在以下幾個方面：a) 直流測試由于其測試原理、技術能力等原因，有時測試獲取的波形與制造商給出的波形差異較大，無法給出準確分析結論。諾在現場吊出分接開關，甩開繞組再進行檢查、試驗，必將影響新設備、大修后設備的投運。為防止分接開關事故，有些地方甚至將無法判定分接開關是否存在缺陷的變壓器改做無載調壓變壓器運行。b) 直流試驗方法僅適用于繞組中性點處并有中性點抽出的有載分接開關測試，對繞組中性點以外的其它位置(線端、中部等)處的有載分接開關以及單相變壓器有載分接開關不能測試。c) 測試出的部分直流波形有異常但無法判定分接開關動作特性是否正常，諾投入運行，不能保證分接開關的運行。d) 近年來在變壓器設計上采用了很多新技術，如電抗式分接開關、真空斷路器式分接開關等使用，直流測試方法已不能滿足現場試驗需要。
