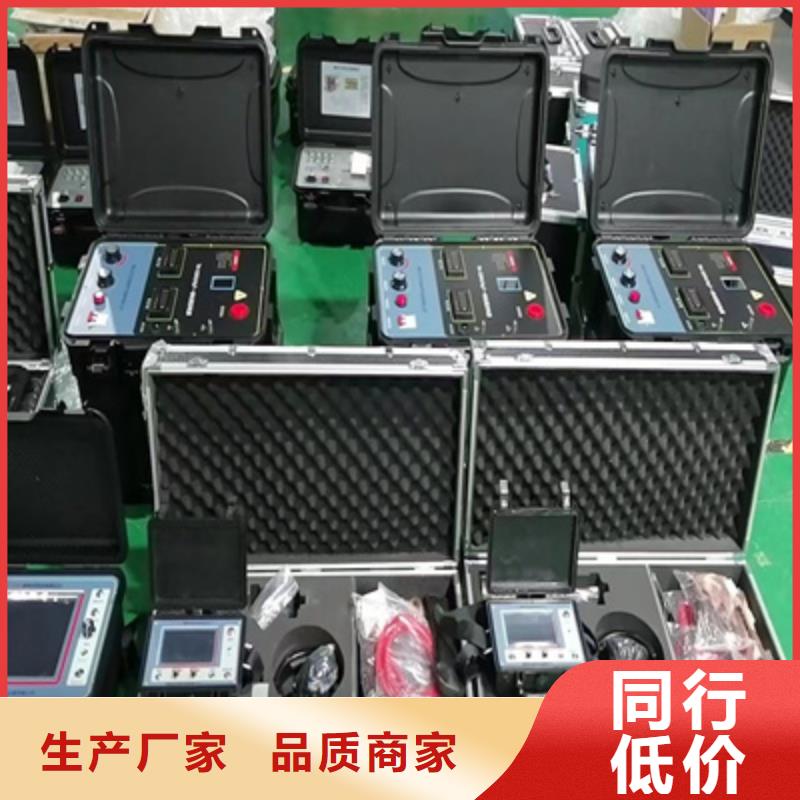

四川瀘州電纜故障探測儀 測試方法的操作簡介1、低壓脈沖法測試電纜的斷線、短路故障距離1）接線：先將雙夾測試線接至“信號”端口，再將測試線的紅夾子夾在故障電纜的一個故障相，黑夾子夾在故障電纜的另一個故障相。低壓脈沖法連線示意圖2）開機：按下開關鍵，屏幕將顯示開機界面；點觸一下液晶屏進入測試界面。此時系統默認測試方式為“低壓脈沖法”、脈寬“0.2μs”、電纜類型為“交聯乙烯”、精度“2m”。然后依據被測電纜絕緣材質、長度等因素再調整默認項目為適合本次測試的內容。3）采樣：點擊“采樣”鍵，儀器發出測試脈沖并自動觸發捕捉到反射脈沖。此時界面將顯示電纜的斷線和短路波形如下圖示。波形的幅度、位置智能自適應大小，不需要人工調節中值或幅度。脈沖法測量圖形4）判讀：低壓脈沖波的判讀比較容易，只要將游標分別定位到發射波及反射波的起點即可（詳見波形分析基礎理論），游標通過左移鍵或右移鍵操作。

四川瀘州電纜故障探測儀 電纜路徑查找信號發射器一、簡介電纜故障測試儀主機具有測距功能，也具有電纜路徑發射器功能，電纜路徑信號發射器配合聲磁數顯同步定點儀，能準確的探測各類地埋電力線纜、金屬管道的埋設路徑及埋設深度。二、功能特點采用多頻率正弦信號，在探測埋地電纜的路徑走向及埋設深度時，可有效地抑制工頻干擾、同頻干擾，提高了現場探測效率。該設備信號輸出功率大，可以使所探測的路徑距離達10km以上，完全滿足國內大多數企業的各類超長度敷設電纜的埋設路徑查找工作。三、技術指標1、輸出功率：在負載電阻為10Ω時，輸出功率大于30W，并且連續可調。2、工作頻率：18kHz、33kHz、65kHz、83kHz3、具有自動過熱、過載保護功能，可連續工作8小時以上。4、工作電源：12V 5、環境條件：溫度-20～50℃，濕度小于95％四、路徑信號發射器面板示意圖1.操作面板介紹① 開關按鍵：按下自鎖接通電源，再按解鎖斷開電源。開機2分鐘無任何操作時，屏幕將變暗進入屏保節能狀態。② 充電端口：用于連接充電器，給電池充電。③ 增益旋鈕：測量電纜故障點距離時，順時針旋動幅度增大；逆時針旋動幅度減小。（需采樣刷新才有變化）④ 路徑信號：尋找電纜路徑時，從該端口發出信號。⑤ 測距端口：測量電纜故障點距離時，從該端口發出信號。⑥ 觸摸式彩色液晶屏：詳見“工作界面介紹”。3.路徑信號界面：開機后，點擊“路徑信號”，進入路徑信號界面，

四川瀘州電纜故障探測儀把本設備的電源線、高壓輸出線連接好（注意：接線時，未使用的相線與測試地一起接大地）。 再將設備的保護接地線接變電站的地網，確保接地良好。同時在測試地線上連接好放電棒。2.根據測試目的選擇接線方式，將高壓輸出接線鉗和故障電纜連接，具體接線方式請參見配套測距儀和定點儀的使用說明書。3.將調壓調整旋鈕旋到零位。接通AC220V電源線，打開電源開關，電源指示燈亮。4.根據電纜的故障性質選擇放電模式 ,電纜泄漏電流很小的閃絡性故障測距時選擇直流，其他故障測距時選擇單次，定點時選擇周期 。5.再次檢查接線和設備工作方式是否正確！6.將電壓調整旋鈕調至零位，零位指示燈點亮，按高壓合/分按鈕，高壓合指示燈點亮，表示高壓輸入電源已接通。7.根據電纜的耐壓水平，調節高壓調整旋鈕，使高壓指示達到規定的電壓。電壓調整旋鈕離開零位后，零位指示燈熄滅。8.選擇放電模式：一般單次放電方式是為電纜故障測距設置的，只有按一下單次放電按鈕才進行一次放電； 周期放電方式是為故障定點設置的，放電周期約為5秒。9.進行測距或定點時,可根據放電時電壓指示變化大小判斷故障點是否擊穿。當設備對電纜進行一次高壓沖擊時，若高壓指示變化較大，說明故障點已經被擊穿；若高壓指示變化較小，說明故障點沒有擊穿。故障點沒有擊穿時，不能進行故障測距和故障定點，需要進一步調高輸出電壓。10.工作完畢后，按高壓合/分按鈕，高壓分指示燈亮，設備自動將內部的高壓儲能電容存儲的電荷放掉，之后再關閉電源開關，再用放電棒高對壓輸出端放電。強烈建議在關閉電源開關之前，將高壓調整按鈕恢復零位！11.放電完畢后，待高壓指示的指示為零，確保儀器不帶電后，拆除接線，將線纜等收入附件包，以便下次使用。第四章 維護和質保儀器若有質量問題，儀器主機及附件三年保修。 儀器若在保修期之內因為使用不當造成損壞；或超過保修期發生的產品質量問題，我公司負責維修，維修時只收取更換器件的成本費。超過上述期限，維修時只收取更換的器件成本費。本機沒有用戶可自行維修的部分，若出現問題，請不要試圖自行維修，以免擴大故障，甚至發生觸電危險，請立即與本公司聯系，以便維修。
