瀘州直流電阻測試儀使用操作 所有測試線接好以后，打開電源開關，儀器初始化后進入“主菜單”屏（見圖二）。圖二此時頂欄顯示儀器運行時間，中間顯示儀器型號、廠家信息、功能選項，底部顯示軟件版本號和儀器編號。按“上下”、“左右”鍵選擇相應功能選項，按“確認”鍵進入所選功能菜單。5.3.1直阻測試5.3.1.1參數設置在“主菜單”屏下選中“直阻測試”項后，按“確認”鍵進入參數設置屏（見圖三）。圖三“試驗編號”、“測試繞組”、“分接位置”、“測試相別”、“繞組材料”、“測試溫度”、“折算溫度”、 “測試電流”為菜單選項，其右邊所屬各項為功能參數。“說明”部分是對所選功能的解釋說明。當菜單選項被選中時，按“上下”鍵選擇不同菜單功能，按“左右”鍵選擇菜單選項所屬功能參數，按“確認”鍵跳轉到“開始測試”選項；當菜單選項所屬功能參數被選中時，按“上下”鍵修改參數，按“確認”鍵或“取消”鍵返回菜單選項；當“開始測試”選項被選中時，按“確認”鍵開始按當前設置的參數進行測試，按“取消”鍵返回菜單選項。試驗編號：設置本次試驗的試驗編號。測試繞組：選擇需要測試的試品繞組，可選高、中、低壓，分接位置：設置試品當前分接位置，分接位數值從1到40可選。測試相別：選擇測試試品的單獨一相阻值或三相阻值，可選“單相AO”、“單相BO”、“單相CO”、“單相AB”、“單相BC”、“單相CA”、“三相同測Yn”(“三相同測Yn”是指變壓器星型接法帶中性點引出線繞組的三相測試)、“三相同測Y”和“三相同測△”。 繞組材料：可選銅、鋁，繞組材料關系到電阻折算值所用的折算系數。測試溫度：設置所測試品的當前油溫，油溫數值從-99℃～+99℃。本裝置可通過外部無線測溫探頭實時監測試品內部油溫，也可手動設定溫度值。當外部無線測溫探頭連接時無法手動設定，需關閉探頭，才能手動設定。折算溫度：設置在當前油溫下測得的電阻值需要折算的溫度值，折算溫度數值從0℃～+255℃，此數值關系電阻折算值。測試電流：選擇測試電流檔位。

<瀘州>天正華意電氣設備有限公司

變壓器溫升直流電阻測試儀瀘州
瀘州直流電阻測試儀當三相阻值測試完畢后，儀器自動計算出三相不平衡率（見圖二十五）。測試該相繞組時溫度值圖二十五?繼續測試：儀器將刪除數據，重新進行測量。?結果打印：將測試結果進行打印。?結果存儲：將測試結果存儲到本機或存儲到優盤。“左右”鍵選擇菜單項，“確認”鍵執行當前選項。按“取消”鍵，返回上一屏。5.5.5無線測溫模塊將溫度探頭和膠棒天線與無線測溫模塊連接好，按下無線測溫模塊開關機鍵，2秒鐘模塊開機（運行燈閃爍提示已開機）。將溫度探頭插入試品內部，無線測溫模塊即可將實時采集到的溫度上傳至主機。如電源燈閃爍，指示電源欠電，請及時充電。不用時長按開關機鍵2秒鐘，運行燈熄滅，提示已關機。5.6 存儲查詢在“主菜單”屏下選中“存儲查詢”選項，按“確認”鍵進入“存儲查詢選擇”屏（見圖二十六）。圖二十六5.6.1有載存儲查詢在“存儲查詢選擇”屏下選中“有載存儲查詢”選項，按“確認”鍵進入“有載存儲查詢”屏（見圖二十七）。如果沒有存儲數據，會提示“無存儲記錄!!”圖二十七屏幕上部和中部顯示存儲的數據信息，屏幕底部顯示存儲的查詢索引：存儲001/020：001表示當前查詢的存儲數據的位置，即第幾條存儲記錄，其中001表示 的存儲記錄。020表示共存儲了多少條測試記錄。在此界面按“確認”鍵進入該條記錄的“波形數據”屏，見圖二十八。圖二十八?波形分析：參見4.5.2.1.2 波形分析。?轉存優盤：將當前查詢的存儲數據轉存到外接優盤，BMP圖形格式。?波形打印：將當前查詢的存儲數據進行打印。5.6.2直阻存儲查詢在“存儲查詢選擇”屏下選中“直阻測試查詢”選項，按“確認”鍵進入“直阻測試查詢”屏（見圖二十九）。如果沒有存儲數據，會提示“無存儲記錄!!”圖二十九屏幕上部和中部顯示存儲的數據信息，屏幕底部顯示存儲的查詢索引：存儲001/020：001表示當前查詢的存儲數據的位置，即第幾條存儲記錄，其中001表示 的存儲記錄。020表示共存儲了多少條測試記錄。在有存儲數據的情況下，在“存儲查詢”屏下按“左右”鍵進行不同存儲信息的查詢，按“確認”鍵彈出功能菜單，可進行“存儲打印”、“轉存優盤”操作。?存儲打印：將當前查詢的存儲數據進行打印。?

變壓器溫升直流電阻測試儀瀘州

變壓器溫升直流電阻測試儀瀘州

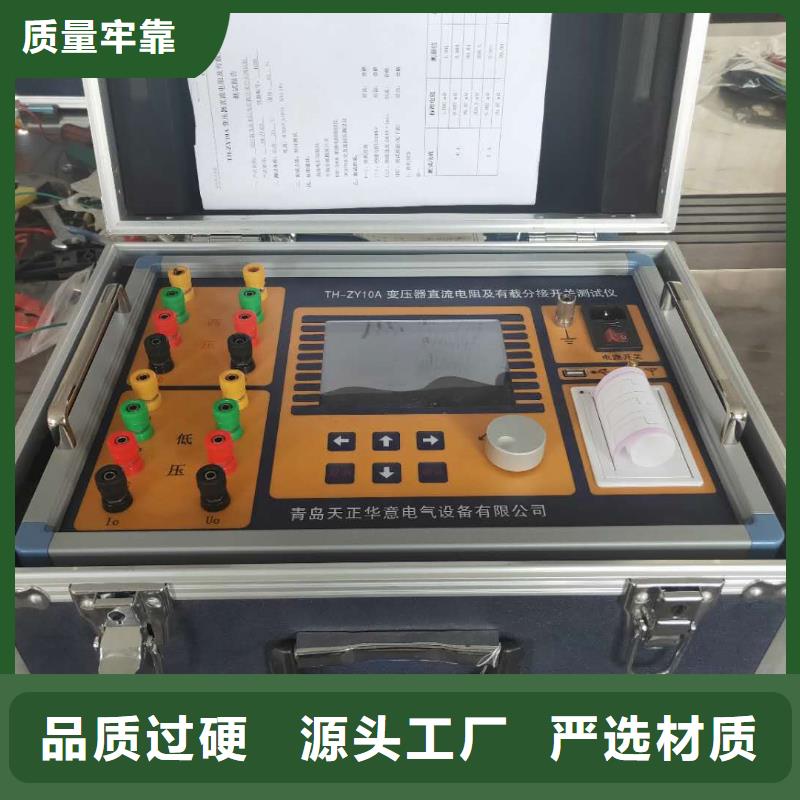

瀘州直流電阻測試儀介紹 儀器面板見圖一圖一1、儀器開關：一：選擇交流工作方式并開機；○：關機；二：選擇直流供電方式并開機。2、交流電源接口：選擇交流供電方式時，需接入AC220V，50HZ電源。3、接地柱：儀器接地，保護設備及人身。4、測試端子：I+、 I- ：電流輸出端子，I+為輸出電流正，I-為輸出電流負；V+、V- ：電壓輸入端子，V+為電壓線正，V-為電壓線負。5、電池電量顯示：顯示儀器內部電池剩余電量。6、充電接口：儀器內置電池充電接口（請使用儀器配套的專用充電器）。7、打印機：打印輸出測試數據。8、數據接口：USB （標配）：可用U盤導出測試數據。RS232（選配）：用于數據通訊。9、按鍵：執行儀器各種操作：復位： 按下此按鍵本機處于初始狀態。循環： 按此鍵光標在主菜單循環滾動。選擇： 本機復位后，按此鍵進行電流預置；測試完成后，長按此鍵可打印輸出測試數據。確認： 輸出電流選擇完畢后按下此鍵，由微機控制實現全部測試過程；測試完成后，再次按下該鍵，進行重新測試，以便得到更加穩定準確的測試數據。10、顯示屏:128×64點陣液晶顯示屏，顯示菜單、電流和電阻值等。六、測試與操作方法1、接線A： 單相測量法，儀器接線見下圖：將紅色測試線的插片接到I+上， 插桿接到V+上，測試鉗接到試品一端，將黑色測試線的插片接到I-上，插桿接到V-上，測試鉗接到試品另一端。圖二B、助磁法接線見圖三～五（適用于Y（N）-d-11聯接組別）。圖三圖四圖五對于大容量的變壓器的低壓側測量時，如果在既有的情況下，直流電阻測試儀的 電流比較小，或者為了加快測量速度，可選擇助磁法測量。

<瀘州>天正華意電氣設備有限公司

變壓器溫升直流電阻測試儀瀘州
瀘州直流電阻測試儀儀器必須可靠接地。現場接地點可能有油漆或銹蝕，必須干凈。4.7 電源開關：整機電源開關和電源插座，保險管座與電源插座一體，保險管規格為250V/3A，尺寸φ5mm×20mm，應使用相同規格的保險管。4.8 優盤接口： 外接優盤用，用來存儲測試數據，請使用FAT或FAT32格式的U盤。在存儲過程中，嚴禁撥出優盤。4.9 天線接口： 膠棒天線接口。4.10 打印機： 打印測試結果。5 操作使用說明 5.1 測試接線高壓測試端測試線（較長）的黃、綠、紅、黑測試鉗接被測試品高壓端的A、B、C、O套管（如無中性點O套管，黑色測試鉗懸）；低壓測試端測試線（較短）的黃、綠、紅、黑測試鉗接被測試品低壓端的a、b、c、o套管（如無中性點O套管，黑色測試鉗懸空）。5.2 打印機使用說明打印機按鍵和打印機指示燈是一體式。打印機上電后，正常時指示燈為常亮，缺紙時指示燈閃爍。按一次按鍵，打印機走紙。 打印機自檢：按住按鍵不放，同時給打印機上電，即打印出自檢條。打印機換紙：扣出旋轉扳手，打開紙倉蓋；把打印紙裝入，并拉出一截(超出一點撕紙牙齒)，注意把紙放整齊，紙的方向為有藥液一面(光滑面)向上；合上紙倉蓋打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭，并把旋轉扳手推入復位。 5.3 使用操作 所有測試線接好以后，打開電源開關，儀器初始化后進入“主菜單”屏，見圖二。圖二此時頂欄顯示儀器運行時間，當優盤插入時自動顯示優盤圖標，無線測溫探頭連接時自動顯示無線信號強度；中間顯示儀器型號、廠家信息、功能選項，底部顯示硬件、軟件版本號和儀器編號。按“上下”、“左右”鍵選擇相應功能選項，按“確認”鍵進入所選功能菜單。

變壓器溫升直流電阻測試儀瀘州
瀘州直流電阻測試儀上圖中，圖三、圖四、圖五分別為測量低壓Rac、Rba、Rcb的接線方法。2、開機、測試、打印開機后屏幕顯示初始界面，如下圖：◆選擇電流：按循環鍵光標可在選擇設置、查詢數據、選擇電流之間循環移動。將光標移至選擇電流后，按選擇鍵可滾動顯示不同的待選測試電流值（自動、10A、5A、1A、200mA、40mA、＜5mA）。◆測試：選定測試電流后，按確認鍵可啟動測量。啟動測量后屏幕顯示“正在充電”。稍后顯示“正在測試…”。幾秒后，就會顯示所測阻值，如下圖。其中，R為實測電阻，Rt為折算電阻。測試結果穩定后，儀器自動保存測試數據。（折算溫度請參考本說明書：六、3 溫度設置，如果不進行溫度設置，則默認為上一次設定值）。當選擇自動測試時，儀器會根據試品情況自動選擇合適的電流進行測試。◆打印：顯示測試結果后，長按選擇鍵可打印測試結果。◆結束測試：測試完畢后，按復位鍵，儀器停止輸出電流，屏幕恢復初始狀態，放電報警聲響起。等放電報警聲結束后，方可重新接線進行下次測量，或關斷電源后拆下測試線與電源線結束測量。（注意：應先按復位鍵，等待放電報警聲音結束以后，再斷電拆線，否則將有可能導致人員觸電。）3、溫度設置：按循環鍵，將光標移至選擇設置，如下圖：此時按選擇鍵，滾動顯示不同的待選項（溫度、時間、參數、導出）。選定溫度后，按確認鍵，進入溫度設置界面，如下圖：通過循環鍵，將光標在當前溫度、折算溫度、材質選擇、存儲幾個選項中滾動。通過確認鍵（上調）和選擇鍵（下調）來改變當前值。根據需要設置當前溫度和折算溫度，選擇好材質，通過循環鍵將光標移動到存儲，按確認鍵保存設置，并返回至初始界面。4、時間設置在開機界面中，按循環鍵將光標移動到選擇設置，如下圖：此時，按選擇鍵，將當前選項切換至時間，按確認鍵可進入時鐘修改界面，如下圖：在上圖中，按循環鍵可將光標在各個日期數據之間移動，按選擇鍵減小數據，按確認鍵增加數據，按復位鍵保存并退出至初始界面。5、數據查詢在開機狀態下，按循環鍵將光標移動到查詢數據菜單，然后按確認鍵進入數據查詢數據界面。此時，按循環鍵上翻記錄，按確認鍵下翻記錄，按選擇鍵打印當前數據，按復位退出查詢界面。6、數據導出插上U盤，按循環鍵將光標移動到選擇設置，按選擇鍵，將當前選項切換至導出。按確認鍵，儀器中存儲的測試結果將導出至U盤。U盤中會出現一個“直阻.TXT”的文件，在電腦上打開該文件，顯示內容如下：七、儀器自檢如果用戶使用過程中，懷疑儀器故障，或懷疑測試結果不準確，可以用隨儀器配備的標準電阻進行儀器自檢。標準電阻如下圖：將標準電阻接至儀器的接線柱上，如下圖：按照正常測試步驟測試標準電阻的阻值，測試結果若與標準電阻上標明的阻值相符，說明儀器狀態正常，可以繼續使用。八、電池充電說明當儀器長時間不用或直流供電使用一段時間后，都會造成電量不足，需要對儀器電池進行充電。充電時插上配套充電器，此時充電器上指示燈變為紅燈，開始對儀器電池進行充電。當充電指示燈變為綠燈時說明電池充電完成，這時可以拔掉充電器。

<瀘州>天正華意電氣設備有限公司 變壓器溫升直流電阻測試儀瀘州

變壓器溫升直流電阻測試儀瀘州
瀘州直流電阻測試儀、操作注意事項1、測量完感性負載時不能直接拆掉測試線，以免由于電感放電危及測試 人員和設備的。本機的輸出端設有放電電路。儀器復位后，電感會通過儀器泄放能量。一定要在放電指示完畢后才能拆掉測試線。2、對于無載調壓變壓器，不允許測量過程中切換分接開關。3、測量過程中如果電源突然斷電，本機會自動開始放電，請不要立刻拆卸接線，至少等待 30 秒鐘后才可拆卸接線。4、測量時，其他未測試的繞組請勿短路接地，否則會導致變壓器充磁過程變慢，數據穩定時間延長或數值不對。5、開機前請檢查電源電壓:交流 220V±10%，50Hz。6、試驗時請確認被測設備已斷電，并與其它帶電設備斷開。7、試驗時機殼必須可靠接地。8、試驗時不允許不相干的物品堆放在設備面板上和周圍。9、更換保險管和配件時，請使用與本儀器相同的型號（詳見技術指標）10、本儀器注意防潮、防油污。11、選擇電流時要參考技術指標欄內量程，超量程時，由于電流達不到預設值，儀器一直處在“正在充電”狀態，此時應按復位鍵讓儀器復位，重新選擇較小的電流檔位。四、售后服務儀器自購買之日起一年內，屬于公司的產品質量問題免費維修，終身提供保修和技術服務。如發現儀器有不正常情況或故障請與公司及時聯系，以便為您安排便捷的處理方案，并為您提供快的現場服務。

<瀘州>天正華意電氣設備有限公司

變壓器溫升直流電阻測試儀瀘州
瀘州直流電阻測試儀“試驗編號”、“測試繞組”、“分接位”、“靈敏度”、“測試電流”、“測試項目”為菜單選項，其右邊所屬各項為功能參數。“說明”部分是對所選功能的解釋說明。當菜單選項被選中時，按“上下”鍵或轉動“飛梭”選擇不同菜單功能，按“左右”鍵選擇菜單選項所屬功能參數，按“確認”鍵跳轉到“開始測試”選項；當菜單選項所屬功能參數被選中時，按“上下”鍵或轉動“飛梭”修改參數，按“確認”鍵或“取消”鍵返回菜單選項；當“開始測試”選項被選中時，按“確認”鍵開始按當前設置的參數進行測試，按“取消”鍵返回菜單選項。試驗編號：設置本次試驗的編號。測試繞組：設置測試有載分接開關時是否帶繞組，分為有繞組和無繞組。分 接 位：設置被測有載分接開關的實際分接位，便于生成測試報告。按“上”鍵或“向右”轉動“飛梭”，分接位號由低到高依次變化，如此時是“01－02”，按“上”鍵或“向右”轉動“飛梭”一次變為“02－03”，如此時是“02－01”，按“上”鍵或“向右”轉動“飛梭”一次變為“01－02”，依此類推；按“下”鍵或“向左”轉動“飛梭”則相反。靈 敏 度：設置被測有載分接開關動作時的觸發靈敏度，靈敏度越高儀器越容易被觸發，靈敏度越低，儀器越難被觸發，默認90；如果測試時還沒啟動有載分接開關，儀器就顯示了波形，則為靈敏度太高，需要降低靈敏度，如果有載分接開關已經動作完畢，儀器還沒有觸發，則為靈敏度太低，需要提高靈敏度，一般情況下默認值即可。測試電流：設置測試有載分接開關時的測試電流，一般根據電流檔的測量范圍選擇合適的測試電流。測試項目：設置不同的測試方式，分為動態參數和靜態參數；動態參數指測試有載分接開關的過渡波形、過渡電阻、過渡時間等參數，靜態參數指測試有載分接開關的靜態回路電阻。5.4.2有載動態參數測試在完成參數設置后開始進行測試，選擇“動態參數”測試時，進入“準備觸發”屏，見圖四，時時刷新有載分接開關三相回路電阻值，此時按“左右”鍵可選擇對“分接位”或“靈敏度”進行修改，其中“分接位”隨測試自動變化，按“上下”鍵或轉動“飛梭”進行所選參數修改，按“確認”鍵進入“等待觸發”屏，見圖五，按“取消”鍵停止測試返回上一屏。圖四

變壓器溫升直流電阻測試儀瀘州
瀘州直流電阻測試儀概述變壓器直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門性試驗的必測項目。可以檢查繞組接頭的焊接質量和繞組有無匝間短路，可以檢測電壓分接開關的各個位置接觸是否良好引出線是否有斷裂，多股導線并繞是否有斷股等情況。該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。整機由高速單片機控制，自動化程度高，具有自動放電和放電報警功能，可靠。儀器測試精度高，操作簡便，可實現變壓器直流電阻的快速測量。二、措施1、使用本儀器前一定要認真閱讀本手冊。2、本儀器室內外均可使用，但應避開雨淋、腐蝕氣體等場所使用。3、避免劇烈振動。4、對儀器的維修、維護和調整應由專業人員進行。5、測試完畢后一定要先按復位鍵，等放電報警聲響結束后方可關閉電源，再拆除測試線。6、測試過程中，禁止移動測試夾和關斷供電線路。

<瀘州>天正華意電氣設備有限公司 變壓器溫升直流電阻測試儀瀘州

變壓器溫升直流電阻測試儀瀘州
瀘州直流電阻測試儀測試結束后蜂鳴器響代表正在放電，放電完成后蜂鳴器停止響打 印 機 儀器面板嵌有打印機，按打印鍵打印測試結果數據存儲 測試完成后數據自動保存，可存儲9999組數據儀表尺寸 約320mm(長)×275mm(寬)×145mm(高)外包裝尺寸 約400mm(長)×245mm(寬)×335mm(高)質 量 儀表：約9.2kg（含包裝）工 具 箱 軍用工具箱設計，可承重200kg測 試 線 兩端分接測試線，接線簡單檔 位 恒流：10 A、5 A、1A、400mA、200mA、40mA恒壓：<5mA；同時具有Auto自動換擋輸出功率 150瓦數據刪除 在數據查閱欄可選刪除當前數據或者刪除全部數據數據查閱數據查閱欄按上下鍵翻閱所存數據固件升級 用戶可通過U盤對儀表程序進行升級自動關機在使用電池供電時，開機無操作約十分鐘后自動關機電池電壓 儀表右上角有電池電量指示，當顯示符號“”時，代表電池電量耗盡，儀表將自動關機，請及時充電溫度換算 儀表自動處理測試數據，具有電阻溫度換算功能云 服 務 安卓APP；上傳現場圖片、上傳測試數據、生成測試報告、生成數據曲線、測試設備分享、數據多人同時

變壓器溫升直流電阻測試儀瀘州
瀘州直流電阻測試儀直阻測試5.5.1直阻參數設置在“主菜單”屏下選中“直阻測試”項后，按“確認”鍵進入“直阻測試參數設置”屏（見圖十六）。圖十六“試驗編號”、“測試繞組”、“分接位置”、“測試相別”、“繞組材料”、“測試溫度”、“折算溫度”、 “測試電流”為菜單選項，其右邊所屬各項為功能參數。“說明”部分是對所選功能的解釋說明。當菜單選項被選中時，按“上下”鍵或轉動“飛梭”選擇不同菜單功能，按“左右”鍵選擇菜單選項所屬功能參數，按“確認”鍵跳轉到“開始測試”選項；當菜單選項所屬功能參數被選中時，按“上下”鍵或轉動“飛梭”修改參數，按“確認”鍵或“取消”鍵返回菜單選項；當“開始測試”選項被選中時，按“確認”鍵開始按當前設置的參數進行測試，按“取消”鍵返回菜單選項。試驗編號：設置本次試驗的試驗編號。測試繞組：選擇需要測試的試品繞組，可選高、中、低壓，分接位置：設置試品當前分接位置，分接位數值從1到40可選。測試相別：選擇測試試品的單獨一相阻值或三相阻值，繞組可選“AO”、“BO”、“CO”、“AB”、“BC”、“CA”、“三相Yn”(“三相Yn”是指變壓器星型接法帶中性點引出線繞組的三相測試)； 繞組材料：可選銅、鋁，繞組材料關系到電阻折算值所用的折算系數。測試溫度：設置所測試品的當前油溫，油溫數值從-99℃～+99℃。本裝置可通過外部無線測溫探頭實時監測試品內部油溫，也可手動設定溫度值。當外部無線測溫探頭連接時無法手動設定，需關閉探頭，才能手動設定。折算溫度：設置在當前油溫下測得的電阻值需要折算的溫度值，折算溫度數值從0℃～+255℃，此數值關系電阻折算值。
