變壓器繞組變形測試儀檢定裝置洛陽

洛陽變壓器繞組變形測試儀 測試分析軟件主要特色?采用windows平臺，兼容Window 2000/Window XP/Windows7/windows8。?采用數據庫保存測試數據，對測試數據的管理簡潔方便。?可以同時加載 9 條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。?軟件管理功能強大，充分考慮現場使用的需要，測量數據自動存盤、?自動導出生成Word版測試報告（需安裝相應的Office軟件）或JPG圖片報告，方便用戶出測試報告。?軟件人性化特點明顯，測量的各種條件多為選擇項，不用在現場做很多的輸入，使用更加方便。?軟件智能化程度高，在輸入、輸出信號連接好之后，只需要按一個鍵就可以完成所有的測量工作。?軟件界面簡潔、直觀、實用。系統簡明操作流程?采集器接地?采集器與變壓器繞組接線?計算機開機?采集器上電?登錄軟件?錄入信息?選擇終止頻率，調整測試參數?選擇繞組?開始測試?更換測試?yán)@組?選擇繞組?開始測試?重復以上過程，直至完成所有繞組測試?保存數據?數據分析?報告導出?關閉軟件?關閉計算機及電源?拆開變壓器接線?測試完成。變壓器繞組變形測試儀

洛陽變壓器繞組變形測試儀性能特點1、儀器采用交流220V低壓電源，通過手動、自動兩種模式對單相、三相變壓器的AB、BC、CA繞組施加電流，測量變壓器的短路阻抗與銘牌阻抗比較的誤差百分比外，還可測量變壓器的阻抗、電抗、電阻、電感等值方便用戶數據對比，測試結果非常直觀；2、儀器可單相測試，也可三相測試；可手動測試，也可自動測試；3、一次性接線，不用倒接測試線便可自動完成三相測試；4、不用外接調壓器，便可對被測試品進行測量；5、儀器不僅顯示阻抗誤差百分比，還顯示施加電壓、施加電流、測量功率，短路阻抗、短路感抗、繞組電感、短路阻抗電壓等值；6、零序阻抗適用于高壓側星形接線帶中性點的變壓器，儀器可同時測量零序阻抗、零序感抗、零序電阻、零序電感；7、儀器可采用內部電源及外部電源兩種供電模式；8、儀器內置7寸彩色觸摸液晶屏，中文操作菜單，觸摸操作更便捷，同時配置微型打印機可實時打印數據；9、具有RS232接口，可以將測試數據傳輸?shù)胶笈_(tái)；10、本機可存儲100條測試記錄，數據存儲以測試保存時間為索引；11、具有USB接口，可以將測試數據轉存到U盤；12、儀器自帶時鐘功能，時間可自行校準；四、技術指標1、電壓測量范圍：15V～500V （可定制600V）2、電流測量范圍：0.5A～50A3、準確度：電壓誤差值：＜0.2％；電流誤差值：＜0.2％；功率誤差值：＜±0.5％( CosΦ＞0.1)；＜±1.0％(0.05＜CosΦ＜0.1)；短路阻抗誤差值：＜±0.5％；4、阻抗測量范圍：1Ω～200Ω；5、工作電源：AC220V±10％；6、電源頻率：50Hz±5Hz；7、工作溫度：-10～40℃；8、環境濕度：≤80％RH 無結露；9、外形尺寸：400＊340＊195mm；10、整機重量：13.5kg。

<洛陽>天正華意電氣設備有限公司 變壓器繞組變形測試儀檢定裝置洛陽

洛陽變壓器繞組變形測試儀可以在電腦上瀏覽繞組變形測試儀使用說明書。19.2瀏覽菜單欄的下方，即為瀏覽和測量區域，選擇不同的項目，下方的區域內容也會隨之變化。在對測試完成的曲線數據文件進行查看分析的時候，選擇“瀏覽”項目。此時，下方為文件系統的樹型結構，可選擇已保存的曲線數據文件，具體操作介紹請參照軟件測試流程。19.3測量準備對變壓器測試的時候，選擇“測量”項目。此時下方為測量變壓器的時候，需要填入的一些參數。19.4設置在開始測量后要設置測量變壓器的一些相關參數，這些參數影響短路阻抗短路損耗等的計算結果，所以請準確填寫。（高壓側標稱電壓、高壓側標稱電流為必填選項，短路阻抗如果填入正確數據可與測量結果進行比較）19.5工具欄以上的大部分功能都可以在工具欄上直接選擇，使用更加方便。二十、阻抗法PC測試軟件使用流程20.1 USB驅動安裝20.1.1當測試儀電源已經打開，USB接線正確無誤時候，電腦會顯示發現進入新硬件向?qū)АＨ绻前l(fā)現“USB CH372/CH375”的時候，選擇“從列表或指定位置安裝（高級）”，再選擇“下一步”。20.1.2然后選擇“在這些位置上搜索驅動程序”，勾選“在搜索中包括這個位置”，在下面的地址上輸入軟件光盤所在的光驅盤符。完成后選擇“下一步”。20.1.3光盤路徑正確的話，系統將自動安裝USB驅動程序。稍等一會兒，系統就完成了USB驅動程序的安裝工作，可以正常使用本測試軟件了。20.2選擇功能運行軟件后，出現功能選擇，當設備電源打開，USB連線接通并且安裝好USB驅動后，會出現USB連接方式，否則將只能選擇脫機使用。20.3測量進入軟件后，點擊“測量”被試變壓器情況登記窗，先點擊“變壓器參數”，按屏幕提示選擇或者新填入被試變壓器的各項參數，確認后再將被試變壓器的繞組類型、連接類型、信號注入端、信號測量端、高低分接開關、油溫和環境溫度的情況輸入計算機。(系統會連接類型自動選擇正確的信號注入端、信號測量端)根據輸入完畢后，按“開始測量”即可進行測量。由于存盤文件名和上述輸入信息有關，故請認真填寫有關信息。如未選擇變壓器參數，系統拒絕開始測量。

洛陽變壓器繞組變形測試儀一、儀器概述變壓器繞組變形測試儀根據對變壓器內部繞組特征參數的測量，采用目前世界發達 正在開發完善的內部故障頻率響應分析(FRA)方法，能對變壓器內部故障作出準確判斷。變壓器設計制造完成后，其線圈和內部結構就確定下來，因此對一臺多繞組的變壓器線圈而言，如果電壓等級相同、繞制方法相同，則每個線圈對應參數(Ci、Li)就應該是確定的。因此每個線圈的頻域特征響應也隨之確定，對應的三相線圈之間其頻率圖譜具有一定可比性。變壓器在試驗過程中發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移，以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形，就會使變壓器繞組的分布參數發生變化。進而影響并改變變壓器原有的頻域特征，即頻率響應發生幅度變化和諧振頻點偏移等。并根據響應分析方法研制開發的變壓器繞組測試儀，就是這樣一種新穎的變壓器內部故障無損檢測設備。它適用于63kV～500kV電力變壓器的內部結構故障檢測。變壓器繞組變形測試儀是將變壓器內部繞組參數在不同頻域的響應變化經量化處理后，根據其變化量值的大小、頻響變化的幅度、區域和頻響變化的趨勢，來確定變壓器內部繞組的變化程度，進而可以根據測量結果判斷變壓器是否已經受到嚴重破壞、是否需要進行大修。

<洛陽>天正華意電氣設備有限公司 變壓器繞組變形測試儀檢定裝置洛陽

洛陽變壓器繞組變形測試儀 測試設置好基本的測試信息后，即可進行頻響法的數據測量，點擊“START開始” 按鈕，系統自動完成頻率掃描。在測試過程中，按鈕變成“STOP停止”按鈕，點擊該按鈕，則停止當前掃描，在測試過程中，在信號曲線顯示區“單擊”鼠標，則測試過程暫停，再次點擊繼續進行。測試完成一項后，改變接線方式，同時改變軟件上的設置信息，再次點擊按鈕，進行下一相的測量，重復以上的操作，直至完成所有的測量項目。在試驗過程中，鼠標在測試曲線顯示區（A）雙擊，可以打開測試波形顯示區，該區域包括波形顯示以及輸入電壓峰峰值（紅色）、響應電壓峰峰值（黃色）以及放大倍率和橫軸時間信息，該信息主要用于信號研究。

<洛陽>天正華意電氣設備有限公司
變壓器繞組變形測試儀檢定裝置洛陽 <洛陽>天正華意電氣設備有限公司

洛陽變壓器繞組變形測試儀 阻抗法主要技術特點1.采集控制采用高速 高集成化微處理器。2.筆記本電腦與儀器之間通信USB接口也可使用WIFI和藍牙連接方式。3.高速雙通道16位A/D采樣。4.采用三相接線單相測量方式，只需低壓側短接，高壓側一次性接好三相，一次性自動測量即可計算出每相的短路阻抗。5.該儀器可使用內置220V電源，也可使用外置電源。6.該儀器可同步測量電壓 電流 頻率，并顯示測試實時波形圖。7.計算機將檢測結果自動分析和生成電子文檔(Word)。8.檢測數據自動分析系統a)對A、B 、C三相相間進行短路阻抗相似性比較。b)還可以與銘牌上的短路阻抗（阻抗電壓）進行比較。9.可自動生成Word電子文檔，供保存和打印。10.該儀器完全滿足電力標準DL/T1093-2008《電力變壓器繞組變形的電抗法檢測判斷導則》的技術條件。十五、阻抗法主要技術參數1.測量精度：電壓：0.2級 電流：0.2級 2.阻抗范圍：0～3.電壓測量范圍：AC 25V～500V4.電流測量范圍：AC 0.1A～10A5.工作濕度：0～80％6.同相測試重復率：99.9％7.測量?jī)x器尺寸(長寬高)355X145X270(mm)8.儀器鋁合金箱尺寸(長寬高)430X200X350(mm)，線箱鋁合金箱尺寸(長寬高)420X300X300(mm)9.總體重量:30Kg十六、阻抗法使用特點

<洛陽>天正華意電氣設備有限公司
<洛陽>天正華意電氣設備有限公司 變壓器繞組變形測試儀檢定裝置洛陽
<洛陽>天正華意電氣設備有限公司 變壓器繞組變形測試儀檢定裝置洛陽

洛陽變壓器繞組變形測試儀感謝您使用本公司變壓器繞組變形測試儀。為了您能更、更快捷地使用本設備，了解它的卓越功能，請您在使用本設備安裝調試前，仔細閱讀使用說明書。謝謝您的合作！質量保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。事項非專業人員請勿拆開維修，以免觸電及擴大故障范圍！請勿拆下儀器的蓋板：以免產生電擊危險。為避免傷害人身及設備，使用測試儀前請先閱讀“須知”和“警告”以及“注意”等相關資料的內容。 須知 請遵循本手冊的說明使用測試儀，否則測試儀所提供的保護可能會受到損壞。 本手冊中: 警告是指對使用者構成危險的情況或操作。 小心是指對測試儀或被試變壓器可能造成損壞的情況或操作。 注意是指對測試結果可能造成誤差的情況或操作。 工作準則 為了避免人身傷害，同時為避免測試儀或被試變壓器受到損壞，請遵循以下準則進行操作：1、使用前，請先檢查測試儀的外觀，檢查電源開關位置是否在“關”的位置、各接線端子是否正常。 2、變壓器的測量接地沒有連接正確前，請不要開始繞組變形測試。 3、試驗前應將被試變壓器線端充分放電。 4、繞組變形測試應在解開變壓器所有引線(包括架空線、封閉母線和電纜)的前提下進行，并使這些引線盡可能的遠離變壓器套管(周?chē)拥伢w和金屬懸浮物需離開變壓器套20cm以上)，尤其是與封閉母線連接的變壓器。 5、測試時必須正確記錄分接開關的位置。應盡可能將被試變壓器的分接開關放置在第1分接，特別對有載調壓變壓器，以獲取較的繞組信息。對于無載調壓變壓器，應保證每次測量在同一分接位置，便于比較。 6、變壓器鐵芯必須與外殼可靠接地。7、應保證測量接線鉗與套管線夾緊密接觸。如果套管線夾上有導電膏或銹跡，必須使用砂布或干燥的棉布擦拭干凈。8、測量線正確使用：放線時應展開不要卷曲、收線時應平直繞成環形存放，測量夾子在測量結束時應與測量線脫開，避免在變壓器上掛住，有損測量線。9、測試使用過程中，不得打開與測試無關的其他軟件。10、測試儀不具有防水功能，不得在雨天露天使用。11、測試儀及測試配件不用時放入包裝箱，包裝箱平時至于平放狀態。

<洛陽>天正華意電氣設備有限公司 變壓器繞組變形測試儀檢定裝置洛陽

洛陽變壓器繞組變形測試儀性能特點1、儀器采用交流220V低壓電源，通過手動、自動兩種模式對單相、三相變壓器的AB、BC、CA繞組施加電流，測量變壓器的短路阻抗與銘牌阻抗比較的誤差百分比外，還可測量變壓器的阻抗、電抗、電阻、電感等值方便用戶數據對比，測試結果非常直觀；2、儀器可單相測試，也可三相測試；可手動測試，也可自動測試；3、一次性接線，不用倒接測試線便可自動完成三相測試；4、不用外接調壓器，便可對被測試品進行測量；5、儀器不僅顯示阻抗誤差百分比，還顯示施加電壓、施加電流、測量功率，短路阻抗、短路感抗、繞組電感、短路阻抗電壓等值；6、零序阻抗適用于高壓側星形接線帶中性點的變壓器，儀器可同時測量零序阻抗、零序感抗、零序電阻、零序電感；7、儀器可采用內部電源及外部電源兩種供電模式；8、儀器內置7寸彩色觸摸液晶屏，中文操作菜單，觸摸操作更便捷，同時配置微型打印機可實時打印數據；9、具有RS232接口，可以將測試數據傳輸?shù)胶笈_(tái)；10、本機可存儲100條測試記錄，數據存儲以測試保存時間為索引；11、具有USB接口，可以將測試數據轉存到U盤；12、儀器自帶時鐘功能，時間可自行校準；四、技術指標1、電壓測量范圍：15V～500V （可定制600V）2、電流測量范圍：0.5A～50A3、準確度：電壓誤差值：＜0.2％；電流誤差值：＜0.2％；功率誤差值：＜±0.5％( CosΦ＞0.1)；＜±1.0％(0.05＜CosΦ＜0.1)；短路阻抗誤差值：＜±0.5％；4、阻抗測量范圍：1Ω～200Ω；5、工作電源：AC220V±10％；6、電源頻率：50Hz±5Hz；7、工作溫度：-10～40℃；8、環境濕度：≤80％RH 無結露；9、外形尺寸：400＊340＊195mm；10、整機重量：13.5kg。

<洛陽>天正華意電氣設備有限公司 變壓器繞組變形測試儀檢定裝置洛陽

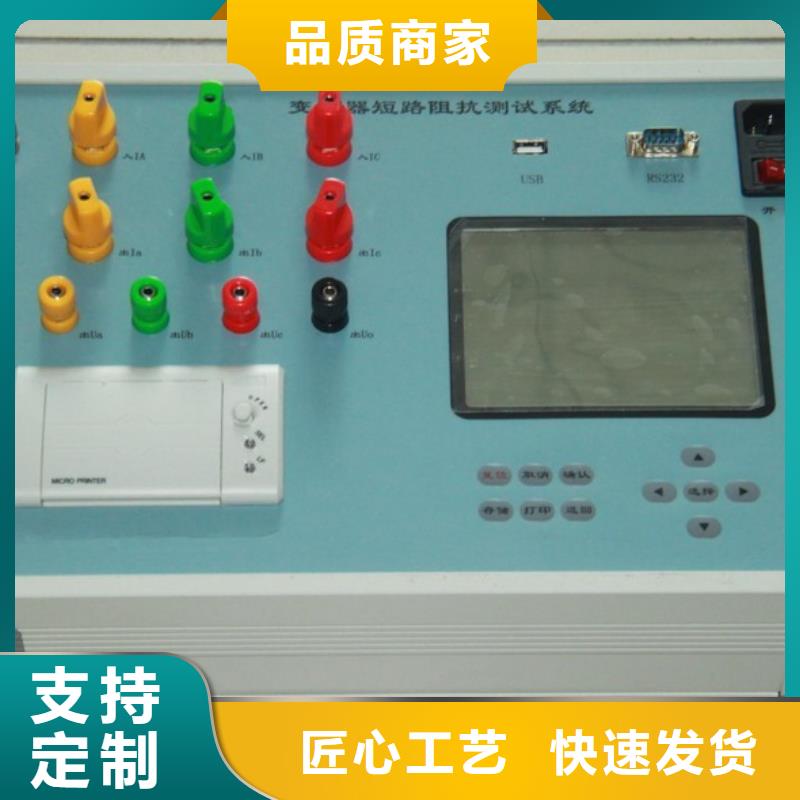

洛陽變壓器繞組變形測試儀 阻抗法儀器使用方法171儀器面板?儀器面板上安裝有電源開關 按下時電源打開指示燈點亮 反方向時按下電源關閉指示燈熄滅。（變壓器繞組變形測試儀側面板圖）?儀器電源插座內藏2只10A保險絲；?USB口：儀器與筆記本電腦連接；?無線WIFI:方便儀器與筆記本電腦無線通信連接；?頻響法：測量信號端口BNC插座外標顏色與測量電纜外標顏色一致請對顏色連接；?阻抗法：接線柱插孔連接測試線對應顏色標記（粗線插在電流端如IA細線插在電壓端如UA）；?測量電源：有內、外電源選擇，鈕字開關位置撥在外置電源上；17.2變壓器的幾種常用檢測接線方式變壓器繞組變形測試儀主要是由主測量單元和筆記本電腦構成專用測量電纜以及測量夾子、短路夾子和接地線組成。提示：短路阻抗試驗在銘牌標注Yn時都必須按Y型接線和試驗，除非特殊情況。1.Y形試驗連接，先將低壓側三相用短路夾子全部短接，然后按黃綠紅對應的ABC三相高壓側用測量夾子夾好高壓側或者中壓測，儀器上的六個端口也按黃綠紅對應的ABC三相三線，將略粗連線插頭插入下面對應的電流端口，將略細連線的插頭插入上面對應的電壓端口。(變壓器高、中壓側對低壓測Y試驗接線圖)2.D形試驗連接先將低壓側三相用短路夾子全部短接，然后按黃綠紅對應的ABC三相高壓側用測量夾子夾好高壓側或者中壓測，儀器上的六個端口也按黃綠紅對應的ABC三相三線，將略粗連線插頭插入下面對應的電流端口，將略細連線的插頭插入上面對應的電壓端口。

<洛陽>天正華意電氣設備有限公司

洛陽變壓器繞組變形測試儀 (變壓器高壓側對低壓測D試驗接線圖)3.III形連接，這種接線是針對每一個相都是單個變壓器的情況，先用黃色的測試線連接A端，用黑色的測試線連接x端，測量單元上也將紅色和黑色的略粗連線的插頭插入下面對應的電流端口，將略細連線的插頭插入上面對應的電壓端口，然后直接開始測試。待測試完成后，再換到下一個單相變壓器 用綠色的測試線連接B端，用黑色的測試線連接y端，繼續測試；測試完成后，用紅色的測試線連接C端，用黑色的測試線連接z端完成所有的測量。(變壓器高壓側對低壓測AX試驗接線圖)(變壓器高壓側對低壓測BY試驗接線圖)(變壓器高壓側對低壓測CZ試驗接線圖)4.Yn形試驗連接先將低壓側三相用短路夾子全部短接，然后按黃綠紅對應的ABC三相根據當前測量的內容用測量夾子接好高壓側或者中壓測，黑線接到O點，測量單元這邊的八個端口，也按黃綠紅黑對應的ABCO三相四線，將略粗連線的插頭插入下面對應的電流端口，將略細連線的插頭插入上面對應的電壓端口。注意事項:該儀器在測量之前應預熱15分鐘，如果在冬季等氣溫偏低的情況下，預熱時間應適當加長，確保儀器的正常測量。注意嚴格按示意圖接地線，特別注意的是響應信號的接地夾子要先通過連接線與激勵信號的接地夾子連接，再由激勵信號的接地線與鐵芯接地，保證信號電流的正確流向。

洛陽變壓器繞組變形測試儀變壓器繞組變形測試儀用于測試6kV及以上電壓等級電力變壓器及其它特殊用途的變壓器繞組變形情況。電力變壓器在運行或者運輸過程中不可避免地要遭受各種故障短路電流的沖擊或者物理撞擊，在短路電流產生的強大電動力作用下，變壓器繞組可能失去穩定性，導致局部扭曲、鼓包或移位等變形現象，這將嚴重影響變壓器的運行。按電力行業標準DL/T911－2004采用頻率響應分析法測量變壓器的繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器繞組可能發生的變形情況。1.1主要技術特點?采用掃頻法對變壓器繞組特性進行測量，不對變壓器吊罩、拆裝的情況下，通過檢測各繞組的幅頻響應特性，對6kV及以上變壓器，準確測量繞組的扭曲、鼓包或移位等變形情況。?測量速度快，對單個繞組測量時間2分鐘以內。?頻率精度非常高，精度高于0.001％。?數字化頻率合成，頻率穩定性更高。?5000V電壓隔離、充分保護測試電腦。?可同時加載9條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。?分析軟件功能強大，軟件、硬件指標滿足國標DL/T911-2004。?軟件管理人性化、智能化程度高，設置好參數后，只需按一個鍵便可完成所有測量工作。?軟件界面簡潔直觀，分析、存儲、報告導出、打印等菜單一目了然。1.2主要技術指標?測量速度：?jiǎn)蜗嗬@組1分鐘-2分鐘?輸出電壓：Vpp-25V，測試中自動調整?輸出阻抗：50Ω?輸入阻抗：1MΩ （響應通道內置50Ω匹配電阻）?掃頻范圍：10Hz-2MHz?頻率精度：0.001％?每通道采樣頻率：100Msps?掃頻方式：線性或?qū)?shù)，掃頻間隔和點數可任意設置?曲線顯示：幅頻曲線（相頻曲線，選配）?測量動態范圍寬：－120dB～20dB?供電電壓：AC220V±10％?主機重量： 6kg

洛陽變壓器繞組變形測試儀短路阻抗是變壓器的重要參數，短路阻抗法是判斷繞組變形的傳統方法，根據GB1094.5-2008和IEC60076-5:2006規定，短路電抗的變化量是判斷變壓器繞組有無變形的判據。 測量變壓器繞組參數也是檢驗變壓器的制造工藝水平和判斷運輸過程對變壓器繞組有無不良影響的有效手段。低電壓短路阻抗試驗是鑒定運行中變壓器受到短路電流的沖擊，或變壓器在運輸和安裝時受到機械力撞擊后，檢查其繞組是否變形的直接方法，它對于判斷變壓器能否投入運行具有重要的意義，也是判斷變壓器是否要求進行解體檢查的依據之一。變壓器短路阻抗測試儀，適用于電力變壓器（單相或三相）出廠、大修、預試以及交接試驗中低電壓負載阻抗測試。常規試驗項目中的基本項目，其原理是在現場對電力變壓器進行短路阻抗（％）測試，并與銘牌值或出廠值進行比較，能發現出廠試驗后經運輸、安裝和運行中嚴重故障電流等所造成的繞組位移、變形等缺陷。本公司自主研發的變壓器短路阻抗測試儀用于現場和試驗室條件下對35KV級及以上主變壓器進行低電壓短路阻抗測量的儀器。該儀器設計精巧，性能優越，內部采用型的單片機測試技術及數字信號處理技術，測量數據準確；外部采用7寸觸摸彩色液晶顯屏，顯示中文操作菜單，觸摸操作更便捷，同時配備熱敏打印機和存儲功能，方便數據的打印和存，將所需導出的數據可通過USB轉存到計算機；儀器體積小，便于現場使用攜帶；本儀器輸入?yún)?shù)，便可進行單、三相測試并自動計算變壓器阻抗誤差百分比，測試結果非常直觀，是現場測試變壓器有無繞組變形的快速測試儀器。二、措施1、使用本儀器前一定要認真閱讀本手冊，尤其要遵守注意事項的提示；2、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體等場所使用。儀表應避免劇烈振動，以免影響測試數據；3、對儀器的維修、護理和調整應由專業人員進行，禁止私自拆卸；4、測試菜單項選擇和實際測試項目及接線要一致；5、測試過程中，禁止拆除移動測試夾和關斷供電線路；
