洛陽電容電流測試儀配電網中PT接線方式及PT的變比配電網中的PT接線方式和PT的變比會對測試儀的測量結果產生很大的影響，如果PT的接線方式和變比選擇不正確，測量結果將不是系統的真實電容電流值，而是真實值乘以兩變比之商的平方倍。因此為了測得正確的數據，在測試前必須對配電網中PT的接線方式及PT變比有一個清晰的了解。目前，我國配電網的PT接線方式有以下幾種：1、3PT接線方式這種接線方式分“N接地”、“B相接地”兩種，分別如圖 4和圖 5所示。對于這兩種方式，均從N-L兩端注入測試信號。根據所用PT的不同，分成三種類型：3PT： 、 3PT1： 、 3PT2： 。圖 4 N接地方式圖 5 B相接地方式圖 4、圖 5所示的系統運行方式是從開口三角測量系統容流時所必須的運行方式，而對于一般的配網系統，并不都是處于這樣的運行方式下，例如在系統中還接在消弧線圈、PT高壓側中性點接有高阻消諧器、PT開口三角接有二次消諧裝置等。這時，必須將運行方式轉換為圖 4或圖 5所示的運行方式。常見的采用3PT接線方式的配網其運行方式如圖 6所示：圖 6 常見的采用3PT接線方式的配網運行方式測試步驟：（1）檢查測量用的PT高壓側中性點是否安裝有高阻消諧器，如有，將其短接。從測量原理可知，選用哪組PT進行測量，我們就只考慮這組PT的接線情況。而無需關心系統內的其他PT的情況。如果系統中有些PT安裝高阻消諧器，有些沒安裝，則完全可以從沒有安裝高阻消諧器的PT進行測量，這樣可以省去短接消諧器的工作。（2）檢查消弧線圈是否全部退出運行。在有電氣聯系的被測電壓等級系統中所有消弧線圈均要退出運行，并非只退出該變電站的消弧線圈。同時只考慮被測電壓等級的情況，無需考慮其他電壓等級的情況。例如，被測變電站A為10kV系統，并通過聯絡線與變電站B的10kV系統相連，變電站A有2臺消弧線圈，變電站B有1臺消弧線圈，則測量時有電氣聯系的這3臺消弧線圈均要退出運行；而35kV系統有無消弧線圈則無需考慮。（3）退出PT 開口三角的消諧裝置。如果經過實測證明，開口三角所接的某些廠家某些型號的二次消諧裝置對測量結果沒有影響，則消諧裝置可以不退出運行。一般對于微電腦控制的消諧器，其只有在系統有諧振發生時才動作，該類消諧器一般對測量無影響。（4）如果PT二次側并列運行（很少見），則將其改為單獨運行。

變壓器空載短路損耗參數測試儀校驗裝置2023已更新收費(今日/資訊)
<洛陽>天正華意電氣設備有限公司

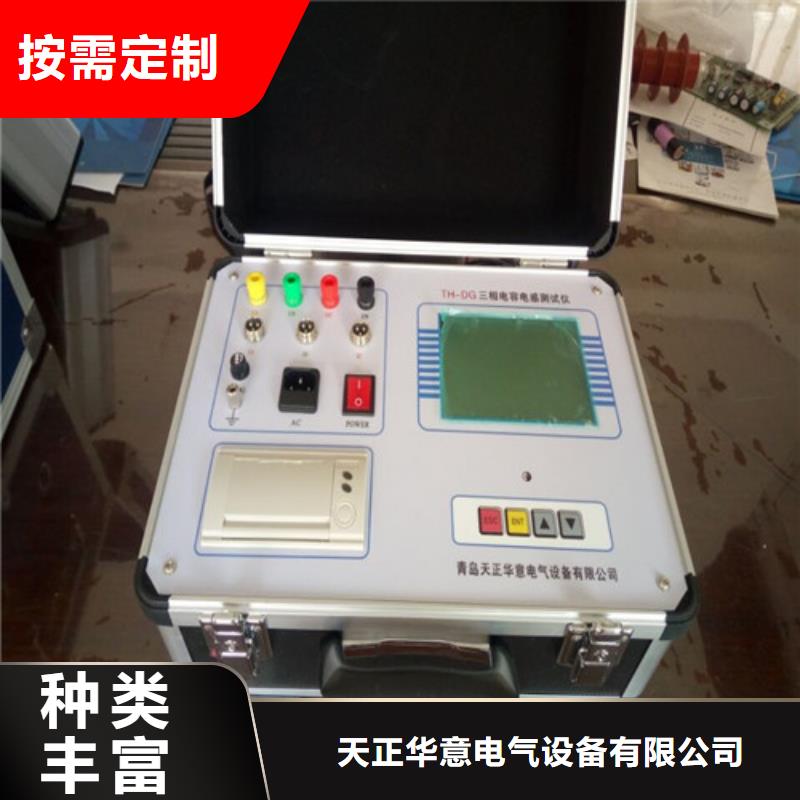

洛陽電容電流測試儀電容的測量：圖21為三相Y形AB相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在母線B相上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組A相引線上方可測量，完成后轉下一相接線。圖21Y形聯接被試電容AB相接線圖圖22為三相Y形BC相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排B相上、黑色夾子夾在母線C相上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組B相引線上方可測量，完成后轉下一相接線。圖22Y形聯接被試電容BC相接線圖圖23為三相Y形CA相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排C相上、黑色夾子夾在母線A相上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組C相引線上方可測量，完成后轉下一相接線。圖23Y形聯接被試電容CA相接線圖（4）三相Yn型電容的測量：圖24為三相四線Yn形An相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組A相引線上方可測量，完成后轉下一相接線。圖24Yn形聯接被試電容An相接線圖圖25為三相四線Yn形Bn相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排B相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組B相引線上方可測量，完成后轉下一相接線。圖25Yn形聯接被試電容Bn相接線圖 圖26為三相四線Yn形Cn相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排C相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組C相引線上方可測量，完成后可計算三相電容器總電容量。

<洛陽>天正華意電氣設備有限公司
變壓器空載短路損耗參數測試儀校驗裝置2023已更新收費(今日/資訊)

洛陽電容電流測試儀電容的測量：圖27為三相Ⅲ形A相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在A’線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組A相引線上方可測量，完成后轉下一相接線。B、C相連線方式相同。圖27Ⅲ形聯接被試電容接線圖（6）電抗器電感的測量：圖28為電感電抗測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排一端上、黑色夾子夾在另一端上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在電抗器引線上方可測量，完成后轉下一接線。圖28被試電抗器電感接線圖八、產品成套：部 件 數量 部 件 數量電容電感測試儀 1臺 鉗形電流傳感器 1個測試線 2條 短接線 1條儀器電源線 1根 5A保險管250V 2個儀器使用說明書 1本 產品出廠合格證 1張保修卡 1張 裝箱單 1張用戶收到儀器后，按照儀器的成套說明，開箱檢查是否相符，核對上述內容，若發生缺少，請立即與本公司聯系。九、注意事項8.1使用本儀器前請仔細閱讀使用說明書，檢查接線無誤、接地良好。8.2高精度電流鉗為本儀器測量的關鍵部件，受損后對測試數據有很大的影響，在使用過程中需謹慎，要輕拿輕放，不能從高空掉落或者摔碰。8.3在測量完畢并退出測量狀態后，關閉儀器電源，方可進行接線拆除。8 .4如出現無法解決的問題，請及時與本公司取得聯系。十、售后服務儀器自購買之日起12個月內，屬產品質量問題免費包修包換，終身提供維修和技術服務。如發現儀器有異常情況或故障請與公司及時聯系，以便為您安排便捷的處理方案。

<洛陽>天正華意電氣設備有限公司 變壓器空載短路損耗參數測試儀校驗裝置2023已更新收費(今日/資訊)

洛陽電容電流測試儀電感測量功能檢定見圖1，校驗裝置Uin端子接受來自被檢電容電感測試儀的電壓信號U，并根據關系式I＝U/(jωL)在Iout端子反饋出電流信號I，此時被檢電容電感測試儀將測量U和I信號并計算出電感測量值L試品，通過上述過程可計算出被檢電容電感測試儀的電容測量誤差L 誤差＝L試品?L，進而達到了對被檢電容電感測試儀的“電感”測量功能進行檢定的目的。五、面板說明1—電源開關、2—電源指示燈、3—工作狀態指示燈、4—電壓輸入端子、5—電流輸出端子圖2 校驗裝置前面板示意圖六、操作說明上位機程序操作界面見圖3。界面共有兩個選擇欄和兩個功能按鈕，在“參數方式設定”欄中可以選擇“電容、電感”兩種參數方式，該選項具有性，可重復選擇不可以多項選擇。當選擇電容后，可在“電容值”選項欄設定標準電容器，輸入范圍為0.1μF~2000μF，調節細度0.01μF；當選擇電感后，可在“電感值”選項欄設定電感值，輸入范圍為0.1mH～2H，調節細度為0.01mH。圖3 上位機程序操作界面進行電容電感測試儀校驗時，首先在前面板上連接好電容電感測試儀的測量線，在后面板上連接好接地線、電源線以及上位機與下位機間的通訊電纜，打開下位機電源按鈕，即可以開始測試前設置。測試前應先設置好需要測量的參數，然后點擊“參數下載”按鈕，上位機將發送指令判斷上位機與下位機是否通信正常。若通信不正常，則上位機界面顯示“串口通信錯誤”的；若無提示則通訊正常，上位機將設置的電容值、電感值等參數發送到下位機。再點擊“啟動”此時前面板“狀態指示”綠燈將點亮，即可開始校驗測量工作。讀取測試儀測量數據，根據校驗裝置提供的標準值，即可計算獲得測試儀的誤差。測量完成后點擊“停止”按鈕，“狀態指示”綠燈熄滅，此時已恢復到開機時的狀態，可以在上位機程序中重新設置參數，并點擊“啟動”按鈕進行下一次的校準。七、隨機附件1、電腦1臺2、使用說明書1份3、配套操作軟件（光盤） 1張（含說明、安裝程序）4、RS232通訊電纜 1根5、電源線 1根6、測試線 1套

<洛陽>天正華意電氣設備有限公司 變壓器空載短路損耗參數測試儀校驗裝置2023已更新收費(今日/資訊)

洛陽電容電流測試儀電容的測量：圖21為三相Y形AB相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在母線B相上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組A相引線上方可測量，完成后轉下一相接線。圖21Y形聯接被試電容AB相接線圖圖22為三相Y形BC相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排B相上、黑色夾子夾在母線C相上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組B相引線上方可測量，完成后轉下一相接線。圖22Y形聯接被試電容BC相接線圖圖23為三相Y形CA相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排C相上、黑色夾子夾在母線A相上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組C相引線上方可測量，完成后轉下一相接線。圖23Y形聯接被試電容CA相接線圖（4）三相Yn型電容的測量：圖24為三相四線Yn形An相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組A相引線上方可測量，完成后轉下一相接線。圖24Yn形聯接被試電容An相接線圖圖25為三相四線Yn形Bn相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排B相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組B相引線上方可測量，完成后轉下一相接線。圖25Yn形聯接被試電容Bn相接線圖 圖26為三相四線Yn形Cn相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排C相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組C相引線上方可測量，完成后可計算三相電容器總電容量。

<洛陽>天正華意電氣設備有限公司

洛陽電容電流測試儀又稱為RCD（residual current protective device）檢測儀、剩余電流保護器測試儀、漏電開關檢測儀、漏電保護器測試儀、剩余電流動作保護器檢測儀、剩余電流動作保護器測試儀。漏電開關測試儀主要用于測試漏電保護器的漏電動作電流和漏電動作時間。國內外多年的運行經驗表明，漏電開關測試儀的測試性能直接關系到用戶對漏電開關的選擇，關系到用戶的用電。因此對漏電開關測試儀的校準至關重要。TH-13是專門為漏電開關測試儀提供校準的裝置。利用該校準裝置可對漏電開關測試儀的主要測量功能進行校準，準確地評估漏電開關測試儀的計量性能。TH-13完全滿足JJF1283-2011《剩余電流動作保護器動作特性檢測儀校準規范》的計量要求。

<洛陽>天正華意電氣設備有限公司 變壓器空載短路損耗參數測試儀校驗裝置2023已更新收費(今日/資訊)

洛陽電容電流測試儀主要技術指標使用環境：溫 度：15C~25C 相對濕度：＜80％（25C） 海拔高度：＜2500m電源頻率：50Hz 0.5Hz電源電壓：220V5V主要參數：1）測量范圍：電容：0.1μF～2000μF；電感：0.1mH～2H；2）分辨率（即模擬的標準調節細度）：電容：0.01μF；電感：0.01mH；3）電容允許誤差：±（0.2％讀數＋0.04％滿量程）；電感允許誤差：±（0.2％讀數＋0.04％滿量程）；4）其他參數：背景電容范圍：50μF～2000μF；電壓輸入范圍：（0~30）V；電流輸出范圍：（0~20）A；頻率響應范圍：40Hz~65Hz。四、工作原理圖1工作接線圖DRC-1型電容電感測試儀校驗裝置，其工作時的接線如圖1所示。在檢定過程中，將被檢電容電感測試儀的電壓輸出端子U＋、U-分別和校驗裝置的電壓輸入端子Uin＋、Uin-連接，將被檢電容電感測試儀的電流輸入端子（鉗形電流測試夾）和校驗裝置的電流輸出端子連接。1.電容測量功能檢定見圖1，校驗裝置Uin端子接受來自被檢電容電感測試儀的電壓信號U，并根據關系式I＝U/(1/jωC)在Iout端子反饋出電流信號I，此時被檢電容電感測試儀將測量U和I信號并計算出電容測量值C試品，通過上述過程可計算出被檢電容電感測試儀的電容測量誤差C誤差＝C試品?C，進而達到了對被檢電容電感測試儀的“電容”測量功能進行檢定的目的。

<洛陽>天正華意電氣設備有限公司 變壓器空載短路損耗參數測試儀校驗裝置2023已更新收費(今日/資訊)

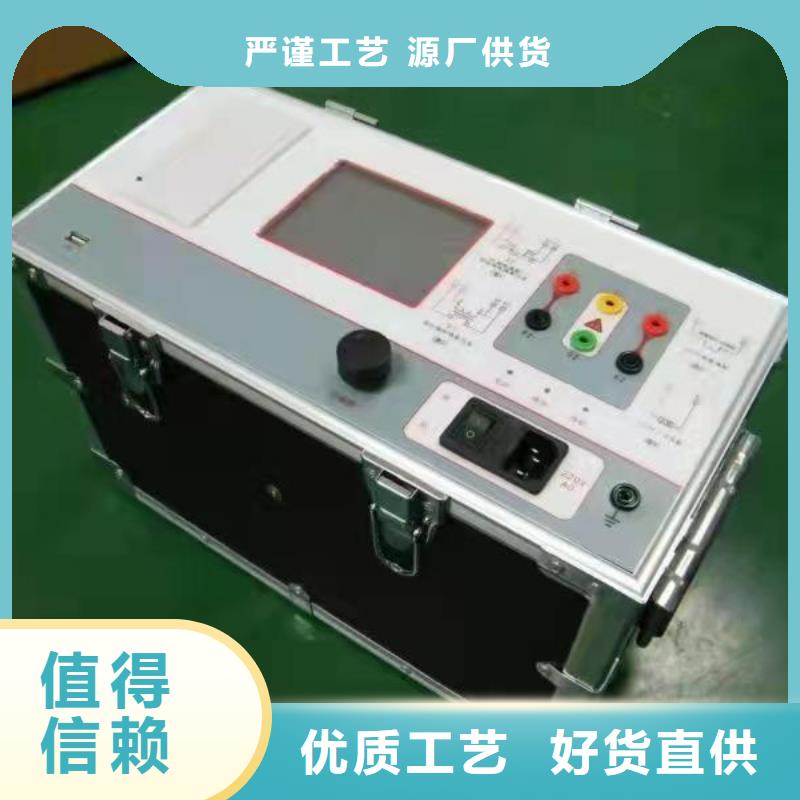

洛陽電容電流測試儀測量原理電容電流測試儀是從PT 開口三角側來測量系統的電容電流的。其測量原理如圖1所示。圖1 測量原理圖在圖1中，從PT二次開口三角處注入不同頻率的電流信號（頻率非50Hz，目的是為了工頻信號的干擾），在PT高壓側A、B、C三相感應出3個電流方向相同的電流信號，此電流為零序電流，因此它在電源和負荷側均不能流通，只能通過PT和對地電容形成回路，所以圖1又可簡化為圖2。圖2 簡化物理模型根據圖2的物理模型就可建立相應的數學模型，通過檢測測量信號就可以測量出三相對地電容值3C0，再根據公式I=3ωCOUφ（Uφ為被測系統的相電壓）計算出系統的電容電流。3 功能及特點3.1 測量范圍更寬，測試速度更快。3.2 支持3PT連接方式、兩種4PT連接方式、1PT連接方式現場電容電流測量。3.3 工業級彩色液晶顯示屏，分辨率320×240點陣，強光下可讀。3.4 人機交互界面更加友好：(1)對于一些重要的操作及參數設置，顯示其提示信息和幫助說明。(2)測量結果及相關參數顯示和打印更加詳細，便于用戶日后分析。(3)選擇PT連接方式時，可顯示各種PT連接方式下的接線原理圖，便于用戶判別現場PT連接方式及測試線連接位置。(4)屏幕頂部狀態欄實時顯示優盤插入狀態，對未連接的設備進行操作時，顯示相應的未連接提示信息。3.5 實時測量和顯示零序3U0電壓值，便于用戶判斷系統工作狀態；并且，在測量工程中如果發現零序3U0電壓過高，可自動停止測量過程。3.6 具備多重零序3U0過壓保護電路，測試儀輸出端可耐受AC100V 50HZ電壓而不損壞。3.7 內置全數字變頻逆變電源，具有輸出頻率準確、輸出電流可調、輸出效率高、發熱量小、體積小、重量輕、長時間工作穩定等特點。3.8 具備輸出短路保護功能。3.9 具備實時時鐘，可實時顯示當前時間和日期；測量結果包括測量日期及時間。3.10 測量數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測量數據150條，并且本機存儲可轉存至優盤；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。3.11 熱敏打印機打印功能，快速、無聲。3.12 體積小、重量輕，方便攜帶使用。4 技術指標4.1 電容電流測量4.1.1 測量范圍：0.3μF～200μF 1A～400A4.1.2 準確度： ±(讀數×5%+2字)4.1.3 分辨率： 0.3～9.999（0.001） 10～99.99（0.01） 100～999.9（0.1）≥1000（1）4.1.4 電壓等級：0.1KV～99.9KV連續可調4.2 零序3U0電壓測量4.2.1 測量范圍：1V～100V AC 50HZ4.2.2 準確度： ±(讀數×1%+10字)4.2.3 分辨率： 1～9.999（0.001） 10～99.99（0.01）4.3 使用條件及外形4.3.1 工作電源：AC100-240VAC 0.8A 50/60Hz4.3.2 儀器重量：4.5Kg4.3.3 儀器體積：320mm(長)×270mm(寬)×150mm(高)4.3.4 使用溫度：-10℃～50℃4.3.5 相對濕度：＜90%，不結露
