洛陽架空線路故障測試儀 測試線路工頻參數步驟及工作順序測試裝置的測試接線和拆線操作請按照下述步驟進行：1）將被測試線路的引下線可靠接地；2）將測試裝置試驗接地和外殼接地可靠接入大地；3）將測試裝置的對應接線端子與被測試線路的引下測試線對應連接；4）開始測試前先打開線路首端外部接地，再根據試驗內容要求，通知線路末端分別接地或懸空進行相應參數測試；5）所有測試完成后，將線路首端通過接地刀閘或人工接地線可靠接地；6）拆除裝置測試線，后拆除裝置試驗接地和外殼接地；7）恢復線路測試前的狀態；8）結束試驗工作手續并匯報相關上級；9）完成測試報告。注意：架空線路雙回線路間的零序互感及耦合電容的測試，在同塔并架或平行段長度大于其中任一條線路總長度的20％以上時，應進行測試。純電纜線路的主芯線與內外護套的互感測試，因電纜敷設長度緣故對于外護套未進行完全換位且一端接入過壓保護器的電纜線路，建議在裝有過壓保護器側進行互感測試，完全換位的不必進行。并且對純電纜線路的正序、零序阻抗測試時，因集膚效應和趨表效應影響，建議所施加的試驗電流不小于20A為宜。純電纜線路的正序電容等同于零序電容。7 輸電線路工頻參數測試報告的內容及要求7.1 線路（屬性）原始資料: 線路產權所屬單位、線路名稱、線路總長度、導線型號與分裂根數、三相排列方式、相間平均距離、地線及耦合地線排列接地方式；輸電線路若為電纜線路則應有外屏蔽及鎧裝的接地方式，當保護有要求時應對電纜外護層按照線路參數測試方法要求測試相關參數。7.2 線路測試內容：各相靜電感應電壓、電磁感應電壓、接地電流、絕緣電阻直流電阻、工頻阻抗及電容等參數測試結果；7.3 測試時的氣象及溫度、測試日期、時間、測試儀器、試驗人員、審核人員、批準人員、試驗結論。

<洛陽>天正華意電氣設備有限公司

洛陽架空線路故障測試儀 二相輸電線路的正序阻抗、零序阻抗、正序電容、零序電容；h) 同桿并行二相輸電線路回路之間零序互阻抗和零序耦合電容；現場實測時，根據測試對象及其測試項目，由主機內置的對應程序控制試驗接線的變換(含：接地操作等)、隔離變壓器的輸出(頻率、電壓)、數據采樣、計算分析的自動依次完成。機箱采用框架式結構，選用扣板式面板安裝，將顯示屏幕、打印機、鍵盤、供電指示燈、電源啟動按鈕、報警燈、USB數據接口等集中在正面。外部接線端子集中在機箱背面，凹入背板平面以下，在接線板引出了3個外部電流輸入端子，方便儀器檢定時接入標準源校準裝置測試準確度。設備外形尺寸符合人體工程學原理，測試人員可直立操作儀器，機箱兩側面裝有搬運把手，機箱底部嵌入在帶有萬向腳輪的平板小車上，以便運輸和現場裝卸、移動，整臺測試裝置重量依據型號規格控制在60～85kg以內。2 線路工頻參數測試依據2.1 中華人民共和國標準《GB50150－2006　電氣裝置安裝工程電氣設備交接試驗標準》第25.0.1.2 條：架空電力線路的試驗項目應包括：測量35kV以上線路的工頻參數。2.2 中華人民共和國電力行業標準《DL/T 782 －2001 110kV及以上送變電工程啟動及竣工驗收規程》第5條：工程帶電啟動應具備的條件中第5.3.6要求：送電線路帶電前的試驗（線路絕緣電阻測定、相位核對、線路參數和高頻特性測定）已完成。

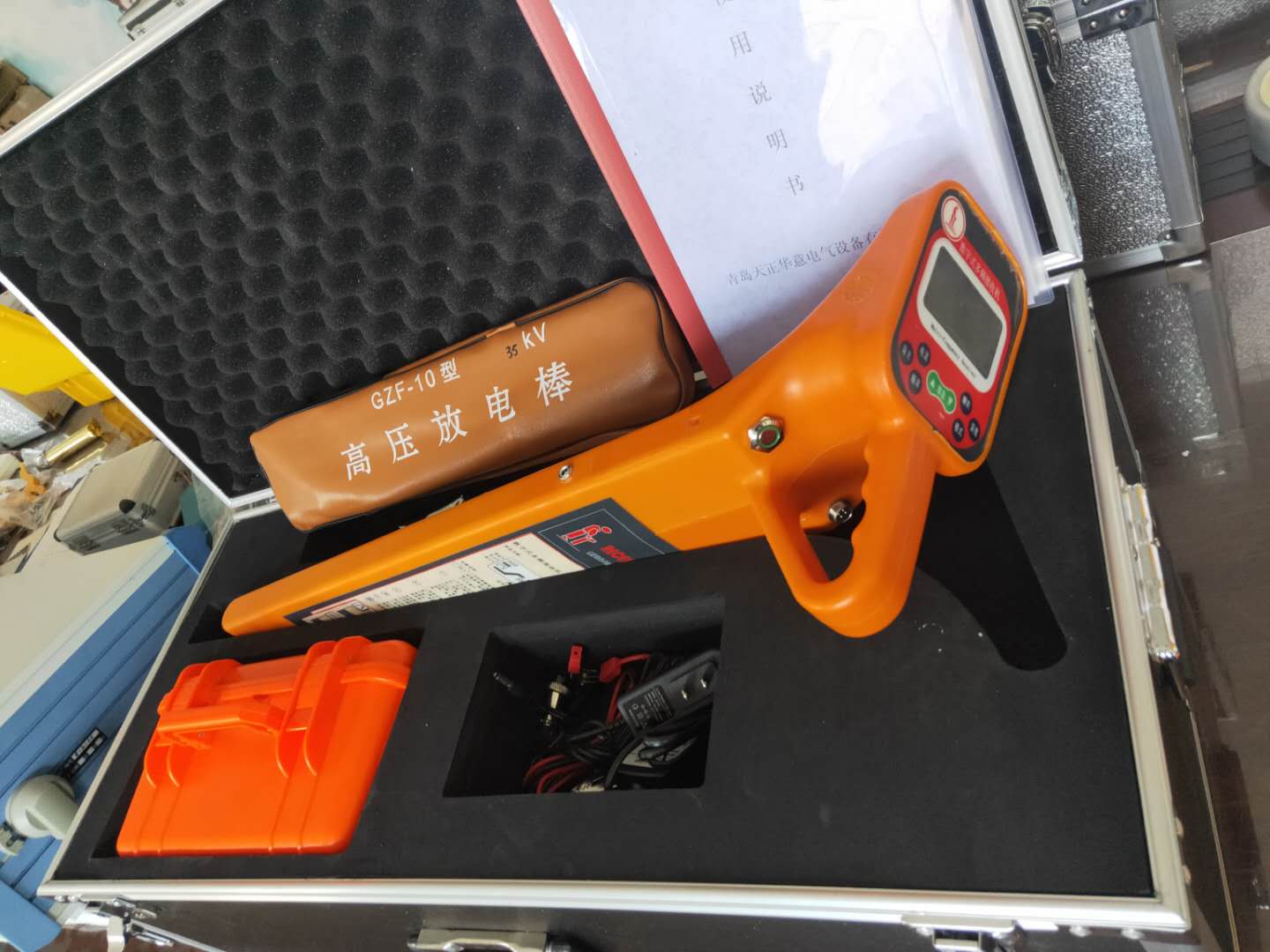

洛陽地下電纜外護套測試儀

洛陽架空線路故障測試儀 裝置外殼及試驗接地接線完成后按壓[測試]鍵即可對裝置的試驗接地及裝置內部的各相接地繼電器接地狀況進行預檢，并給出對應的接地完好性判定結果，如提示接地不良，請重新檢查并處理裝置的接地線后再進行測試；2）如提示“設備試驗接地及接地可靠良好”，可按[完成]鍵進入到“線路信息設置”選項菜單。3）按[退出]鍵返回開機界面。圖（10）對應操作說明：1)根據光標反黑指示位通過[上移]、[下移]鍵移動光標對線路信息進行設置，按壓[設置]鍵后，可對選定信息參數通過1～9數字鍵或[上移] 、 [下移] 和[確定] 鍵設置和選擇被測線路基本信息。2)線路信息設置完成后，按[保存]鍵自動存儲記憶設置信息。3)按 [試驗]鍵，進入到“線路類型選擇項目”選項菜單。4)按[退出]鍵返回“測試系統接地完好性檢測”上級菜單。說明：本菜單僅供用戶打印報告時作為線路基本參考信息，設置的“線路長度”是為了根據實際測試結果計算線路公里值參數，便于與理論計算參數對比驗證測試結果。11.3 線路類型選擇項目菜單及高感應三相輸電線路相位核對菜單界面線路類型選擇項目圖（11） 高感應三相相位核對圖（12）圖（11）對應操作說明：根據需要測試的線路類型，按壓面板上對應的數字鍵1～6可進入相應測試子項目，按[退出]鍵返回上級菜單。圖（12）對應操作說明：當遇到被測線路具有較高靜電感應電壓時，無法使用高壓絕緣電阻表對線路進行絕緣測試及相位核對時，可使用帶有高感應核相功能的裝置對三相線路相位進行，按照線路類型（線路末端母線接入，線路末端接GIS組合電器），分別操作對應菜單進行核相，

洛陽架空線路故障測試儀對應操作說明：進入試驗數據查詢子菜單后，通過顯示屏右側功能熱鍵進行相應操作。1）按壓[上頁]或[下頁]鍵翻看、瀏覽整屏幕的序號及日期數據結果。2）按壓[上條]或[下條]鍵，可根據試驗序號、設置編號、存儲日期信息查看任一條存儲條目下的測試數據信息結果。3）光標指向任一條記錄時，按壓[查看]即可翻看本條保存的測試數據記錄，按[打印]鍵，即時打印出本編號下所有的線路參數測試數據和計算結果。4） 按[退出]鍵，返回開機初始化界面。12 打印紙的更換與打印機的維護12.1 熱敏打印紙的鑒別：打印機為熱敏打印機，即打印紙有一面為熱敏材料層（即碳膜層），如打印紙放反了會導致打印機打印不出字跡。鑒別打印紙的哪一面為熱敏層可用拇指和食指的指甲稍微用力掐在熱敏打印紙的兩面，然后拉一下打印紙，觀察打印紙的兩面指甲劃過的地方，劃痕為灰色的一面就是涂有熱敏材料的一面；也可采用打火機等熱源短時間烤一下打印紙，顏色變深的一面就是有熱敏材料的一面。12.2 打印紙更換：當按下顯示屏菜單中的“打印”后，SEL綠色指示燈閃爍，表示打印紙已經用完，此時需要剛換打印紙，我們在隨機附件中準備了備用打印紙，更換時先按下打印機的OPEN鍵，即可打開出紙倉蓋，取出舊的紙軸，將新的打印紙外包裝去掉，抽出打印紙留出一小段在出紙口外，將紙卷放入紙倉直接蓋上倉蓋即可，千萬不要將打印紙穿過外蓋壓輥放入，打印紙沒有熱敏材料的一面對著壓輥，這樣有熱敏材料的一面就剛好對著打印機的打印頭了。12.3 打印機的維護：由于長時間的野外使用，灰塵等會進入打印頭造成打印字跡模糊，可在打開上蓋后，用棉棒蘸酒精將打印頭上的灰塵擦拭干凈即可；設備現場不使用時及時蓋上設備上蓋。13 技術支持與售后服務大功率全自動抗干擾線路工頻參數異頻測試系統產品，我公司為用戶免費提供一次現場測試技術指導與技術服務培訓，并提供全天24小時的熱線服務電話，指導解決用戶現場測試時出現的任何技術性問題。保證所生產的設備具有一致性，產品經過48小時老化、考核、校驗后，承諾交付用戶的設備性能穩定可靠。產品自發出之日起，產品正常使用情況下三年內我公司負責免費對產品的升級及維護，不再收取任何費用。保修期滿后，如設備出現故障，本公司將為設備提供修理和維護的延續服務， 只收取材料的成本費。

<洛陽>天正華意電氣設備有限公司 洛陽地下電纜外護套測試儀

洛陽架空線路故障測試儀分段越來越短，故障點也逐步逼近，直至找到故障位置。若線路存在分支，應重點在分支處測量，以判斷故障發生在主干還是分支。若判斷是分支故障，則繼續在分支線路上分段定位。若分支線路為電纜發生故障，則應換用電纜故障測試儀進行測距和定點。由于線路分布電容影響，對高阻故障發射機同樣會注入電流。第四章 儀器維護一、質保本儀器三年保修，但其中內置鋰離子電池保修（換）一年。超過上述期限，維修時只收取更換的器件成本費。若因為使用不當造成損壞（包括保修期內），或超過保修期限發生產品質量問題，我公司負責維修，維修時只收取更換的器件成本費。儀器出現下列問題時，用戶可以嘗試自行解決：不開機：可能是電池已耗光，請嘗試先充電再使用。儀器自動關機：可能是因為電池欠壓自動關機，或長時間未進行任何操作自動關機，請嘗試重新開機。開機后立即關機：原因是電池欠壓，請先對電池充電再使用。若出現其他問題，請不要試圖自行維修，以免擴大故障，請與本公司聯系，以便及時維修和服務。

<洛陽>天正華意電氣設備有限公司 洛陽地下電纜外護套測試儀

洛陽架空線路故障測試儀 測試裝置顯示界面及測試項目操作菜單11.1 裝置通電開機后初始化顯示界面及優盤操作界面通電后裝置顯示界面 按[U盤]熱鍵后優盤操作圖（8）圖（7）對應操作說明：1）連續按壓[變深]或[變淺]鍵用于步進調整顯示屏幕黑白對比度。2）按[背光]鍵開啟或關閉屏幕背光燈。按[U盤]鍵，即可進入優盤升級或導出傳出數據等相關操作菜單。4）按[升級]鍵，對儀器程序通過計算機進行調試或作軟件升級時使用。5）按[時間] 鍵，可對儀器的屏幕上顯示的時間進行調整，根據光標所指位置通過相應的數字鍵進行調整設置。6）按[啟動] 鍵，即進入“測試系統接地完好性檢測”菜單。圖（8）對應操作說明：按[U盤]熱鍵進入顯示菜單后，插入優盤后根據光標指示位（反黑）進行對應操作，按照對應功能熱鍵參考提示說明進行相應操作。1）使用U盤升級裝置主機程序，連續按[F2]鍵4次，功能熱鍵彈出升級熱鍵，在按壓[優盤初始]讀取優盤容量信息，顯示U盤容量大小，讀出內存容量無誤后，根據提示即可使用優盤進行操作。2）按[線路數據]鍵可將儀器內存儲的線路參數數據導入到優盤中。3）按[優盤退出]鍵返回開機界面。11.2 裝置試驗接地完好性檢測及線路信息設置菜單界面測試系統接地完好性檢測界面圖路信息參數設置菜單界面圖（10）在開機界面按[啟動]鍵首先進入到“測試系統接地完好性檢測”菜單，根據光標指示位（反黑）操作，建議在線路參數測試接線前先進行該功能操作，避免由于試驗接地不良導致測試誤差。

<洛陽>天正華意電氣設備有限公司 洛陽地下電纜外護套測試儀

洛陽架空線路故障測試儀系統概述 本測試系統是在我公司原大功率線路工頻參數異頻測試系統（分體式裝置）的基礎上全功能的升級換代產品依據《DL/T 1119-2010輸電線路工頻參數測試儀通用技術條件》和《DL/TkV交流架空輸電線路工頻參數測量導則》將異頻電源及測試主機整合為表源一體化的測試裝置。即：異頻電源及其輸出控制、隔離變壓器及其檔位切換、測試接線變換、接地分合操作、信號測量及采集、數據分析計算等功能全部集中在同一個機箱內。本裝置的可實現的測試項目(配置)涵蓋了各類電力輸電線路在參數測量前試驗項目和工頻參數測量項目中所要求全部內容。a) 被測線路首末端懸空--線路靜電感應電壓、接地電流測量； b) 被測線路末端短路接地--線路電磁感應電壓、電磁干擾電流測量； c）高感應電壓下三相線路的相別核對--線路末端為橋架母線或GIS組合電器； d) 線路各相絕緣電阻測試、核對相別、線路直流電阻測量；e) 三相輸電線路的正序阻抗、零序阻抗、正序電容、零序電容、等值電容；e) 多回同桿或并行線路回路之間的零序互阻抗和零序耦合電容；f) 多回同桿或并行線路回路間的不平衡度影響和不對稱度影響分析；

<洛陽>天正華意電氣設備有限公司

洛陽架空線路故障測試儀 三相線路兩回線路間零序互感測試接線示意，如圖（3）（圖3）測試兩條輸電線路間的零序互感時，先將兩條線路末端三相短路接地，線路Ⅰ首端三相引線并接在一起分別對應接入裝置電流端子，然后再將線路Ⅱ首端三相引線并接在一起分別對應接入裝置電壓端子，按照儀器顯示屏幕菜單提示要求，待預檢通過后，按測試鍵自動進行線路零序互感測試，測試結果為雙回線路間零序互感及三相線路的單相零序互感。8.5 三相兩回線路間零序耦合測試接線示意，如圖（4）（圖4）測試兩條輸電線路間的零序耦合參數時，先將線路Ⅰ首端三相引線并接在一起分別對應接入裝置零序耦合輸出端子，線路Ⅱ首端三相引線并接在一起分別對應接入裝置電流端子，通知對側將兩條線路末端三相懸空，按照儀器顯示屏幕菜單提示要求，待預檢通過后，按測試鍵自動進行線路零序耦合測試。8.6 二相線路工頻參數測試接線（略）二相線路測試接線與三相線路接線原理基本相同，本裝置定義使用A相、C相對應接入被測線路的二相（對直流線路分別對應正極導線、負極導線）即可，操作按照顯示屏幕菜單對應提示進行。9 測試裝置操作面板（圖5）說明： ① RS232通訊接口；② 熱敏打印機；③ 電源故障類型顯示燈（過壓、過流、短路、過熱）；④ 液晶顯示屏； ⑤ U盤數據導出接口；⑥ 電源緊急停止輸出按鍵；（0～9）數字設置鍵盤； ⑧ [《《《 ]顯示屏幕對應的功能操作熱鍵；10 測試裝置接線面板(圖6)說明：① 單相220V交流輸入端；工作電源總開關；③ 雙回線路零序耦合測試輸出端子； ④ 外殼地端子； ⑤ 電壓測量輸入（UA、UB、UC）插孔； ⑥ 測試電源輸出（A、B、C）插孔；⑦ 裝置試驗接地端子（Un電壓參考點）； ⑧ 外部輸入電流接線端子（裝置檢定時標準電源電流輸入）；

洛陽地下電纜外護套測試儀

洛陽架空線路故障測試儀近幾年來，隨著電網改造工程的實施，10kV配電線路由原來的“兩線一地”供電方式改造為中性點不接地的“三相三線”供電方式。10kV配電線路供電方式的改變，增強了配電線路的絕緣水平，降低了配電線路的跳閘率，提高了供電可靠性，減少了線路損耗。但采取新的供電方式在實際運行中，經常的發生單相接地故障，特別是在大風、暴雨、冰雹、雪等惡劣天氣情況下，接地故障頻繁發生，嚴重影響了變電設備和配電網的、經濟運行。故障發生后，由于線長范圍廣，采用以往憑經驗，分段逐段推拉，逐級桿塔檢查等傳統方法進行排查，費時費力，停電范圍大，時間長，很難快速準確查到故障點。本公司單相接地故障定位儀用于10kV故障線路停電后快速準確定位接地點，可以實現配網設備在出現故障的情況下的快速查找。減小線路檢修人員的勞動強度，省時省力，提高工作效率、供電可靠性和電力企業經濟效益。二、組成、工作原理及操作步驟農村的配網線路中更為接地十分常見，發生接地故障時，常用搖表和人工逐級登桿目測法來尋找接地故障點。我們知道，用搖表查線是要將線路反復多次切割后一段一段地搖，非常麻煩，且又非常很耗時，更何況搖表只能搖到2-3kV，對高阻接地或隱形接地故障是無能為力的；而人工逐級登桿目測法又要耗費大量的時間和大量的人力物力。

洛陽地下電纜外護套測試儀

洛陽架空線路故障測試儀 裝置自帶試驗接地良好性檢測功能，不但可以保證接地不良情況下裝置電源不啟動輸出，而且同時避免了由于接地不良導致線路零序阻抗參數測試偏差情況的出現。3.13 裝置具有針對所進行的試驗線路末端接線狀態預檢測功能，根據試驗項目屬性進行接線方式預檢，同時提示線路末端接線方式是否與試驗要求接線一致，例如各相是否懸空或短路接地，從而保證了線路了線路參數測試的數據可信度。3.14儀器內部配備有日歷芯片和大容量存儲器，能將檢測結果按試驗編號或時間順序自動保存，隨時可以調閱查看歷史記錄，并可以打印輸出。無線高低壓鉗形漏電流表又名高壓鉗表，突破傳統結構，專為測量高壓電流而精心設計制造的，采用CT技術及掩膜數字集成技術，由專用高壓鉗、接收機和高壓絕緣桿組成，接收機通過無線接收測試數據，無線接收距離30米。同時具有藍牙通信功能，通過專用的手機APP軟件能讀取、顯示、轉發、導出并保存所測數據。若不使用絕緣桿，還可以當作高精度低壓鉗形電流表、漏電流表使用，能分辨0.01mA的電流或漏電流。本儀表鉗頭與引導區創新的一體化設計，確保了常年無間斷測試的高精度、高可靠性、高穩定性。本儀表連接絕緣桿，可用于35kV及以下裸導線或110kV及以下具有絕緣外皮的高壓線路電流測量，在線測試，還具有波形顯示、峰值保持、數據保持、數據存儲、無線傳輸等功能。其鉗夾方式是通過推壓或退拔絕緣桿使鉗頭夾住或撤離被測導線，測量及安裝方便快捷，廣泛應用于變電站、發電廠、工礦企業以及檢測站、電工維修部門進行電流檢測和野外電工作業等。絕緣桿便于攜帶、安裝，具有防潮、耐高溫、抗沖擊、抗彎、高絕緣、可伸縮等特點。
