洛陽地埋電纜管線探測儀將電纜金屬護層兩端的接地線均解開，低壓電纜的零線和地線的接地端也應解開，將發射機的紅色接線夾夾一條完好芯線，黑色接線夾夾在打入地下的接地針上。在電纜的對端，將對應芯線接打入地下的接地針接地。注意：盡量使用接地針，而不要直接用接地網！至少在電纜的對端必須用接地針，接地針還需要離開接地網一段距離，否則會在其他電纜上造成地線回流，影響探測效果。電流會從發射機流經芯線，在電纜對端流入大地，流回近端后返回發射機。這種接法在地面探測時接收機可以感應到很強的信號，信號特性比較明確，可以充分利用儀器的電流方向判定功能；信號在絕緣良好的芯線上流過，不會流到鄰近管線上，尤其不會流到交叉的金屬管道上，適于在復雜環境下進行路徑查找。另外電纜接地，流經電纜的信號電壓很低，難以對鄰線產生電容耦合，從而減少干擾。由于芯線和大地之間存在電阻和分布電容，隨距離的增加，電流會逐漸減小。但若接地良好，可以不予考慮。芯線和大地相接的方法使用較繁瑣，但目標電纜上的有效電流，且不易受鄰近電纜干擾，若電纜絕緣好，發射電流就更不會流到交叉的其他金屬管線上，所以在特別復雜的環境應優先采用本方法。

洛陽地埋電纜管線探測儀卡鉗耦合法卡鉗耦合法適用于管線外露，但無法（或不允許）接觸其金屬部分，而且管線兩端都接地的情況（特別適用于電力電纜）。卡鉗耦合法發射信號的電路模型可以等效為變壓器：卡鉗的磁芯作為變壓器磁芯，卡鉗內部繞線為變壓器的初級，管線－大地回路等效為變壓器的次級（單匝），發射機提供初級電流，管線－大地間耦合產生次級電流。耦合電流的大小與回路電阻（主要是兩端的接地電阻）密切相關，電阻越小則電流越大，反之電阻越大電流越小，小到一定程度則無法進行正常探測。卡鉗耦合法發射信號的優點在于使用方便，無須和管線進行電氣連接，對管線的正常運行不會產生任何影響，而且能夠減少對其他管線的感應；缺點在于耦合出的電流小于直連法，尤其是要求管線兩端必須接地良好，有些管線不能滿足此要求。1、卡鉗連接將發射機附件連接線纜（兩端為紅色5芯插頭）的一端插入發射卡鉗插座，另一端插入發射機的輸出插座。 圖2-2-1 卡鉗法附件連接2、卡住管線將卡鉗卡住管線的裸露部分，如下圖所示： 圖2-2-2 卡鉗耦合法注意事項：?管線兩端必須接地，才會感應出信號。接地可以是連續接地（如不絕緣的管道），也可以是兩端接地（如高壓電力電纜的金屬鎧裝在兩端接地）。?管線不同分段之間，或管件和管道之間可能是絕緣的，如果絕緣則需設法將其電氣連接，否則不能使用卡鉗耦合法。?是否在管線上有效地感應出電流，只能通過接收機的探測效果來判斷，如果不能正常探測，則換用其它信號發射方法。?卡住管線時，確保卡鉗的鉗口完全閉合，并確保鉗口無異物、不生銹。

洛陽地埋電纜管線探測儀發射信號施加在電纜一相和護層之間，對端相線和護層短路，護層兩端應保持接地。如果是對單條電纜敷設，信號會從發射機流經芯線，再經護層和大地兩個回路返回。因為護層（鎧裝及銅屏蔽層）由連續金屬組成，電阻很小；大地回路由于存在兩端接地電阻，再加上土壤電阻，總阻值較大，故大部分電流將通過護層返回，少部分電流通過大地返回。由于芯線電流和護層電流反向，能在外部一定距離產生磁場信號的有效電流為其差，數值等于通過大地返回的電阻電流。另外由于芯線－護層回路與護層－大地回路存在互感，通過電磁感應也可以在護層－大地回路產生感生電流。綜合效果為有效電流等于大地回路的電阻電流和感應電流的矢量和（兩者存在相位差）。根據現場實際情況的不同，有效電流可能會占總注入電流的百分之幾到百分之十幾。圖5- 11并行電纜的分流效果如上圖，若存在同路徑敷設（兩端位置均相同）的其他電纜，則返回電流主要被幾條電纜的護層分流，例如三條電纜同路徑，則三條電纜的護層返回電流各占1/3。有效電流正向，占注入值的2/3，鄰線電流反向，占1/3。1.2.2.4相間接法圖5- 12相間接法接線圖圖5- 13相間接法信號流向示意圖如上圖所示，發射信號會施加在電纜兩相之間，電纜的對端兩相線短路。兩相在電纜內部扭絞，其電流值相同且方向相反。盡管兩相線雖相距很近，但仍有一定間隔，故兩相線和接收機線圈之間的距離會造成微小差異，兩相線在此處產生的磁場方向相反，但強度因距離的差異而不會完全相同，大部分相互抵消，但仍有小部分殘余，金屬護層的屏蔽作用會進一步將其削弱，的剩余信號方能被接收。因為扭絞的原因，信號會沿電纜路徑有周期性的幅值和方向的變化。在一個扭絞周期內，對外放射的磁通會因方向連續變化360°而相互抵消，所以不會在護層－大地回路產生感應電流。由于有效信號很小，故使用高頻信號將比低頻信號更易于探測。相間接法無法使用接收機的電流方向測量功能排除鄰線干擾。

洛陽地埋電纜管線探測儀說明：1.長按標定鍵 進入或退出信息/菜單界面。2.上下左右鍵選擇菜單項，OK鍵確認執行，ESC鍵返回上級菜單。3.設備識別碼UID（短碼和長碼，括號內為長碼），不能修改。4.工頻頻率、深度單位、主動探測頻率對應菜單設置值。5.若不選配藍牙和GNSS定位功能，則藍牙和GNSS信息不顯示。菜單項：1、系統功能：?保存設置?退出菜單界面?中英文切換復位關機2、存儲功能：?通過藍牙發送全部存儲數據3、工頻頻率選擇：選擇50或60Hz 4、深度單位選擇：?選擇米（m）或英尺（ft）、有源探測頻率使能：可選的有源頻率列表?恢復出廠默認頻率?使能所有頻率 說明：1.工頻頻率、深度單位、有源探測頻率的選擇：菜單項前面帶＊號的為使能的項目，不帶＊號的為禁止的項目。上下鍵選擇菜單項，OK鍵切換使能/禁止。2.頻率過多會造成操作繁瑣，建議只使能常用的頻率，需要時再使能其他頻率。50（或60Hz）用于探測電力電纜，100Hz（或120Hz）用于外加電流陰極保護（CPS）管道的探測。3.若未選配藍牙及存儲功能，則存儲功能主菜單下沒有子項內容顯示。4.設置完成后，須進入系統主菜單，選擇保存，短按OK鍵 保存設置內容。第二章 發射信號的一般方法發射機對管線施加信號的方法有三種：直連、卡鉗耦合和輻射感應，本章作為這些方法的一般介紹，對于電纜探測來說有其特殊性，在第三章中專門介紹。一、直連法直連法是將發射機的輸出線直接接到金屬管線上，并將信號直接注入。直連法適用于：電力電纜、通信電纜、金屬自來水管道、金屬燃氣管道，陰極保護管道測試點或其它接入點，以及有長線特征的連續性金屬物體等。發射機發出的電流經過管線，在其接地點流入大地，或通過管線和大地之間的分布電容流入大地，返回發射機。管線上的電流會產生電磁場輻射，接收機通過接收磁場進行管線探測。相比于其他方法，直連法能夠得到的發射電流，所以在條件允許的情況下，應盡量采用直連法。1、直連輸出線纜連接將發射機直連輸出線纜一端的5芯紅色插頭插入發射機的輸出插座。

洛陽地埋電纜管線探測儀直連接線將紅色鱷魚夾和管道露出的金屬部分（如電纜芯線/閥門等）連接，黑色鱷魚夾和打入大地（土壤）的接地釬連接，如果接地線不夠長，則使用延長線續接。圖2-1-2 直連法接線注意事項：?接地釬位置的選擇：為保證探測效果，接地釬應與管線距離5m以上，而且黑色接地導線應盡量和管線方向垂直。?不要將黑色接地夾連接到自來水管或其他管線上，否則會使這些管線上也會有發射信號，從而干擾目標管線的正常探測。?接地釬和目標管線之間不應有其他管線，否則這些管線上也會感應到發射信號，從而產生干擾。可在打接地釬之前用無源探測的方法進行檢查。?確保良好連接：如果管線連接處有絕緣漆或銹蝕嚴重，需要先將其清理干凈，確保紅色鱷魚夾直接和管線的金屬部分連接。?管線不同分段之間或管件和管道之間可能是絕緣的，如果絕緣則不能使用直連法，或者需要設法將絕緣的兩部分之間進行電氣連接。檢查方法：確認接線正確后，打開發射機觀察輸出電流，如果電流過小，以至于無法正常探測，則有可能是管道絕緣。

洛陽地埋電纜管線探測儀發射鉗：適用于卡鉗耦合法。發射鉗將發射機發出的信號耦合到目標電纜上，鉗口尺寸Φ150mm，發射鉗具有方向性，發射信號從發射鉗上箭頭指示方向流入。接收機：用于管線路徑探測、電纜識別和接地電阻測試。內置多個屏蔽3D天線，可對發射機產生的640Hz、1280Hz、10kHz等6種不同脈沖編碼電流信號進行有效識別。也可識別50Hz和250Hz工頻信號和中心頻率為33kHz、82kHz的射頻信號。使用3.5寸彩色液晶屏，實時動態顯示360°管線路徑指示，深度、電流和管線相對位置。柔性電流鉗：用于電纜識別。該電流鉗為羅氏線圈，具有的瞬態跟蹤能力，能快速識別發射機產生的脈寬頻率信號，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，可鉗Φ200mm以下的電纜，不必斷開被測線路，非接觸測量，快速。聽診器：用于電纜識別。與鼠標形狀相似，可快速感應識別發射機或線纜中的電流信號，弧形傳感器設計，貼合電纜表面。配合本產品發射機、接收機，能實現柔性電流鉗的大部分功能，可在大部分場合替代柔性電流鉗進行電纜識別。使用時將聽診器沿著線纜方向緊貼被測電纜線即可，極其適合于一些不易于使用電流鉗圈起線纜測試的場合。特別提示：停電電纜識別時：嚴禁接入帶電電纜中。帶電電纜識別只適用于三芯帶鎧電纜。識別時，發射鉗、接收鉗不能混用，同時要保證輸入信號方向的一致。

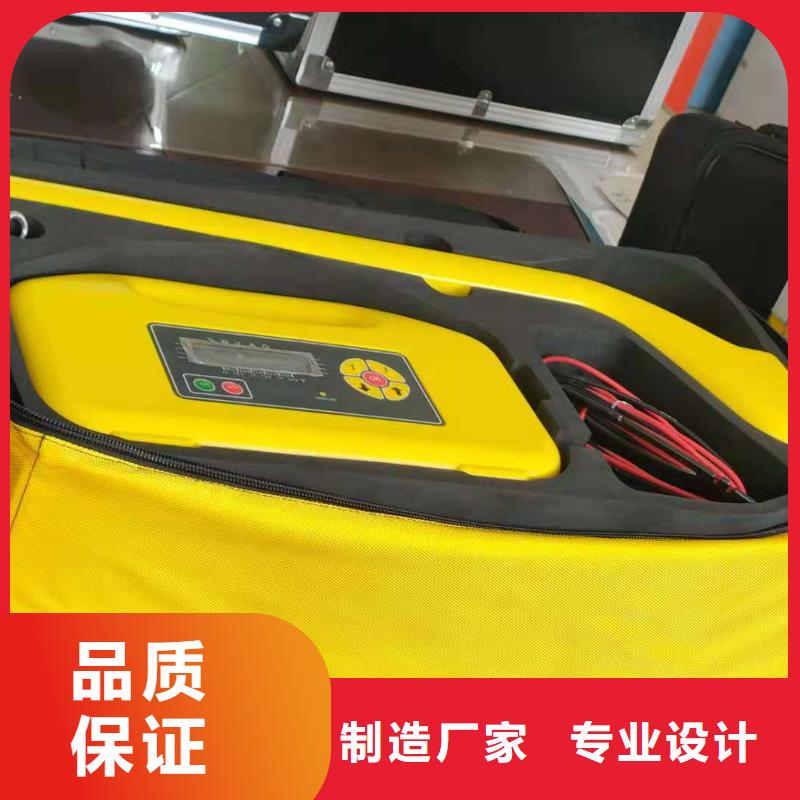

洛陽地埋電纜管線探測儀 管線儀 概述是一套高性能專用地下電纜路徑探測及識別儀，由信號發射機和接收機組成，可用于地下電纜及金屬管線的路徑探測、深度測量和管線普查，配合多種選配附件，可以進行性識別，以及管道絕緣破損和部分類型電纜故障的查找。主機 可選附件測深輔助傳感器發射卡鉗識別柔性卡鉗聽診器1kV查障升壓器A字架圖1-1-1 儀器外觀一、功能特點1.多種功能合一： 路徑探測 ＋ 電纜識別 ＋ A字架查障。2.彩屏羅盤顯示：透視地下管線一覽無余。3.超高靈敏度，2Hz超窄帶寬接收，高度抗干擾。4.跟蹤正誤提示：排除鄰近管線干擾。5.增強型測深：實時精準深度測量。6.測深輔助傳感器：信號畸變提醒。7.增強型無源探測：工頻＋射被動頻測，可同時顯示多條管線。8.無源探測頻譜分析：排除干擾頻率。9.高性能發射卡鉗：向運行電纜耦合信號。10.柔性卡鉗電纜性識別：方便且高度可靠，且能做電流測量。11.跨步電壓探測：對地絕緣破損查找。12.支持訂制頻率。13.大功率數字功放發射，全自動阻抗匹配，自動保護。14.發射機多種信號輸出方式：直連輸出、卡鉗耦合、輻射感應。15.發射/接收全數字化處理，穩定可靠。16.內置大容量鋰離子電池組，欠壓自動關機，長時間無操作自動關機。17.IP65高等級防護。

洛陽地埋電纜管線探測儀直連接線直連法就是將發射機的輸出線接到金屬管線上，并將信號直接注入。直連法適用范圍：自來水管道、燃氣管道、通信電纜、電力電纜、陰極保護管道測試點或其它接入點，以及有長線特征的連續性金屬結構等。發射機發出的電流流經管線，在其接地點流入大地，或通過管線和大地之間的分布電容流入大地，返回發射機。管線上的電流會產生電磁場放射，接收機通過接收磁場進行管線探測。相比于其他方法，直連法可以得到的發射電流，所以在條件允許的情況下，應盡量采用直連法。1.2.1 測量金屬管道時的接線方式圖5- 4金屬管道直連法接線圖如圖，需要進行直連操作時，請將紅黑測試線連接線插入發射機。將地釘插入地面，垂直于管線并保持5米距離以上。黑色測試夾線與地釘連接。用紅色測試夾線連接目標管道。1.2.2 測量停運電纜時的接線方式電纜路徑探測和性鑒別在金屬管線探測的領域中占有重要地位，相比于金屬管道的單一連續金屬結構，電纜是由數根芯線和金屬鎧裝構成，其結構和用途的差異會造成探測時的信號施加方式的差異，不同的接法也會產生不同的電磁場，探測效果也會有所區別，因此本章對電纜探測的信號發射方式進行單獨描述。1.2.2.1芯線－大地接法（抗干擾能力強，使用）芯線-大地接法，是對離線電纜（退出運行的不帶電電纜）進行路徑探測和鑒別的接線方式，既可以充分發揮儀器的功能，也能程度地抗干擾，
