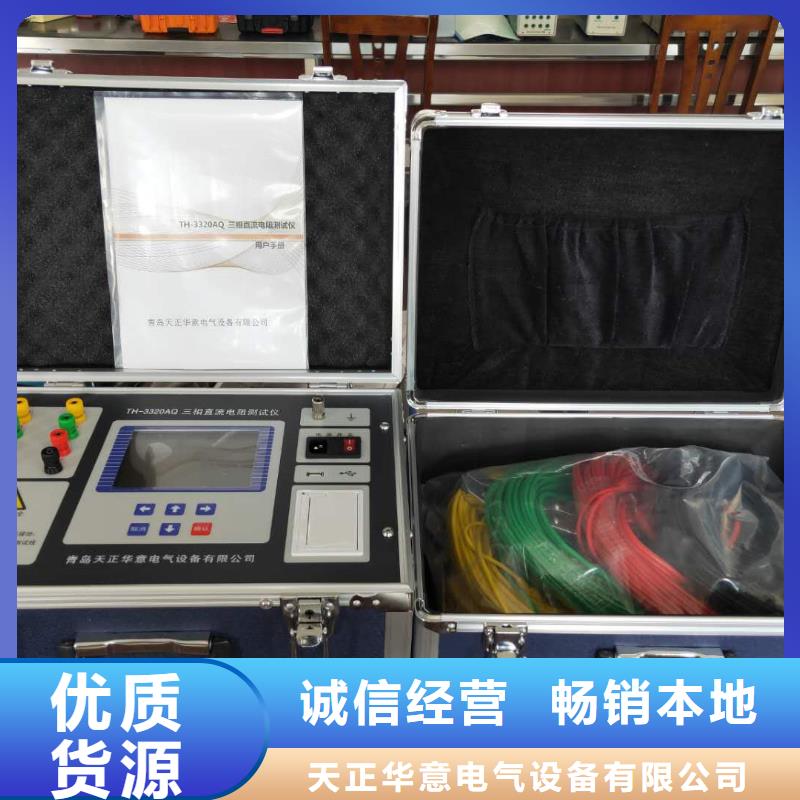

洛陽直流電阻測試儀變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為了滿足變壓器直流電阻快速測量的需要，我公司利用自身技術優勢研制了TH-3320A變壓器直流電阻測試儀。該儀器是集三相測試（Yn，Y，△）和消磁功能于一體的新一代快速測試儀，是測量大型電力變壓器直流電阻的理想設備。屏幕采用大屏幕高分辨率液晶顯示屏，方便現場使用，具有中文菜單提示功能，操作簡便直觀，一次接線完成所有直阻測試項目，測試速度快，準確度高，量程寬。2 性能特點 2.1 對于星型接法且具有中性點引出線的繞組測試，儀器可以采取三相同時測量的方式測試A0、B0、C0相的電阻，節省測試時間。且先測試A0相的數據，再三相同時測試，解決了三相同時測試時中性點引出線電阻不能測試的問題，使測試數據更接近單相測試值。2.2 對于Y型和△型的繞組測試，儀器可進行三相自動測試，并折算出三相不平衡率。2.3 儀器具有消磁功能，減小大電流測試時變壓器剩磁大的危害。2.4 儀器具有反電動勢保護、斷線保護、斷電保護等多種保護功能。2.5 儀器測量范圍寬， 可達200Ω，精度高。2.6 不掉電時鐘和日期顯示；數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測試數據200條；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。2.7 熱敏打印機打印功能，快速、無聲。2.8 體積小、重量輕，方便攜帶使用。

變壓器直流電阻溫升測試儀參數
洛陽直流電阻測試儀使用操作 所有測試線接好以后，打開電源開關，儀器初始化后進入“主菜單”屏（見圖二）。圖二此時頂欄顯示儀器運行時間，中間顯示儀器型號、廠家信息、功能選項，底部顯示軟件版本號和儀器編號。按“上下”、“左右”鍵選擇相應功能選項，按“確認”鍵進入所選功能菜單。5.3.1直阻測試5.3.1.1參數設置在“主菜單”屏下選中“直阻測試”項后，按“確認”鍵進入參數設置屏（見圖三）。圖三“試驗編號”、“測試繞組”、“分接位置”、“測試相別”、“繞組材料”、“測試溫度”、“折算溫度”、 “測試電流”為菜單選項，其右邊所屬各項為功能參數。“說明”部分是對所選功能的解釋說明。當菜單選項被選中時，按“上下”鍵選擇不同菜單功能，按“左右”鍵選擇菜單選項所屬功能參數，按“確認”鍵跳轉到“開始測試”選項；當菜單選項所屬功能參數被選中時，按“上下”鍵修改參數，按“確認”鍵或“取消”鍵返回菜單選項；當“開始測試”選項被選中時，按“確認”鍵開始按當前設置的參數進行測試，按“取消”鍵返回菜單選項。試驗編號：設置本次試驗的試驗編號。測試繞組：選擇需要測試的試品繞組，可選高、中、低壓，分接位置：設置試品當前分接位置，分接位數值從1到40可選。測試相別：選擇測試試品的單獨一相阻值或三相阻值，可選“單相AO”、“單相BO”、“單相CO”、“單相AB”、“單相BC”、“單相CA”、“三相同測Yn”(“三相同測Yn”是指變壓器星型接法帶中性點引出線繞組的三相測試)、“三相同測Y”和“三相同測△”。 繞組材料：可選銅、鋁，繞組材料關系到電阻折算值所用的折算系數。測試溫度：設置所測試品的當前油溫，油溫數值從-99℃～+99℃。本裝置可通過外部無線測溫探頭實時監測試品內部油溫，也可手動設定溫度值。當外部無線測溫探頭連接時無法手動設定，需關閉探頭，才能手動設定。折算溫度：設置在當前油溫下測得的電阻值需要折算的溫度值，折算溫度數值從0℃～+255℃，此數值關系電阻折算值。測試電流：選擇測試電流檔位。

變壓器直流電阻溫升測試儀參數
洛陽直流電阻測試儀直阻測試5.5.1直阻參數設置在“主菜單”屏下選中“直阻測試”項后，按“確認”鍵進入“直阻測試參數設置”屏（見圖十六）。圖十六“試驗編號”、“測試繞組”、“分接位置”、“測試相別”、“繞組材料”、“測試溫度”、“折算溫度”、 “測試電流”為菜單選項，其右邊所屬各項為功能參數。“說明”部分是對所選功能的解釋說明。當菜單選項被選中時，按“上下”鍵或轉動“飛梭”選擇不同菜單功能，按“左右”鍵選擇菜單選項所屬功能參數，按“確認”鍵跳轉到“開始測試”選項；當菜單選項所屬功能參數被選中時，按“上下”鍵或轉動“飛梭”修改參數，按“確認”鍵或“取消”鍵返回菜單選項；當“開始測試”選項被選中時，按“確認”鍵開始按當前設置的參數進行測試，按“取消”鍵返回菜單選項。試驗編號：設置本次試驗的試驗編號。測試繞組：選擇需要測試的試品繞組，可選高、中、低壓，分接位置：設置試品當前分接位置，分接位數值從1到40可選。測試相別：選擇測試試品的單獨一相阻值或三相阻值，繞組可選“AO”、“BO”、“CO”、“AB”、“BC”、“CA”、“三相Yn”(“三相Yn”是指變壓器星型接法帶中性點引出線繞組的三相測試)； 繞組材料：可選銅、鋁，繞組材料關系到電阻折算值所用的折算系數。測試溫度：設置所測試品的當前油溫，油溫數值從-99℃～+99℃。本裝置可通過外部無線測溫探頭實時監測試品內部油溫，也可手動設定溫度值。當外部無線測溫探頭連接時無法手動設定，需關閉探頭，才能手動設定。折算溫度：設置在當前油溫下測得的電阻值需要折算的溫度值，折算溫度數值從0℃～+255℃，此數值關系電阻折算值。

變壓器直流電阻溫升測試儀參數
測試完成后，拆線前，一定要按復位鍵等放電結束后，報警聲停止，關斷電源后，再進行拆線。3、在測量無載調壓變壓器，倒分接開關前一定要按復位鍵，放電結束后，報警聲停止，方可切換分接點。4、有載調壓的變壓器測量高壓側繞阻電阻時，無需復位放電，可直接切換分接開關。切換分接開關后，為保證測試數據快速穩定，按確認鍵重新測試。5、選擇電流時要參考該檔位所適用的量程，不要超量程和欠量程使用。超量程時，由于電流達不到預設值，儀器一直處在“正在充電”狀態。欠量程時，對測試數據精度影響較大，選擇適合的輸出電流進行測試，是保證測試數據準確穩定的基礎。 如果用戶使用過程中，懷疑儀器故障，或懷疑測試結果不準確，可以用隨儀器配備的標準電阻進行儀器自檢。標準電阻如下圖：將標準電阻接至儀器的接線柱上，如洛陽直流電阻測試儀：按照正常測試步驟測試標準電阻的阻值，測試結果若與標準電阻上標明的阻值相符，說明儀器狀態正常，可以繼續使用。八、電池充電說明當儀器長時間不用或直流供電使用一段時間后，都會造成電量不足，需要重新對儀器電池進行充電。充電時插上配套充電器，此時充電器上指示燈變為紅燈，開始對儀器電池進行充電。當充電指示燈變為綠燈時說明電池充電完成，這時可以拔掉充電器。注意：由于鋰電池特性，在嚴重虧電時仍不充電，會造成電池不可逆的損壞，請使用者及時充電，如果由于嚴重虧電造成的電池損壞，屬于人為原因，本公司不負責免費更換。九、注意事項 1、連接測試夾與連接接地線時，要注意接觸端長期裸露在空氣中，表面覆蓋了一層氧化膜，該氧化膜可能造成測量結果不穩定或不準確，所以在接線時要注意清理氧化膜，或者測試夾與引出端連接好后，用力的扭動幾下測試夾以劃破氧化膜保證連接良好。2、測試完成后，拆線前，一定要按復位鍵等放電結束后，報警聲停止，關斷電源后，再進行拆線。3、在測量無載調壓變壓器倒分接線前一定要按復位鍵，放電結束后，報警聲停止，方可切換分接點。4、有載調壓的變壓器測量高壓側繞阻電阻時，無需復位放電，可直接切換分接開關。切換分接開關后，為保證測試數據快速穩定，按確認鍵重新測試。5、選擇電流時要參考該檔位所適用的量程，不要超量程和欠量程使用。超量程時，由于電流達不到預設值，儀器一直處在“正在充電”狀態。欠量程時，對測試數據精度影響較大，選擇適合的輸出電流進行測試，是保證測試數據準確穩定的基礎。6、用戶應及時為儀器充電（至少每月為儀器充電一次），否則在嚴重虧電時仍不充電，會造成電池不可逆的損壞，縮短電池的使用壽命，影響儀器的正常使用。7、測試過程中如果出現突然自動關機時可能是由于電量不足造成的，這時需要連接充電器進行充電或設置５Ａ以下輸出電流應急測試。

變壓器直流電阻溫升測試儀參數
洛陽直流電阻測試儀存儲查詢在“主菜單”屏下選中“存儲查詢”選項，按“確認”鍵進入“目錄索引”屏（見圖十九）。如果沒有存儲數據，會提示“無存儲記錄!!”圖十九屏幕中部顯示存儲的目錄，每一行代表一條存儲記錄，試品編號欄顯示該條記錄所測試品編號，內容摘要欄顯示該條記錄的簡要信息，包括測試繞組及測試時間。屏幕底部顯示存儲的目錄索引信息。(001/002)頁：001表示當前顯示的存儲目錄的第1頁， 002表示共有2頁目錄信息。按“左右”鍵可對存儲，目錄進行翻頁操作，按“上下”鍵可移動“查看”按鈕的光標，按“確認”可閱讀光標所在行的測試記錄詳細內容（見圖二十）。按“取消”鍵返回上一屏。圖二十“左右”鍵選擇菜單項，“確認”鍵執行當前選項，取消鍵返回上一屏。?存儲打印：將當前查詢的存儲數據進行打印。?轉存優盤：將當前查詢的存儲數據轉存到外接優盤。5.3.5時鐘設置在“主菜單”屏下選中“時鐘設置”選項，按“確認”鍵進入“時鐘設置”屏（見圖二十一）。圖二十一在“時鐘設置”屏下按“左右”鍵對要修改項進行選擇，按“上下”鍵修改所選項，按“確認”鍵保存當前設置并返回“主菜單”屏，按“取消”鍵放棄當前設置并返回“主菜單”屏。（注：本時鐘設置功能可根據閏年自動計算二月份的天數，并能根據所設置日期自動計算出星期幾。）5.3.6廠家設置此項為廠家設置項，需要密碼，用戶不能設置。6 注意事項6. 1在無載調壓繞組，不允許在測試過程中或未放完電時切換無載分接開關。6. 2在測試過程中或放電過程中不允許拆除測試線和切斷AC220V電源。6. 3在高壓端子測試過程中，變壓器中壓和低壓端必須開路。7 售后服務7.1 本公司產品隨機攜帶產品保修單，訂購產品交貨時，請當場檢驗并填好保修單。7.2 自購機之日起，憑保修單保修兩年，終身維護。在保修期內，維修不收維修費；保修期外，維修調試收取適當費用。7.3 屬下列情況之一者不予保修：7.3.1 用戶對產品有自行拆卸或對產品工藝結構有人為改變。7.3.2 因用戶保管或使用不當造成產品的嚴重損壞。7.3.3 屬于用戶其它原因造成的損壞。

變壓器直流電阻溫升測試儀參數
洛陽直流電阻測試儀介紹 儀器面板見圖一圖一1、儀器開關：一：選擇交流工作方式并開機；○：關機；二：選擇直流供電方式并開機。2、交流電源接口：選擇交流供電方式時，需接入AC220V，50HZ電源。3、接地柱：儀器接地，保護設備及人身。4、測試端子：I+、 I- ：電流輸出端子，I+為輸出電流正，I-為輸出電流負；V+、V- ：電壓輸入端子，V+為電壓線正，V-為電壓線負。5、電池電量顯示：顯示儀器內部電池剩余電量。6、充電接口：儀器內置電池充電接口（請使用儀器配套的專用充電器）。7、打印機：打印輸出測試數據。8、數據接口：USB （標配）：可用U盤導出測試數據。RS232（選配）：用于數據通訊。9、按鍵：執行儀器各種操作：復位： 按下此按鍵本機處于初始狀態。循環： 按此鍵光標在主菜單循環滾動。選擇： 本機復位后，按此鍵進行電流預置；測試完成后，長按此鍵可打印輸出測試數據。確認： 輸出電流選擇完畢后按下此鍵，由微機控制實現全部測試過程；測試完成后，再次按下該鍵，進行重新測試，以便得到更加穩定準確的測試數據。10、顯示屏:128×64點陣液晶顯示屏，顯示菜單、電流和電阻值等。六、測試與操作方法1、接線A： 單相測量法，儀器接線見下圖：將紅色測試線的插片接到I+上， 插桿接到V+上，測試鉗接到試品一端，將黑色測試線的插片接到I-上，插桿接到V-上，測試鉗接到試品另一端。圖二B、助磁法接線見圖三～五（適用于Y（N）-d-11聯接組別）。圖三圖四圖五對于大容量的變壓器的低壓側測量時，如果在既有的情況下，直流電阻測試儀的 電流比較小，或者為了加快測量速度，可選擇助磁法測量。

變壓器直流電阻溫升測試儀參數
洛陽直流電阻測試儀測試結束后蜂鳴器響代表正在放電，放電完成后蜂鳴器停止響打 印 機 儀器面板嵌有打印機，按打印鍵打印測試結果數據存儲 測試完成后數據自動保存，可存儲9999組數據儀表尺寸 約320mm(長)×275mm(寬)×145mm(高)外包裝尺寸 約400mm(長)×245mm(寬)×335mm(高)質 量 儀表：約9.2kg（含包裝）工 具 箱 軍用工具箱設計，可承重200kg測 試 線 兩端分接測試線，接線簡單檔 位 恒流：10 A、5 A、1A、400mA、200mA、40mA恒壓：<5mA；同時具有Auto自動換擋輸出功率 150瓦數據刪除 在數據查閱欄可選刪除當前數據或者刪除全部數據數據查閱數據查閱欄按上下鍵翻閱所存數據固件升級 用戶可通過U盤對儀表程序進行升級自動關機在使用電池供電時，開機無操作約十分鐘后自動關機電池電壓 儀表右上角有電池電量指示，當顯示符號“”時，代表電池電量耗盡，儀表將自動關機，請及時充電溫度換算 儀表自動處理測試數據，具有電阻溫度換算功能云 服 務 安卓APP；上傳現場圖片、上傳測試數據、生成測試報告、生成數據曲線、測試設備分享、數據多人同時

變壓器直流電阻溫升測試儀參數
洛陽直流電阻測試儀“試驗編號”、“測試繞組”、“分接位”、“靈敏度”、“測試電流”、“測試項目”為菜單選項，其右邊所屬各項為功能參數。“說明”部分是對所選功能的解釋說明。當菜單選項被選中時，按“上下”鍵或轉動“飛梭”選擇不同菜單功能，按“左右”鍵選擇菜單選項所屬功能參數，按“確認”鍵跳轉到“開始測試”選項；當菜單選項所屬功能參數被選中時，按“上下”鍵或轉動“飛梭”修改參數，按“確認”鍵或“取消”鍵返回菜單選項；當“開始測試”選項被選中時，按“確認”鍵開始按當前設置的參數進行測試，按“取消”鍵返回菜單選項。試驗編號：設置本次試驗的編號。測試繞組：設置測試有載分接開關時是否帶繞組，分為有繞組和無繞組。分 接 位：設置被測有載分接開關的實際分接位，便于生成測試報告。按“上”鍵或“向右”轉動“飛梭”，分接位號由低到高依次變化，如此時是“01－02”，按“上”鍵或“向右”轉動“飛梭”一次變為“02－03”，如此時是“02－01”，按“上”鍵或“向右”轉動“飛梭”一次變為“01－02”，依此類推；按“下”鍵或“向左”轉動“飛梭”則相反。靈 敏 度：設置被測有載分接開關動作時的觸發靈敏度，靈敏度越高儀器越容易被觸發，靈敏度越低，儀器越難被觸發，默認90；如果測試時還沒啟動有載分接開關，儀器就顯示了波形，則為靈敏度太高，需要降低靈敏度，如果有載分接開關已經動作完畢，儀器還沒有觸發，則為靈敏度太低，需要提高靈敏度，一般情況下默認值即可。測試電流：設置測試有載分接開關時的測試電流，一般根據電流檔的測量范圍選擇合適的測試電流。測試項目：設置不同的測試方式，分為動態參數和靜態參數；動態參數指測試有載分接開關的過渡波形、過渡電阻、過渡時間等參數，靜態參數指測試有載分接開關的靜態回路電阻。5.4.2有載動態參數測試在完成參數設置后開始進行測試，選擇“動態參數”測試時，進入“準備觸發”屏，見圖四，時時刷新有載分接開關三相回路電阻值，此時按“左右”鍵可選擇對“分接位”或“靈敏度”進行修改，其中“分接位”隨測試自動變化，按“上下”鍵或轉動“飛梭”進行所選參數修改，按“確認”鍵進入“等待觸發”屏，見圖五，按“取消”鍵停止測試返回上一屏。圖四
